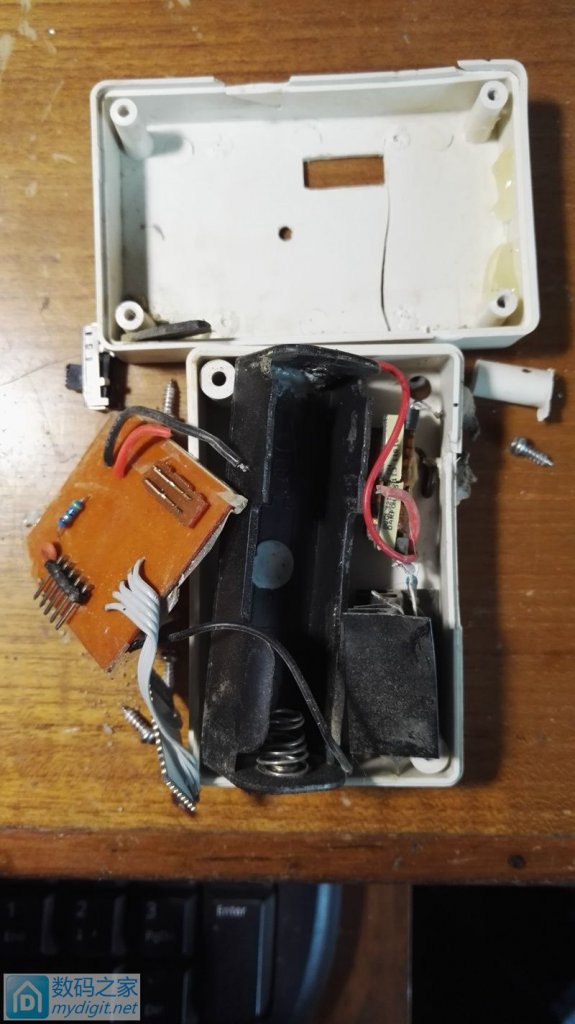

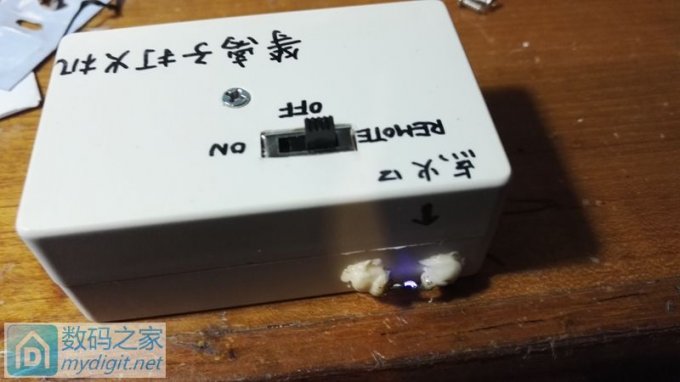

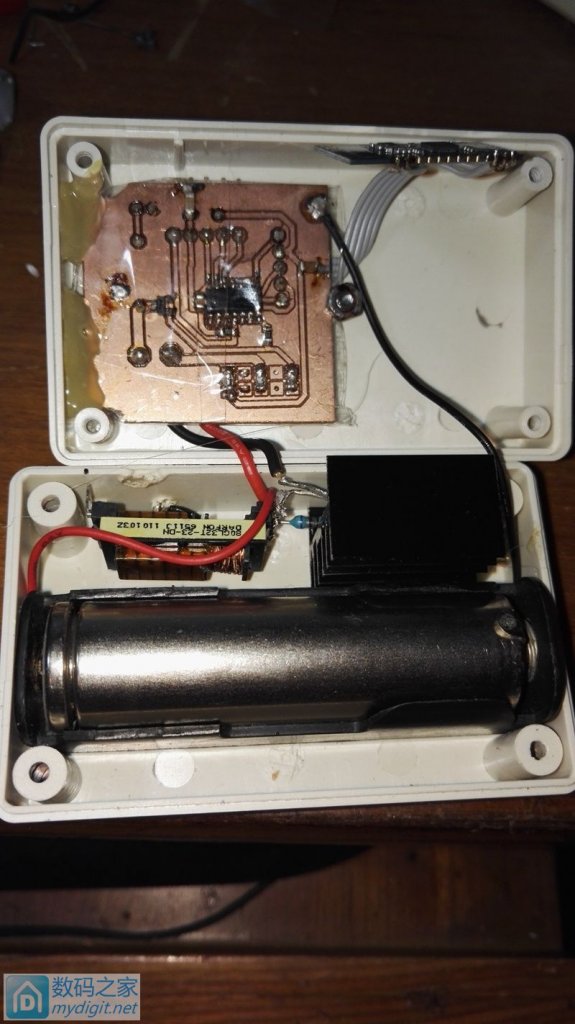

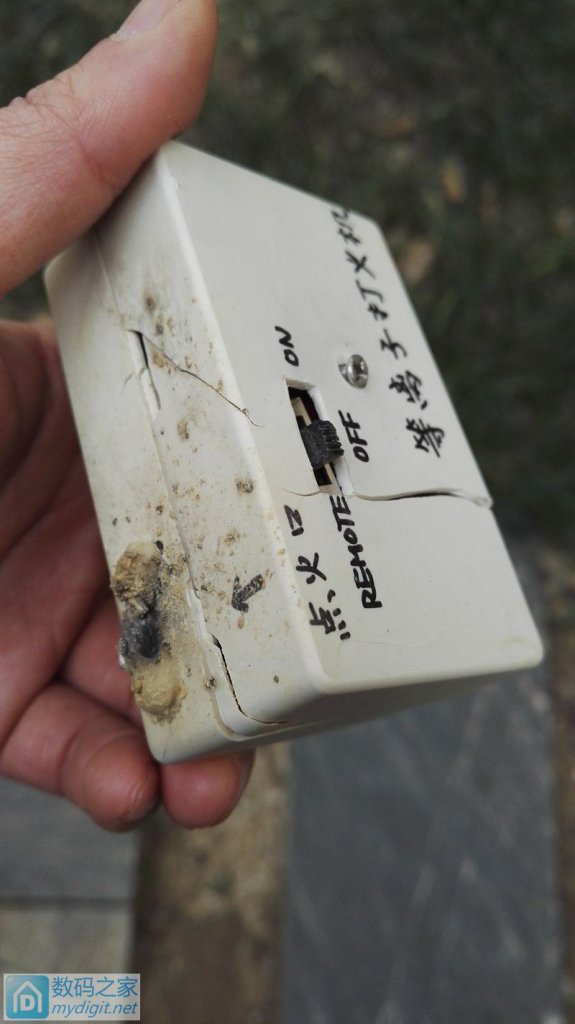

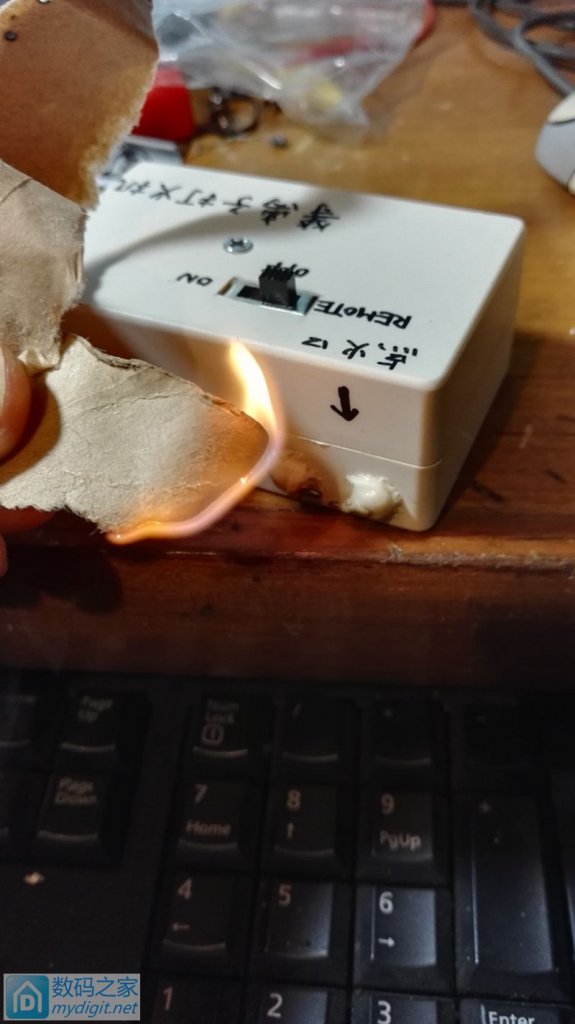

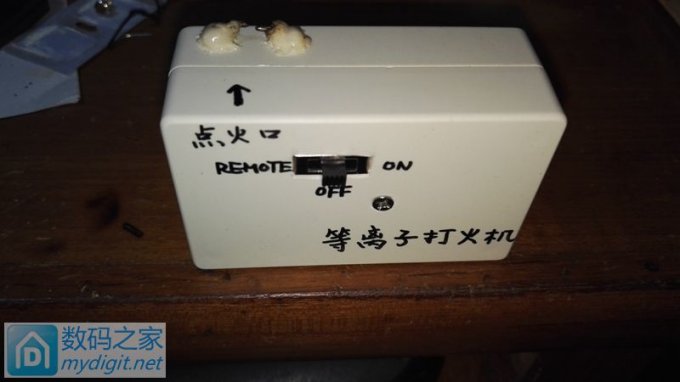

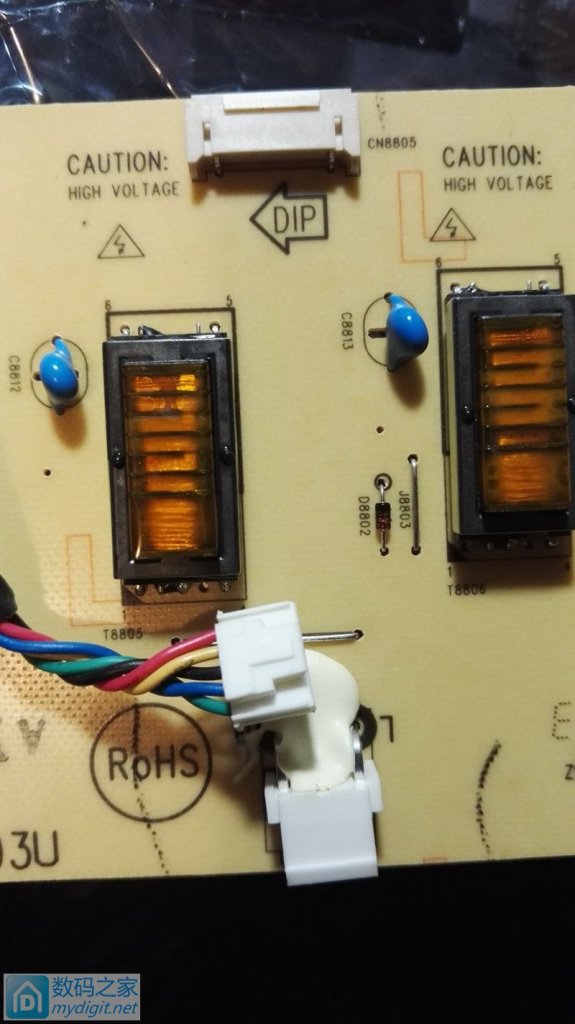

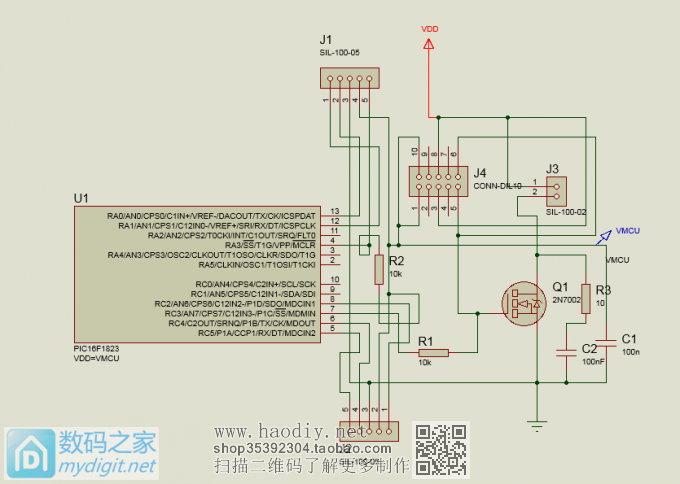

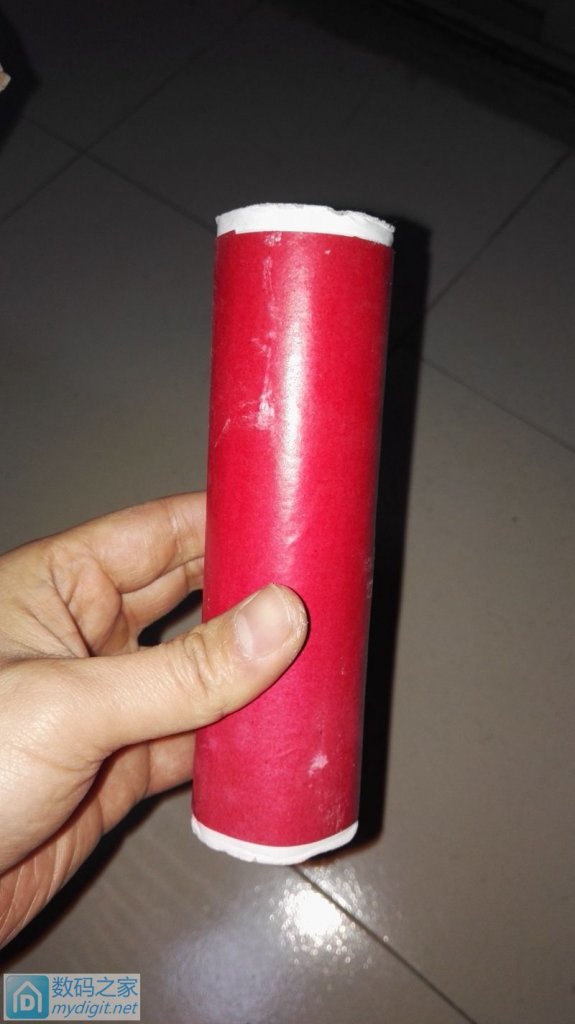

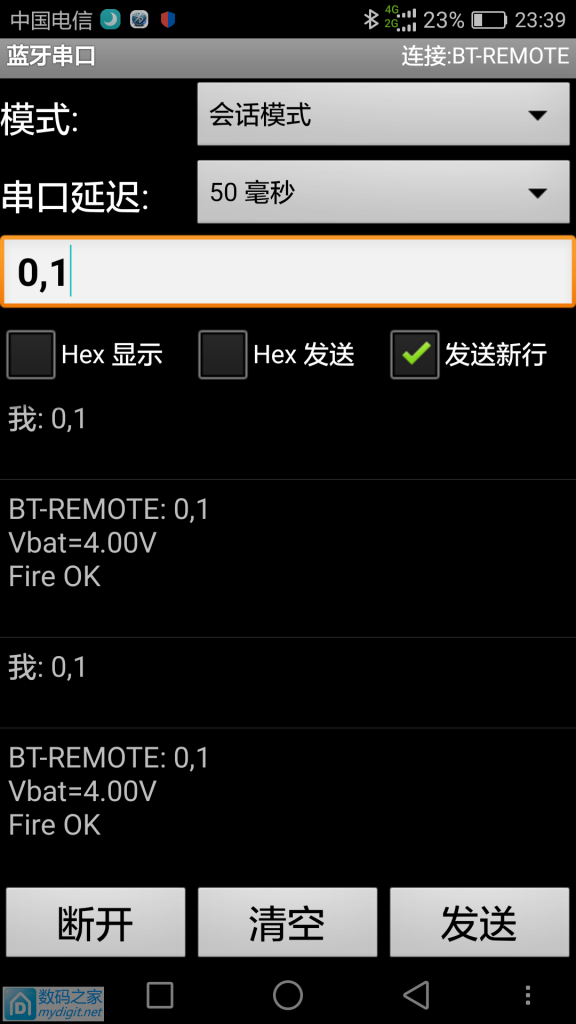

年过完了,大家放炮了没? 好吧,这其实就是一个能遥控的等离子打火机或者说是电子点火器,见下图: 造型是丑了点,不过这货是可以通过手机蓝牙遥控的哦~ 言归正传,先说原理图 高压线圈用的是废旧液晶板的高压线圈,在初级基础上加绕10圈而成,如图这种 用一个18650锂电池可以保证3mm的电弧,三极管用D880几次就烧了,应该是耐压不够,改用13007,一直没问题。 改用13007以后由于管子的放大系数下降了,所以R1减小到56欧,需要1W左右的,当然如果持续时间短可以不用管。 然后加遥控的功能,觉得手机做控制端比较好,随身携带,找了个蓝牙模块,用我自己多余的PIC16F1823设计制作,电路图如下: 手机是安卓的,装了一个蓝牙串口的软件,设置简单的两个数字做为点火时的参数,分别表示延时和开启的时间 代码很简单,就一个串口通信,识别两个参数,全部代码总共没到180行 做好的成品,已经调试完成,装盒之前: 点火OK: 点一张纸试试: 成功的点了几个烟花,儿子的同学说:好高级~ but,第二天就成这样了,令我惊讶!! 原来是点了这个: 据说点火器的盒子被炸飞了十几米开外,冲击波把里面的线和变压器都震断了,散热器也变形了,还进去了好多土: 先修好吧,下次一定弄个金属外壳加固下,或者在盒子上拴个绳子,点大炮时在点着以后拉远点,哈哈 (责任编辑:admin) |
