做了个矿机临时实验测试平台

时间:2017-08-19 22:08来源:www.crystalradio.cn 作者:138139l 点击:
做了个矿机临时实验测试平台 ,矿石收音机论坛
早几天动工,做了个矿机临时实验测试平台,今天乘兴搭了个已故版主qg2007的新双二极管检波电路(http://www.crystalradio.cn/forum ... read&tid=401762),效果可以,矿机能稳定到1.25mA(中国之声)。

天线在7楼顶25m长,下引线15m,共40m。
零件:
可变360pf
二极管1ss86二只
高扼圈是节能顶变压器8mh
通过仿725变压器输出
输出端固定电容省了
线圈用55mm的小瓷酒瓶,0.42mm漆包线绕了100圈,每10圈抽头。瓷瓶两头绿色胶带为固定线圈免滑出。
喇叭是用小口经135mm的高音喇叭改制的,音膜换成sc2-300殴舌簧喇叭,夜深人静语音1-1.5m能听请,歌曲1.5-2m能分辨
上图

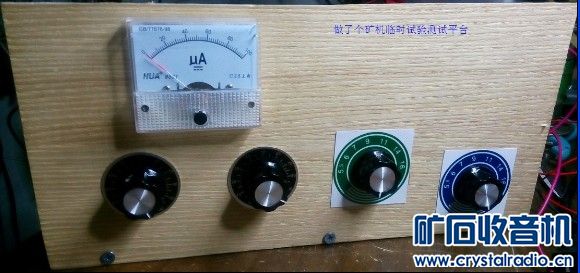

矿机临时实验测试平台正面

做了个矿机临时实验测试平台

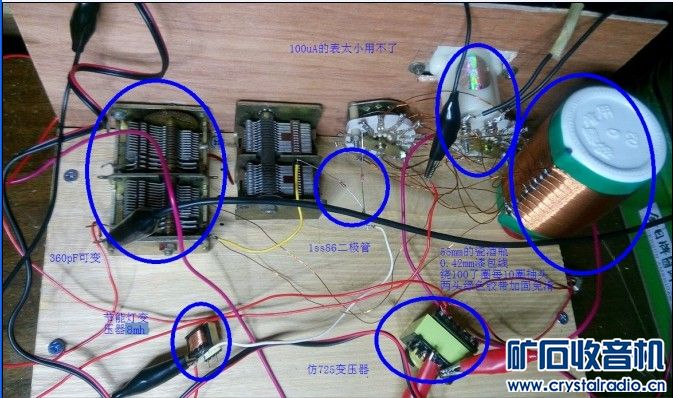

矿机临时实验测试平台

做了个矿机临时实验测试平台

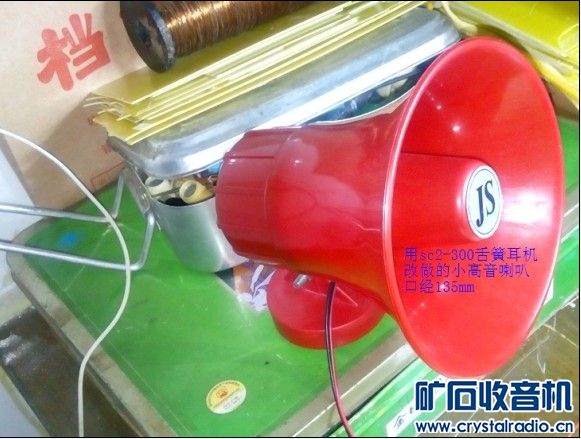

改制的小高音喇叭

做了个矿机临时实验测试平台

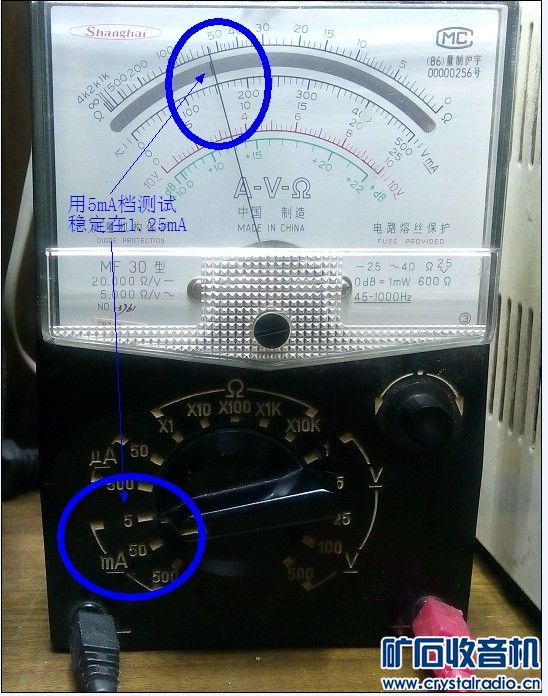

电表记录

做了个矿机临时实验测试平台

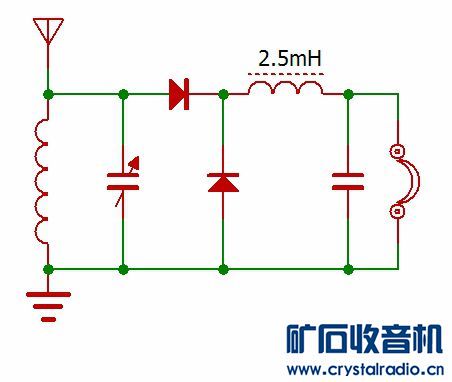

已故版主qg2007的新双二极管检波电路

做了个矿机临时实验测试平台
