简单易做的附件式毫欧表

时间:2017-07-30 21:48来源:数码之家 作者:aoyip 点击:
网上有很多用7106/7107做或改毫欧表帖子,可问题是这个东西也只是偶尔用用,好像也不值得再花哪怕是十几大洋,而且那种方案有一只低阻精密电阻不好解决。因此,决定用现有的零件做一个小附件,只需插在万用表上,配合万用表的毫伏档就变身为毫欧表了。基本原

  网上有很多用7106/7107做或改毫欧表帖子,可问题是这个东西也只是偶尔用用,好像也不值得再花哪怕是十几大洋,而且那种方案有一只低阻精密电阻不好解决。
  因此,决定用现有的零件做一个小附件,只需插在万用表上,配合万用表的毫伏档就变身为毫欧表了。基本原理就是V/A法,电路就是一个100.00mA的恒流源,待测电阻的压降毫伏数乘以10就是毫欧值。关键是所用元件要求不高,调整好了效果却非常满意。

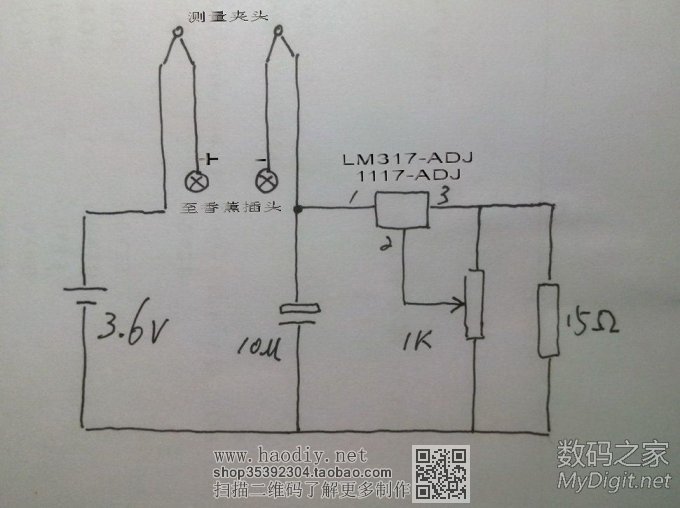

  电路很简单,随手画了一个。
简单易做的附件式毫欧表

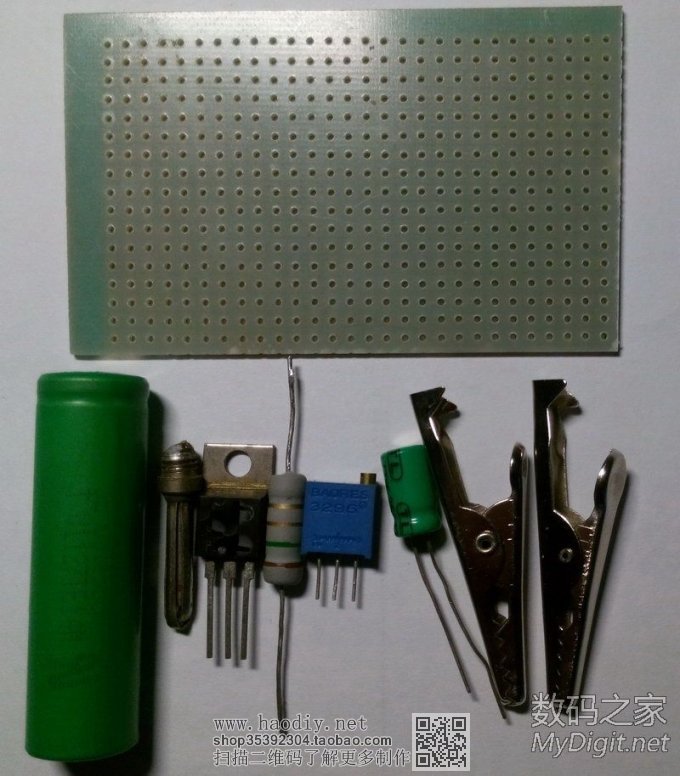

  这些元件,我想大部分朋友家里都能翻出一大堆来,即便是购买,也就5块钱足够了。电池可以用旧手机电池,电阻可用15欧至20欧,实在没有可串、并来实现,可调电阻从1K至4.7K均可。

简单易做的附件式毫欧表

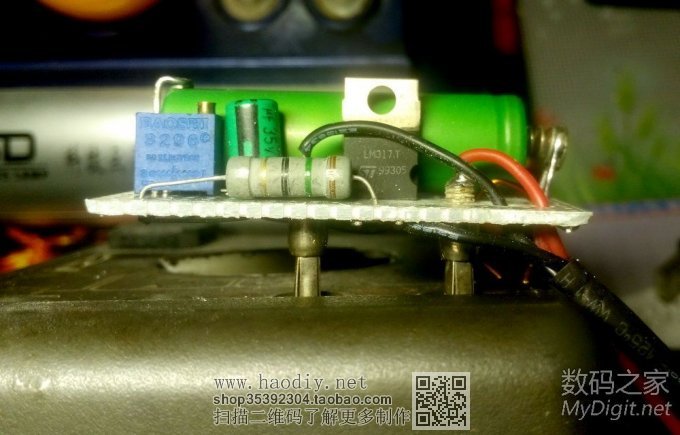

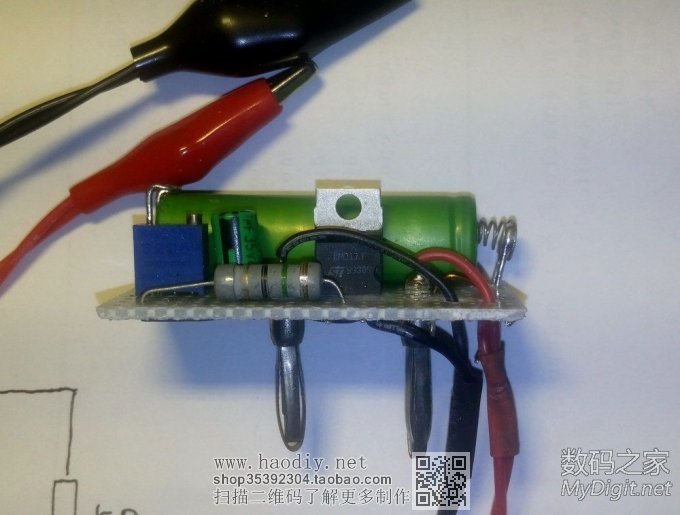

  其中两只香蕉插头,在板上的安装间距为20毫米,这是万用表插座的标准尺寸。使用时就插入万用表的黑、红插座。

简单易做的附件式毫欧表
简单易做的附件式毫欧表

  调试唯一要求就是,将电流表串接在插头之间,调整可调电阻使电流为100.00mA,最好有4位半或以上表以提高精度。

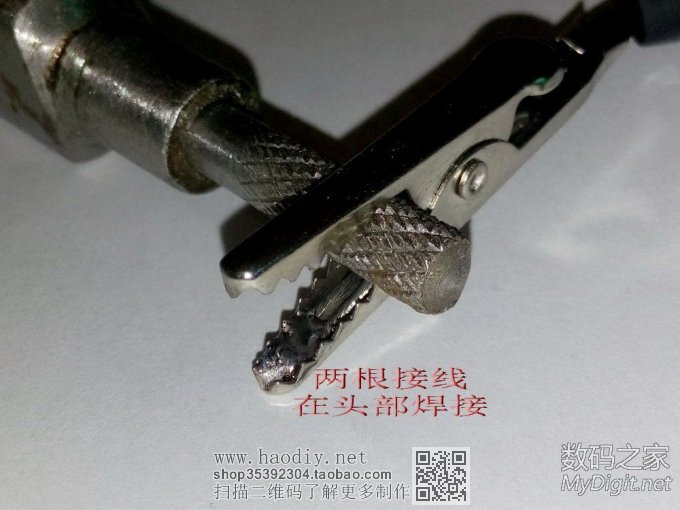

还有很重要的一个细节就是测量线必须在测量夹头的端头部位焊接,对提高测量准确度很有好处。

简单易做的附件式毫欧表

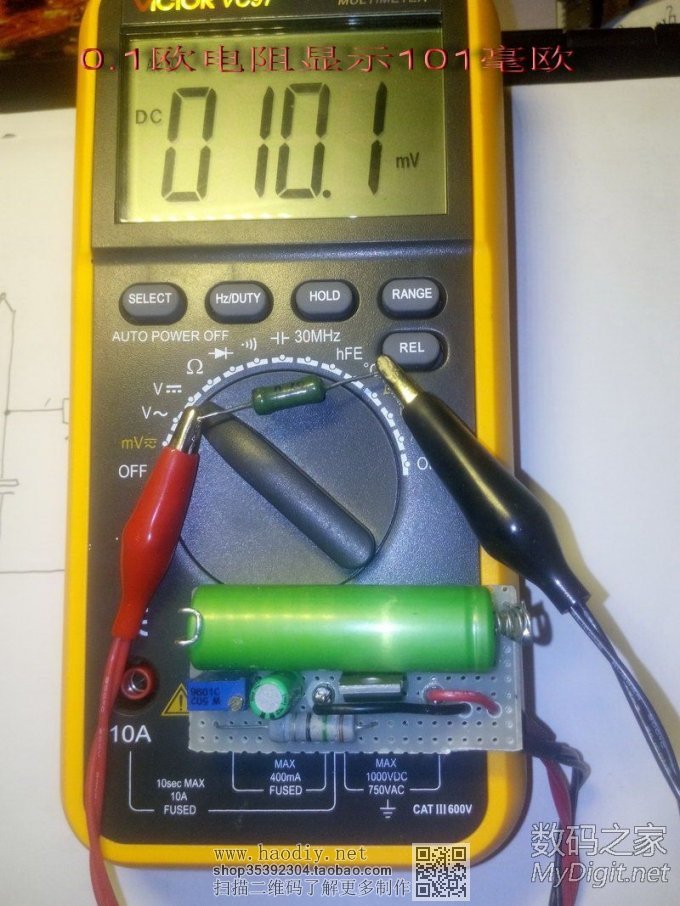

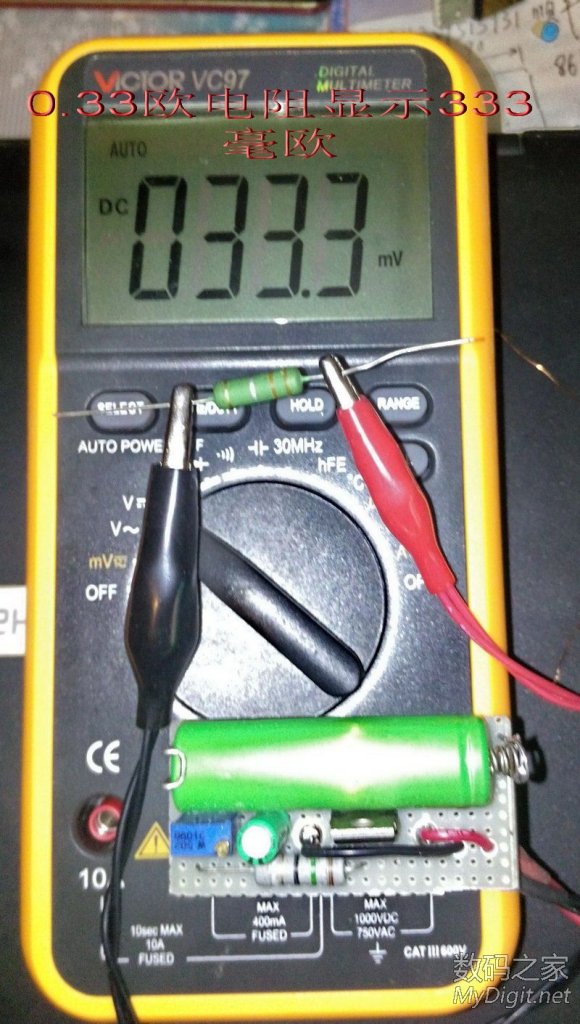

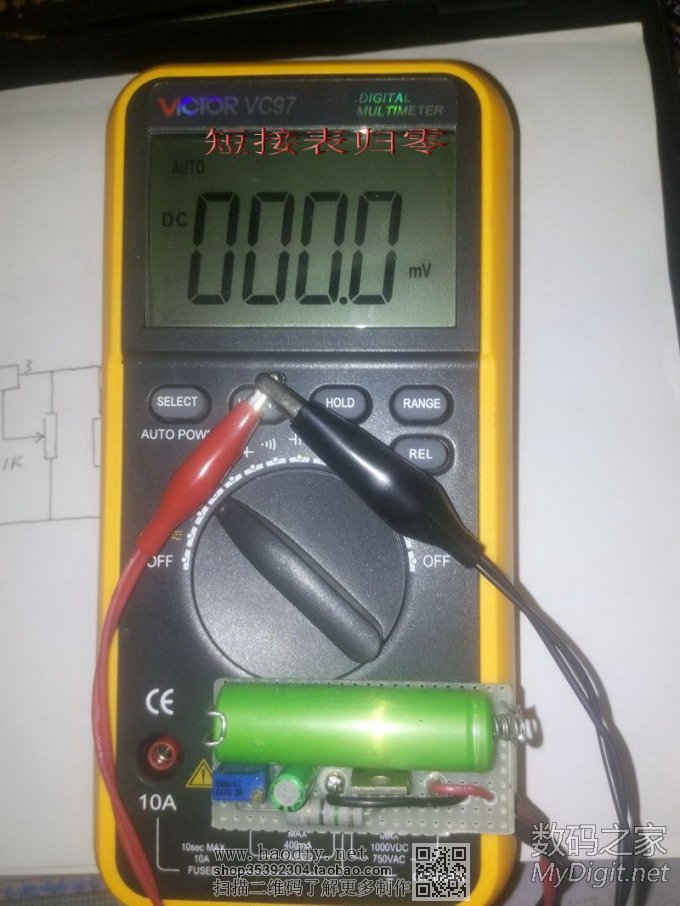

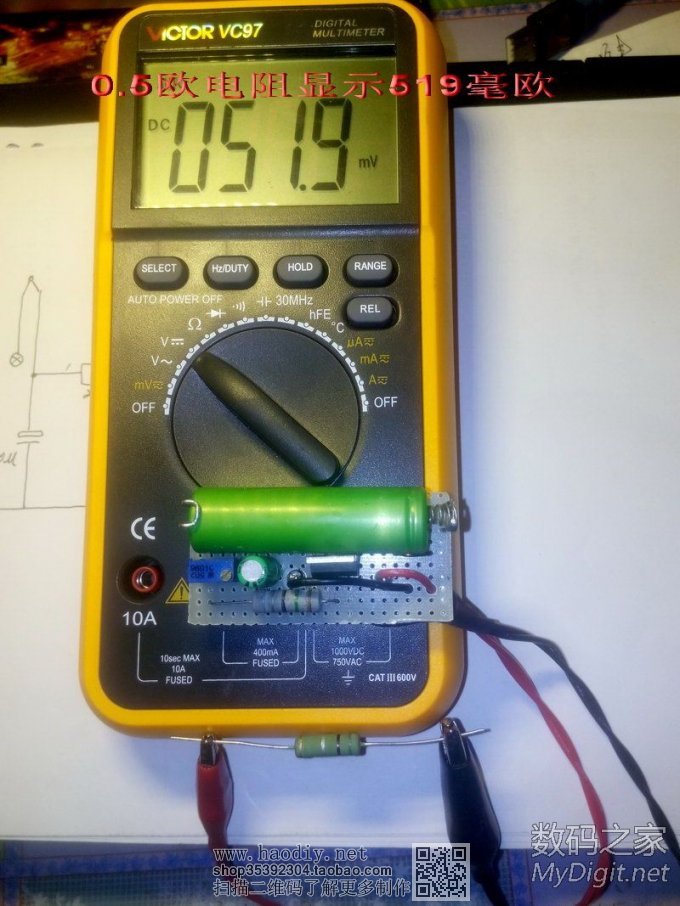

这是实测的情况,注意读数乘10才是毫欧数

简单易做的附件式毫欧表
简单易做的附件式毫欧表
简单易做的附件式毫欧表
简单易做的附件式毫欧表

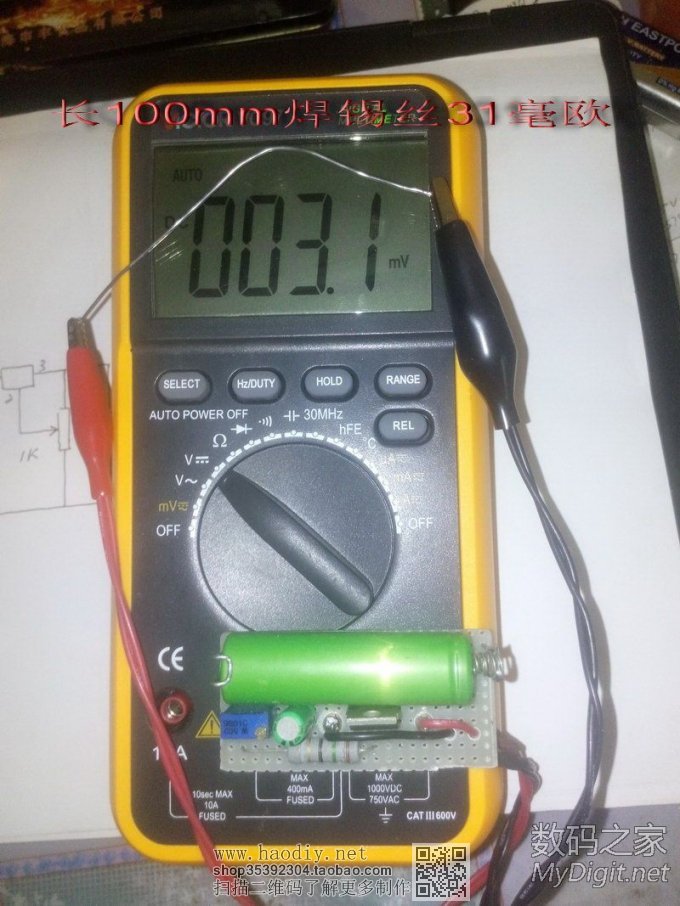

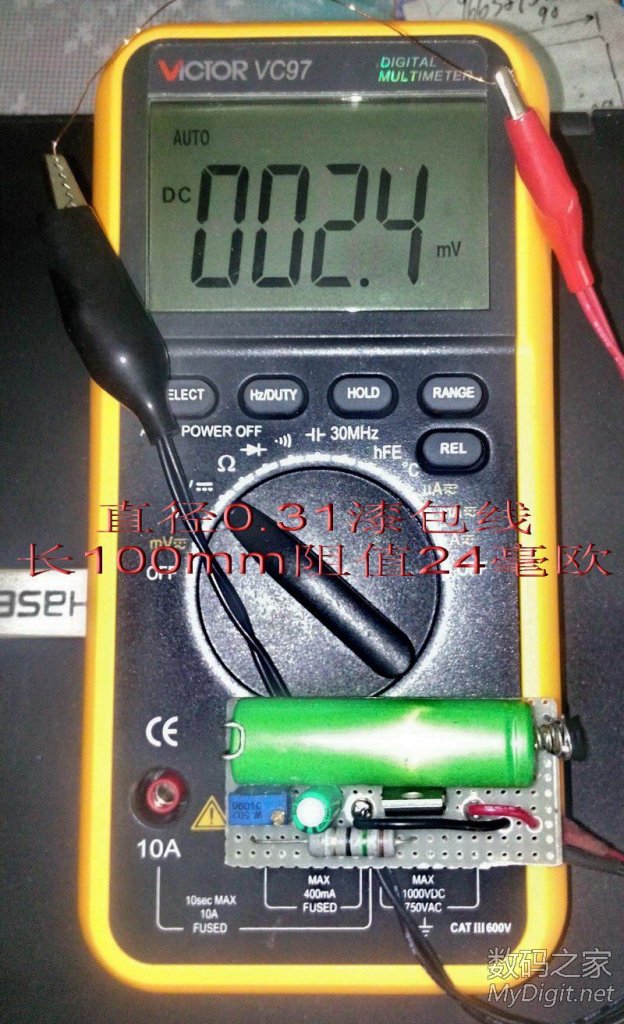

  前面都是测已知阻值,下面再测两段未知电阻。从测漆包线的情况可见这个毫欧表的准确度完全满足实用要求。

简单易做的附件式毫欧表
简单易做的附件式毫欧表

   完。。。。欢迎探讨并砸M !谢谢! (责任编辑:admin)
