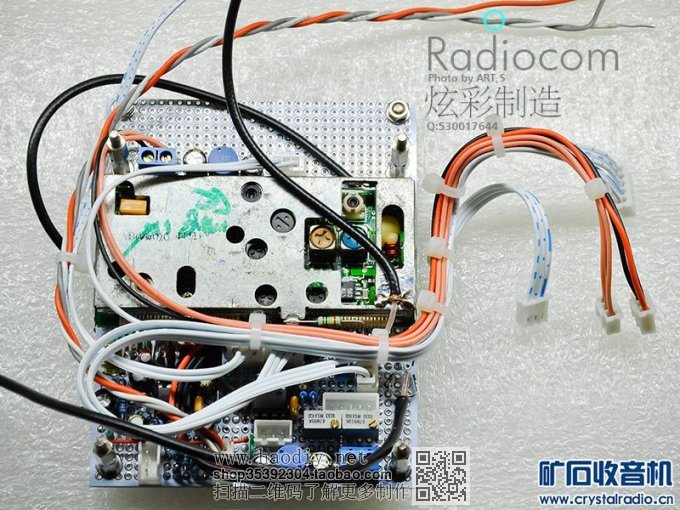

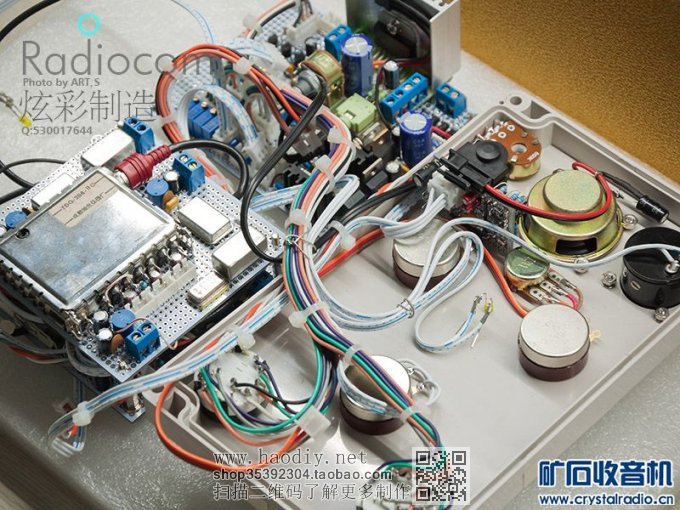

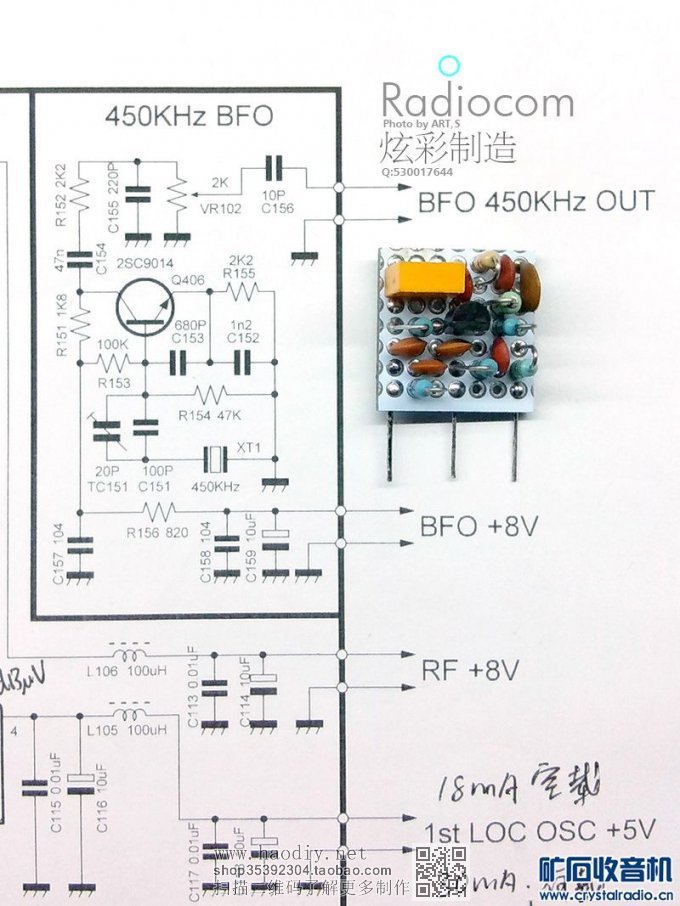

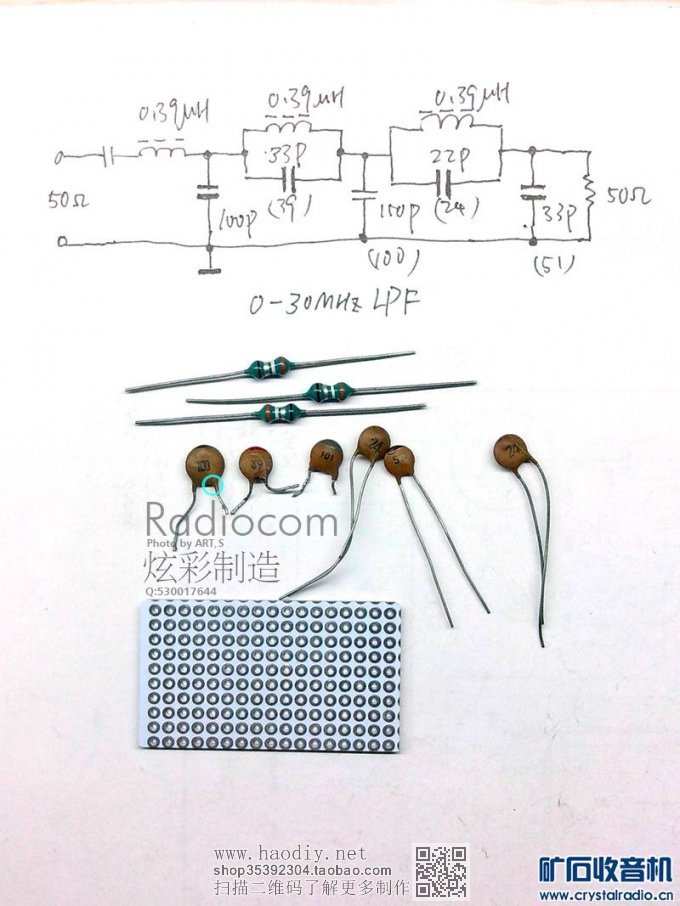

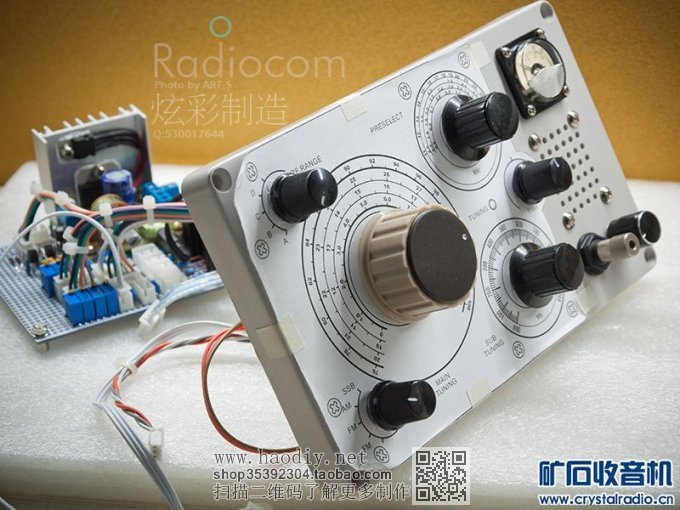

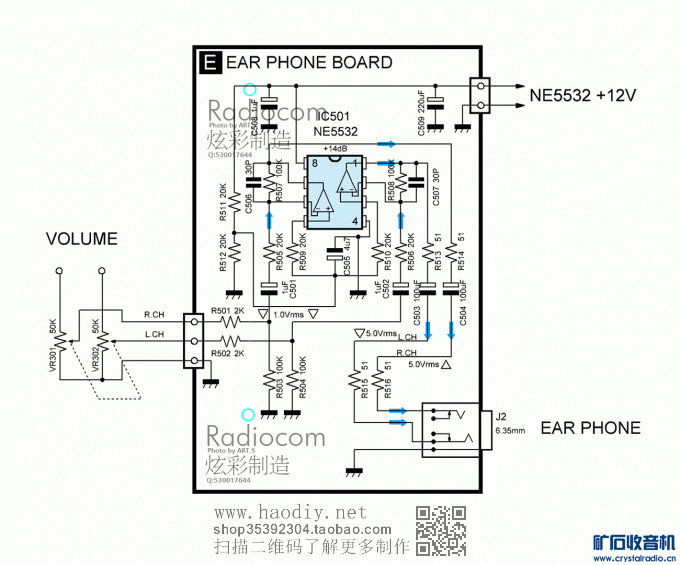

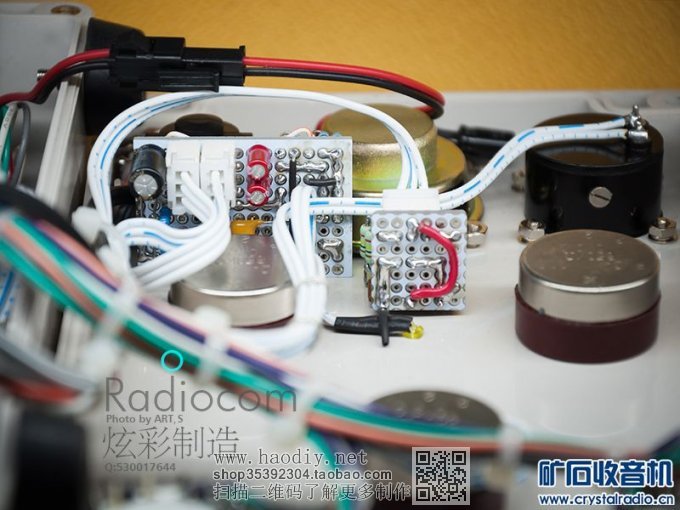

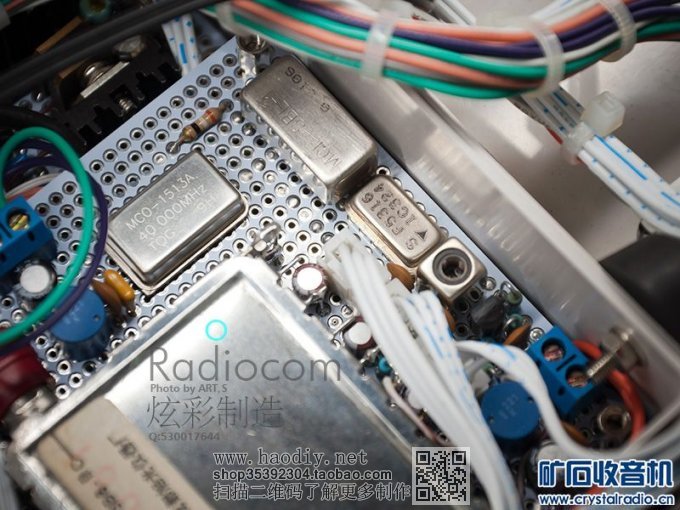

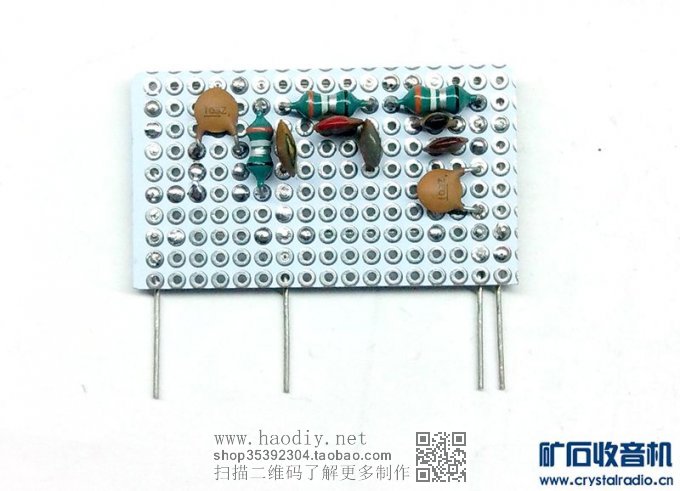

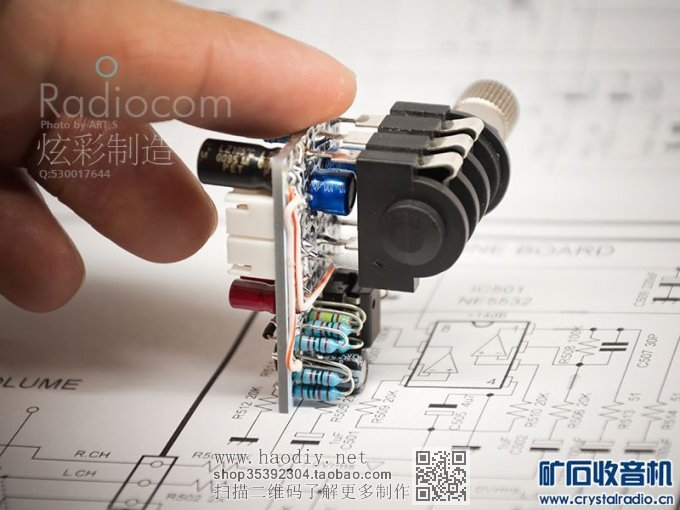

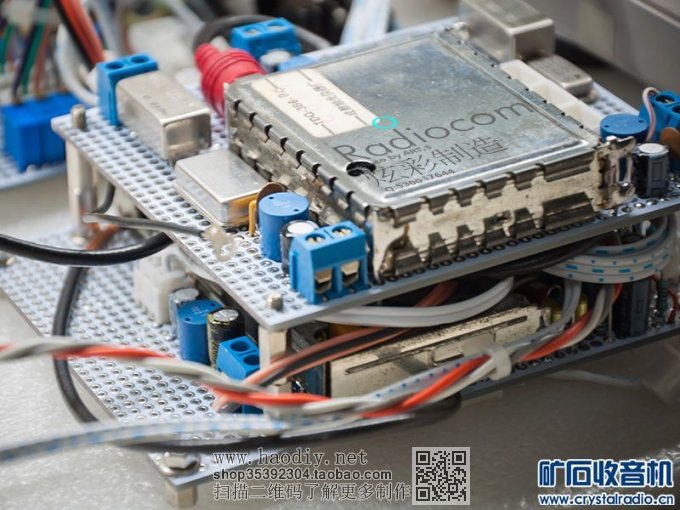

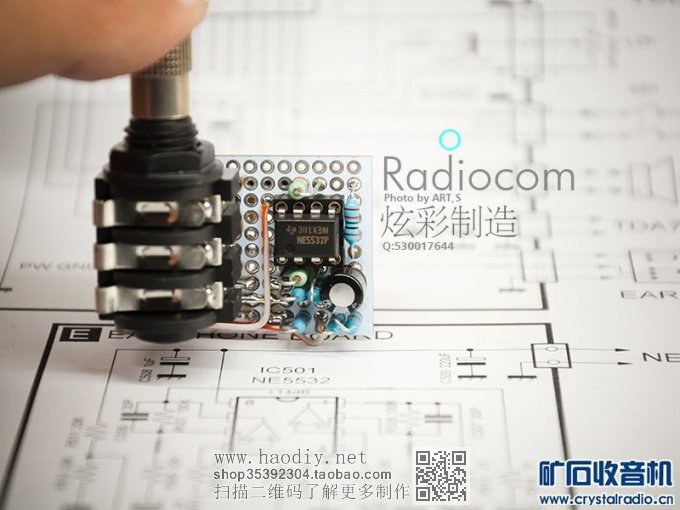

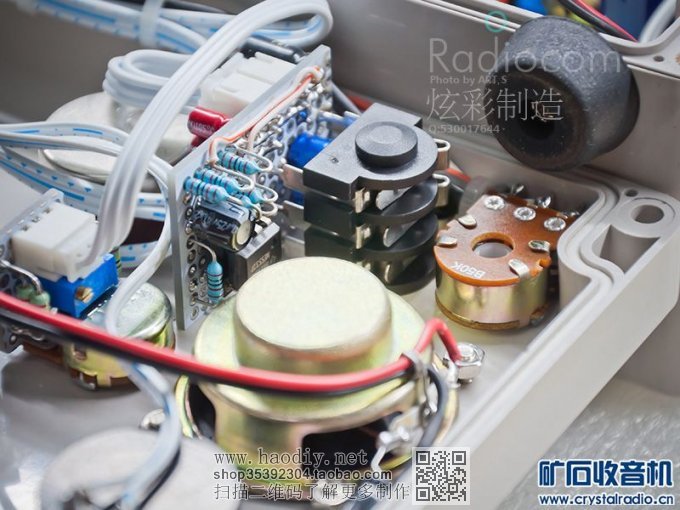

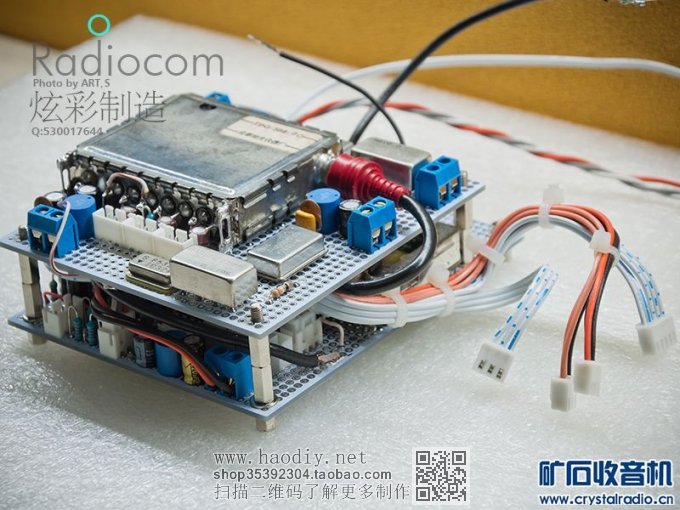

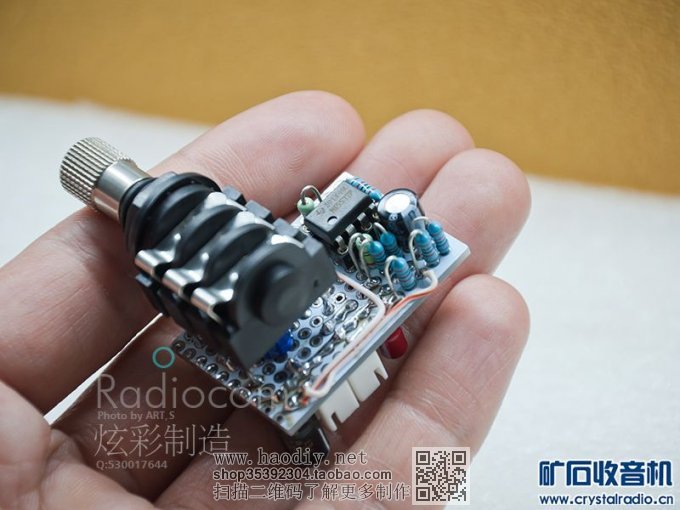

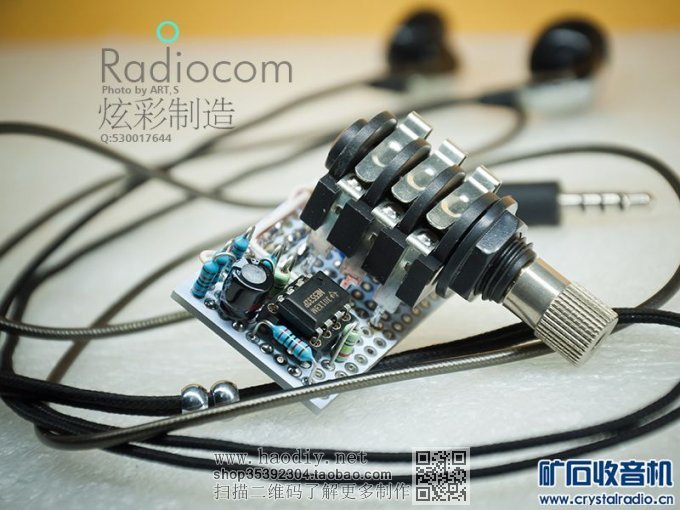

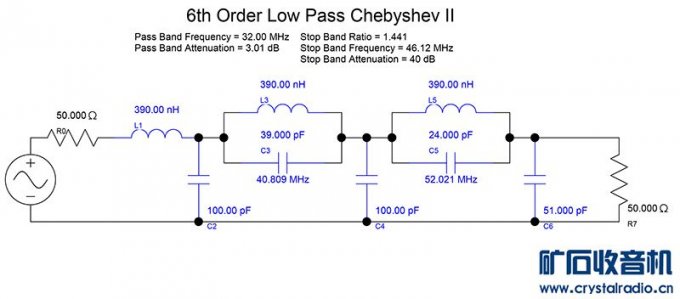

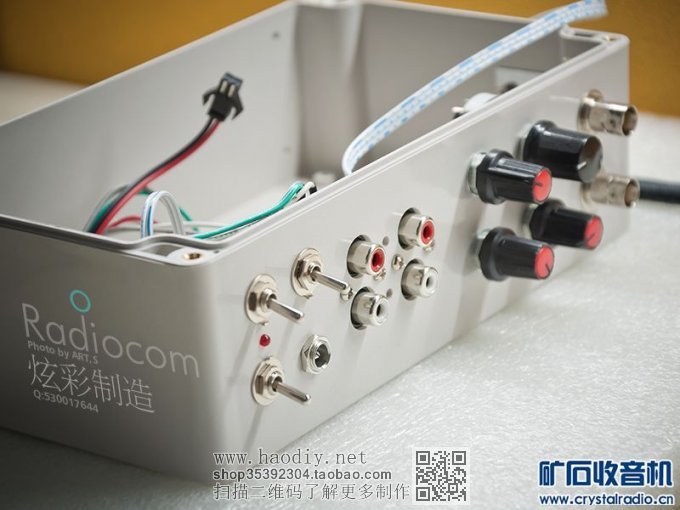

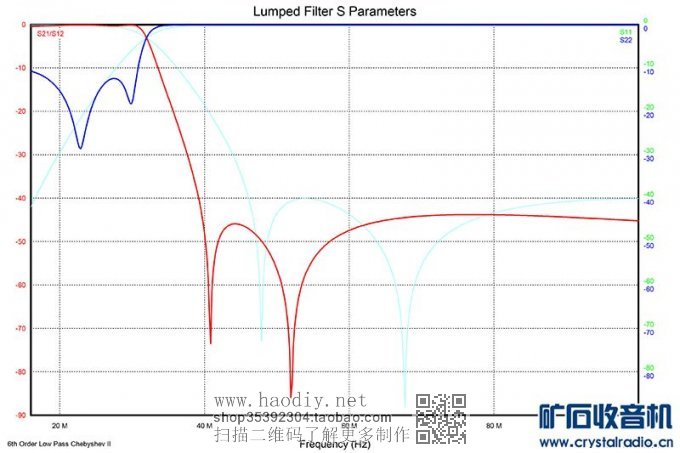

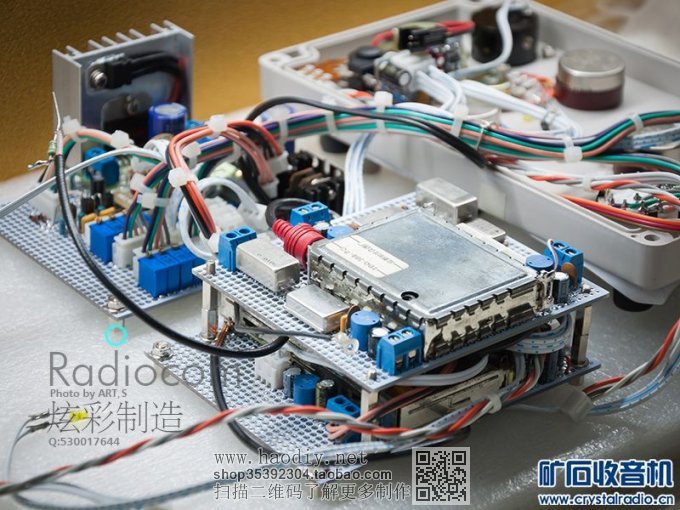

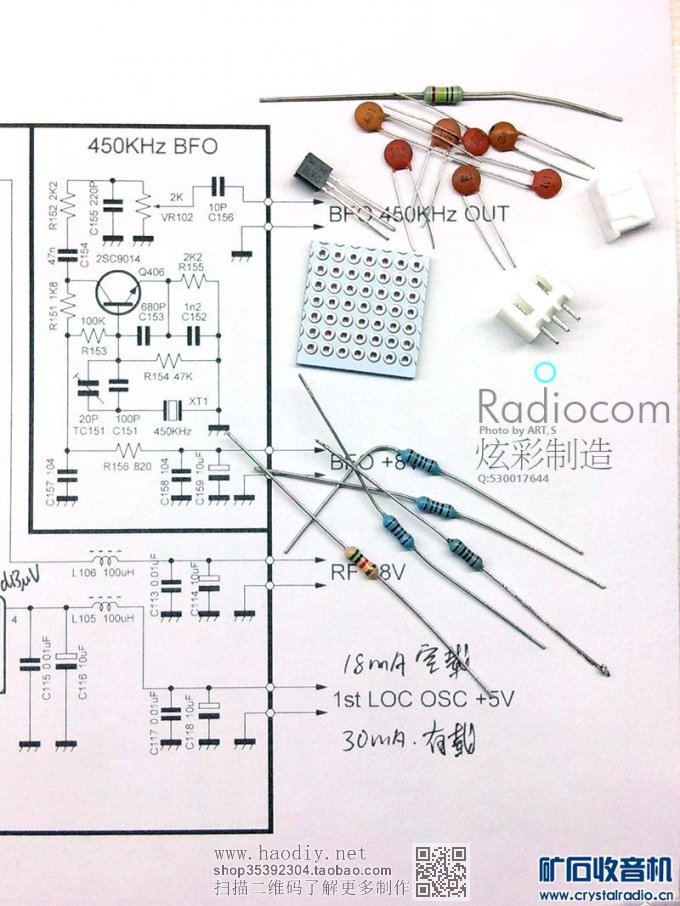

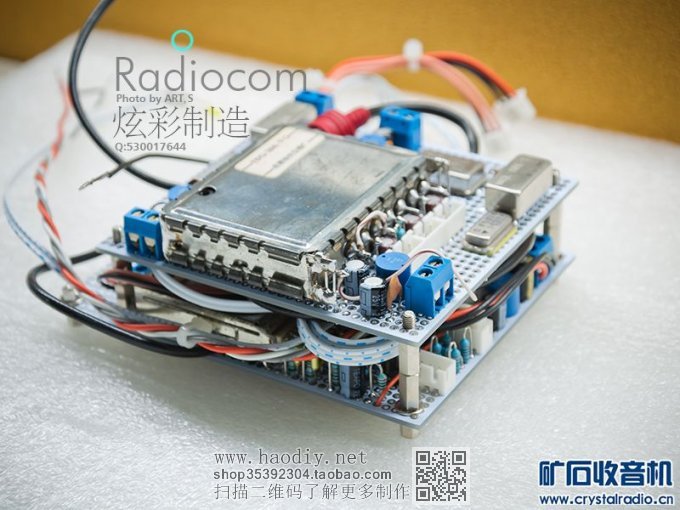

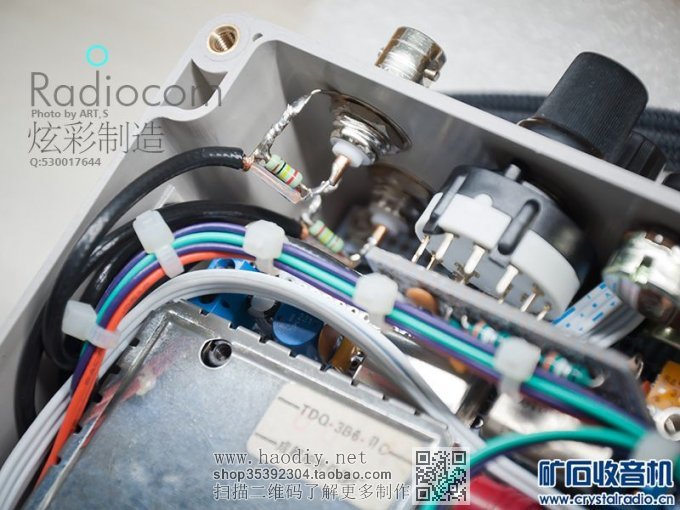

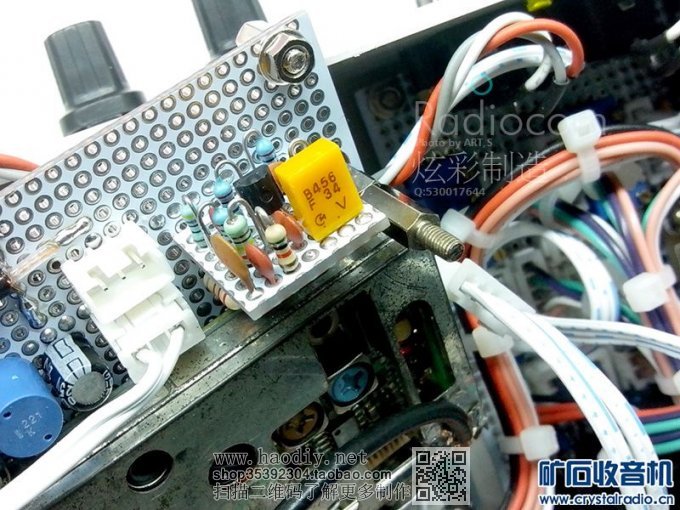

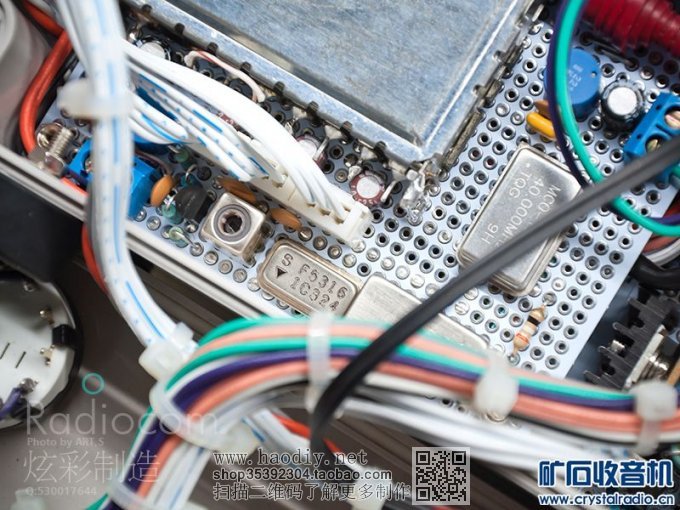

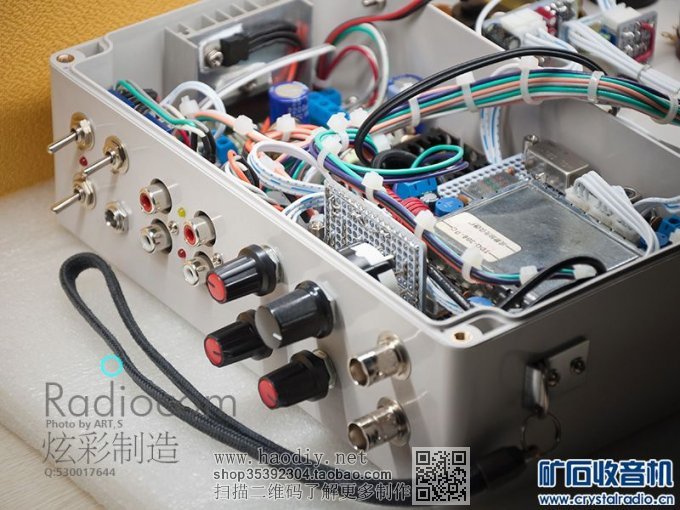

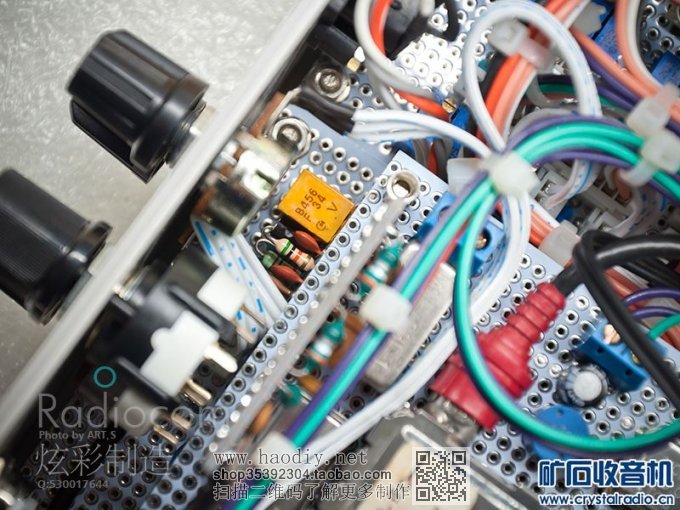

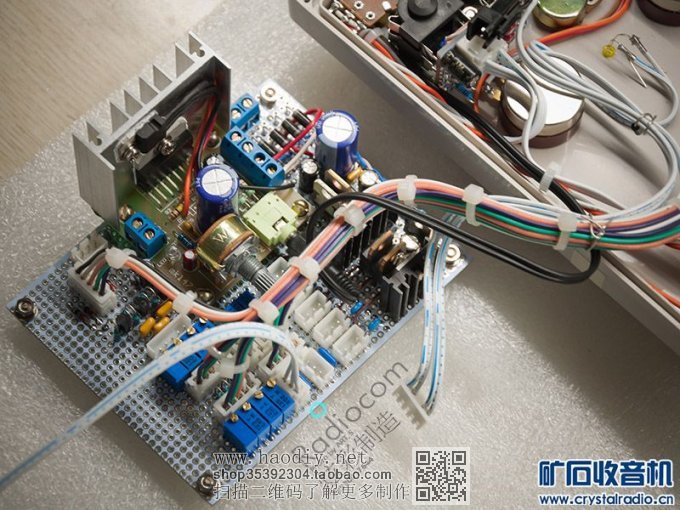

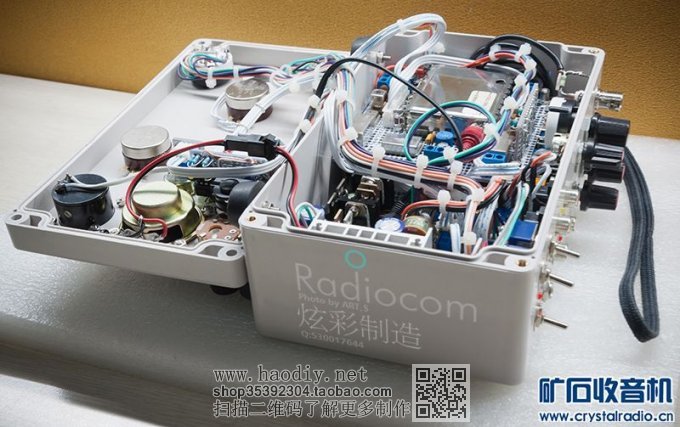

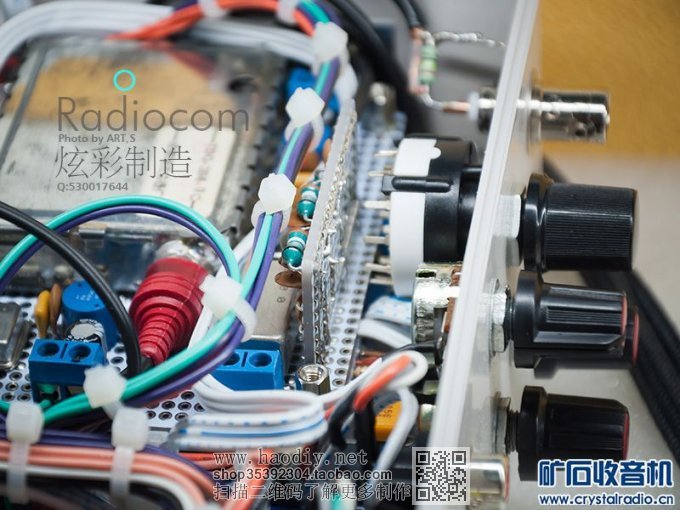

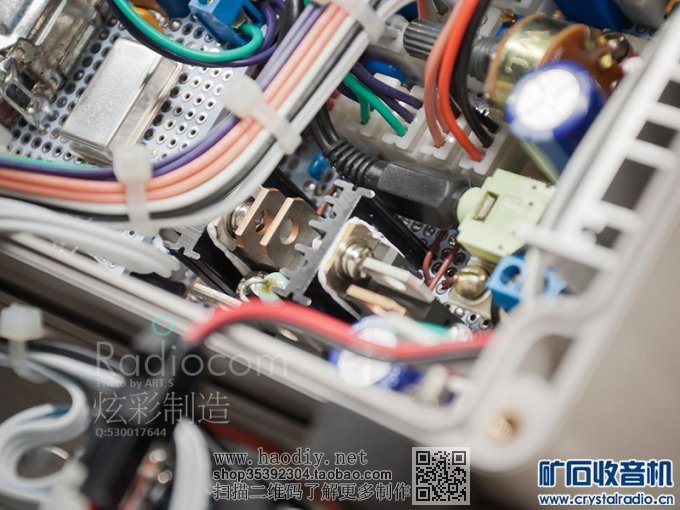

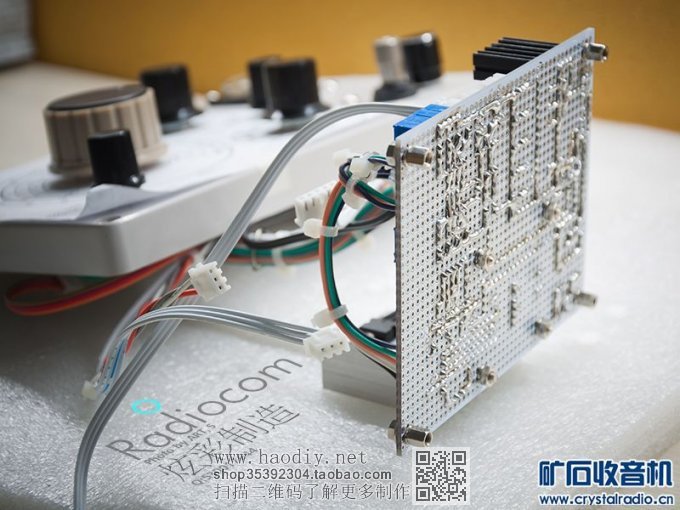

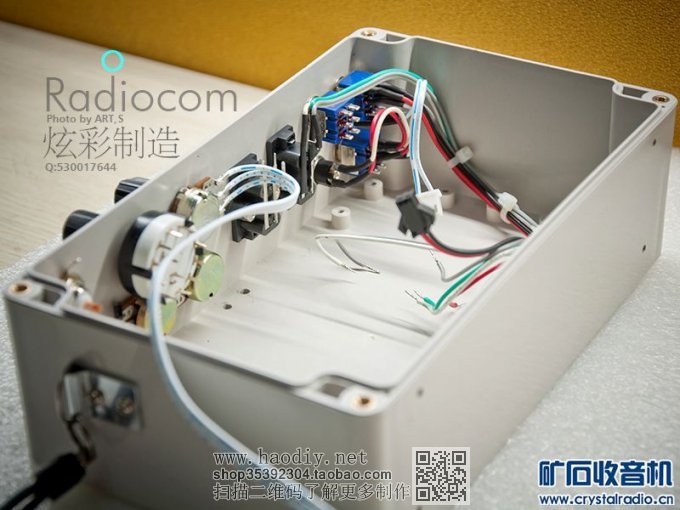

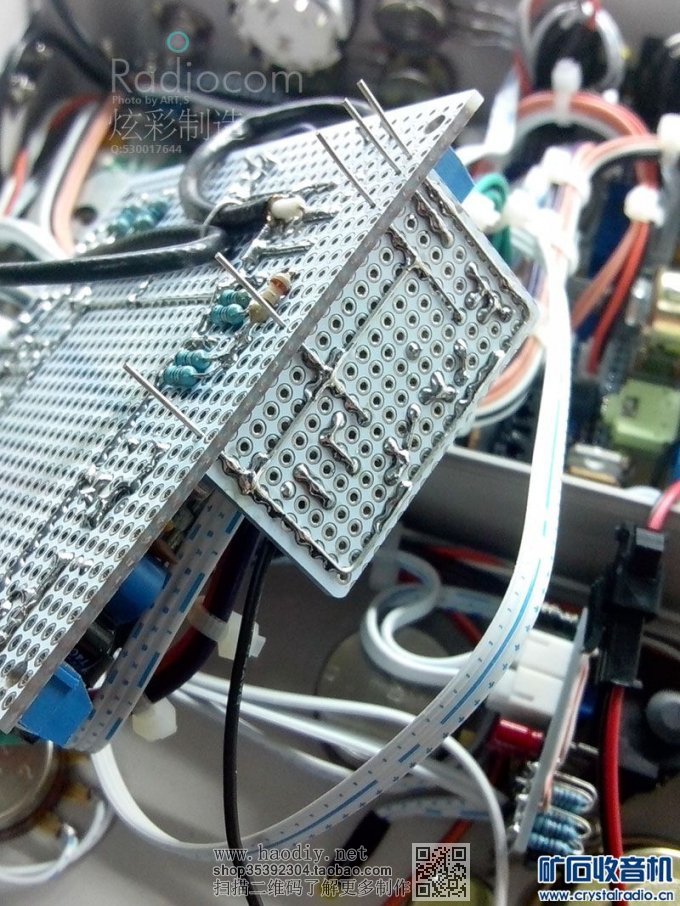

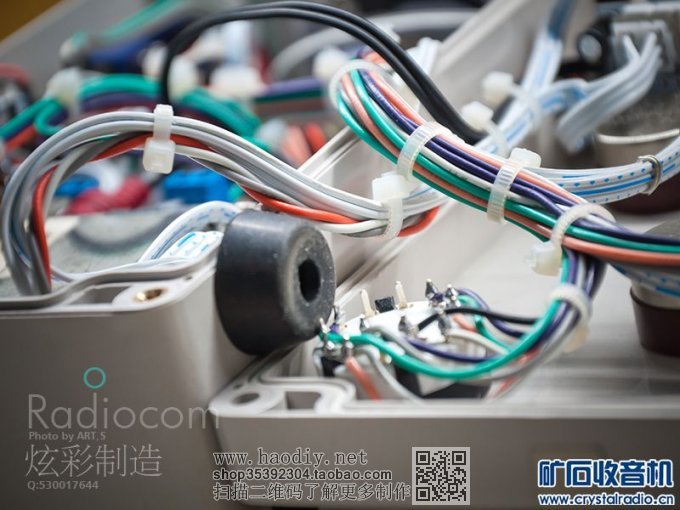

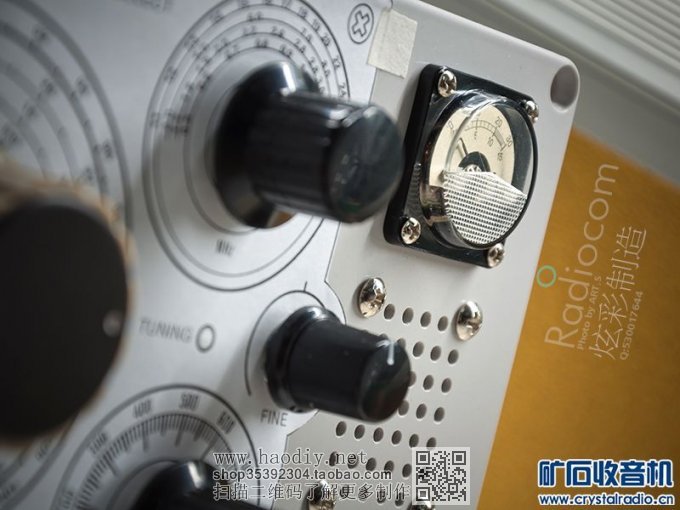

  他真的很小啊，我都爱不释手了。  装到前面板上一点儿都不占地方，庆幸啊，不然真不知道该怎么办了。   NE5532音质没说的，关键是噪声低不可闻，和我的耳机搭档，真是天生一对儿。  这是电路图，单电源供电，输出串接51-220欧姆电阻做耳机保护。  车机高频头单元板，包含两只NE5532双运放，其中一只担负场强表和调谐指示灯的驱动。   BFO做成独立的小单元板，也被安放在车机高频头单元板上，即靠近450KHz中频滤波器，还能缩短与幅度调整电位器的连线。     接下来组装电视高频头单元板，前三级变频都集中在这块板上。看着板上大大小小的金属盒，还真有点儿专业机的味道。    截止发稿时，本机第一级调谐高放电路未完成组装，一是没有合适的高频变压器，二是机内已经没有空间来安放庞大的空气双联，只好改成电调谐了。虽然未加高放，从实际收听效果来看灵敏度已经达标，约1微伏。这个调谐高放就不急于安装了，待以后慢慢升级吧，或许做成像AOR LA320那样的有源小环天线，插在机箱的顶端，一定会很酷的。 少了前级的调谐高放，天线信号就直接送入0-30MHz低通滤波器，它的幅频特性对于一中频和镜像抑制变得至关重要了。调试滤波器要借助扫频仪，业余条件下没有扫频仪就用软件仿真计算。FilterSolution是一款不错的滤波器设计软件，设定滤波器的技术指标，瞬间就能得到电路图和幅频曲线。我根据手里的元件情况对电感、电容值做了调整，设计了一款6阶 切比雪夫滤波器。指标不算完美，对40MHz以上频率有45dB的衰减也够用了。       六、总装调试 连接各单元板，检查无误通电即能工作，高频通道是无需调试的。               关键调整有两处： (责任编辑：admin) |
