DIY一副卫星锅WIFI天线

时间:2017-07-22 15:21来源:数码之家 作者:温力口 点击:
深受宿舍没有网络之苦,逛论坛,要到办公室才行。网络接入点与宿舍太远,约150米吧,网线拉不过去,是要折腾一副WIFI天线的时候了。1、工具材料准备。2.5毫米的铜线若干,锤子、钳子、钢板等。 2、将铜线大致弄直,然后放在两块钢板中间,来回移动上层钢板,
深受宿舍没有网络之苦,逛论坛,要到办公室才行。网络接入点与宿舍太远,约150米吧,网线拉不过去,是要折腾一副WIFI天线的时候了。

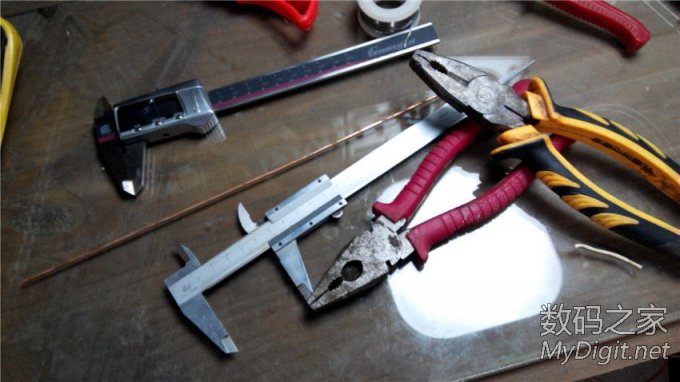

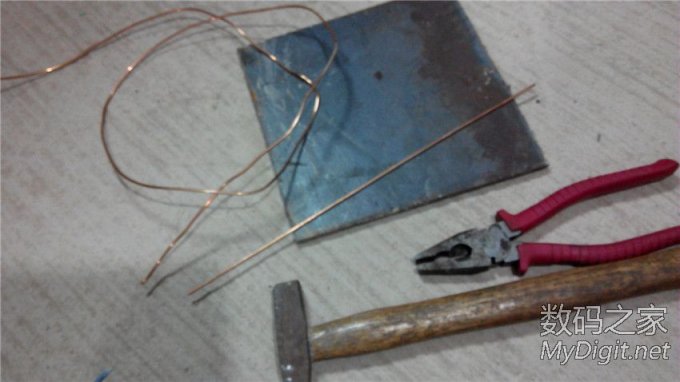

1、工具材料准备。2.5毫米的铜线若干,锤子、钳子、钢板等。
DIY一副卫星锅WIFI天线

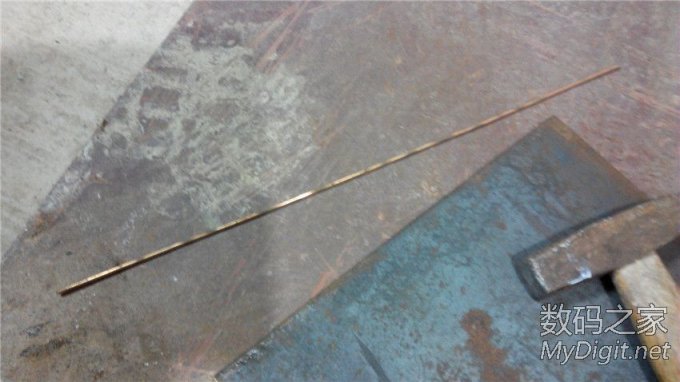

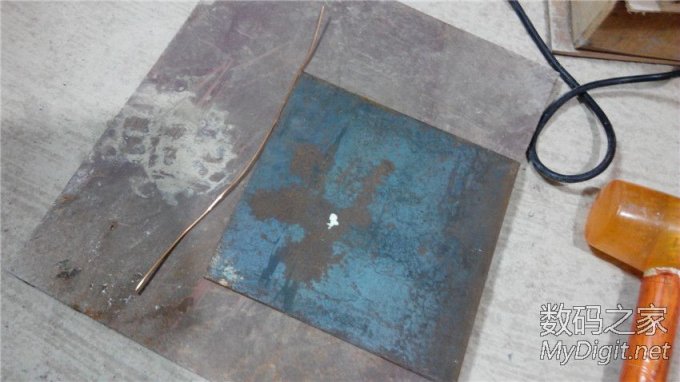

2、将铜线大致弄直,然后放在两块钢板中间,来回移动上层钢板,铜线就撸直了。
DIY一副卫星锅WIFI天线

DIY一副卫星锅WIFI天线

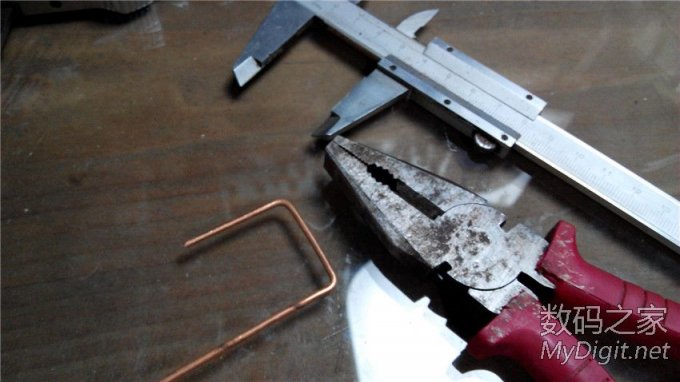

3、弯制天线所用工具。
DIY一副卫星锅WIFI天线

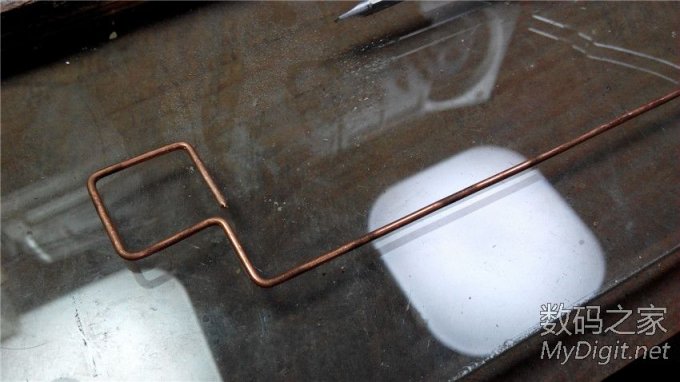

4、菱形天线弯制。
DIY一副卫星锅WIFI天线

DIY一副卫星锅WIFI天线

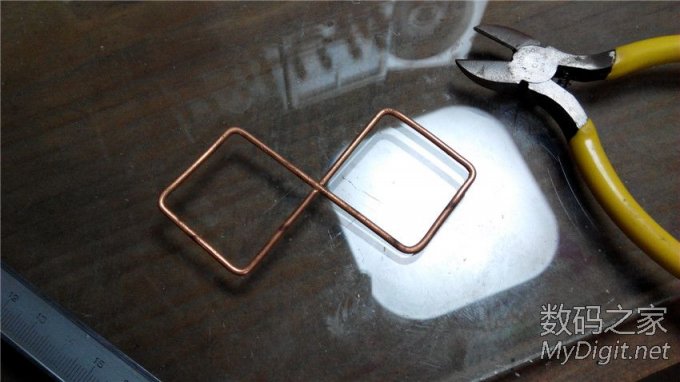

5、小菱形半成品。
DIY一副卫星锅WIFI天线

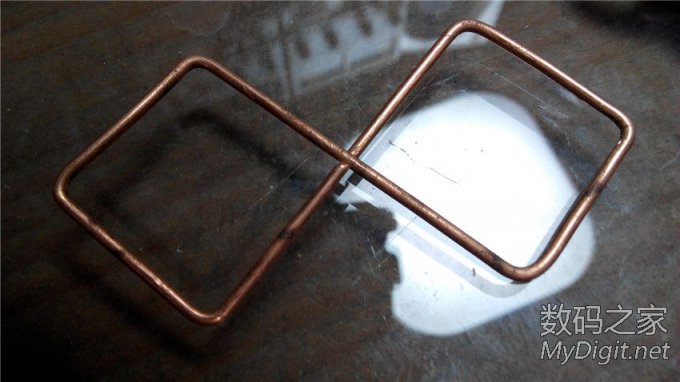

6、大菱形半成品。
DIY一副卫星锅WIFI天线

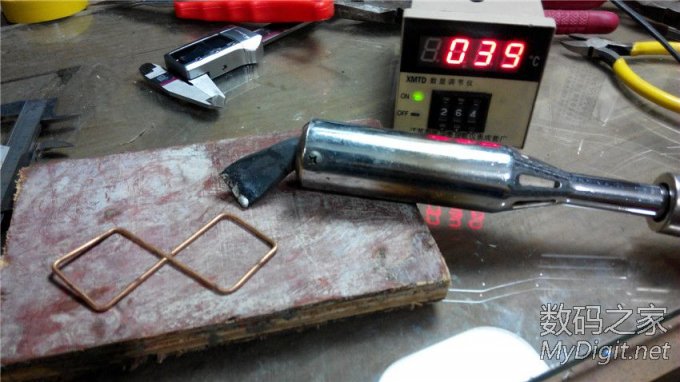

7、准备焊接。这个天线要用大家伙来焊接。这是 200瓦的恒温外热烙铁。
DIY一副卫星锅WIFI天线

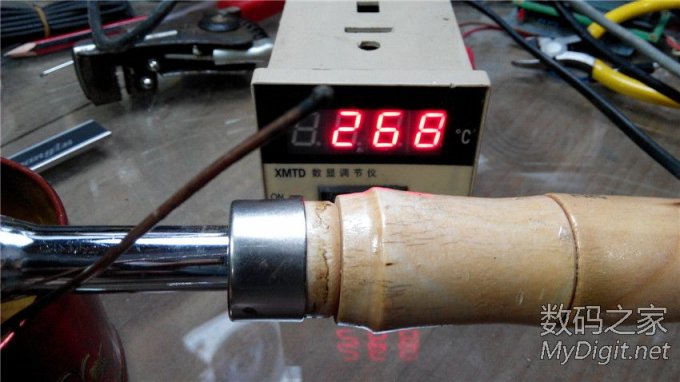

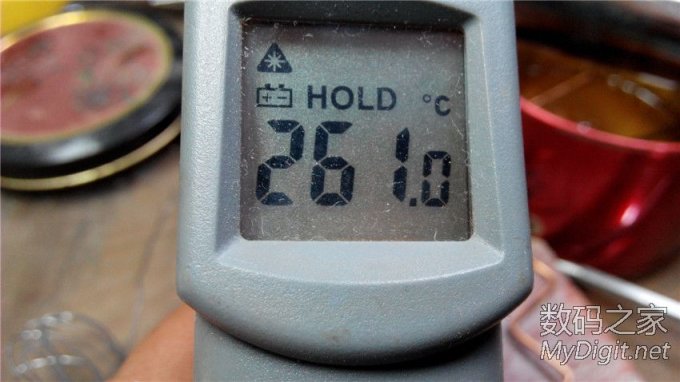

8、平时温度调到260度左右就行了。测量枪的测量结果与烙铁温控器的温度比较,误差还是比较小的。
DIY一副卫星锅WIFI天线

DIY一副卫星锅WIFI天线

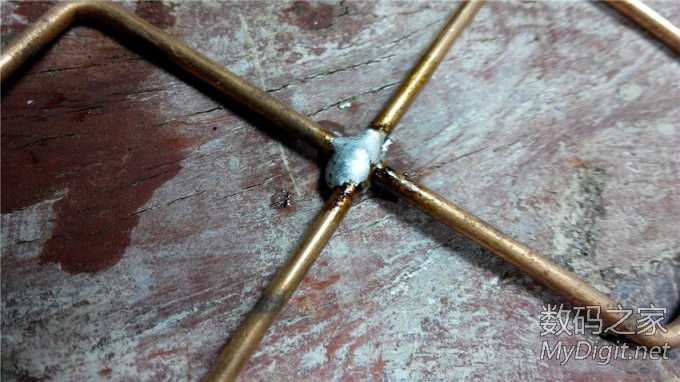

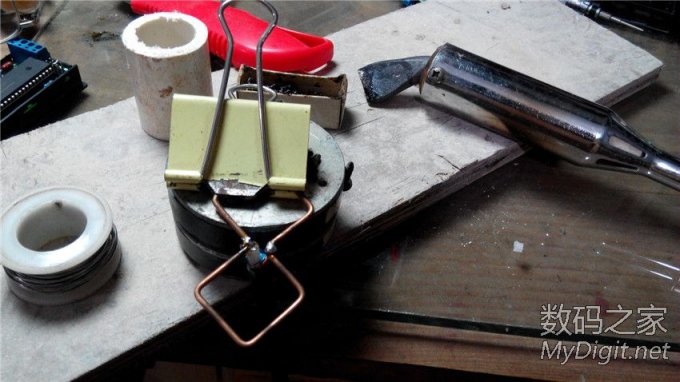

9、焊接中~~
DIY一副卫星锅WIFI天线

DIY一副卫星锅WIFI天线

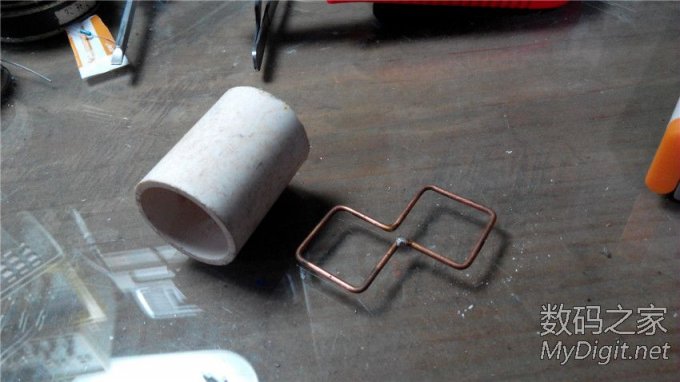

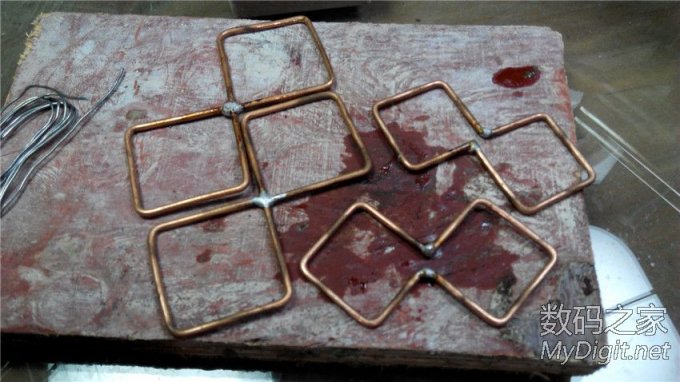

10、焊接完成的菱形天线。本来是想做双菱形的,但最好考虑锅头的接收、发射效果应该不错的,就采用单菱形天线了。这样又可以偷懒了。DIY一副卫星锅WIFI天线
DIY一副卫星锅WIFI天线
11、准备将天线固定在直径30的塑料管上。
DIY一副卫星锅WIFI天线

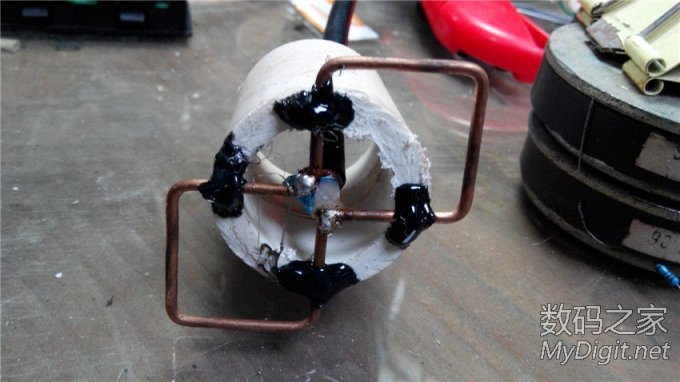

12、固定好天线,并焊上馈线。
DIY一副卫星锅WIFI天线
13、将无线路由器机盒后面打孔,以便穿过馈线。
DIY一副卫星锅WIFI天线

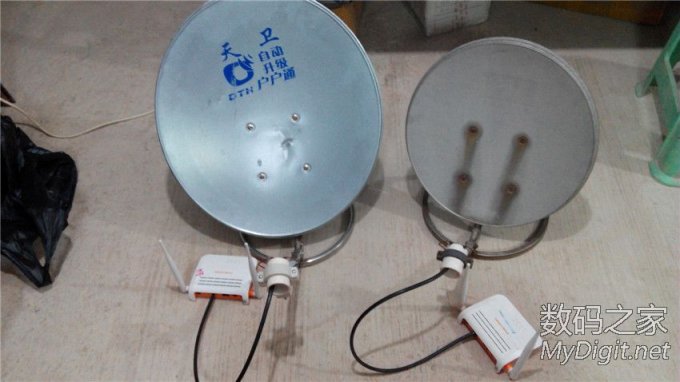

14、连接好的样子。用12V的移动电源给路由器供电,用手机搜索下该路由器的信号,然后慢慢调整天线与锅面的位置,使手机接收的信号最强最远。试验得到的数据是:单个的无线路由器,手机能发现的信号距离在60米左右。装上天线后,距离在120米以上,如果用锅盖对锅盖,距离更远。等过几天有时间连接网络。
DIY一副卫星锅WIFI天线


谢谢坛友捧场,欢迎拍砖砸M币。再次谢谢坛友。DIY一副卫星锅WIFI天线
