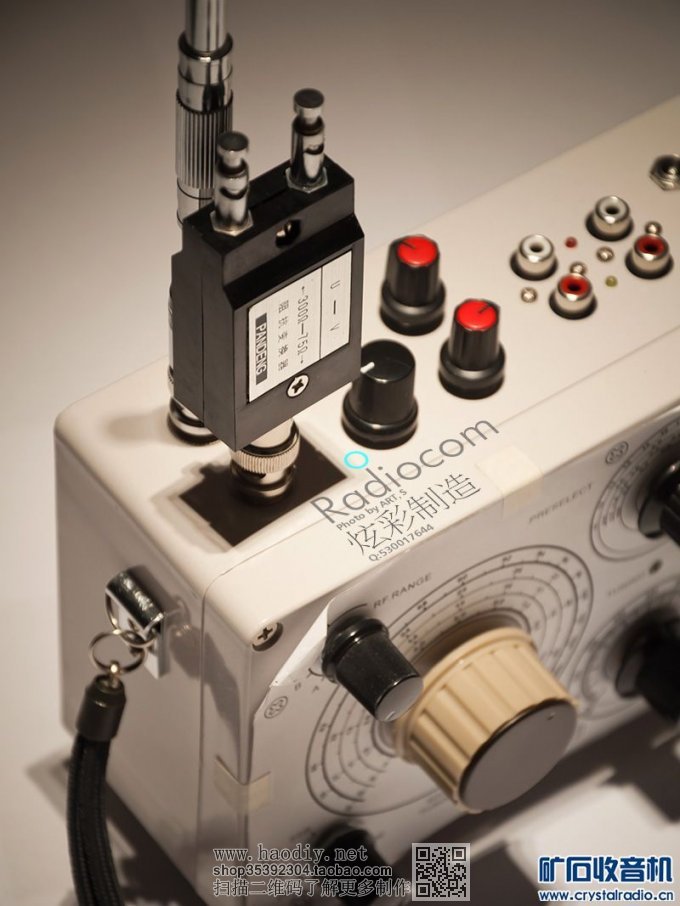

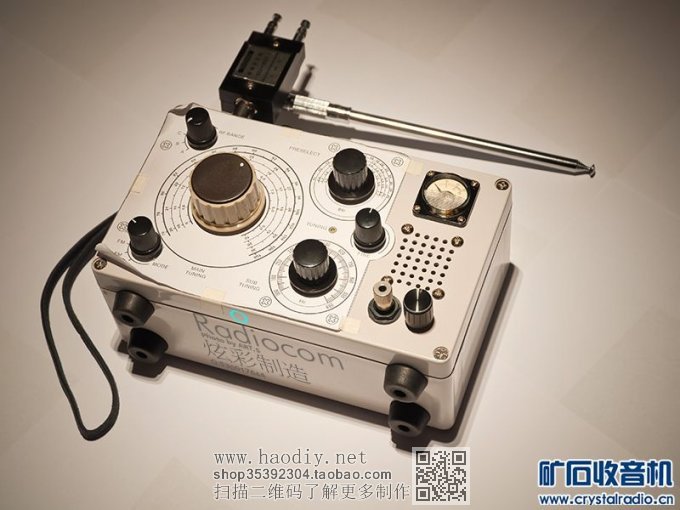

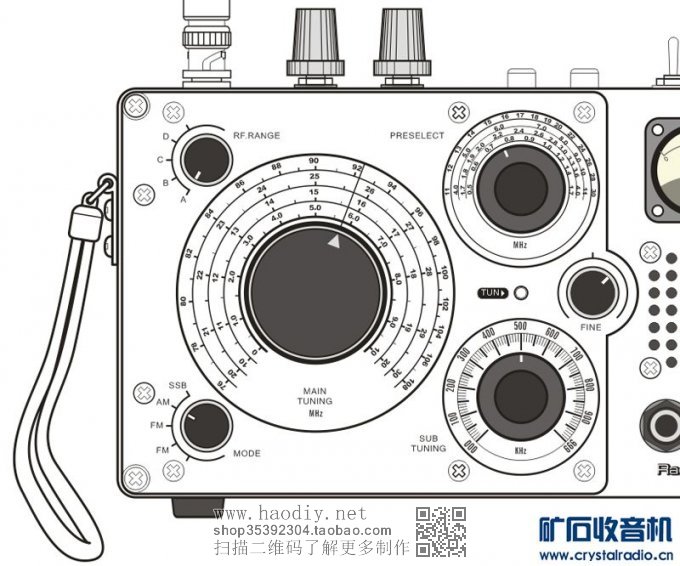

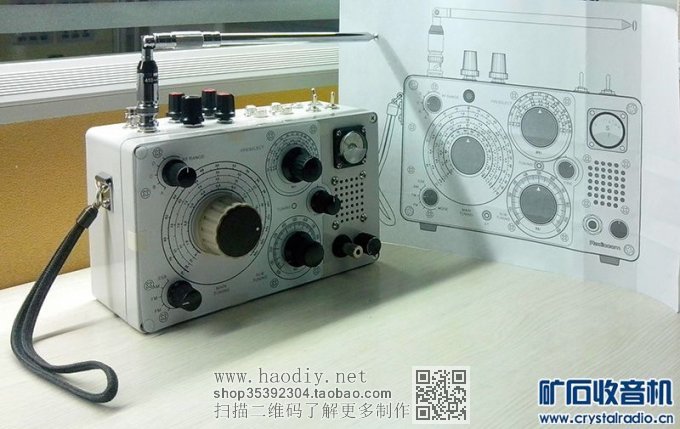

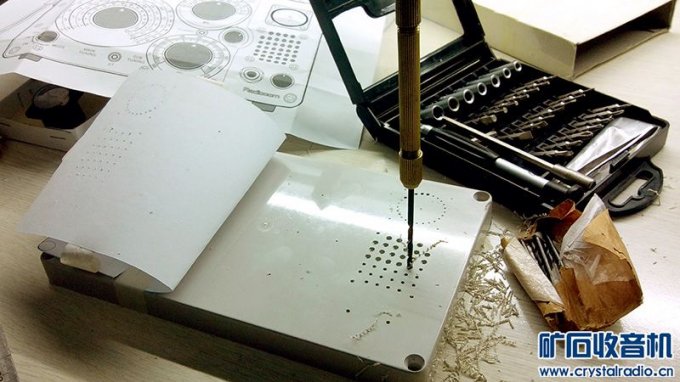

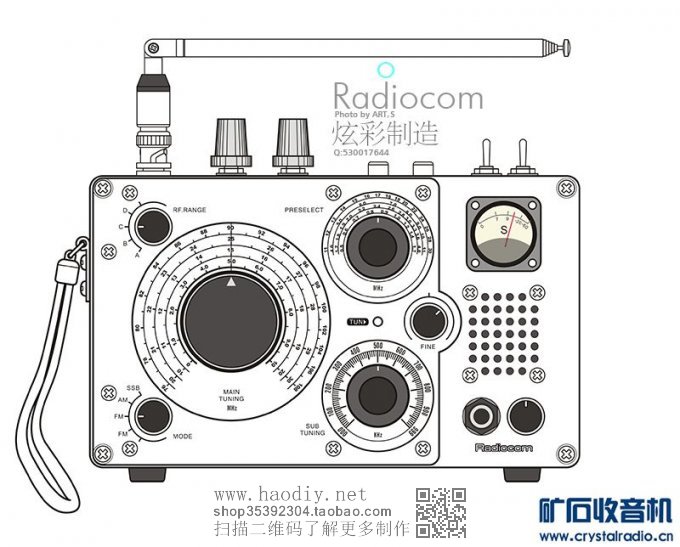

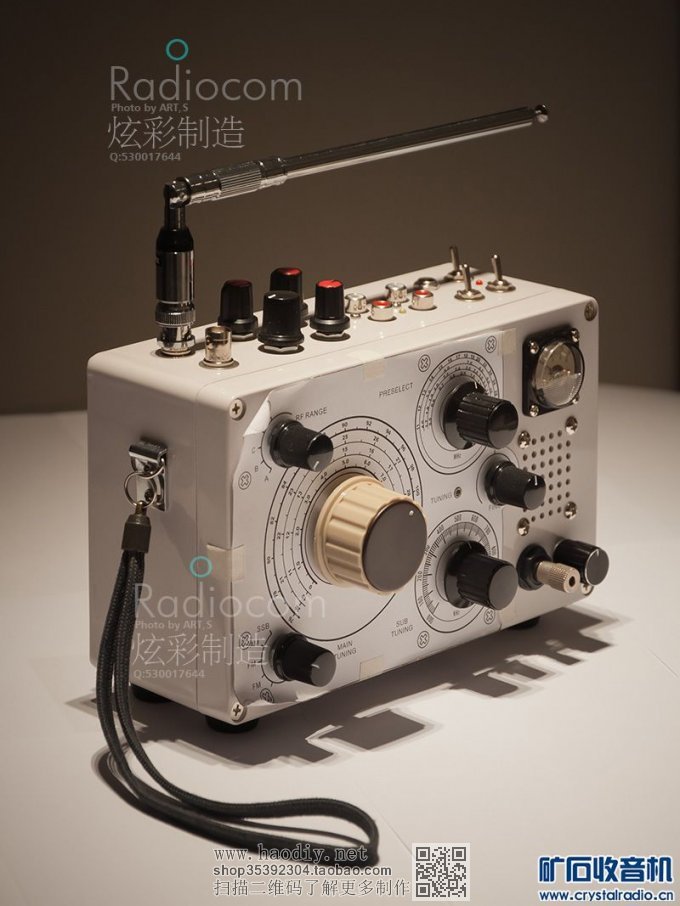

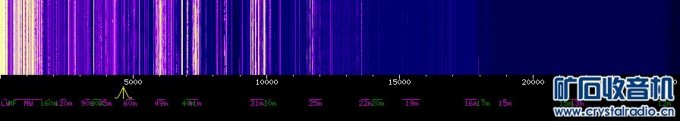

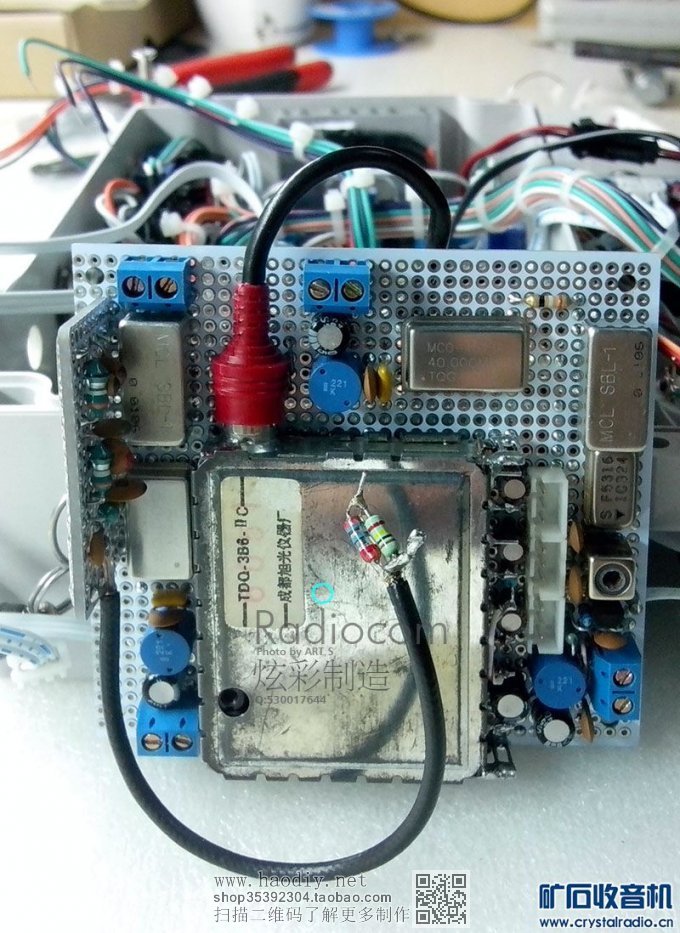

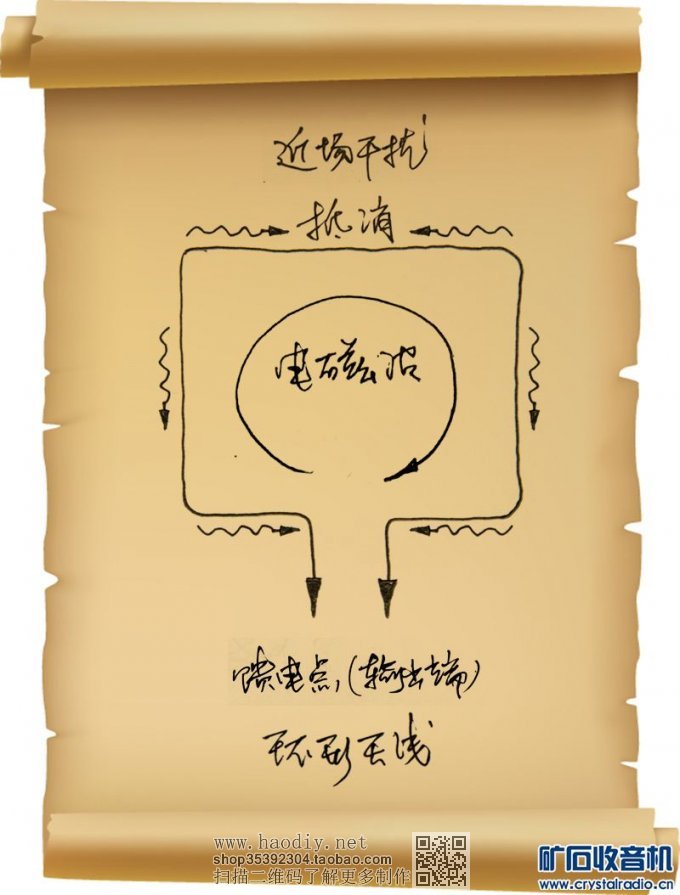

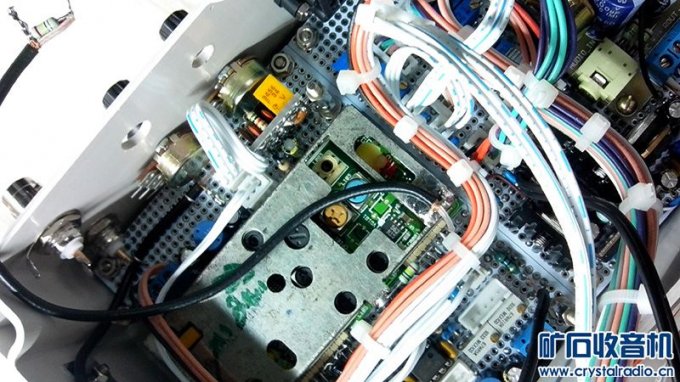

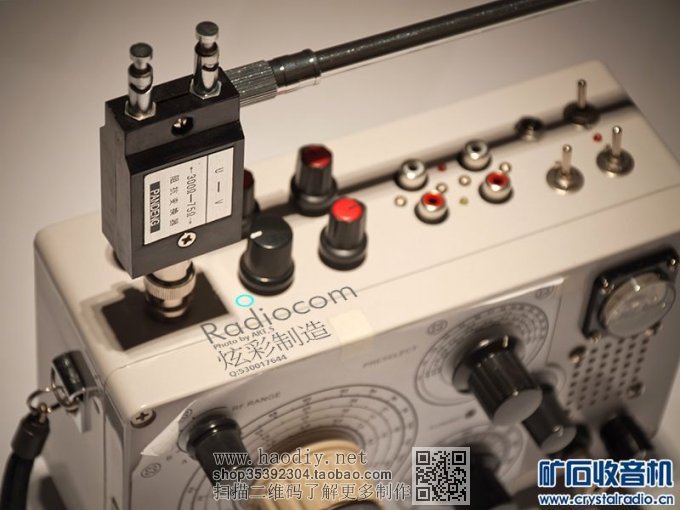

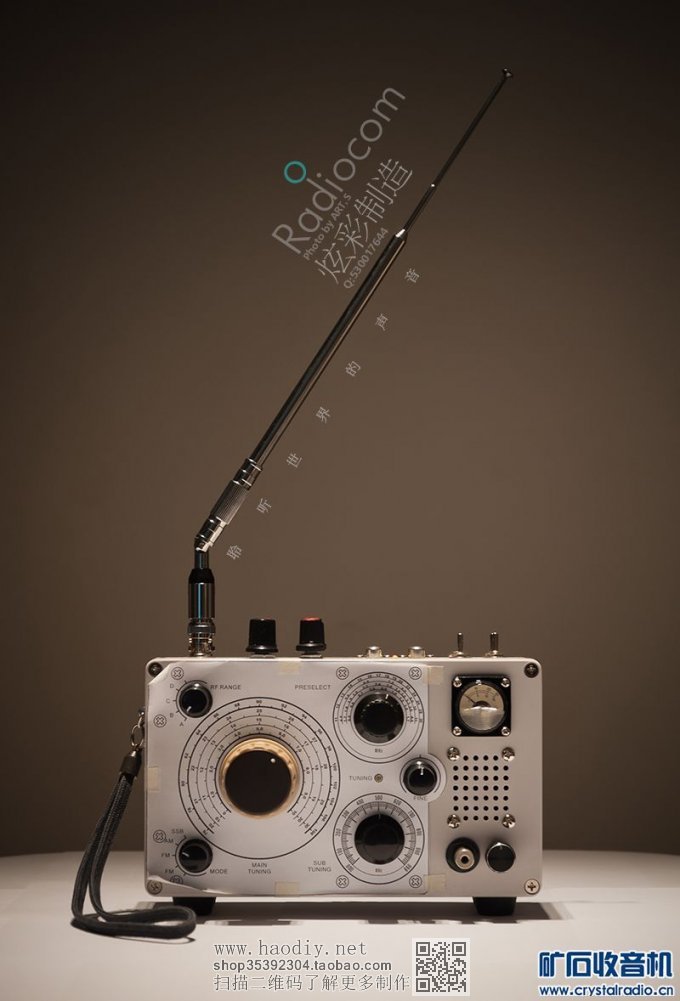

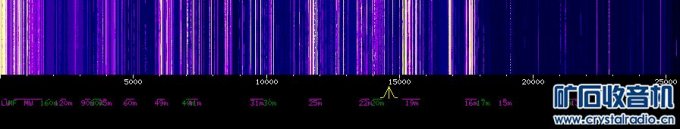

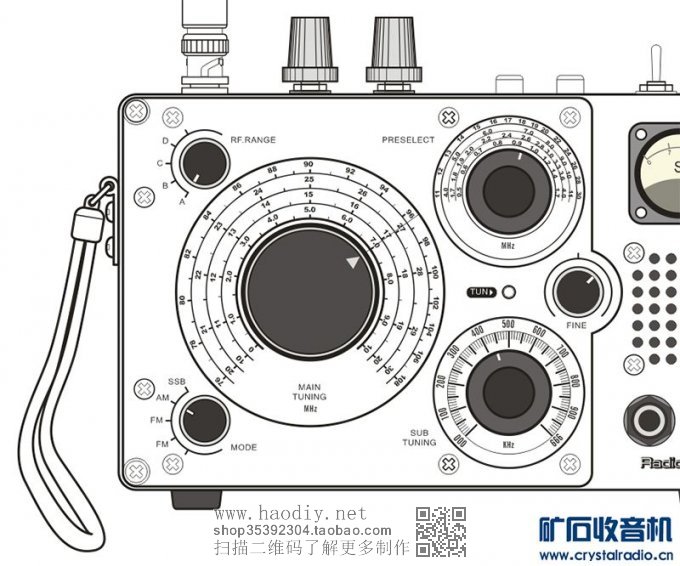

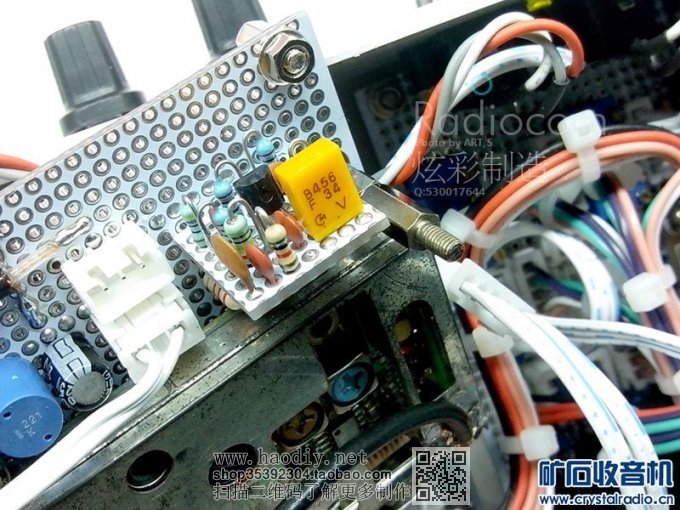

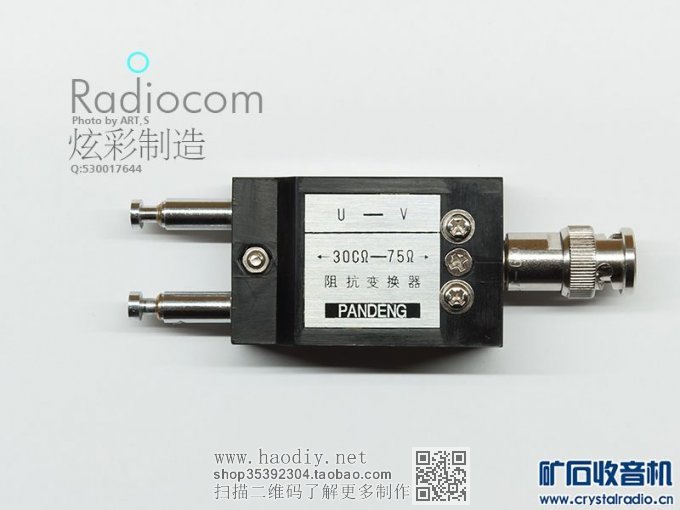

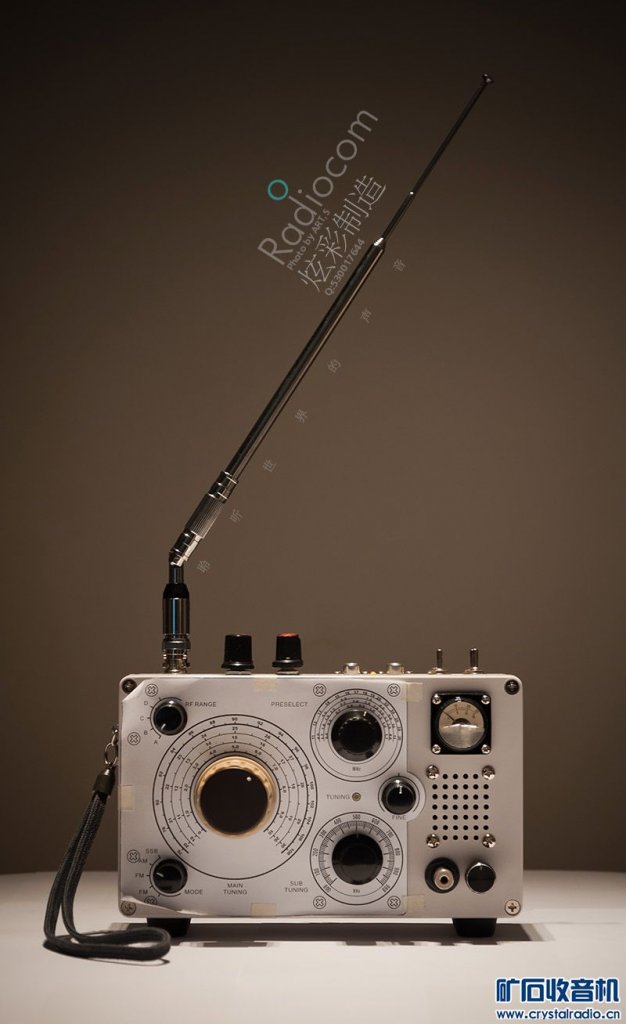

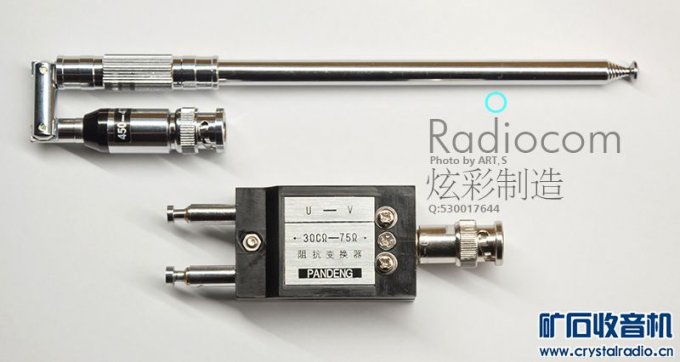

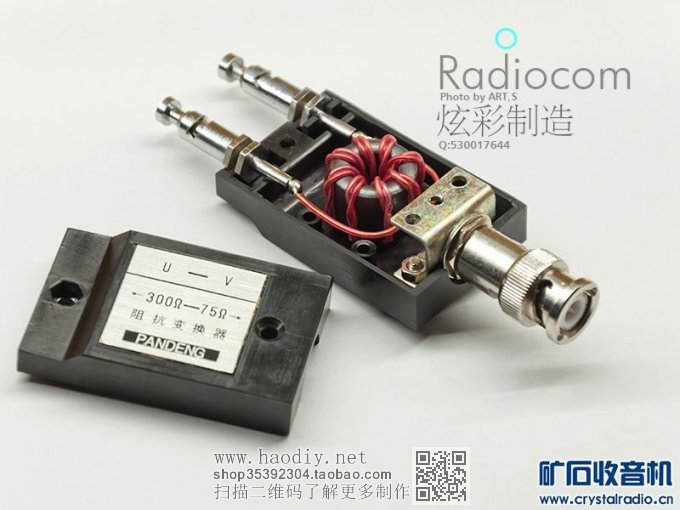

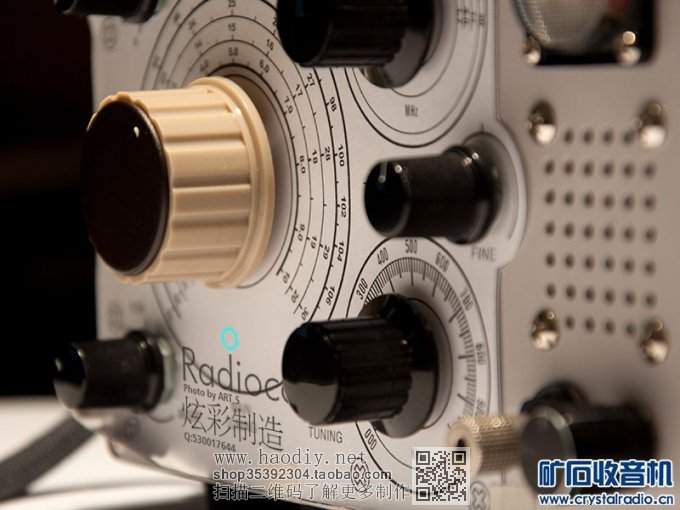

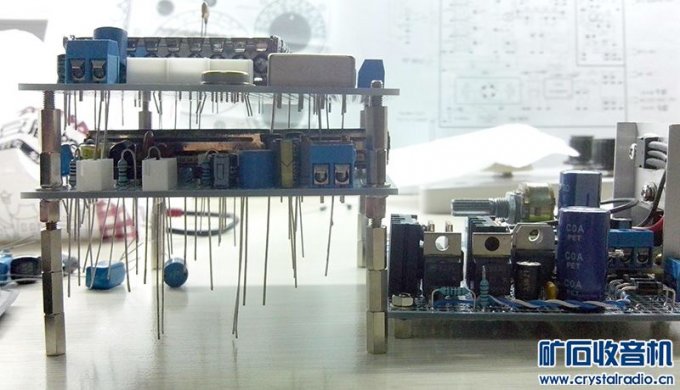

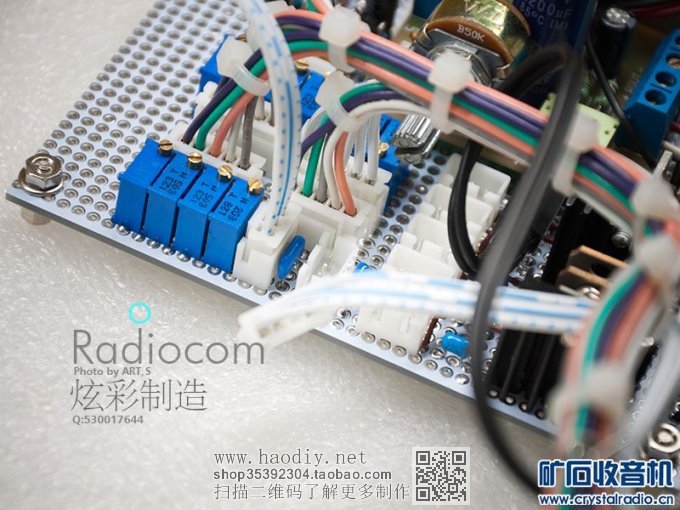

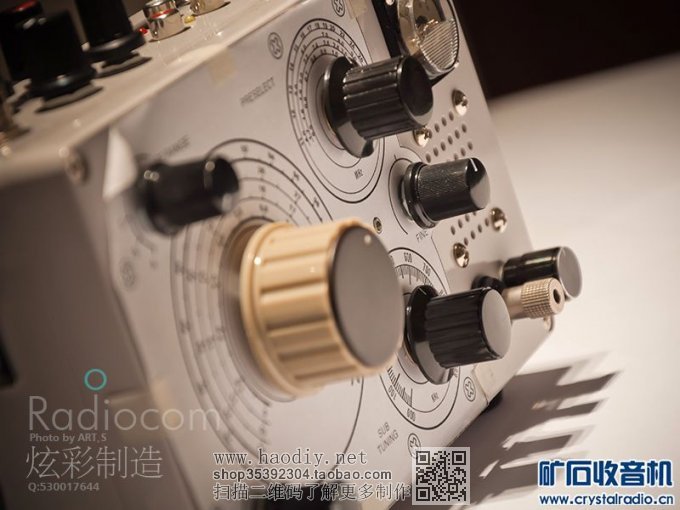

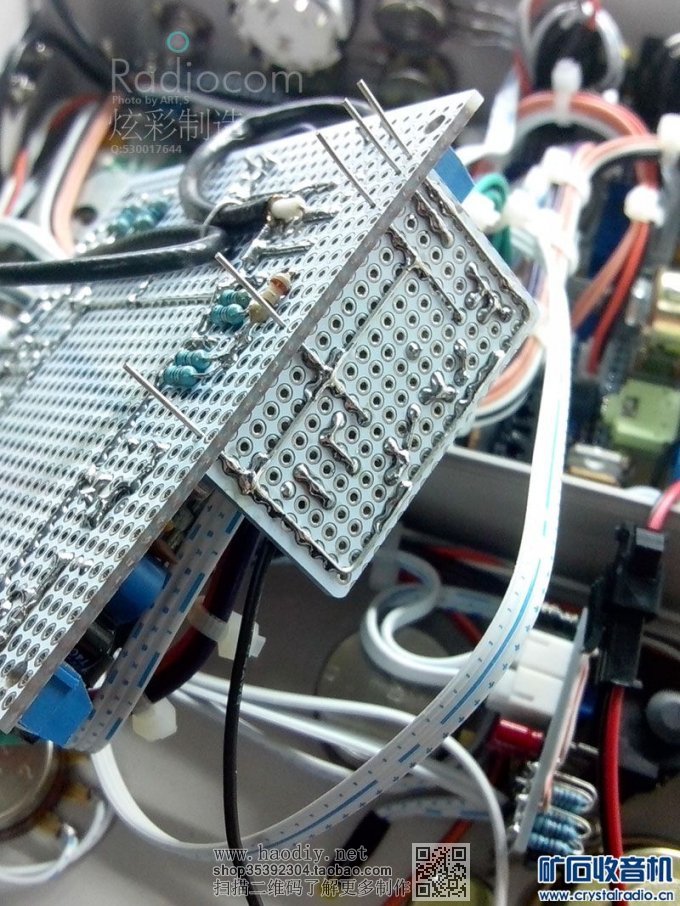

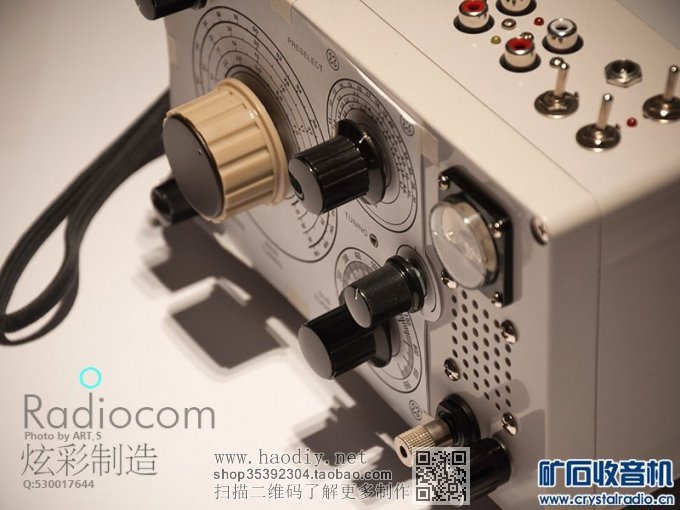

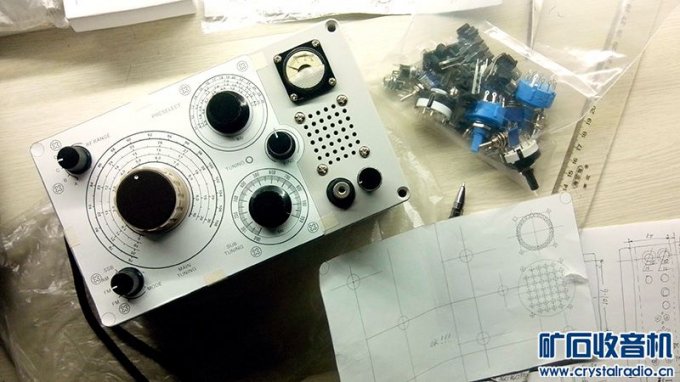

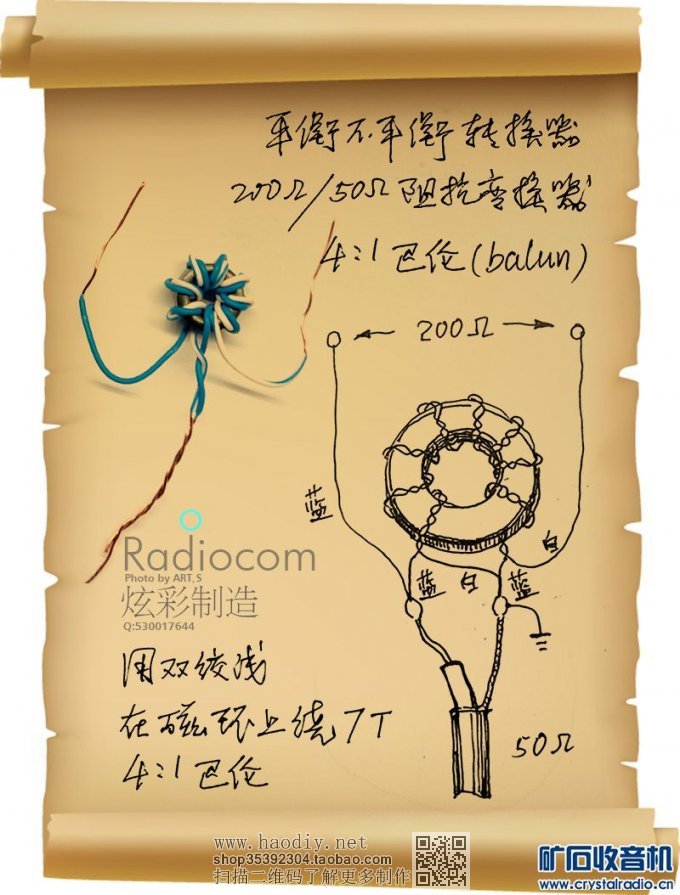

1、校准调谐电压覆盖范围 0-30MHz被划分成A( 0-10MHz),B(10-20MHz),C(20-30MHz),3个波段。一次变频后对应电视高频头的接收频率为A( 50-60MHz),B(60-70MHz),C(70-80MHz)。前文提到一本振50MHz和三本振40MHz使用了有源晶振,输出谐波丰富,这或多或少的会泄露到空中,经过空间耦合这些散落的谐波重新回到机内,在第一混频器内混频,那么高频头的接收频谱中就多了四个频率成分: 50MHz(50MHz基波) 60MHz(50MHz的二次谐波100MHz与40MHz差频) 70MHz(40MHz的三次谐波120MHz与50MHz差频) 80MHz(40MHz的二次谐波) 这不正是我们需要的频标吗,多么巧妙的设计啊,哈哈哈! 有频标就好办多了,旋转波段开关至A波段,反复调整A波段VR407、VR408两只3296型多圈电位器,使高频头的调谐电压在低端对应50MHz,高端对应60MHz。再同样方法调整B和C波段的覆盖,三个波段的就调好了。 上述调整之前,要先校准车机高频头的调谐电压范围,使接收频率覆盖0.7-1.7MHz范围,我是借助中波电台来校准的。 2、频率刻度校准 接收覆盖调好后,要校准MHz的刻度,有一个简易的办法,就是用有源晶振做标准信号源,这类似早期收信机中的“晶校”。一颗1MHz的有源晶振,可以连续发出1、2、3、4、5、......29、30MHz......序列波谱,我把它形象的称为梳状波发生器。 从BNC插座注入这个序列波谱,先将主(MHz)、副(KHz)调谐旋钮全部归零,再慢慢旋转主调谐旋钮,收到晶振信号后,在指针所指位置用铅笔标记,直到全部频点标记完毕,扫描这个铅笔标记图到电脑里,重新描绘并打印一张频率度盘。 至此一部优秀的短波四次变频接收机全部竣工!
