一.作品概述

      此胆FM的设计理念是小型，紧凑。为节约成本充分利用手头材料，元件。提高自己的动手能力和高频电路的学习。

二.电路选择

      电路分二部分：一部分是功放，电路选红灯711功放，带高低音调节。收音部分是坛上最长用的那个电路。

三.材料的选择及部分部件的制作

1，用管6z4一个,6N2一个,6P1一个,6BA2个，6C4一只，ECC85一只。

2，中频变压器是坛内购。

3，阻容元件采用拆机或新件。

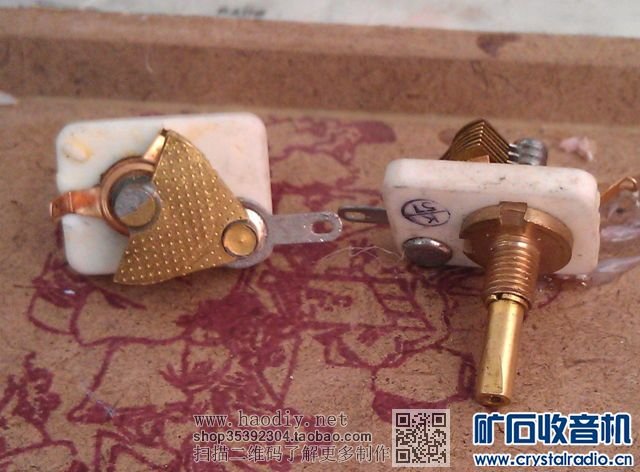

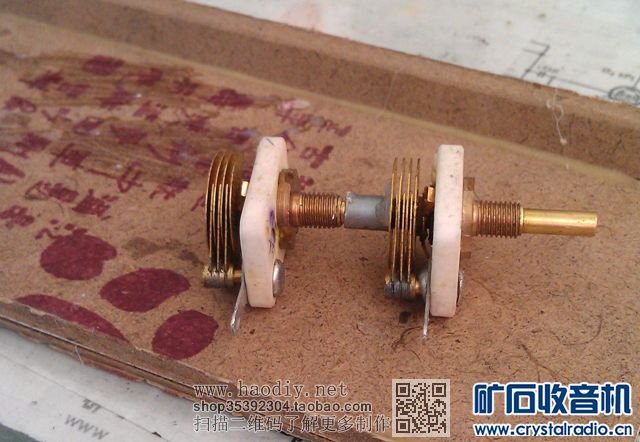

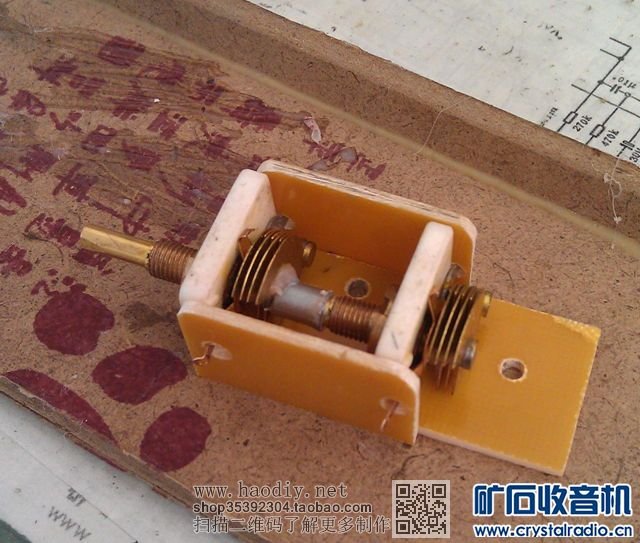

4，为缩小体积调频双联为自己DIY。方法是用2个22P可变电容将中轴连接在一起当双联用。

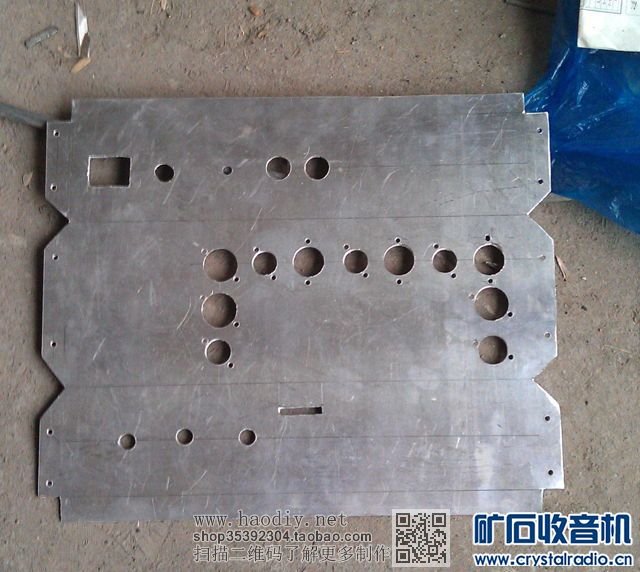

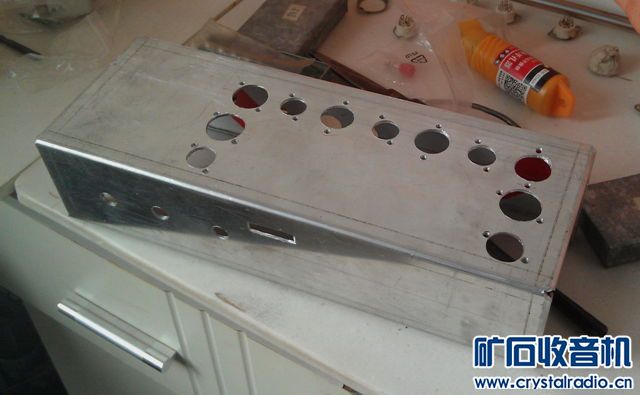

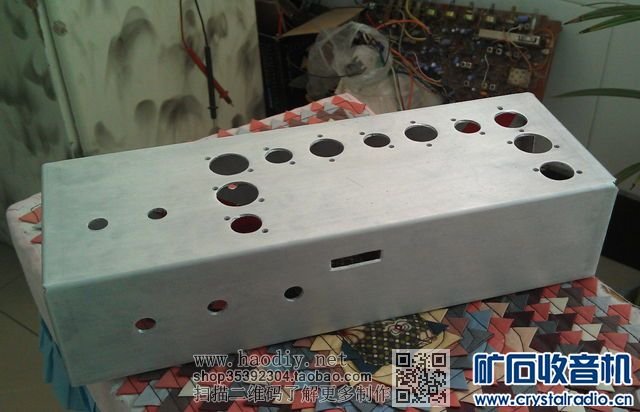

5，底台也是自己制作的。方法是找了一块2毫米厚的铝板，按设计尺寸裁剪，打孔，折弯。成型后的底台尺寸是30*12*7厘

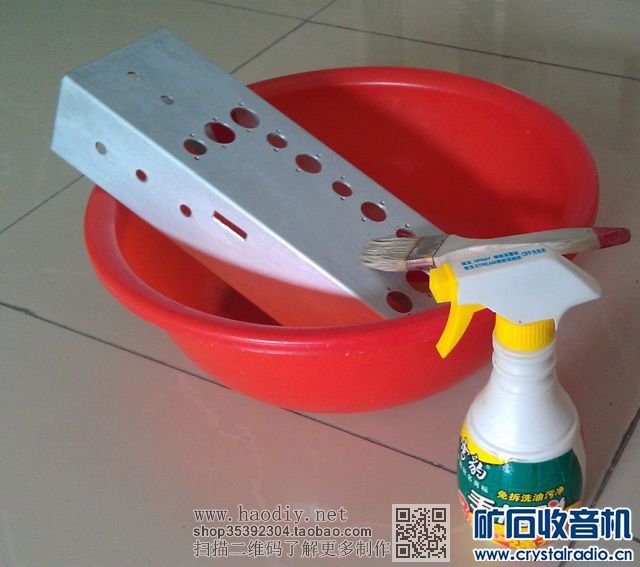

米。底台的表面还要处理，其方法是用细砂纸将表面打磨平整，用洗烟机的手榴弹液体（强碱）喷其表面，使其钝化，泛白时用清

水冲净。

四.安装及调试

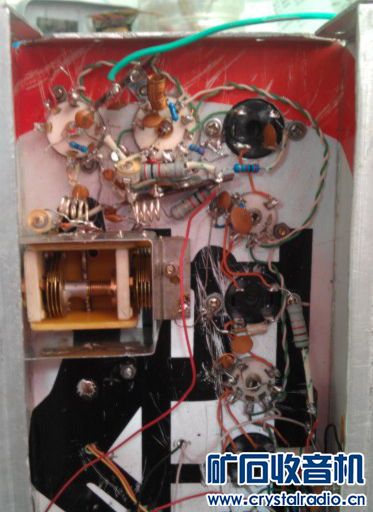

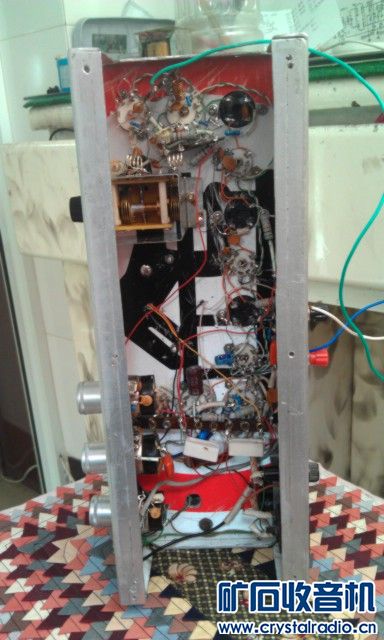

   安装时先装电源，功放，中放，最后装高频部分。调试在我以前帖子中有介绍，在此略。

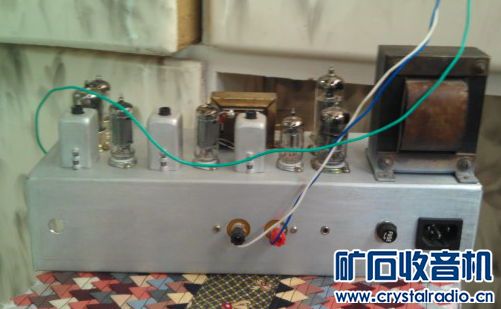

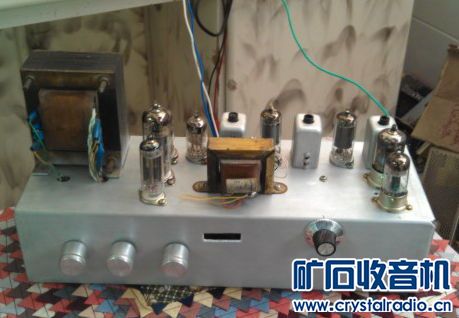

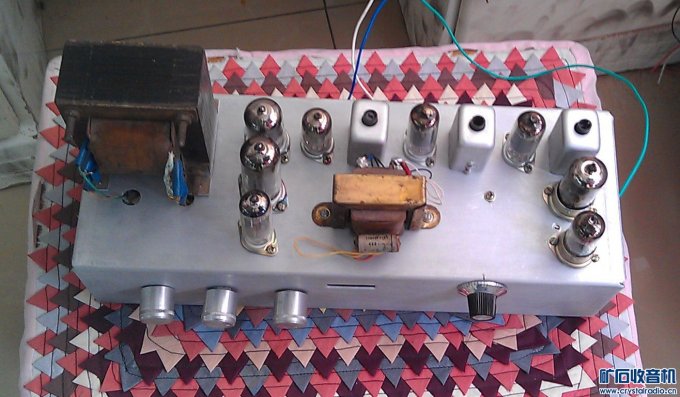

五。试听，声音细腻，圆润，灵敏度中上。本地有的台都能收到。另，本机设有猫眼，侧板，还将喇叭装入底台。因赶来参赛，时间来不及还没装。

【参赛】业余自制紧凑型胆FM

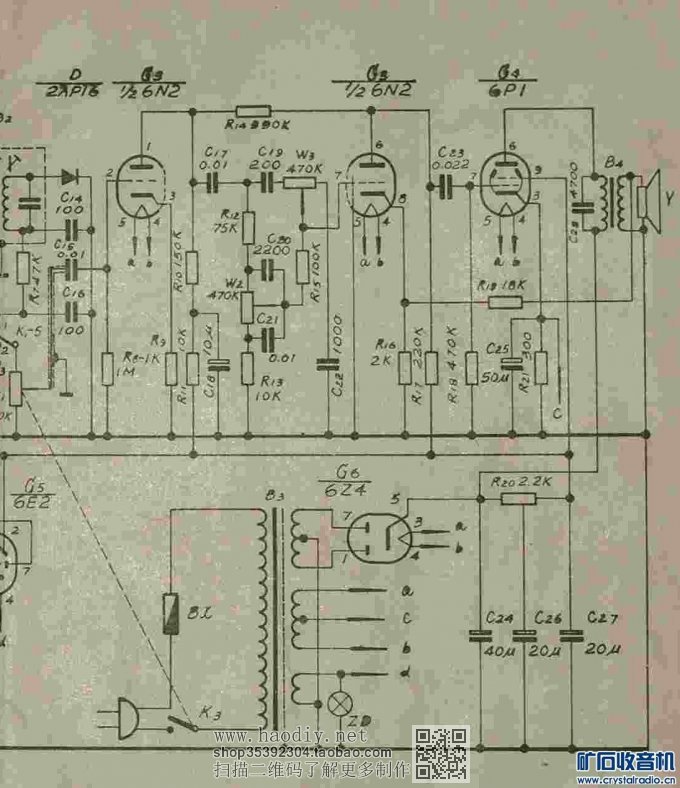

功放部分

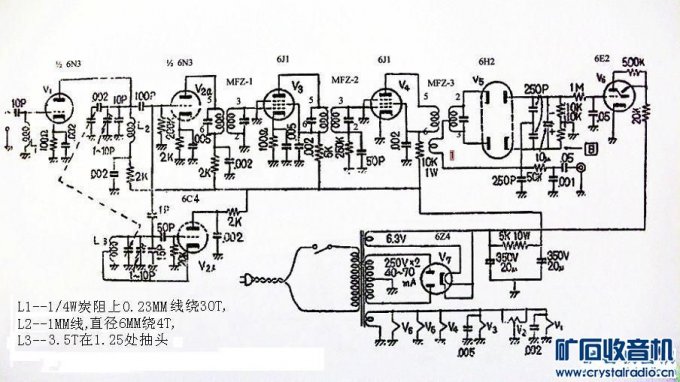

收音部分

关于调试：1，功放部分，按部就班，只要没有虚焊，错焊，元件数值相差不大都能成功，但要注意元件排列和走线。2，中放部

分，这部分的关键器件是中频变压器，我是用高频信号发生器调试的，先在二中放管栅极输入10.7M信号，调鉴频中频变压器次级和

初级，是喇叭声音最大，然后再一中放管栅极输入10.7M信号，调二中放中频变压器次级和初级，是喇叭声音最大。如果中频变压器

在上机前经仪器调试在10.7M，也可省去上面调试，待高频部分调试正常后一般都能出声，然后再调中频。3，高频部分，如果是初

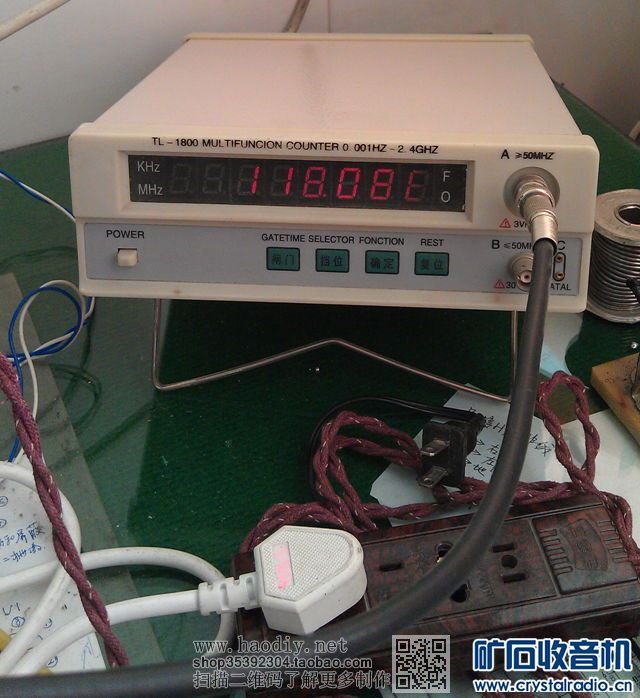

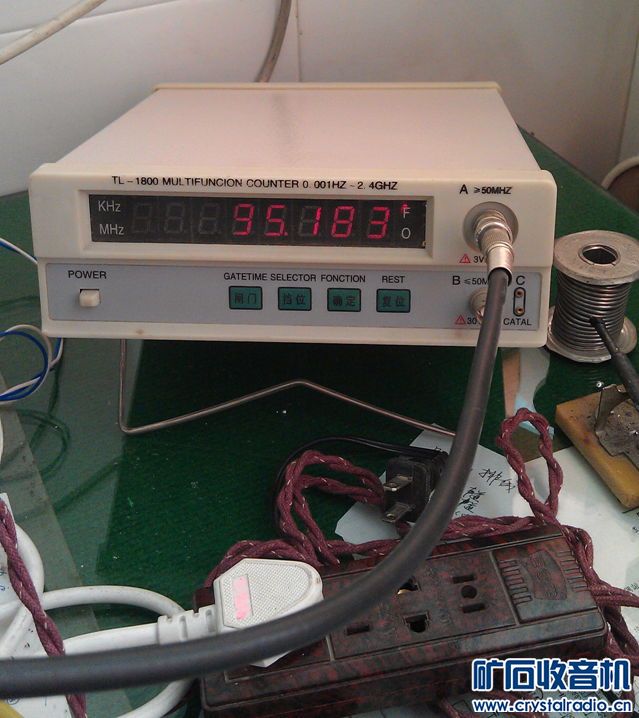

装者，可能问题多，先装本振，然后调试，将频率计探头放到本振线圈上（靠感应），低端调线圈间距，高端调与线圈并联的微调电

容，高低端都有影响，频率调在98.7-118.7M。本振调试正常后可装混频级和高放级，待出声后调一中频变压器是声音最大，最后再

统调。
