【参赛】6N5P胆机成功的制作

时间:2017-08-09 13:51来源:www.crystalradio.cn 作者:bg4av 点击:
【参赛】6N5P胆机成功的制作 ,矿石收音机论坛

图片 001.jpg (67.66 KB, 下载次数: 47)

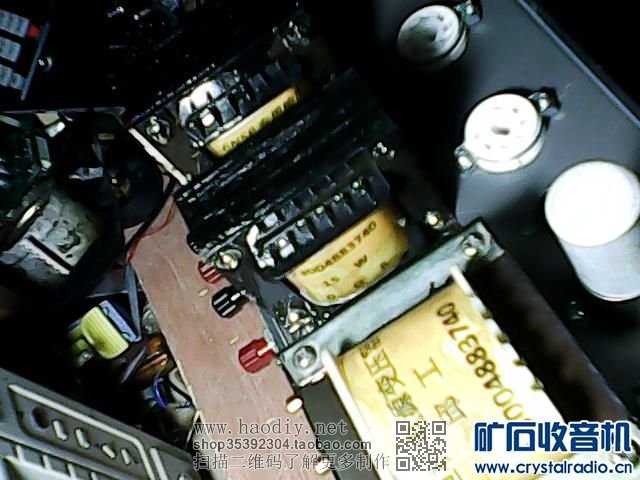

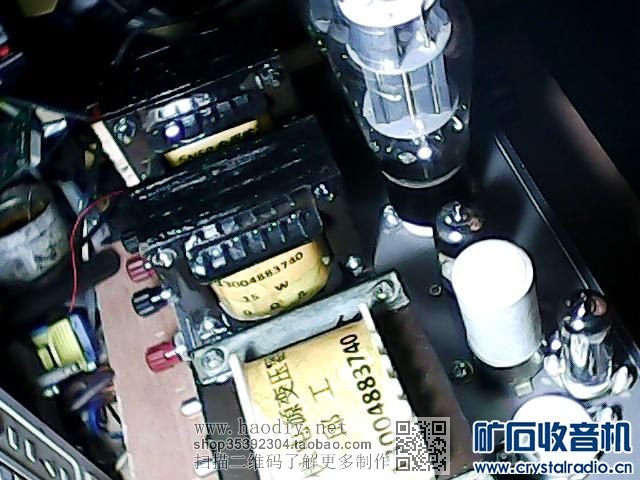

6N5P和输出变压器

【参赛】6N5P胆机成功的制作


图片 002.jpg (63.48 KB, 下载次数: 40)

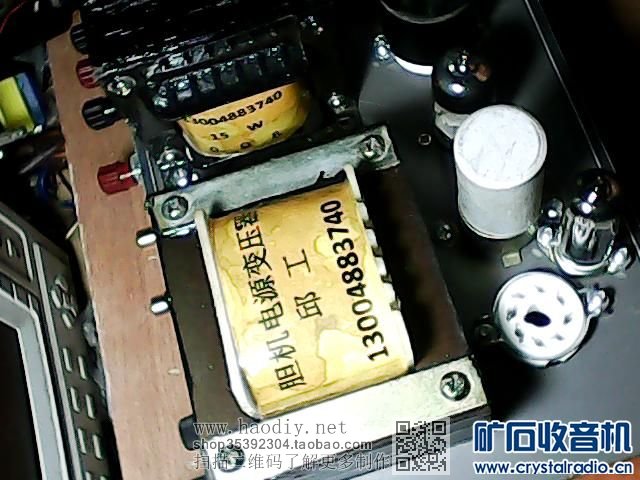

电源变压器

【参赛】6N5P胆机成功的制作


图片 003.jpg (63.2 KB, 下载次数: 43)

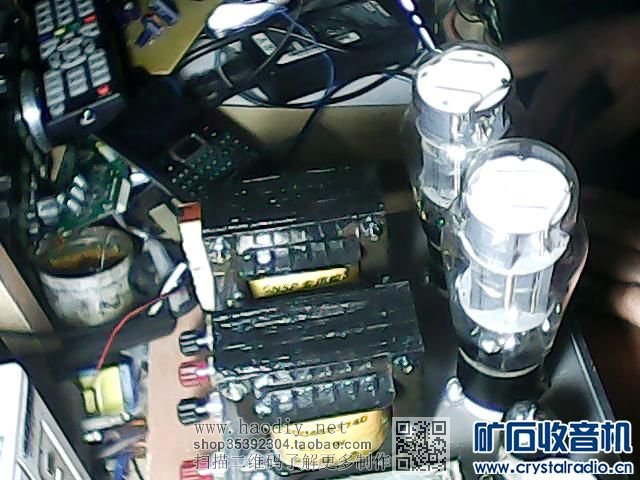

全照

【参赛】6N5P胆机成功的制作


图片 004.jpg (55.17 KB, 下载次数: 40)

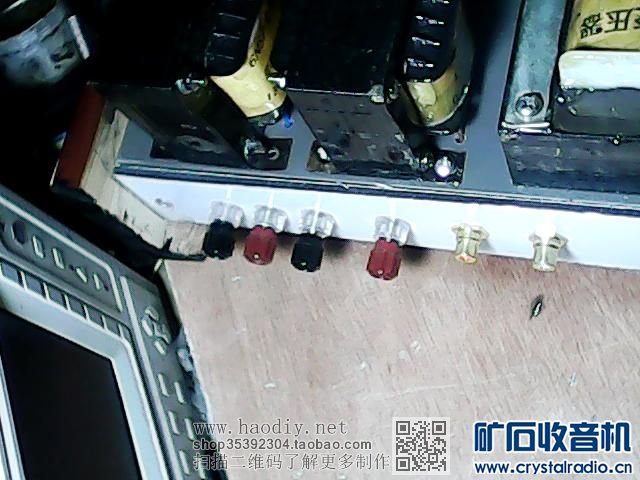

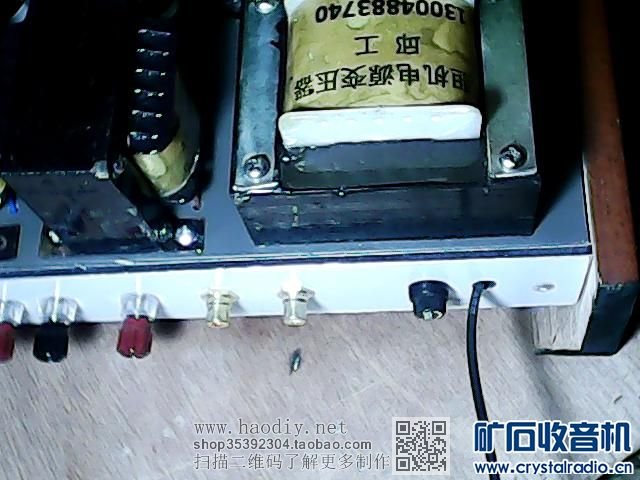

后面

【参赛】6N5P胆机成功的制作


图片 005.jpg (53.67 KB, 下载次数: 49)



后面

【参赛】6N5P胆机成功的制作


图片 006.jpg (29.56 KB, 下载次数: 35)

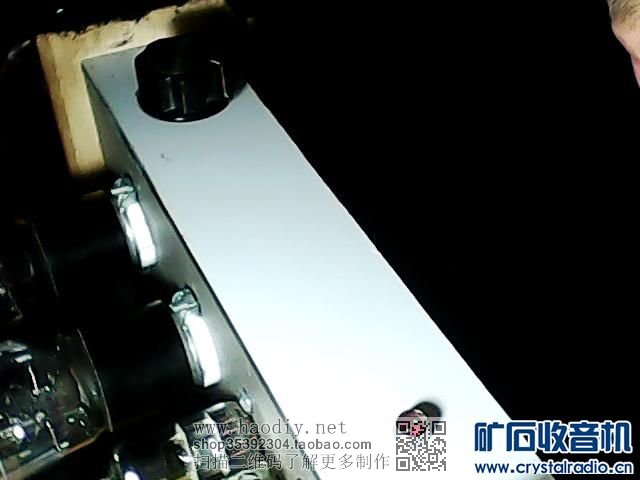

前面

【参赛】6N5P胆机成功的制作


图片 007.jpg (57.86 KB, 下载次数: 46)



无管全照

【参赛】6N5P胆机成功的制作


图片 008.jpg (76.09 KB, 下载次数: 33)

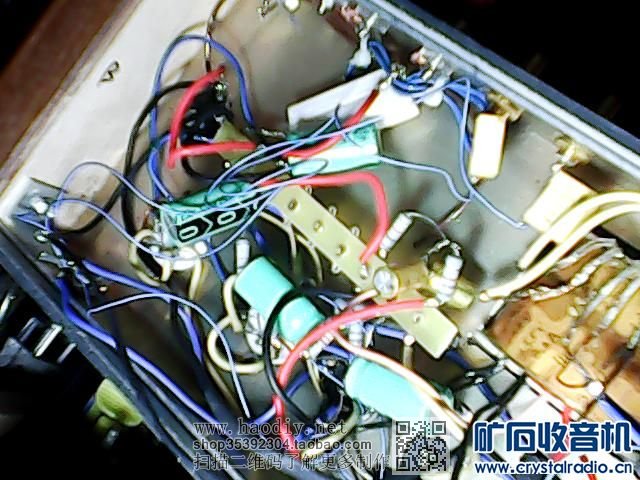

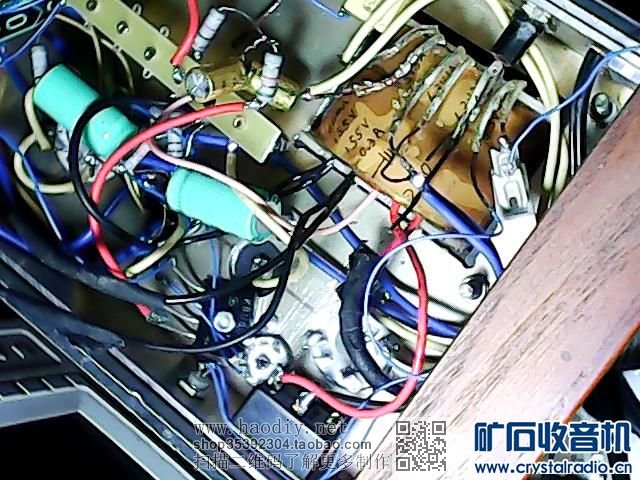

内部

【参赛】6N5P胆机成功的制作


图片 009.jpg (94.35 KB, 下载次数: 54)



内部

【参赛】6N5P胆机成功的制作


图片 010.jpg (54.93 KB, 下载次数: 36)

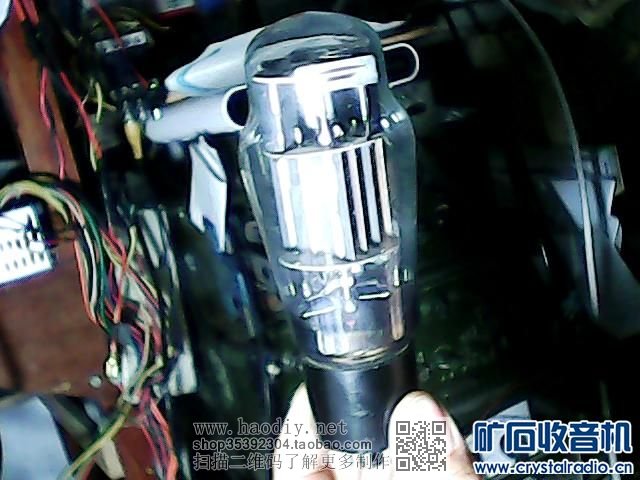

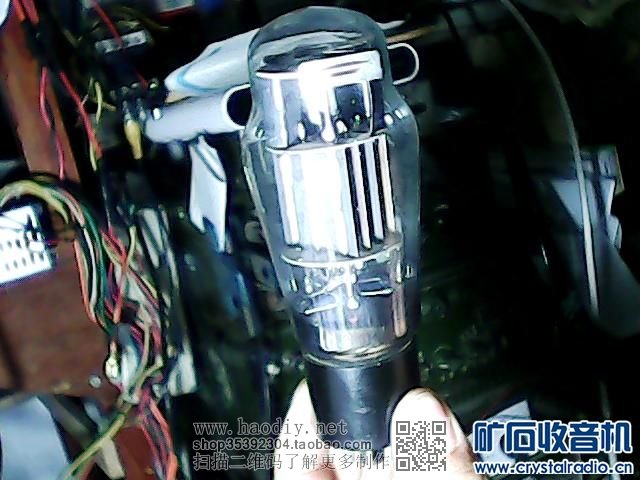

6N5P

【参赛】6N5P胆机成功的制作

又来图了!!!!!!!!!!!!!!!!!!!!!!!!


图片 011.jpg (55.94 KB, 下载次数: 42)



6N5P

【参赛】6N5P胆机成功的制作


图片 012.jpg (58.07 KB, 下载次数: 46)

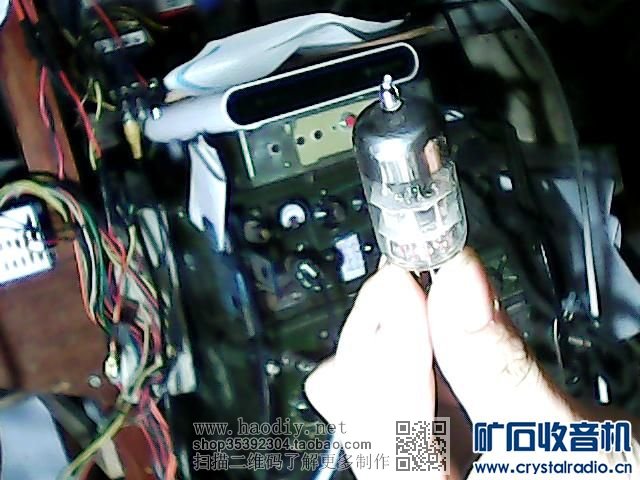

6N1

【参赛】6N5P胆机成功的制作


图片 013.jpg (54.94 KB, 下载次数: 31)



6Z4

【参赛】6N5P胆机成功的制作


图片 015.jpg (14.1 KB, 下载次数: 34)

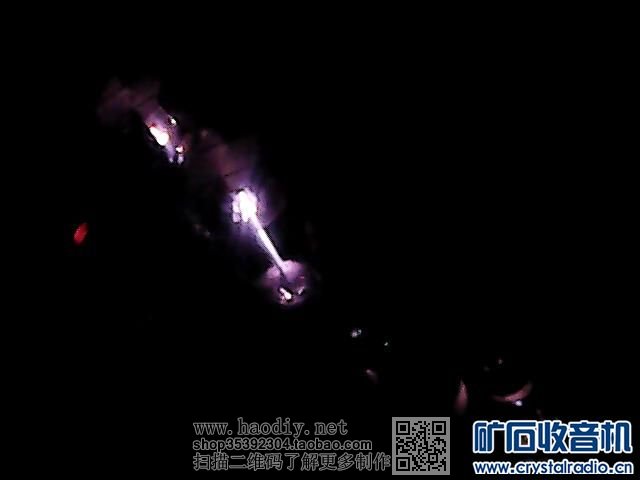

开机

【参赛】6N5P胆机成功的制作


图片 016.jpg (14.13 KB, 下载次数: 37)



开机

【参赛】6N5P胆机成功的制作

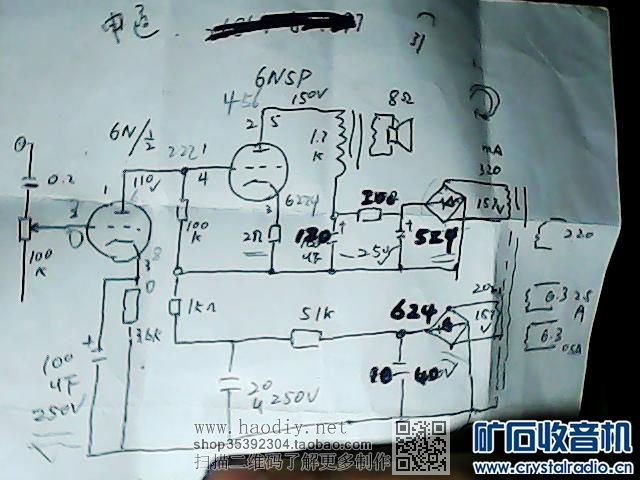

原理图来了


图片 014.jpg (53.03 KB, 下载次数: 57)



【参赛】6N5P胆机成功的制作

本机的制作过程如下;                                        本机用了两只双三极管6N5P和一只双三极管6N1,6只2瓦的水泥电阻,5只电解电容,1只100K的双连电位器,2只0.2UF的陶瓷片电容,2只莲花插座,3只由邱工提供变压器(电源变压器和2只音频输出变压器),邱工提供的铝盒和木板两块. 第一步;先确定变压器,接线柱,灯座,电容以及电位器的位置,再在邱工提供的铝盒上开孔. 第二步;在铝盒上面按装电源变压器,灯座,输出变压器,并且固定牢靠.在机身侧面按装接线柱,莲花插座,另一侧安装电位器. 第三步;在铝盒里面按图纸焊接,两边加上邱工提供的木板作为装饰。 第四步;检查焊接是否有错,待检无错时(不插电子管)通电检测各级电压是否在220~230之间。 第五步;确定电压正常时插入电子管,试机。莲花插座接入音频信号,调动电位器美妙音乐即入耳畔。
