工业级便携式微机DIY

时间:2017-08-14 17:09来源:www.crystalradio.cn 作者:崂山 点击:
工业级便携式微机DIY ,矿石收音机论坛
工业级便携式电脑DIY
    绪
现今笔记本电脑已经普及和升级,能够满足大多数便携式场合要求了,如现场采访、差旅旅途、技术服务等笔记本是少不了的。可是作为工业现场编程调试工作人员,特别是油田现场软硬件工作人员的我,对成品笔记本电脑大却不以为然。这是因为笔记本电脑的先天缺憾决定了的,它在油田现场有诸多不便。其一显示屏亮度不够,油田现场井场大多都是阳光明媚的室外,白天难以显示清晰的图案图形;其二笔记本电脑的显示分辨率太低,导致滚屏操作频繁,软件里往往不能和桌面电脑的分辨率一致,给软件开发和使用造成不便;其三适合军工、工业级的笔记本价格昂贵,普通家用或者商用笔记本在工业现场严酷的环境如高温、高湿、灰尘、震动下极容易损坏挂掉。
为解决这些问题,购买现成的工业级别的成品笔记本似乎不太容易。于是自己DIY了一台试试。经过一番周折,我的这台私人便携式工业电脑终于出炉并投入使用,感觉还不坏。下面把制作过程经历记录发布出来。分为六个部分讨论。

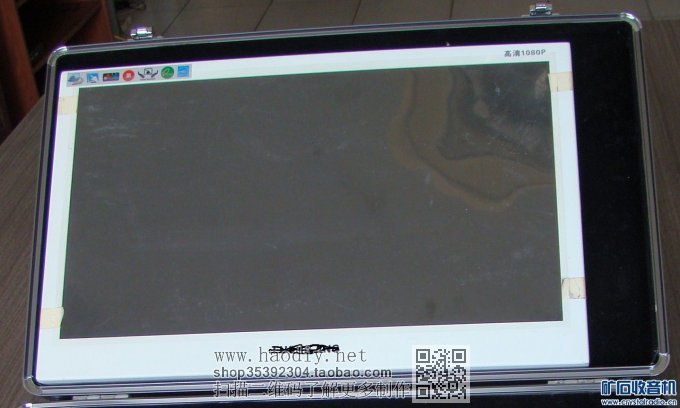

一、        显示器选择
显示器的亮度和分辨率是本便携式电脑的核心,要找一款分辨率数据达标,超高亮度体
积面积还小的货色,也不是太容易。还好有淘宝可搜,为避免广告嫌疑这里不说品牌,仅说说它是一款飞行航模显示用室外显示器,因为飞行航拍、水上水下航拍图像的好坏,往往必须在室外现场即时显示出来,这样阳光下显示清晰航拍图像是基本要求,且需要便携小体积面积,因此它恰好满足道士的需求,因此毫不犹豫拍下。它的技术指标如下所示:
                       显示器边框尺寸:                宽380mm x 高240mm x厚18mm
                有效显示面积尺寸:                宽345mm x 高195mm
                亮度                    500 cd/m2
                对比度                  700:1
                显示物理分辨率          1920 x 1080
                        显示接口                HDMI
                要求供电                DC12V  2A

               工业级便携式微机DIY

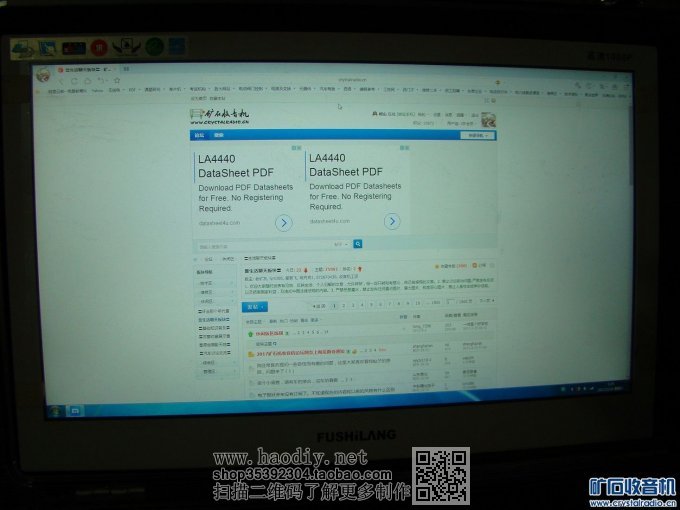

                显示亮起的效果
               工业级便携式微机DIY

    要说明的是,显示分辨率高的话屏幕尺寸不能太小,否则图形字体会很小没法看;而屏幕尺寸也不能太大,否则就是台式机,便携不了。

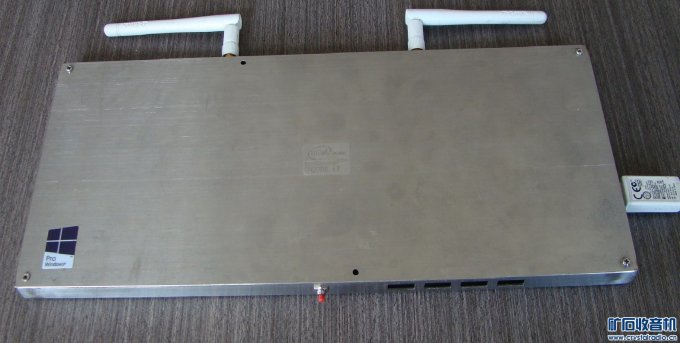

二、        电脑主板和主机机箱选择
找个废笔记本,只要主板和显示口完好就成,把它拆开,放入一个自制的不锈钢金属盒子里就得。所有原散热面积凡是紧固在原壳体的,仍然还是紧固在新的不锈钢壳体上。
我用的是原联想笔记本电脑主板,CPU和内存都是原配,无线网卡是后配的,里面主要依赖热熔胶来固定主板,很难看就不拍照里面了。主要型号指标如下:
    主板:联想笔记本主板
                  CPU: Inter(R) core(TM) i7-5500U CPU  @2.4GH  4核心
                    内存:8 G单根
                    硬盘:120G固态
                无线网卡   1个
                蓝牙        有
                    USB接口  2个
                    标准  TP接口  有
                HDMI接口    1个
                电源适配器及接口  DC20V

            主机尺寸(带不锈钢壳体):长310mm 宽x 140mm x 厚14mm
            工业级便携式微机DIY

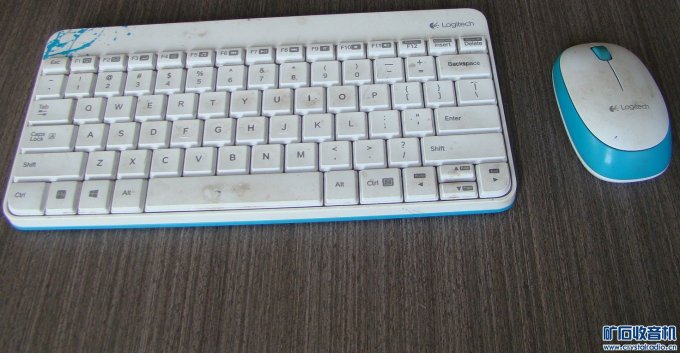

三、        键盘与鼠标
      USB无线鼠标和键盘套装

       工业级便携式微机DIY

四、        外壳与固定
     定制箱体尺寸: 440mm x 27mm x 70mm
     双密码锁  有便携提手
     显示器恰好装进去且留出接插口期间的的空间,与箱体盖子用螺丝固定为一体,箱体盖子掀开角度可以调节,依赖自然倾角支撑,也可以加装支架限位倾角。

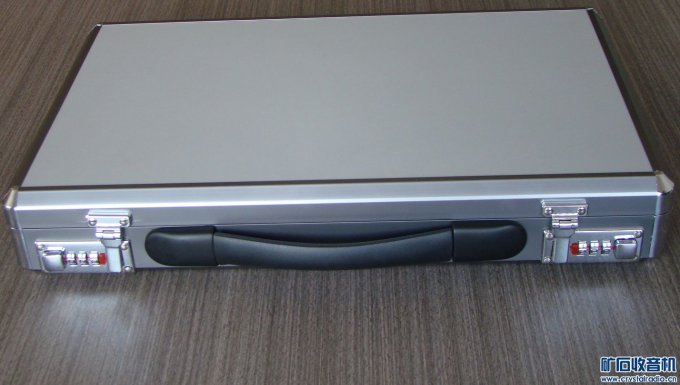

      以下是主机箱平放效果
     工业级便携式微机DIY

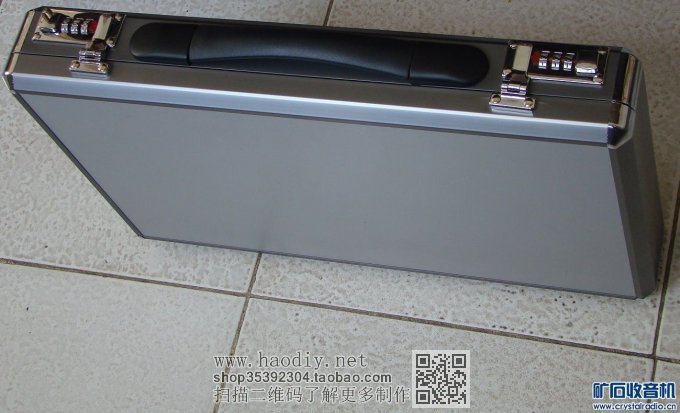

        以下是主机箱立起来,被便携提起的效果
       工业级便携式微机DIY

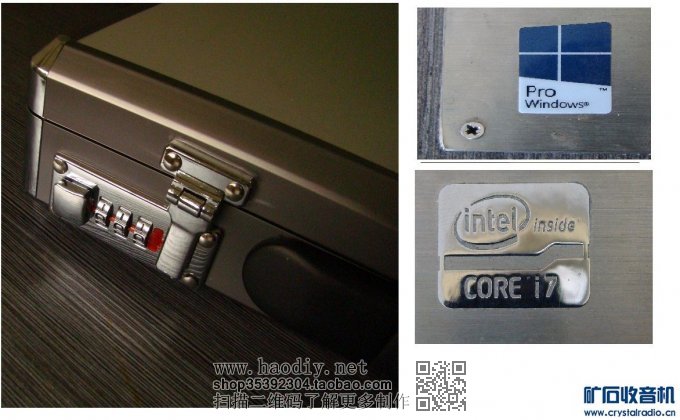

        以下是箱体外观细节
       工业级便携式微机DIY

五、        串口问题
            微机本身不带接串行口 我通过USB转com得到,另外增设 wifi_转com口1个

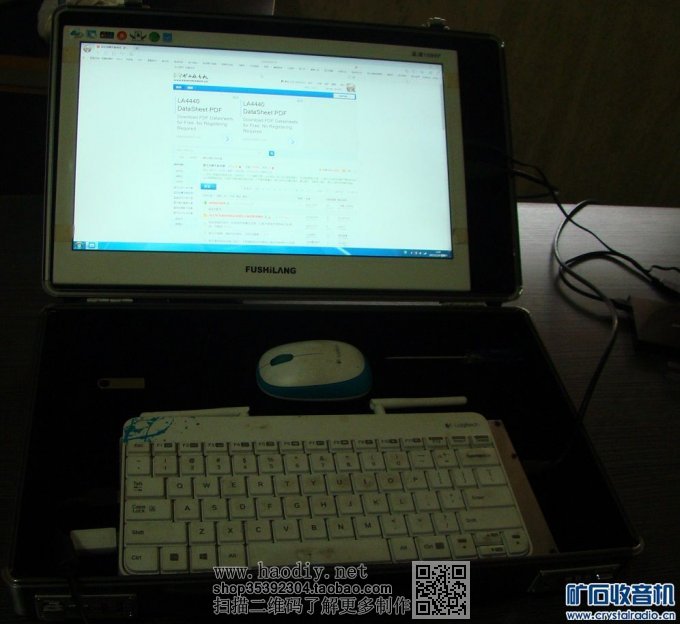

       整体电脑开机效果(晚上拍的)
               工业级便携式微机DIY
