自制锯芯 打造棹面台锯

时间:2017-08-15 15:57来源:www.crystalradio.cn 作者:365171757 点击:
自制锯芯 打造棹面台锯 ,矿石收音机论坛

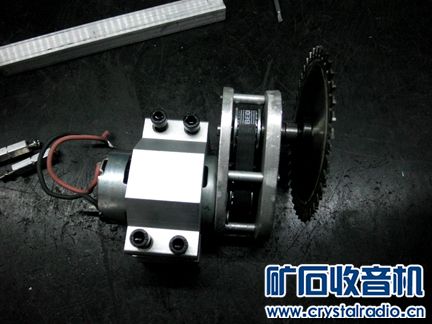

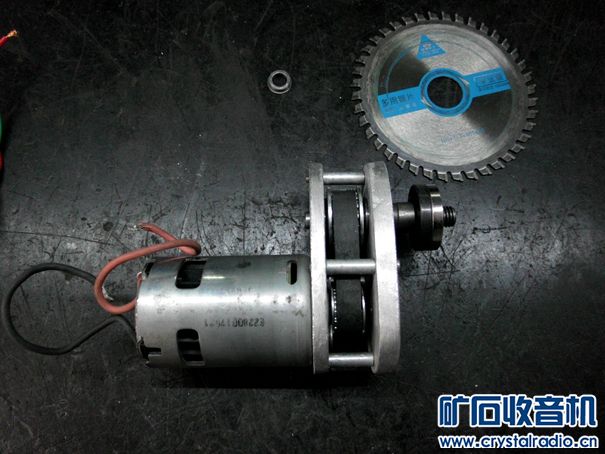

台锯的核心是电机和主轴,这两样我做成一体化了,这样方便配套任何台面做成锯可升降,倒角。由于平时制做胆机机箱,经常切铝,所以只需要锯片升降功能。下面就分享一下制做图片。完成了95%,持续更新。

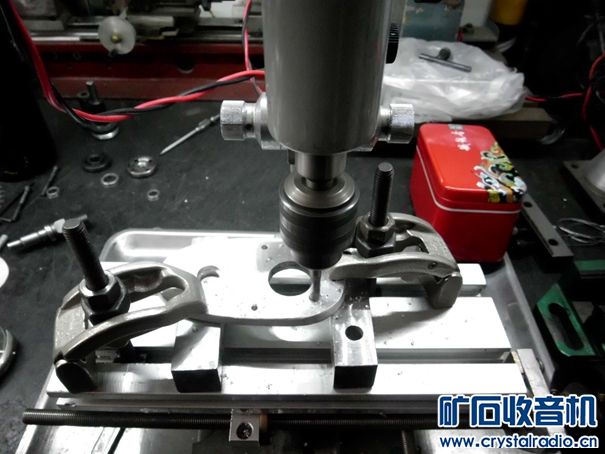

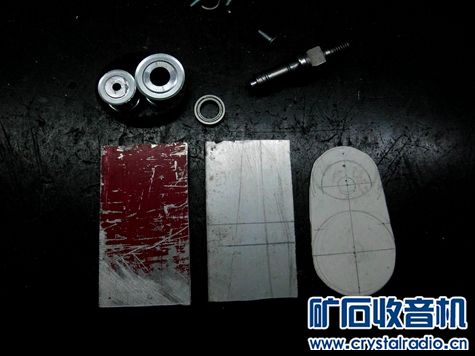

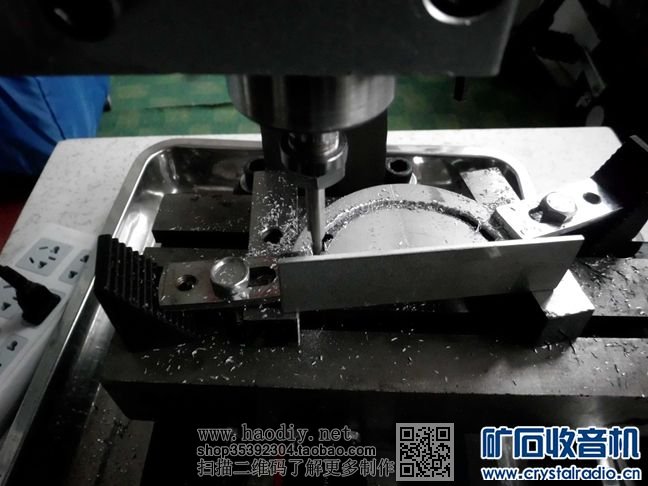

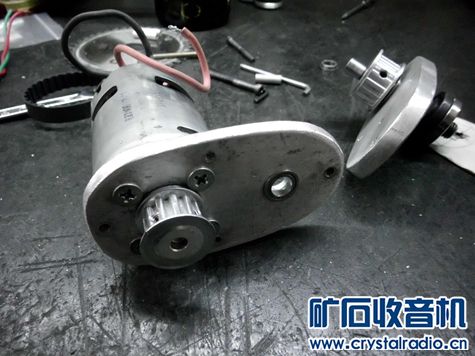

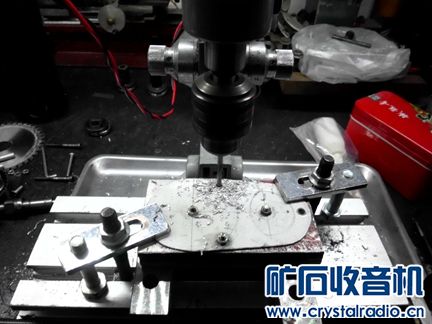

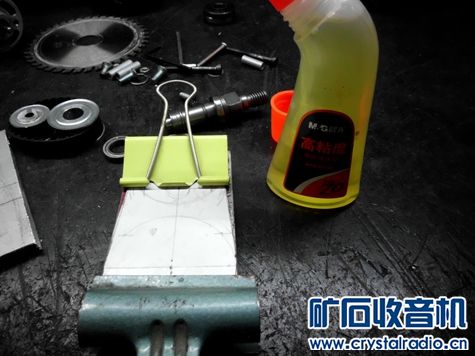

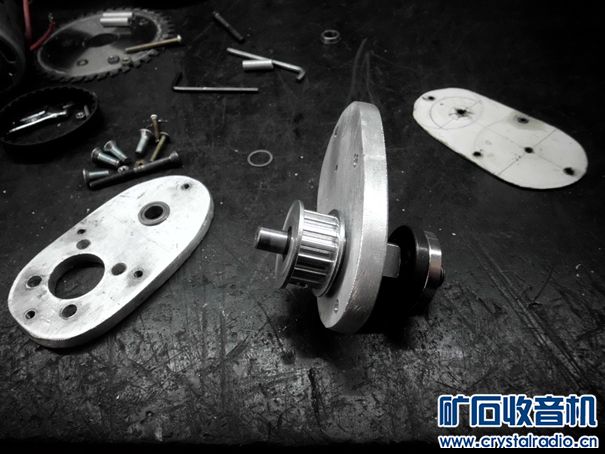

首先做主轴连接板,放样打孔
自制锯芯  打造棹面台锯


下载附件

2017-3-24 13:04 上传



自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯

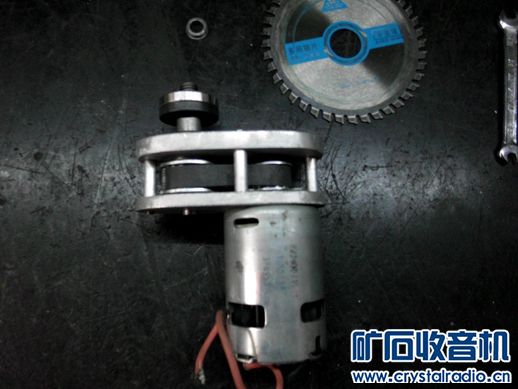

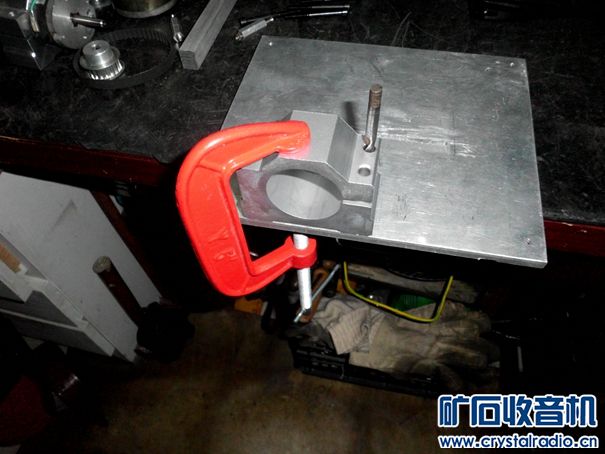

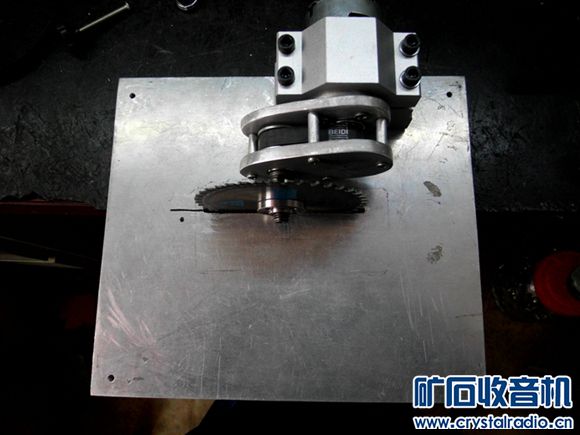

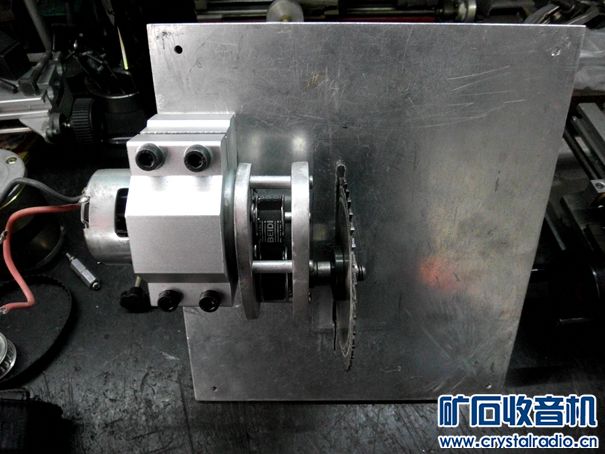

把锯芯总成用抱夹座安装在做好的台面上
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯

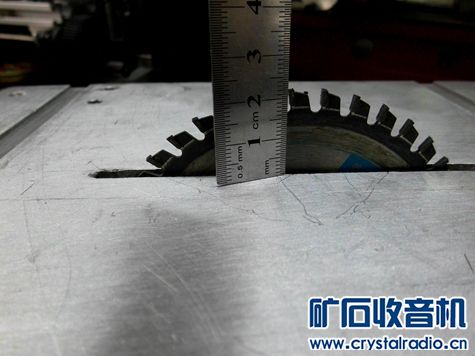

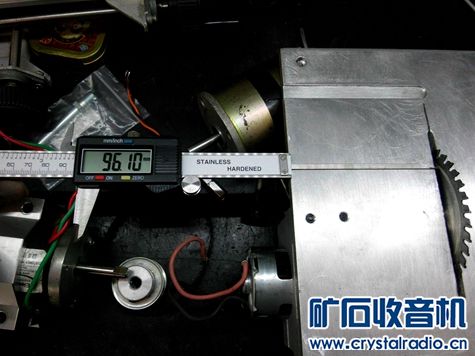

调整最高尺寸
自制锯芯  打造棹面台锯

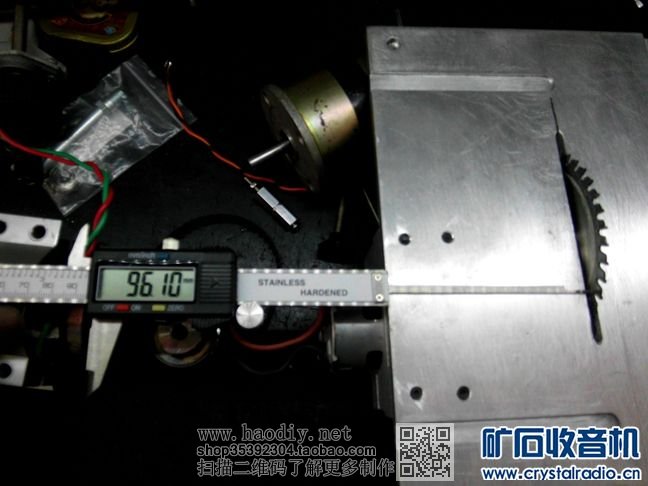

调整最低尺寸
自制锯芯  打造棹面台锯

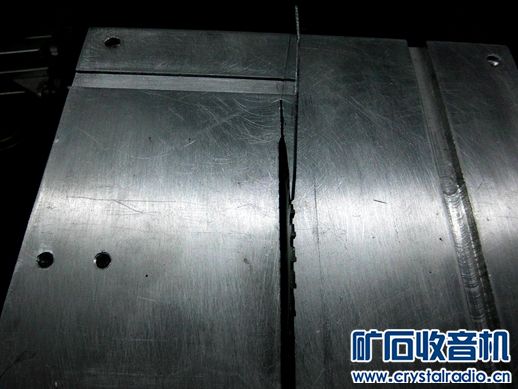

调整锯片
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯

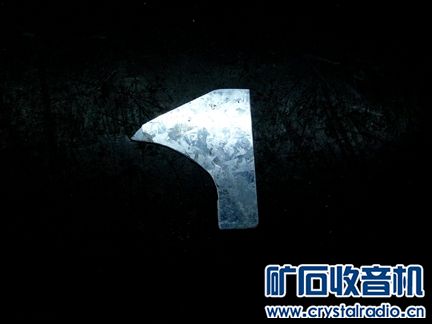

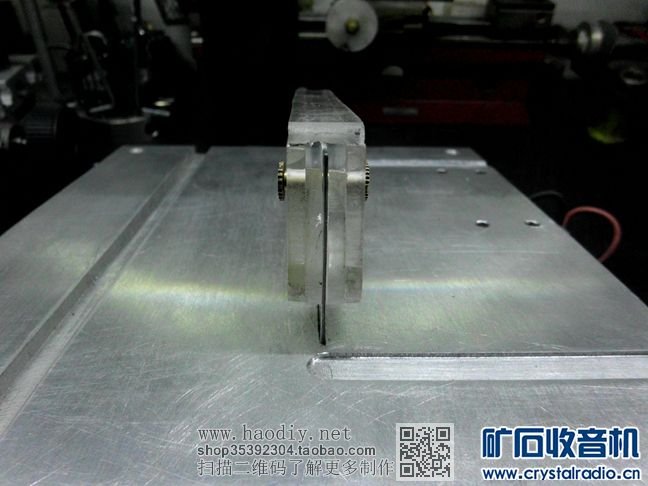

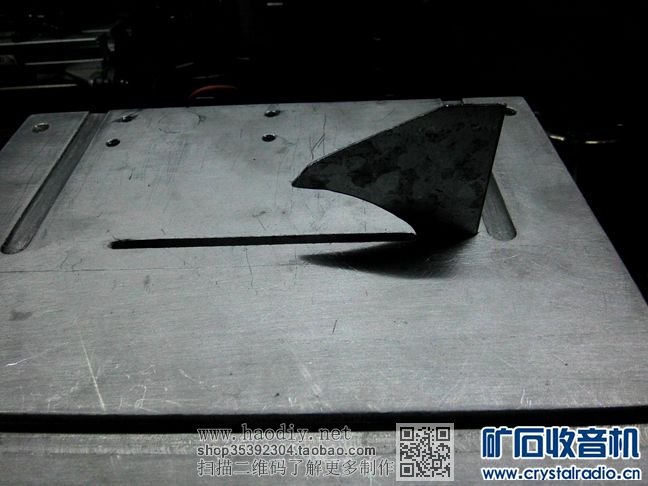

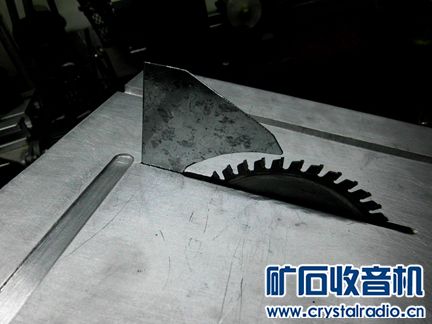

做成的分料刀
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯

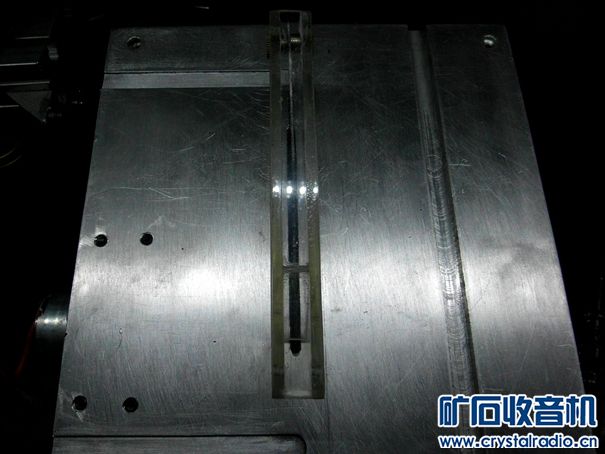

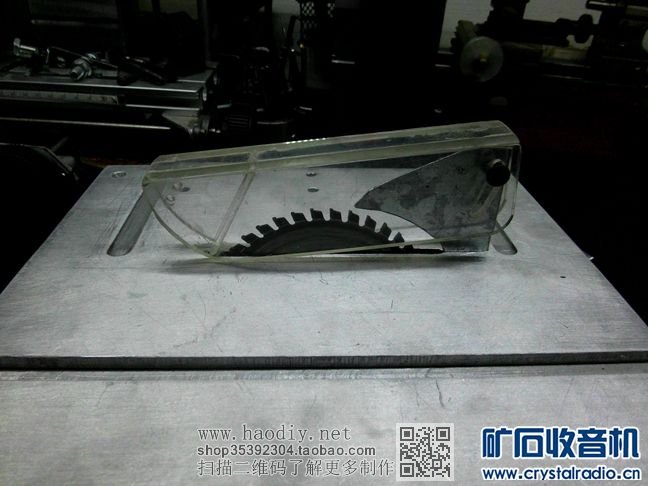

在做一个防护罩
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯

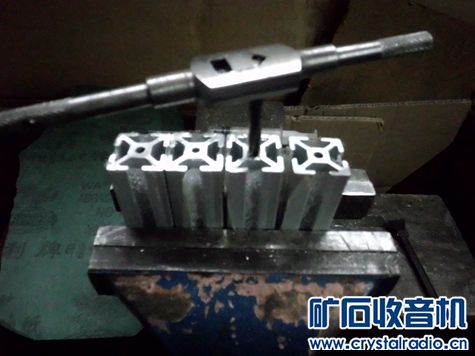

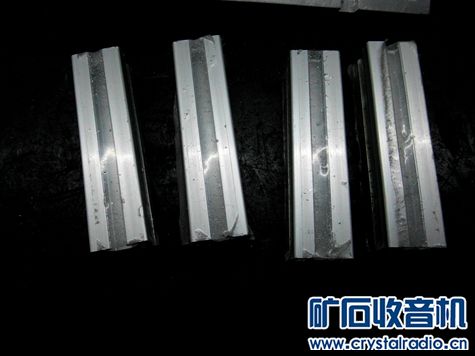

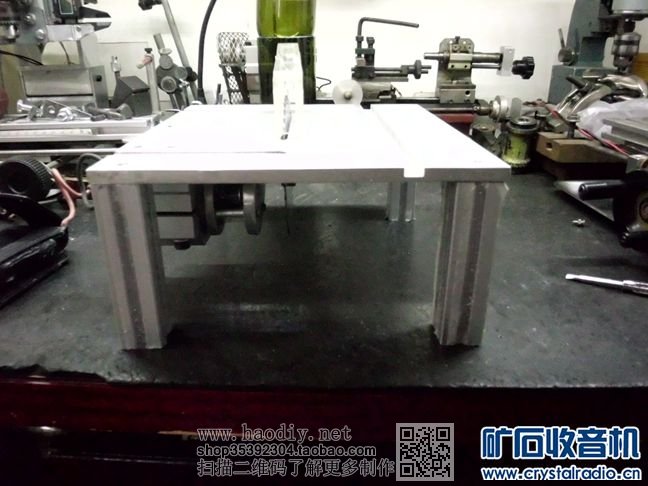

用25x25铝型材做台面脚
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯

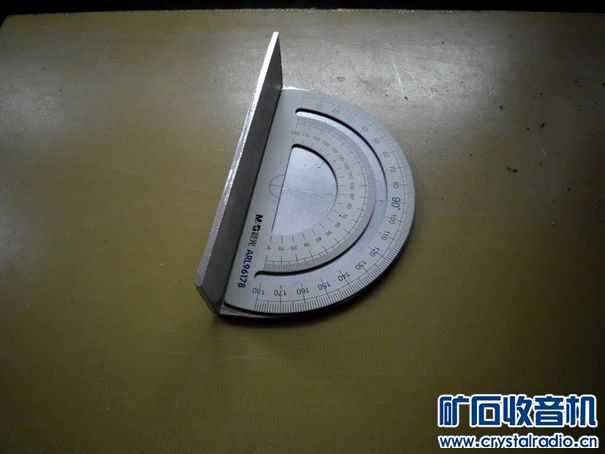

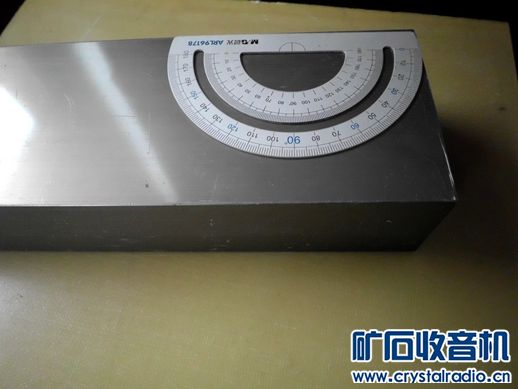

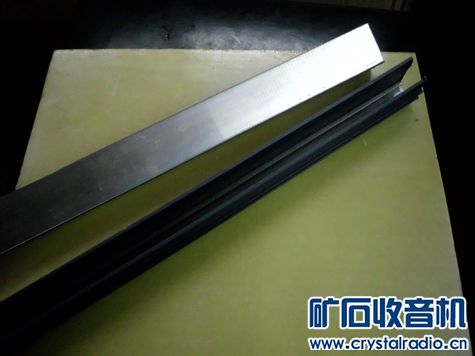

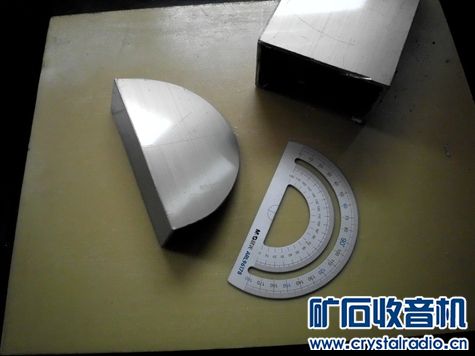

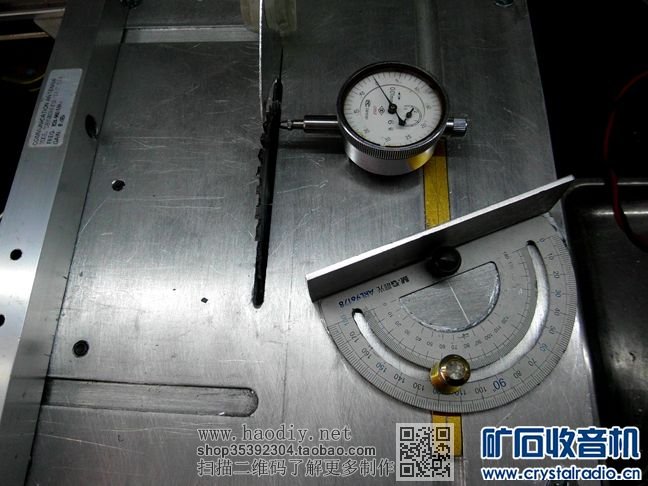

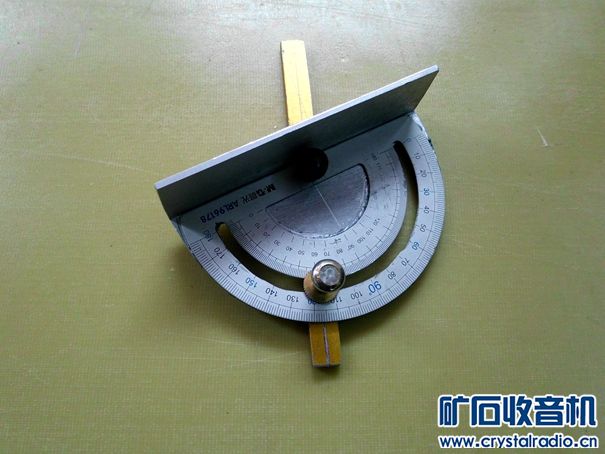

用窗户铝合金和学生铝材圆规尺做推把
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯

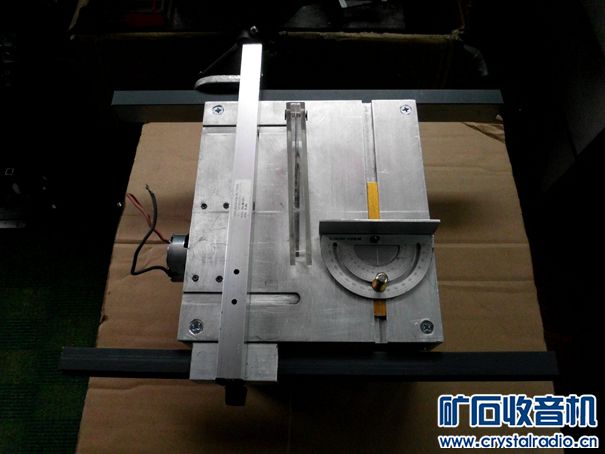

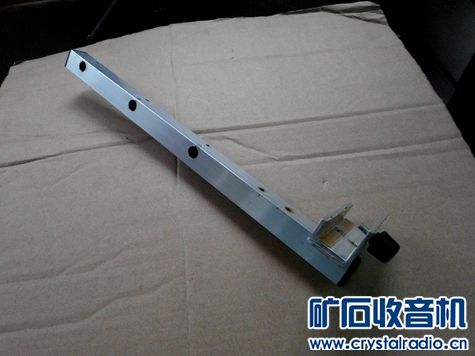

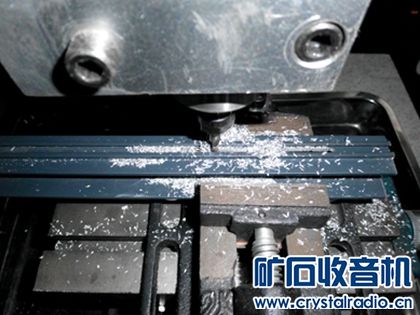

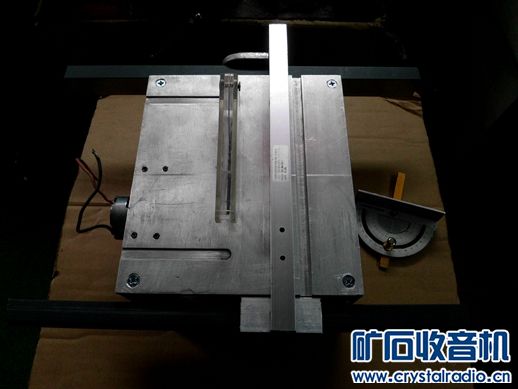

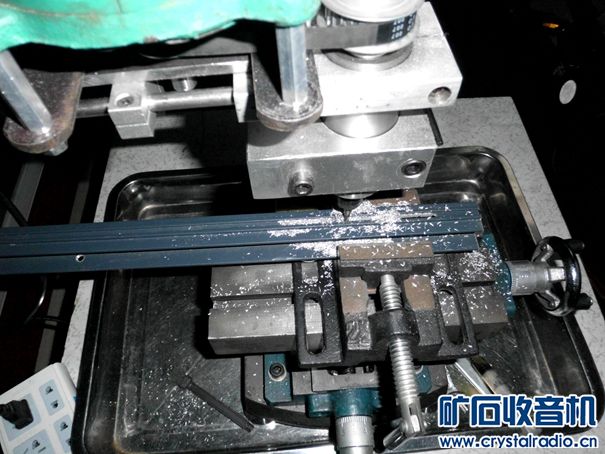

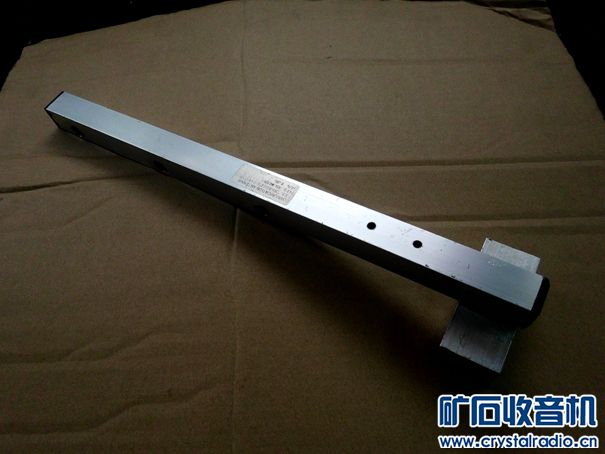

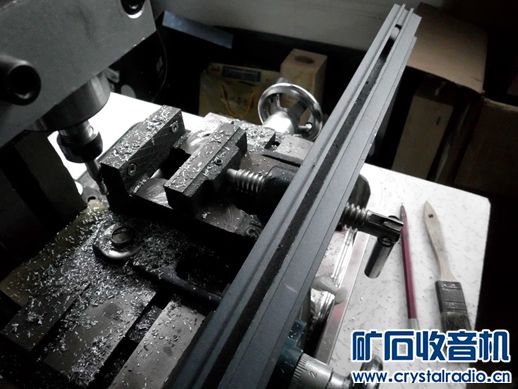

在用铝型材做靠山
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯
自制锯芯  打造棹面台锯





自制锯芯  打造棹面台锯





自制锯芯  打造棹面台锯
