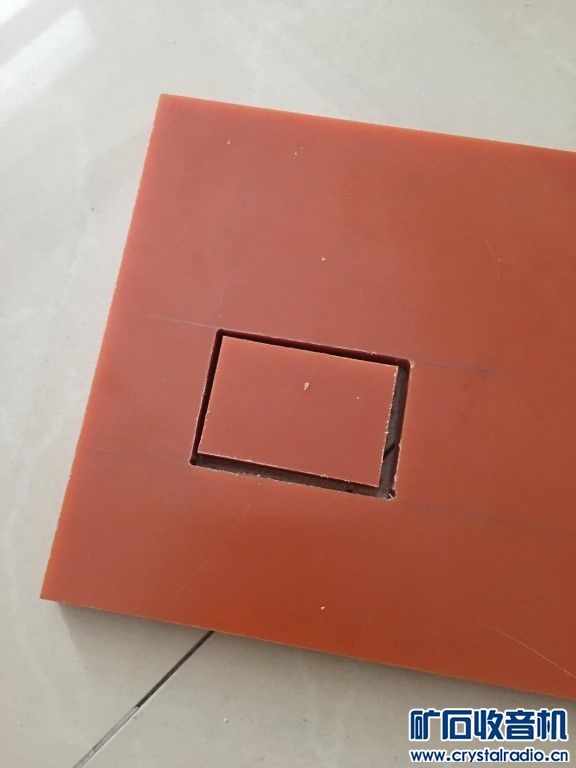

面板上雕刻机开孔


面板上雕刻机开孔


锯片槽


靠山插

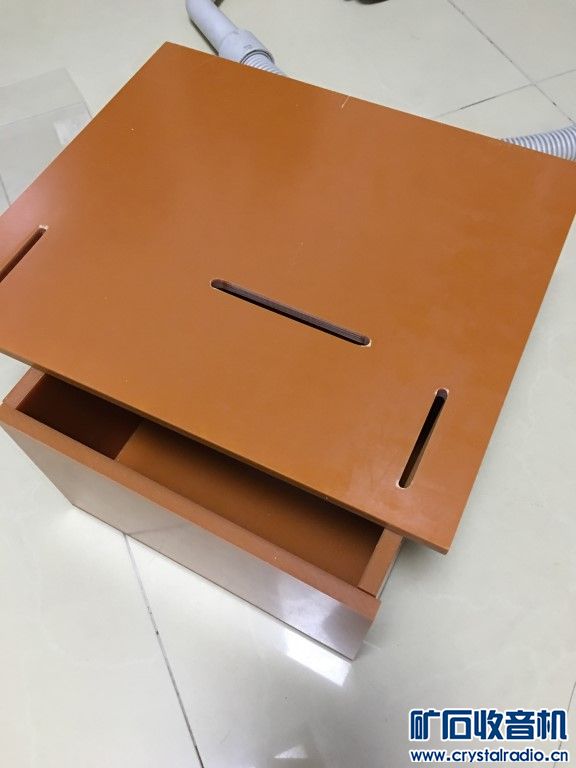

开好面板3个插


材料


买了一堆不锈钢内六角螺丝


买了两套电机调速控制器，这控制器很好用


这个是5A的，5A的调速器是一体的


这个是5A的


这个是10A的，10A的显示部分跟驱动部分是分离的


10A调速器


10A调速器驱动部分

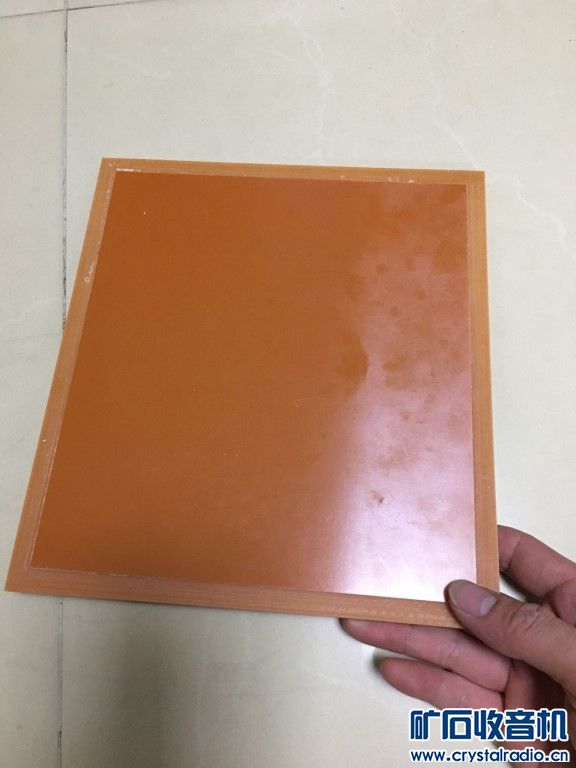

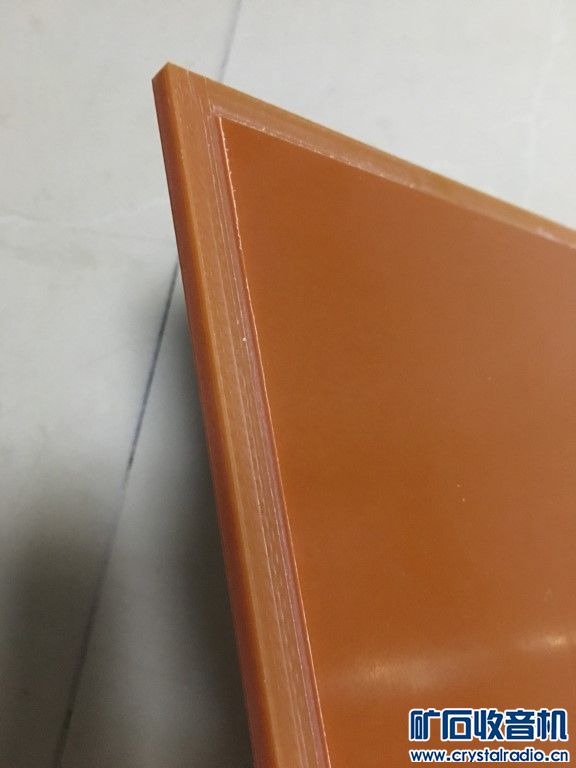

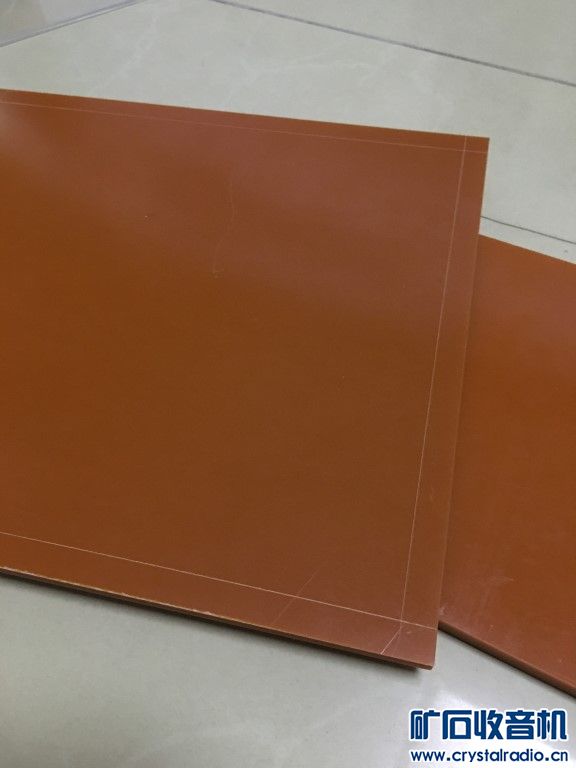

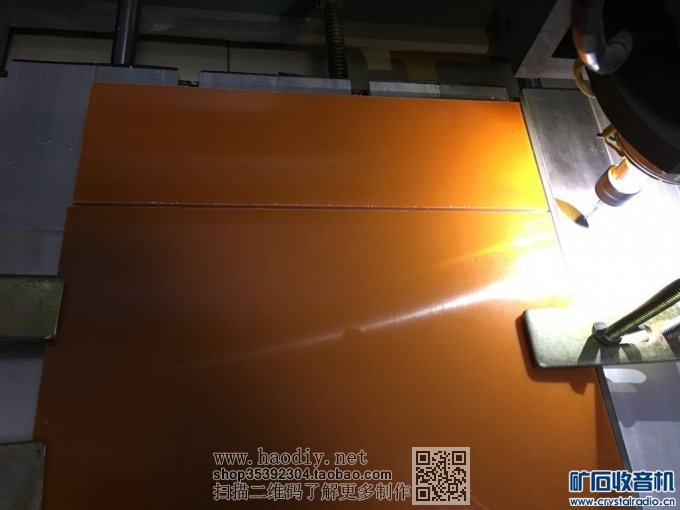

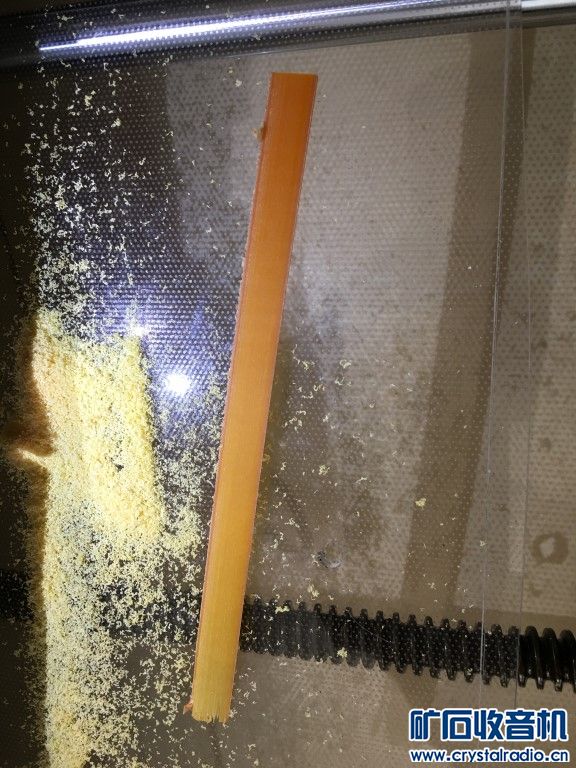

电木板都是10MM厚度，买来时卖家切割有0.5到1MM左右的误差，我全部自己上雕刻机修正


电木板都是10MM厚度，买来时卖家切割有0.5到1MM左右的误差，我全部自己上雕刻机修正


电木板都是10MM厚度，买来时卖家切割有0.5到1MM左右的误差，我全部自己上雕刻机修正


电木板都是10MM厚度，买来时卖家切割有0.5到1MM左右的误差，我全部自己上雕刻机修正


电木板都是10MM厚度，买来时卖家切割有0.5到1MM左右的误差，我全部自己上雕刻机修正


电木板都是10MM厚度，买来时卖家切割有0.5到1MM左右的误差，我全部自己上雕刻机修正


电木板都是10MM厚度，买来时卖家切割有0.5到1MM左右的误差，我全部自己上雕刻机修正

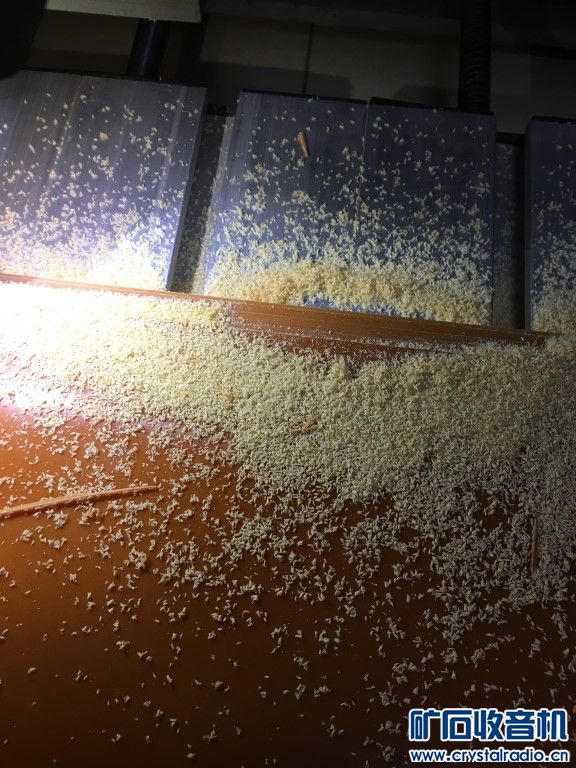

吸尘器随时备用


电木板都是10MM厚度，买来时卖家切割有0.5到1MM左右的误差，我全部自己上雕刻机修正


底板用机器铣出4条槽方便组装

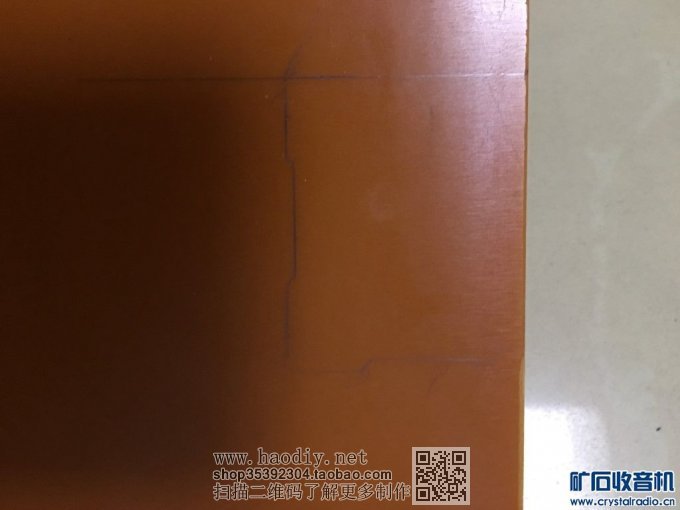

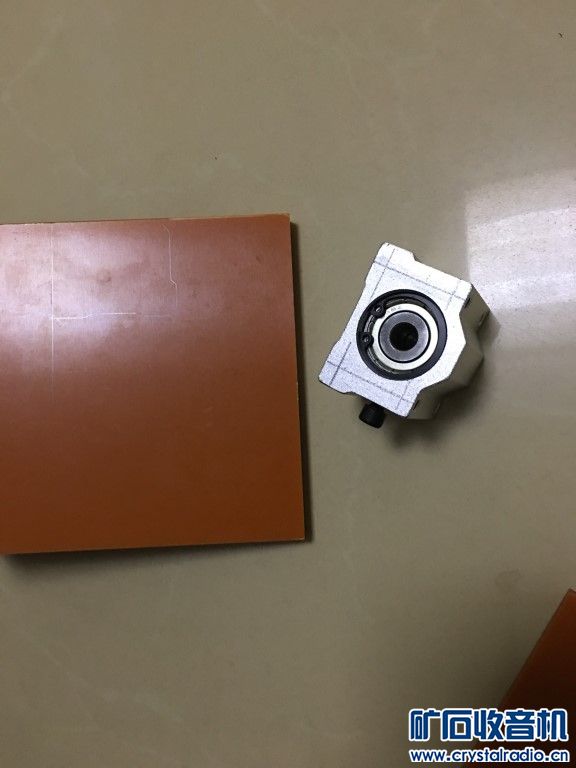

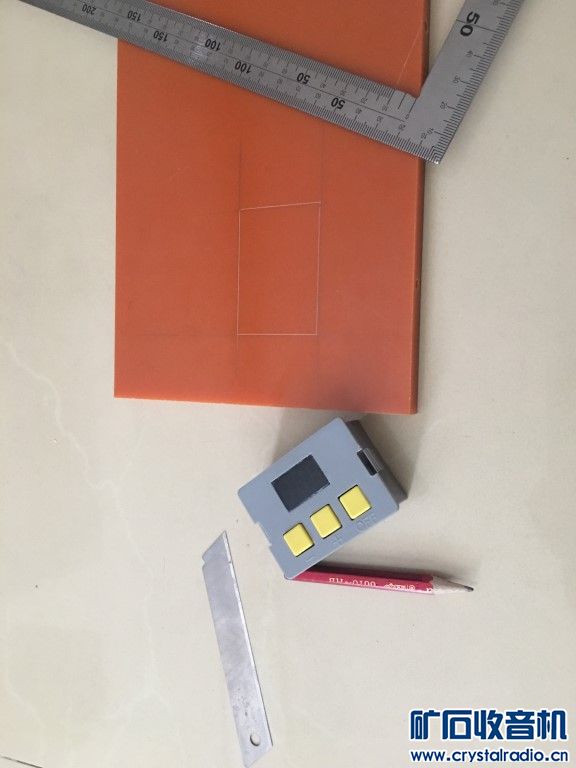

画线

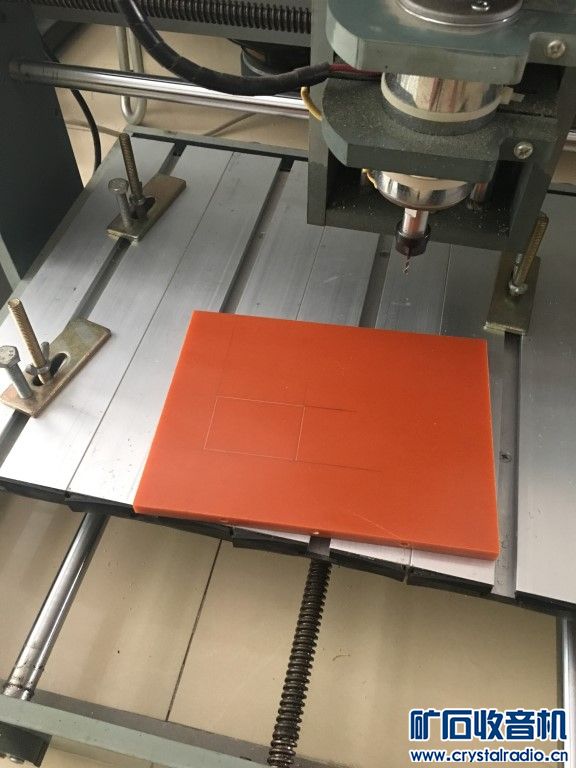

铣槽


铣好底板槽了


铣好底板槽了


铣好底板槽了，钻孔


铣好底板槽了，钻孔

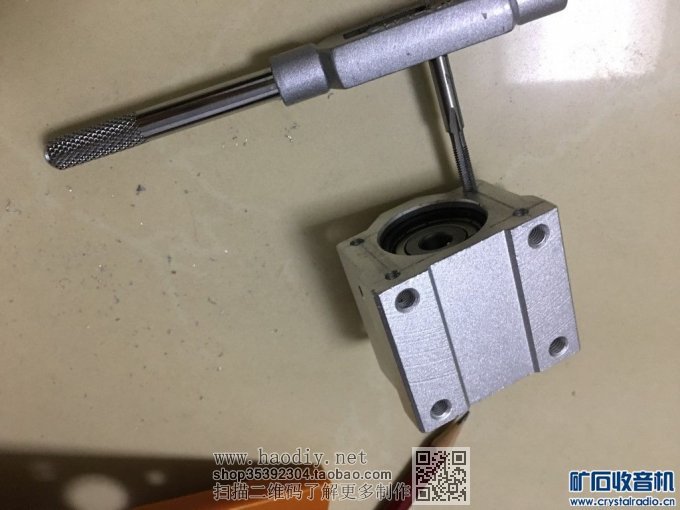

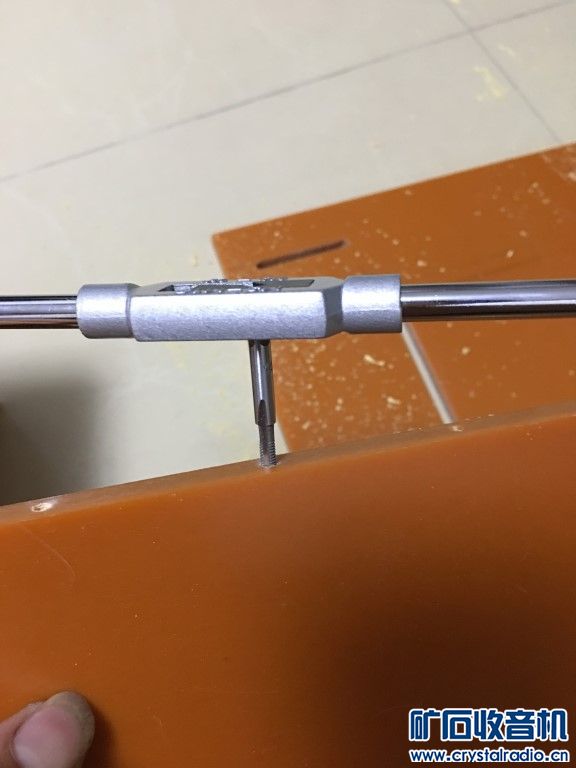

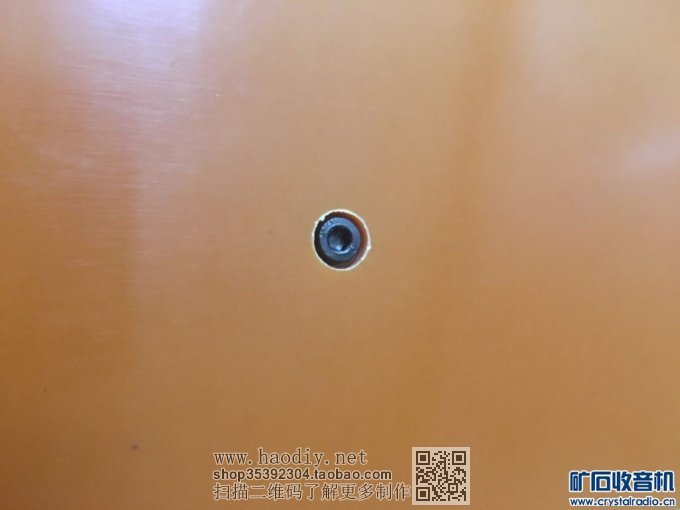

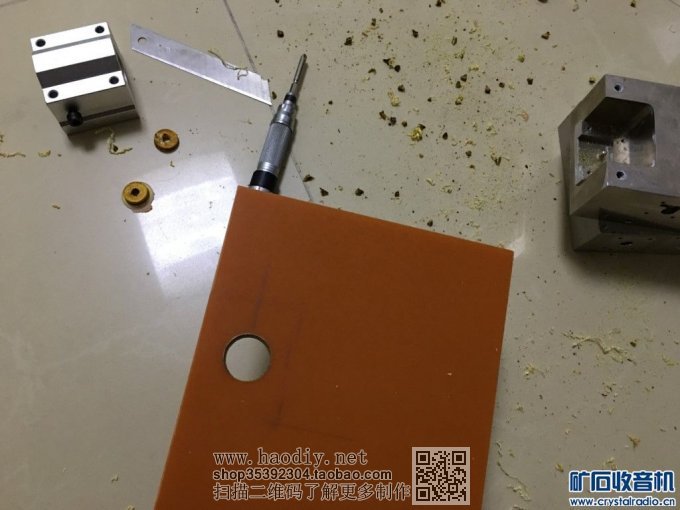

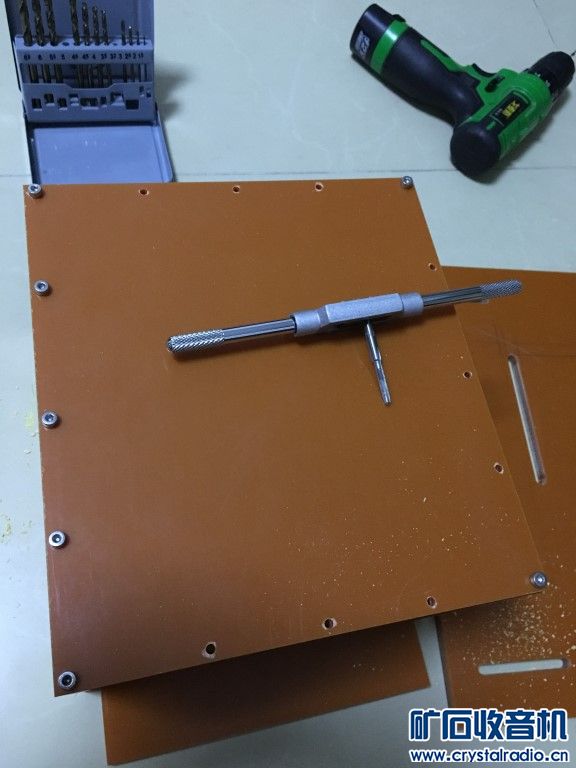

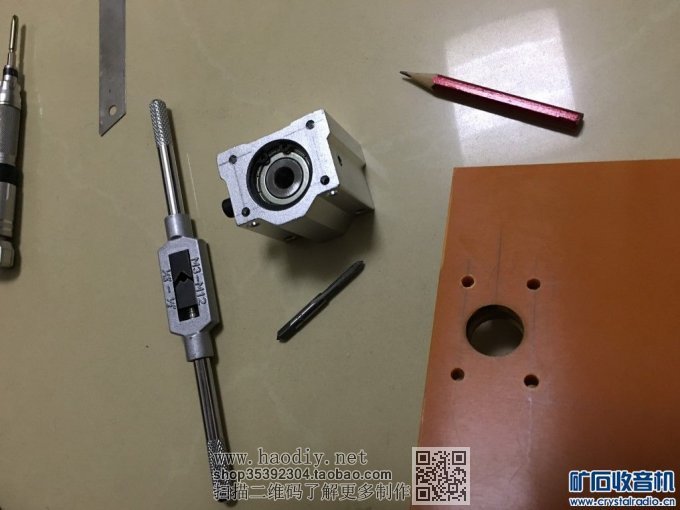

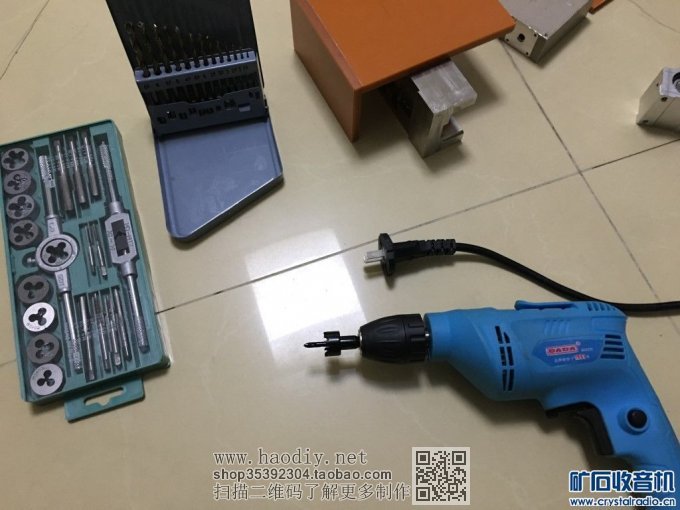

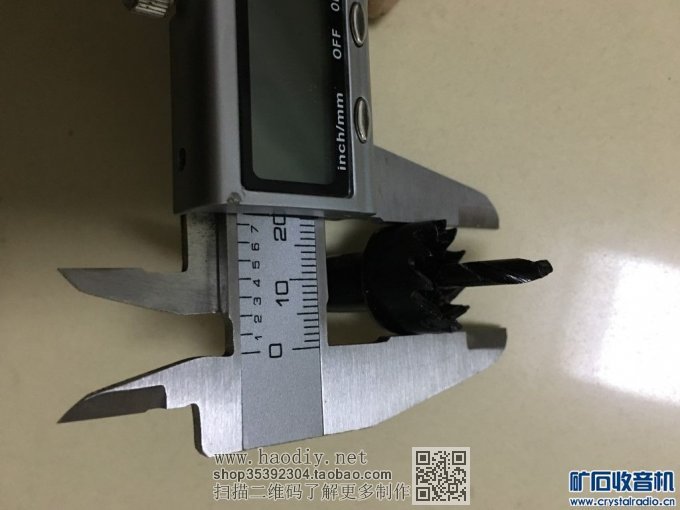

钻孔，攻丝


钻孔，攻丝

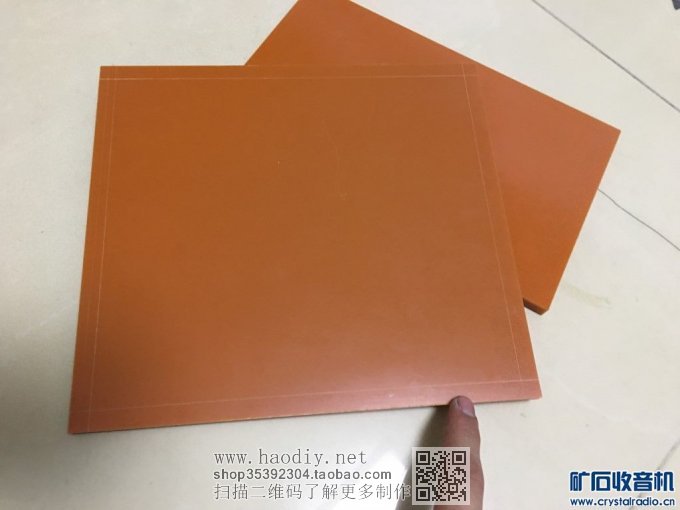

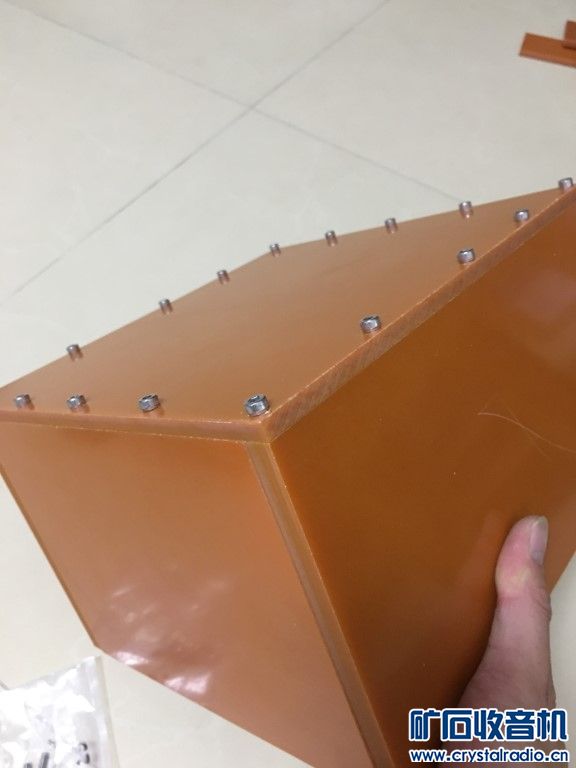

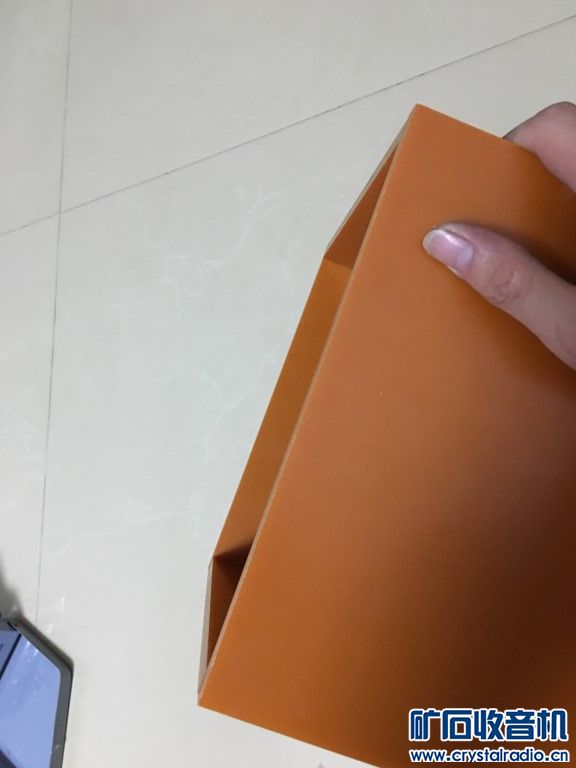

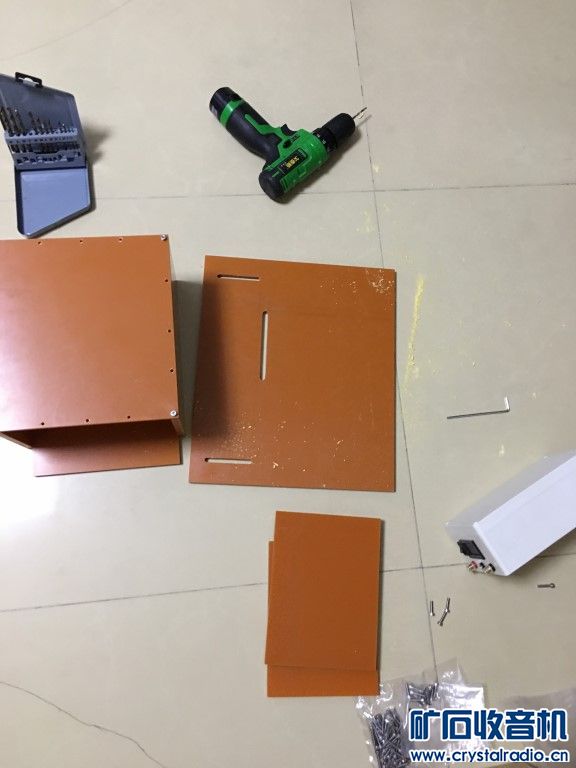

拼凑一下，还是很平整的


拼凑一下，还是很平整的


拼凑一下，还是很平整的


拼凑一下，还是很平整的


拼凑一下，还是很平整的


拼凑一下，还是很平整的


拼凑一下，还是很平整的


拼凑一下，还是很平整的

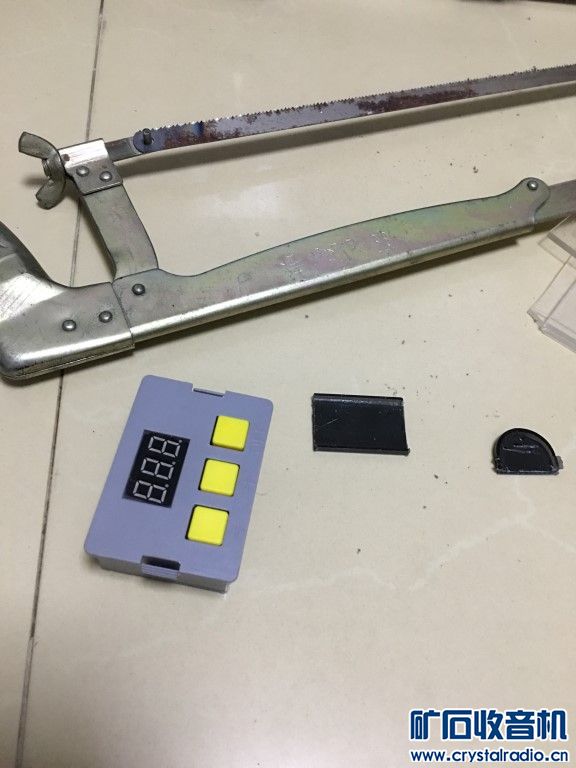

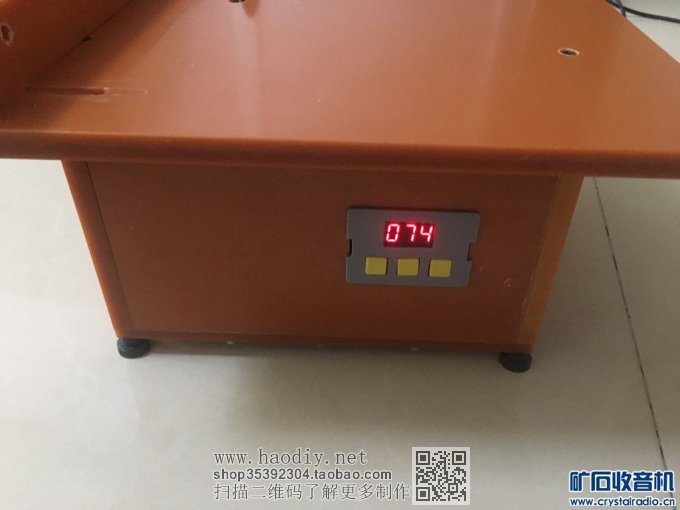

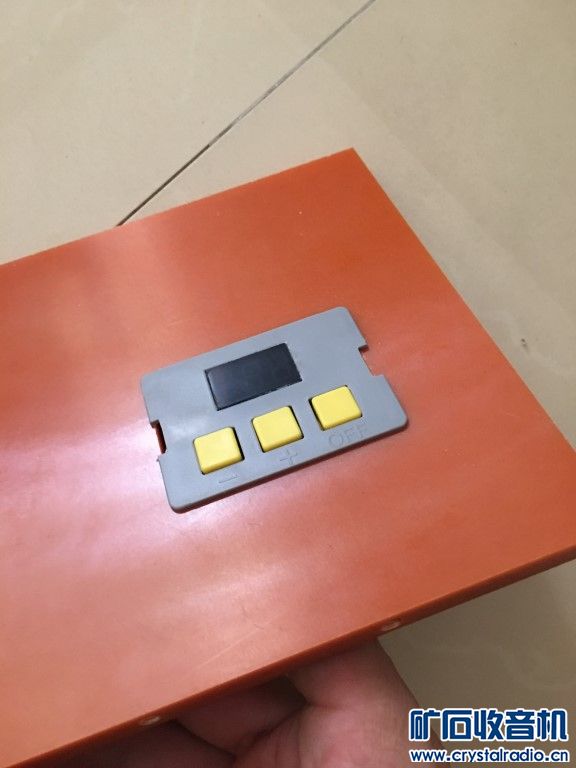

电机驱动器显示加个茶色玻璃看起来好看多，不那么刺眼

#p#分页标题#e#

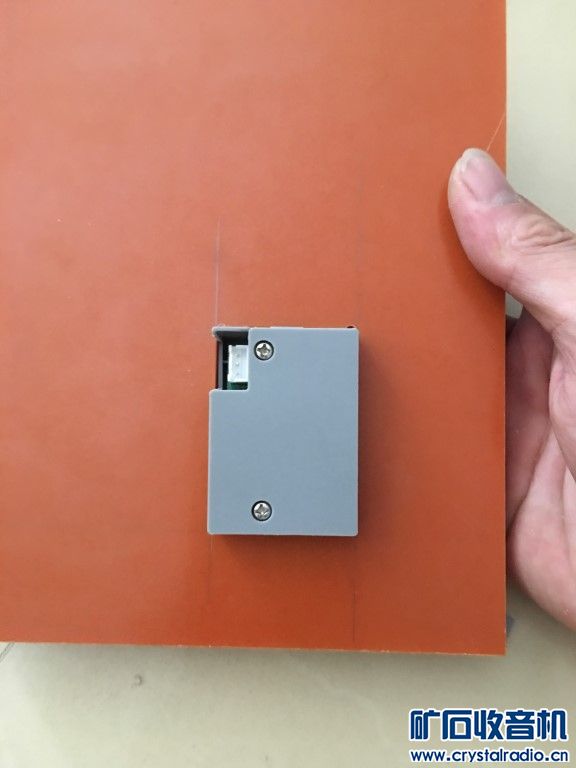

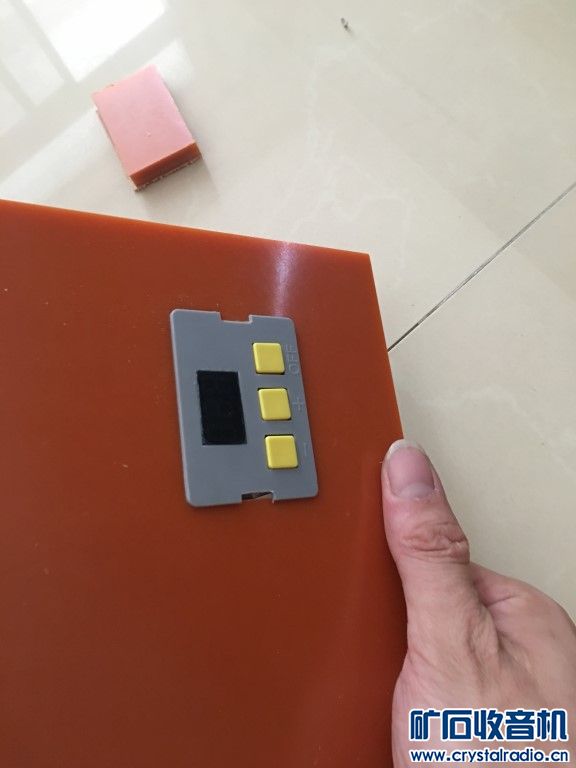

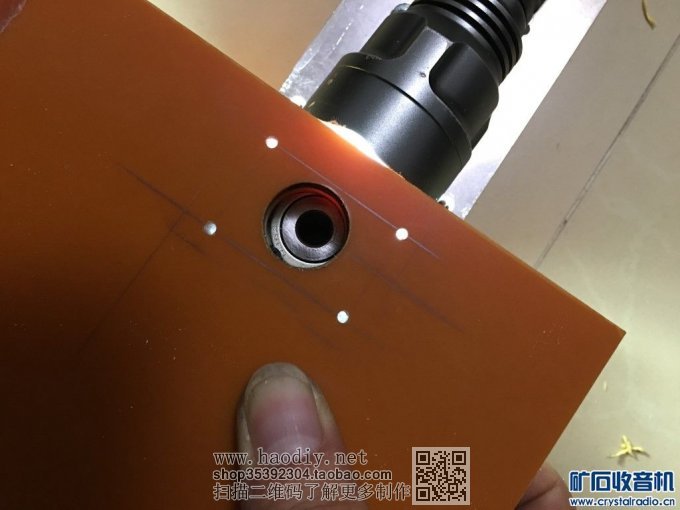

开电机调速器孔


开电机调速器孔


开电机调速器孔


开电机调速器孔


开电机调速器孔


安装好调速器面板

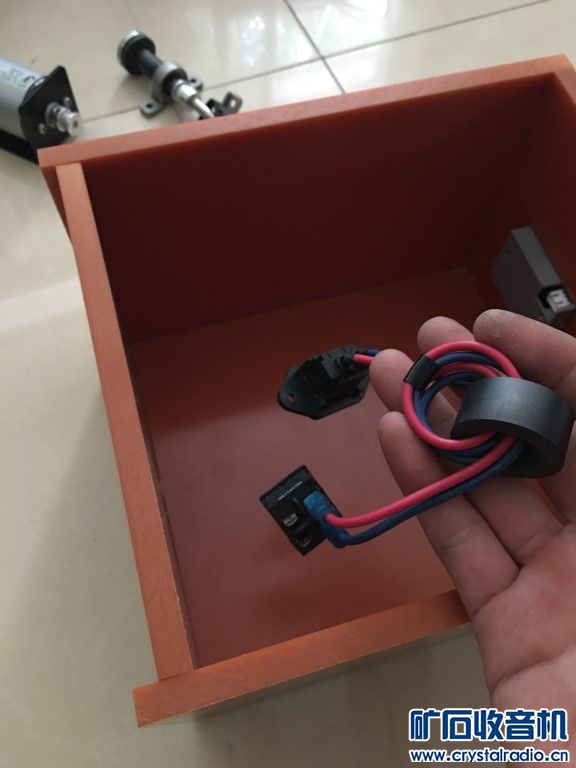

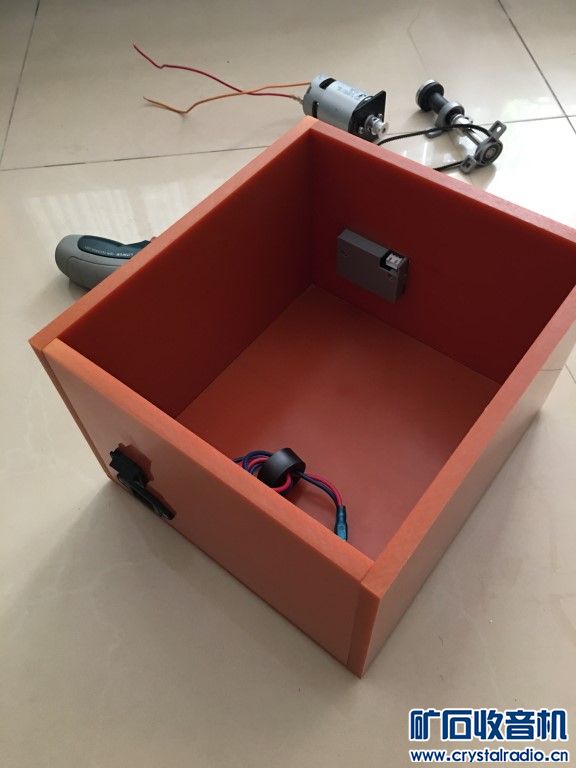

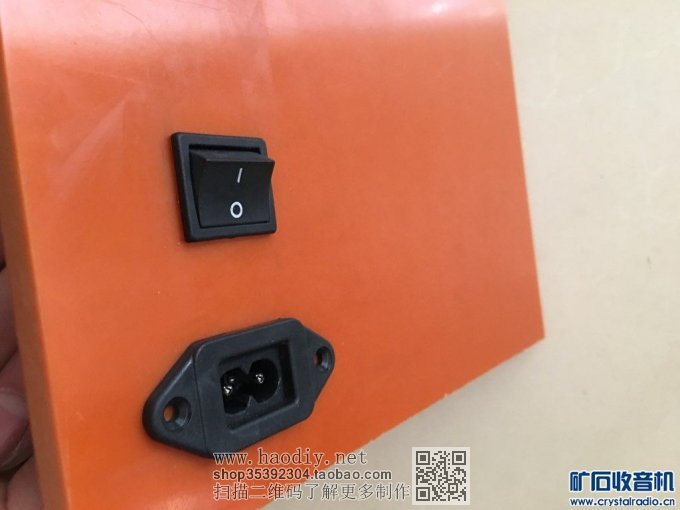

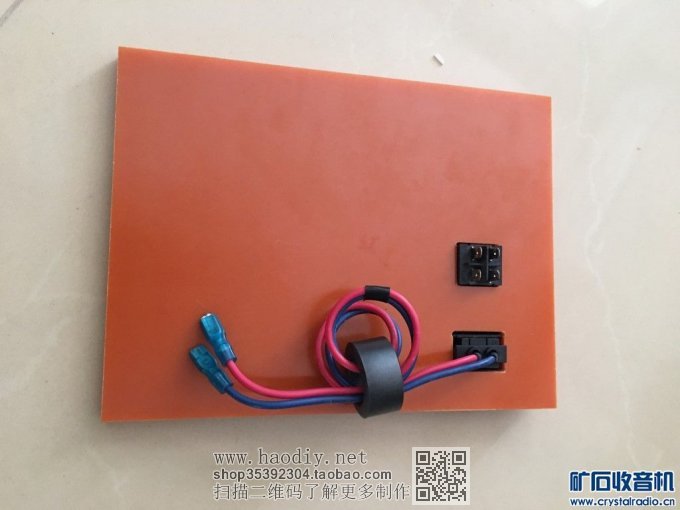

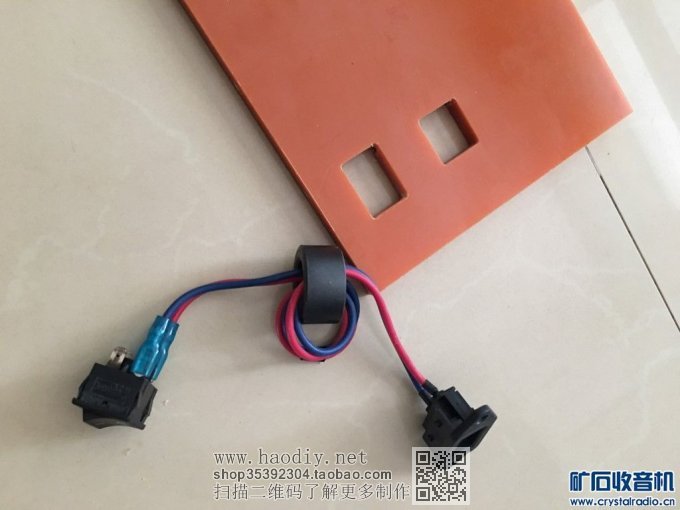

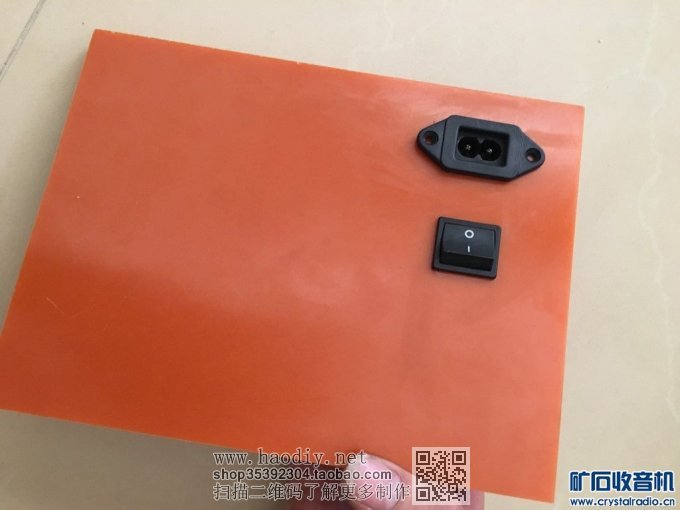

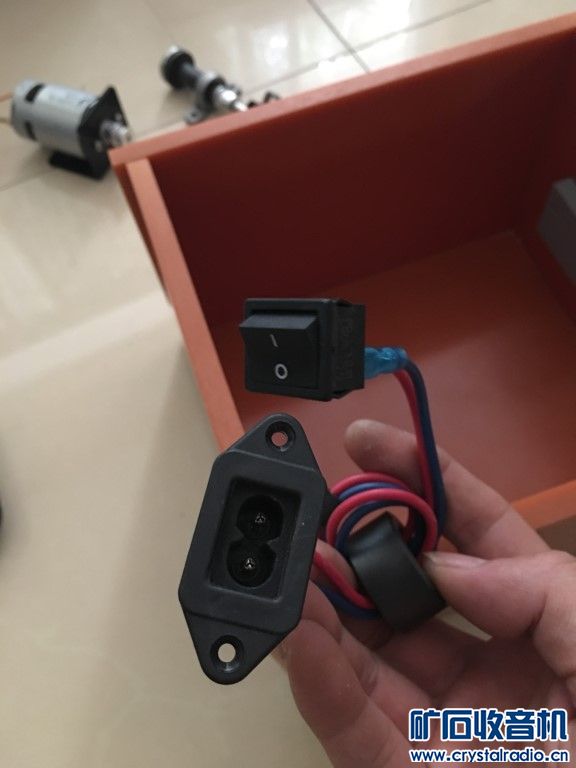

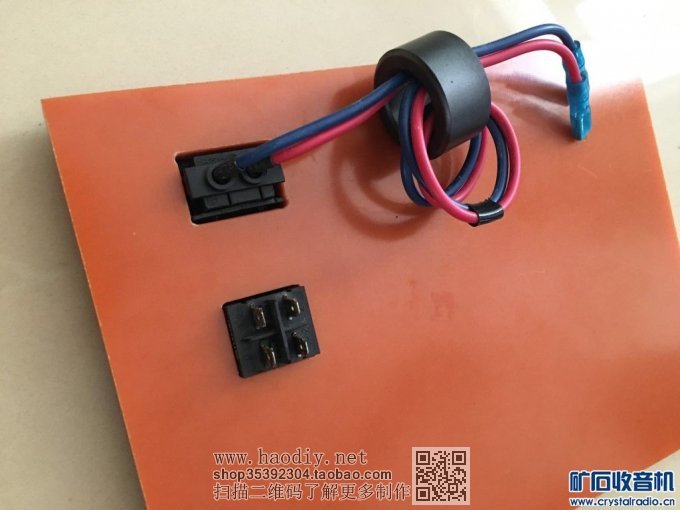

电源插座跟开关，以前什么地方拆的，忘记了


电源插座跟开关，以前什么地方拆的，忘记了

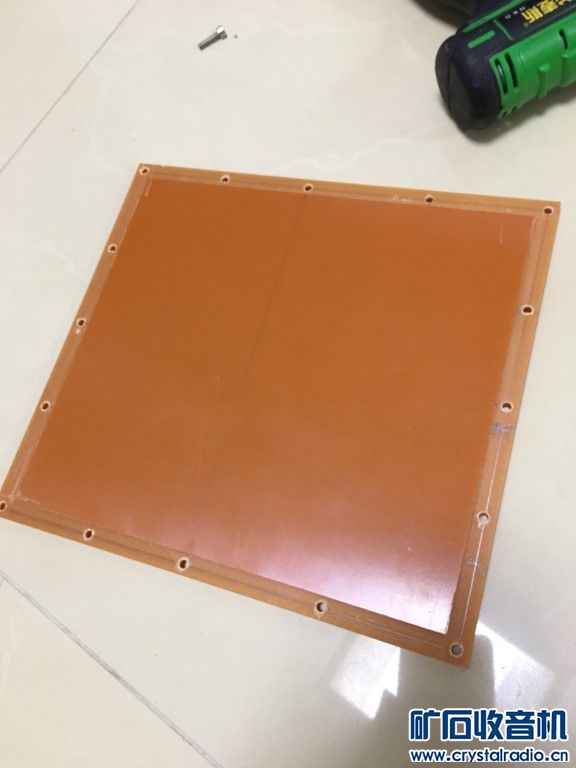

开好孔，都是严实合缝的啊


严实合缝


严实合缝


严实合缝


严实合缝


安装

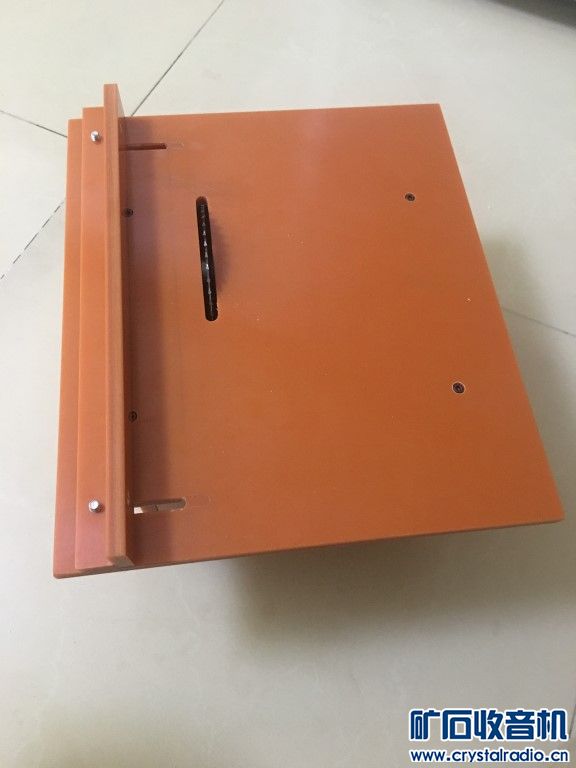

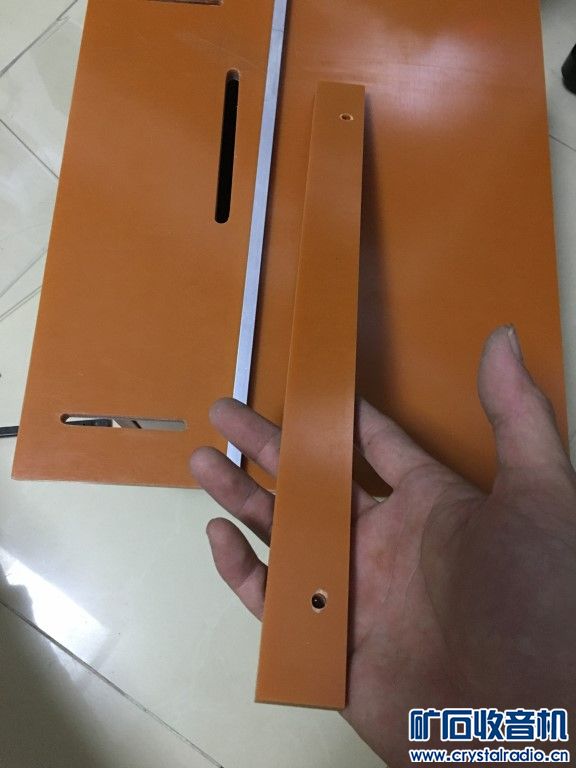

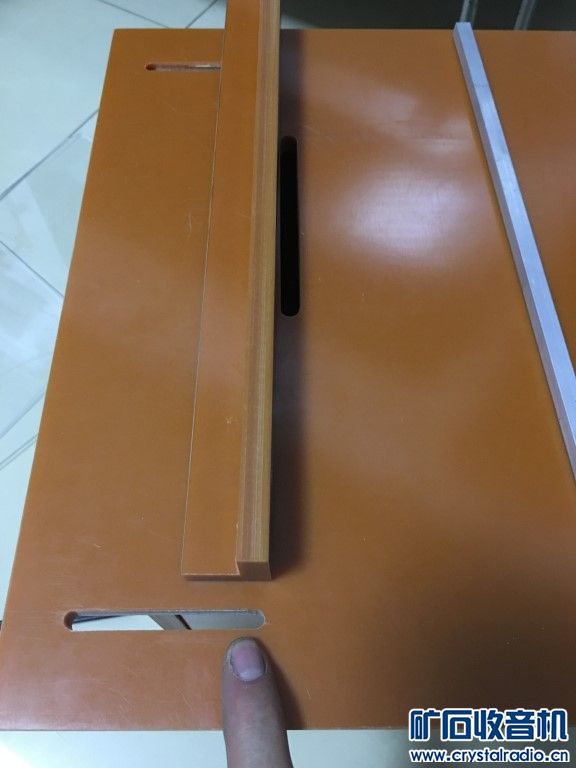

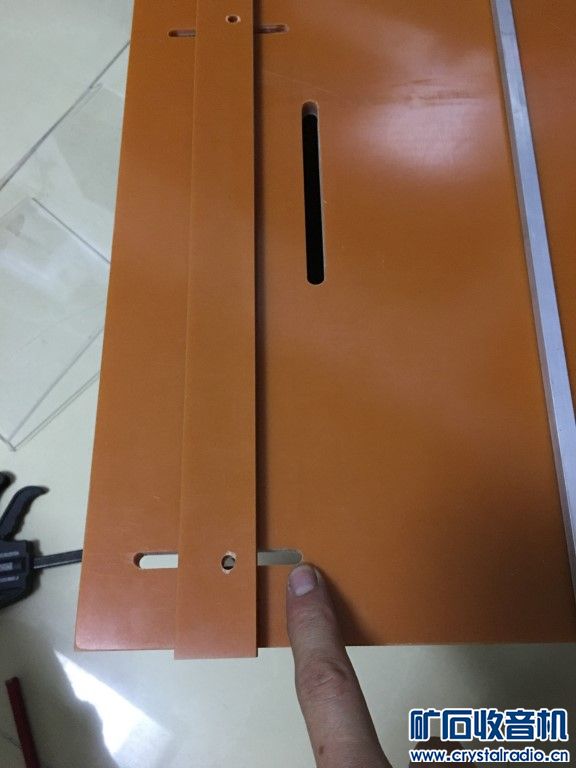

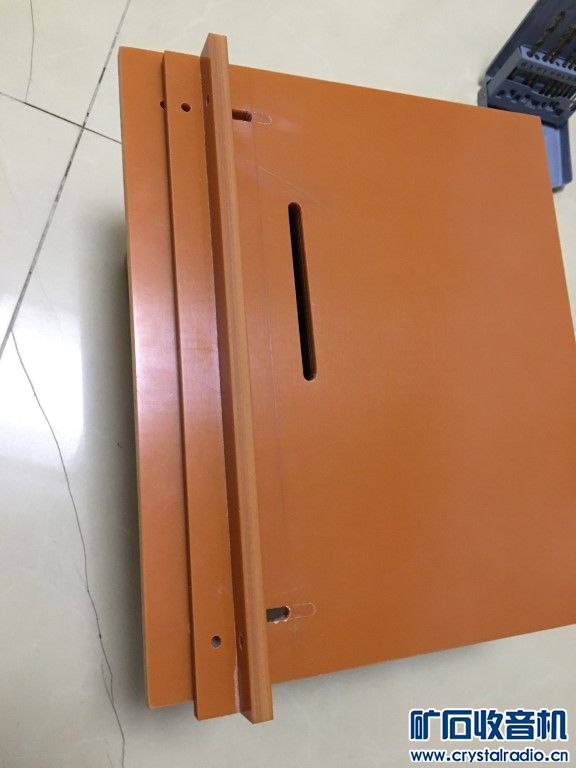

同样使用电木做靠山

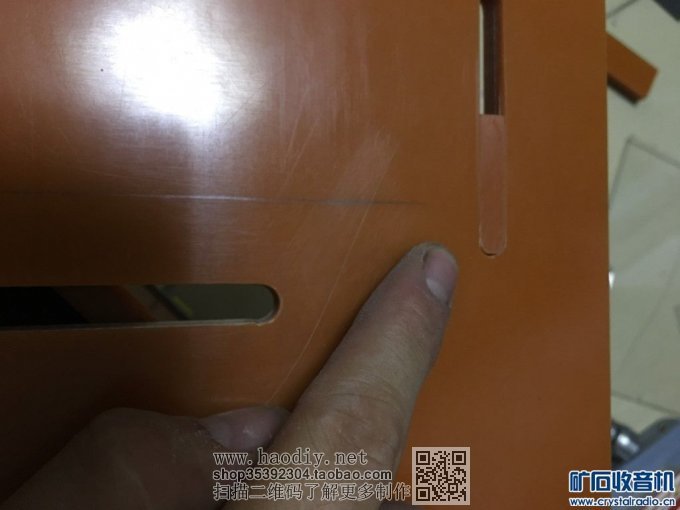

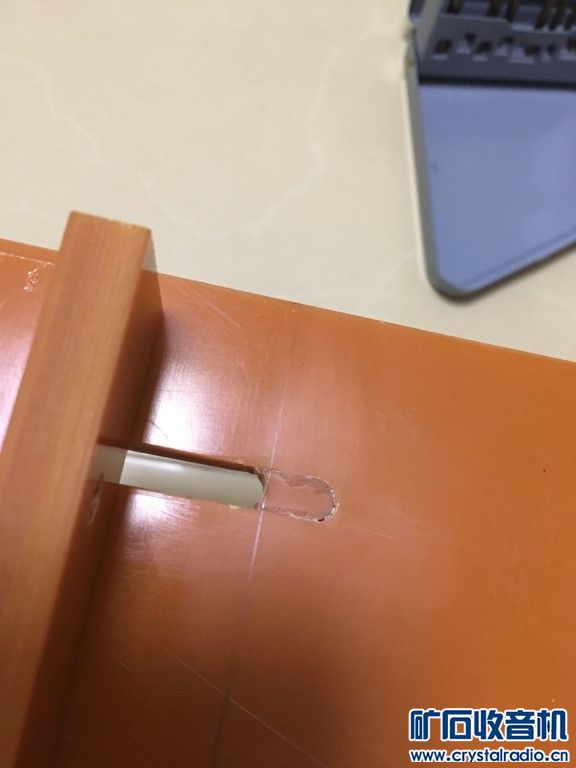

靠山的槽开的长了一点，后面用胶水补上改短了些，否则靠山会碰上锯片就不安全了

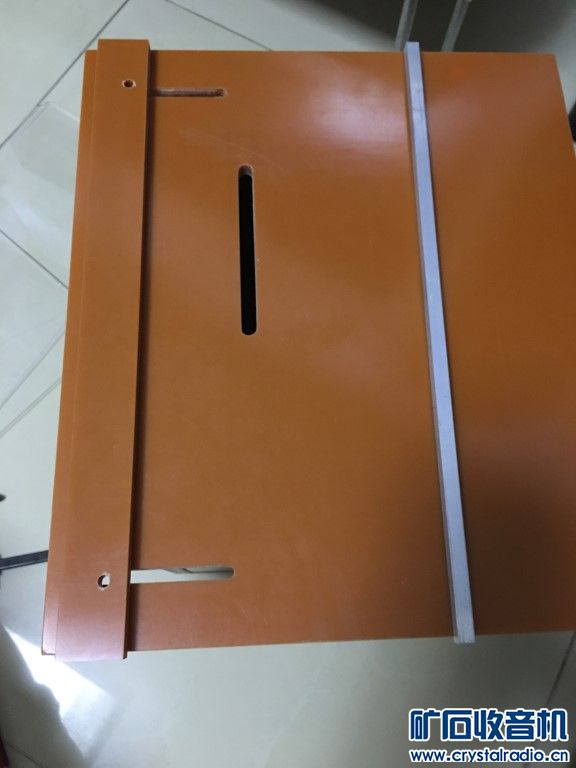

本想用铝条的，但是不好看，放弃


本想用铝条的，但是不好看，放弃

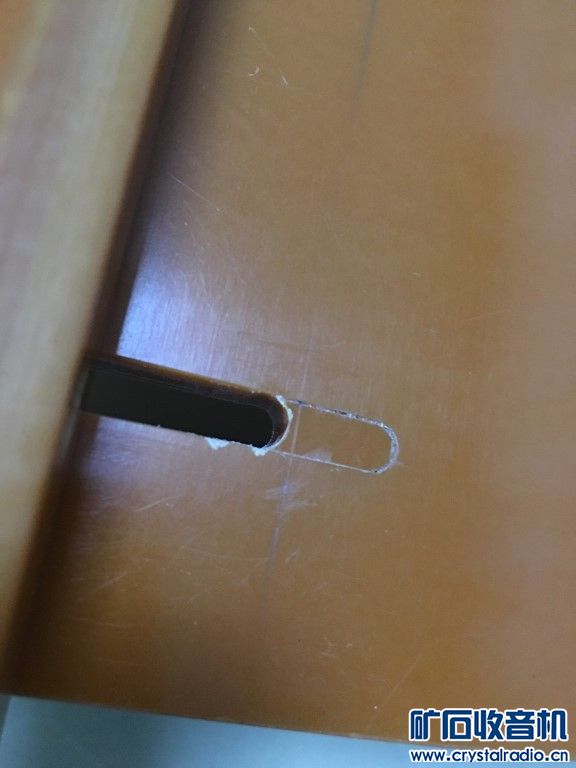

靠山孔补上一点，不用担心胶水粘上就别想掉下来，我做过实验只要粘上用锤子都敲不开很牢固的

#p#分页标题#e#





构思安装中

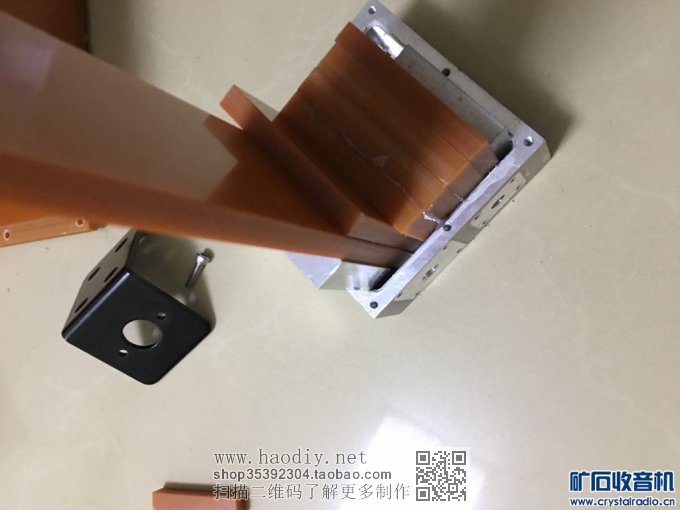

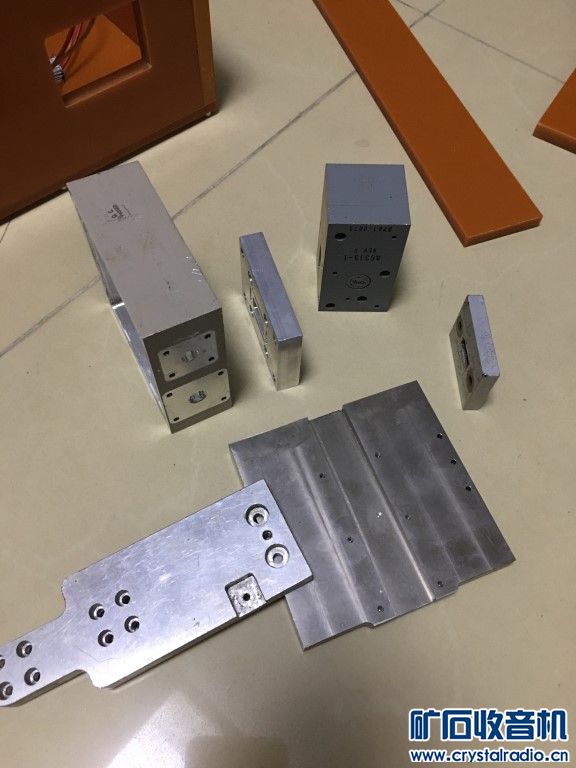

本想用铝块做电机座垫的，找了一堆小铝块，没有一个合适的尺寸，后面放弃这种安装方法


本想用铝块做电机座垫的，找了一堆小铝块，没有一个合适的尺寸，后面放弃这种安装方法


本想用铝块做电机座垫的，找了一堆小铝块，没有一个合适的尺寸，后面放弃这种安装方法

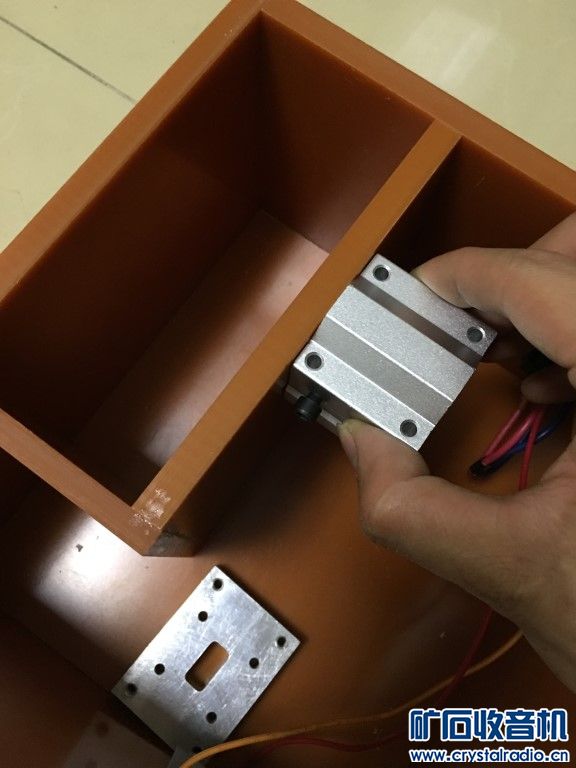

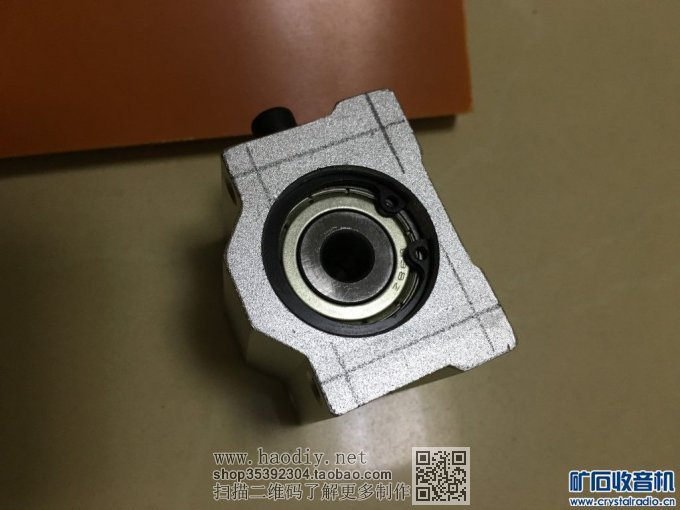

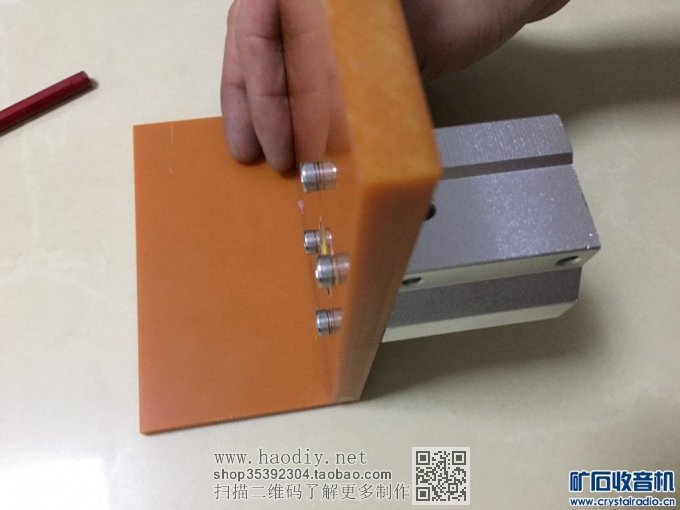

滑块


采用侧面固定滑块的安装方式

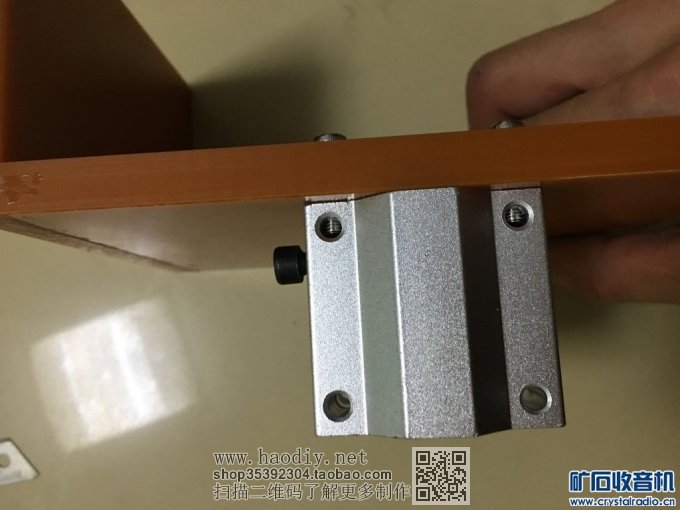

侧面安装滑块就要打孔攻丝了


侧面安装滑块就要打孔攻丝了


侧面安装滑块就要打孔攻丝了


侧面安装滑块就要打孔攻丝了


侧面安装滑块就要打孔攻丝了


侧面安装滑块就要打孔攻丝了


侧面安装滑块就要打孔攻丝了


侧面安装滑块就要打孔攻丝了

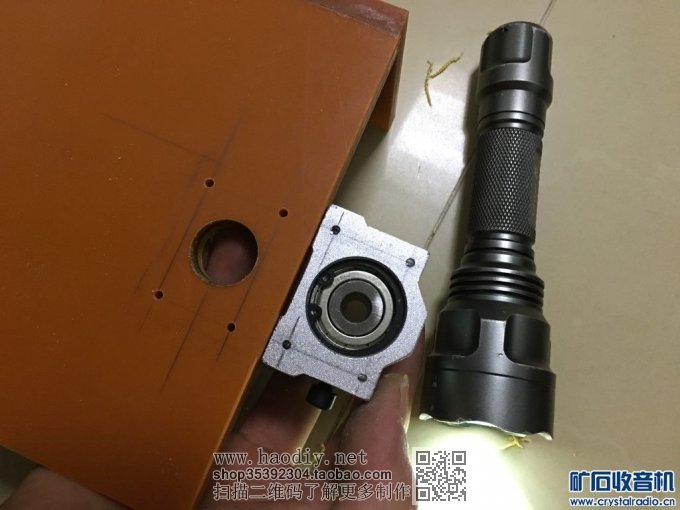

侧面安装滑块就要打孔攻丝了，孔位精确


侧面安装滑块就要打孔攻丝了，孔位精确


侧面安装滑块就要打孔攻丝了，孔位精确


侧面安装滑块就要打孔攻丝了，孔位精确


侧面安装滑块就要打孔攻丝了，孔位精确


侧面安装滑块就要打孔攻丝了，孔位精确


侧面安装滑块就要打孔攻丝了，孔位精确


侧面安装滑块就要打孔攻丝了，孔位精确

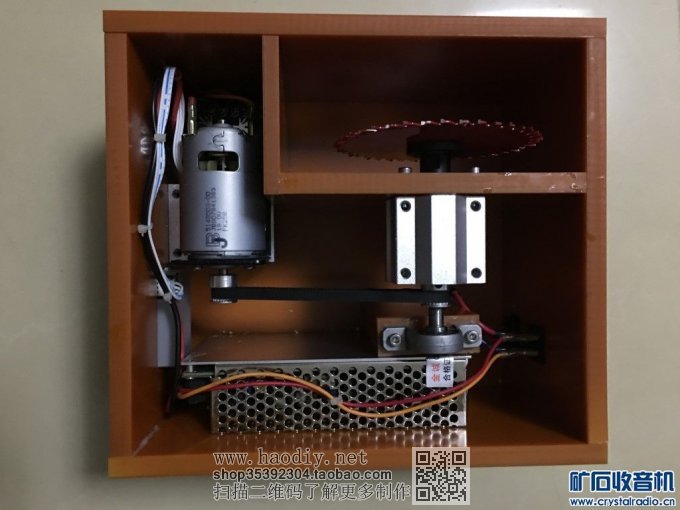

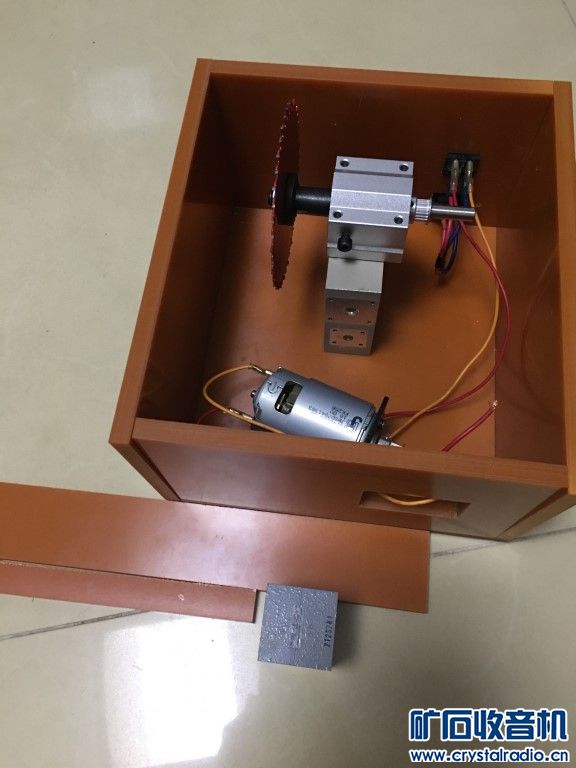

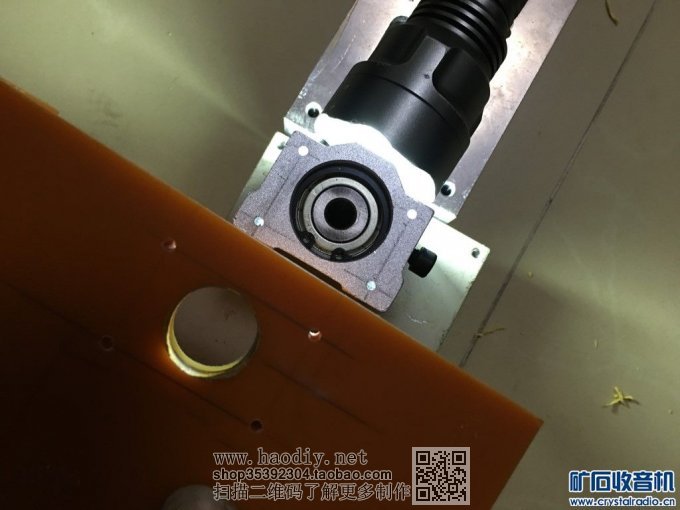

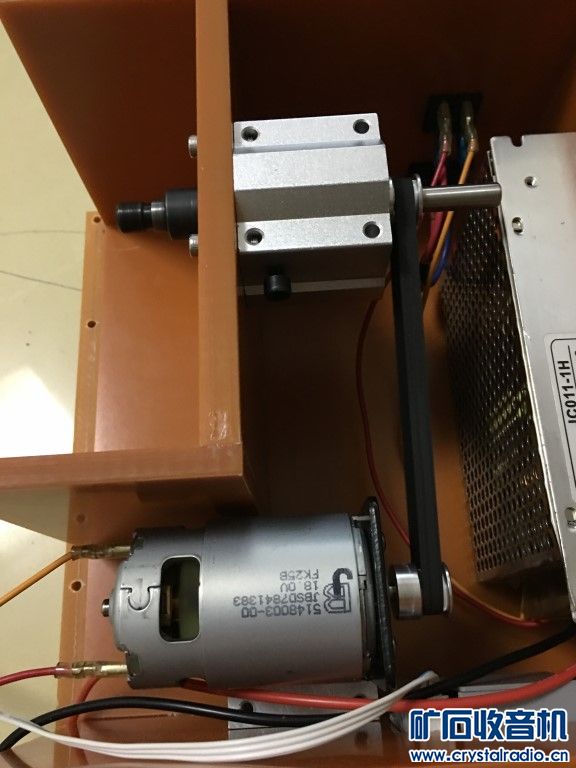

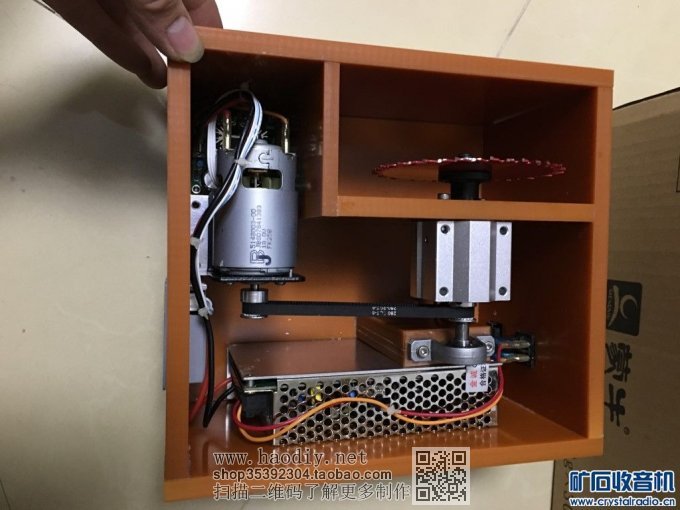

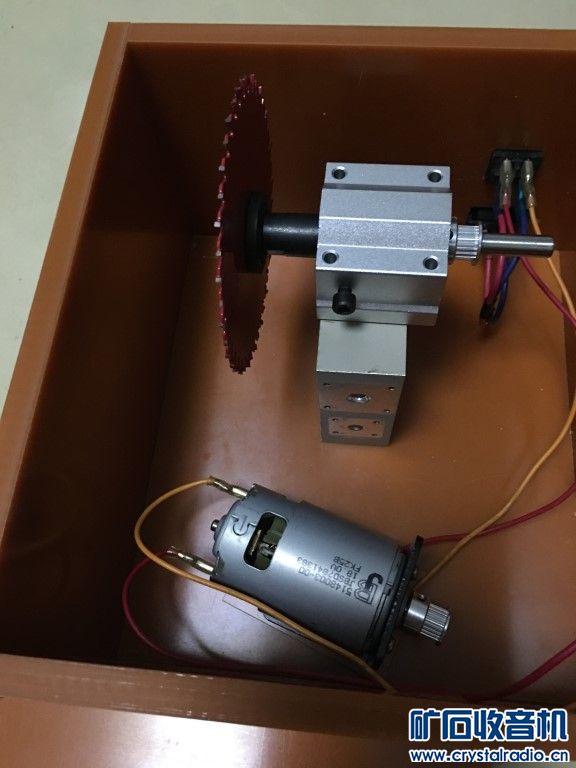

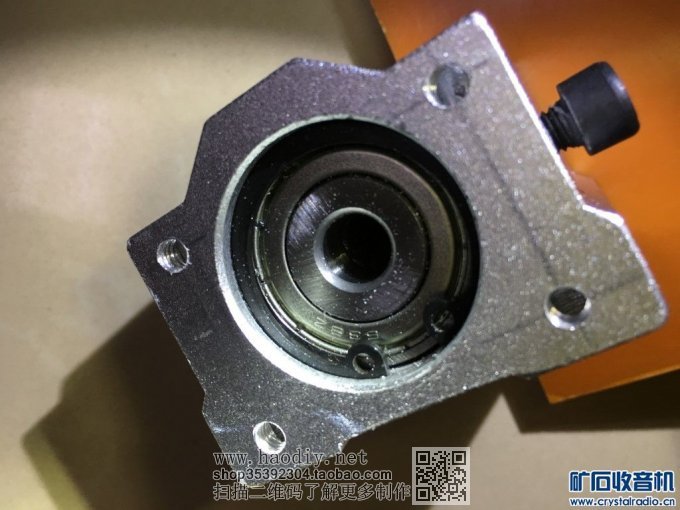

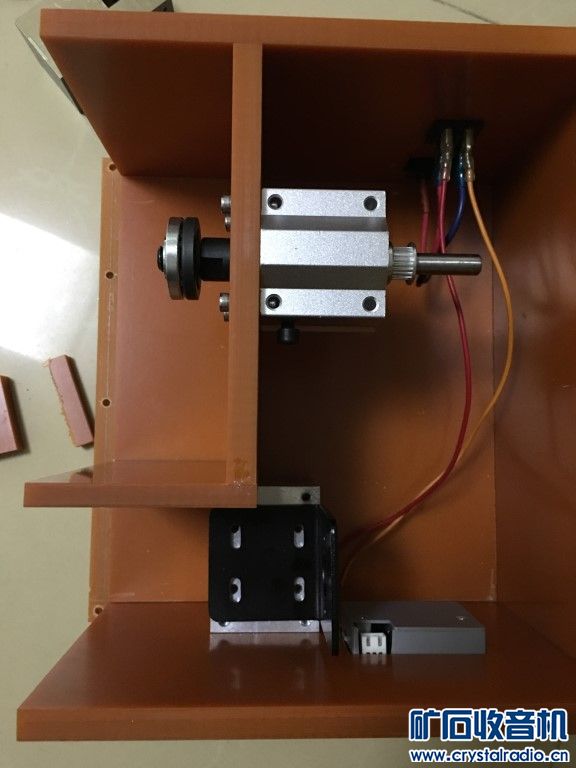

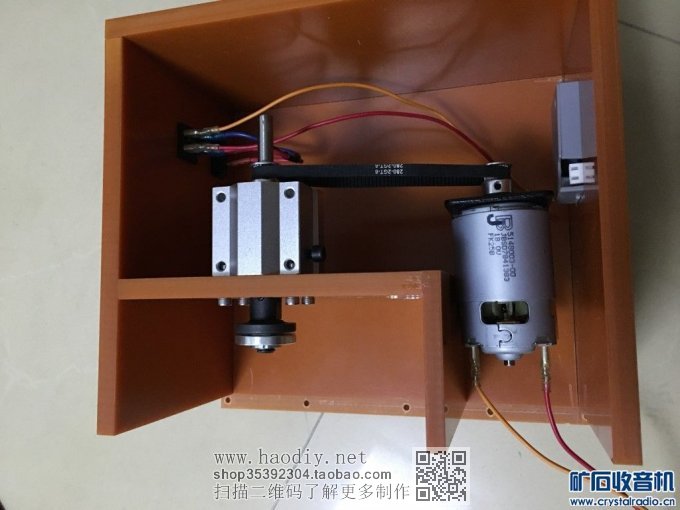

安装好电机的样子


安装好电机的样子

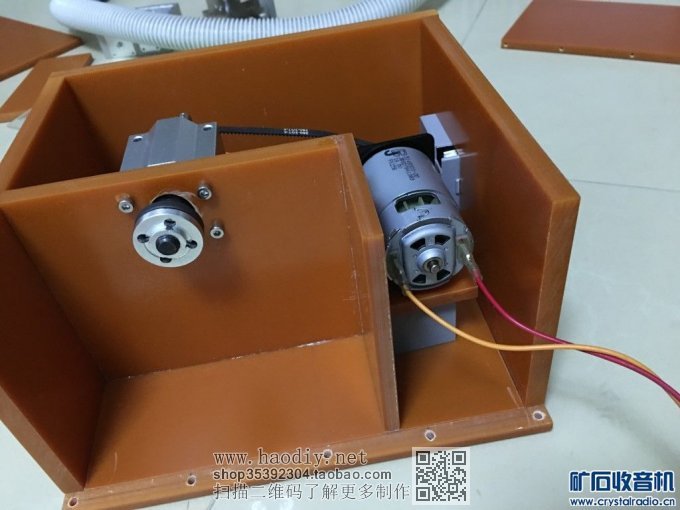

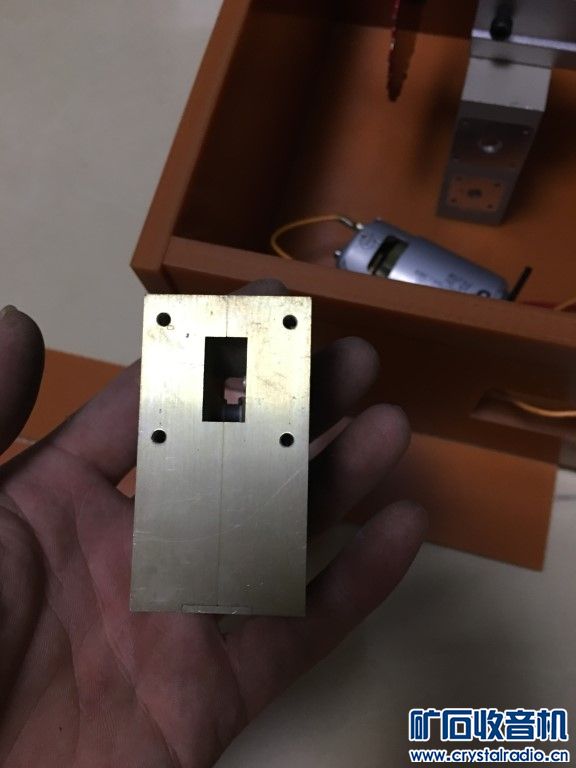

电机底座用电木粘合做垫子


电机底座用电木粘合做垫子


电机底座用电木粘合做垫子

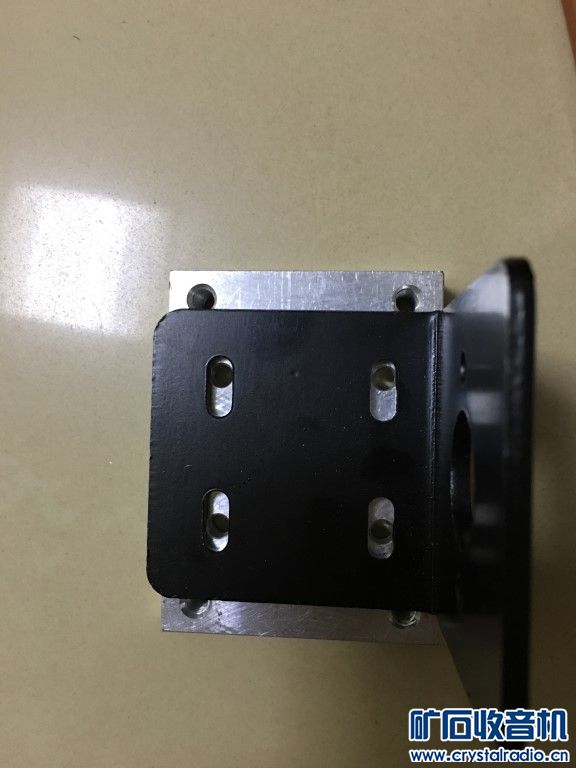

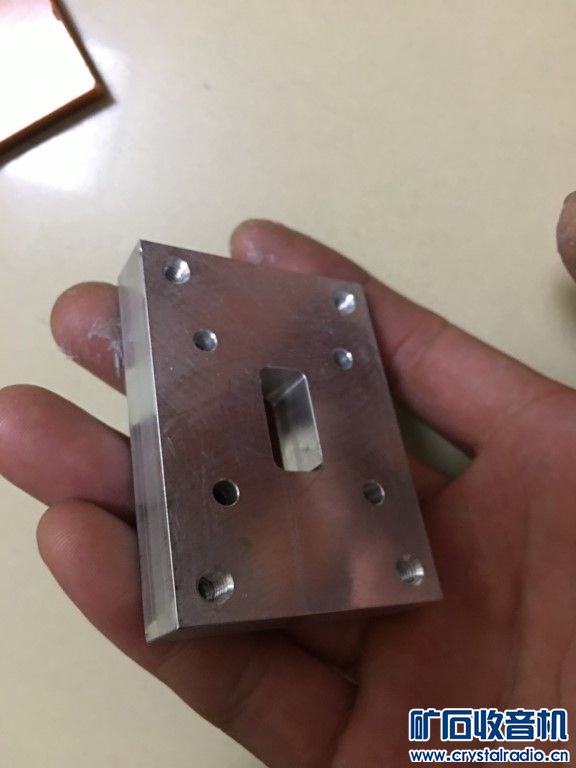

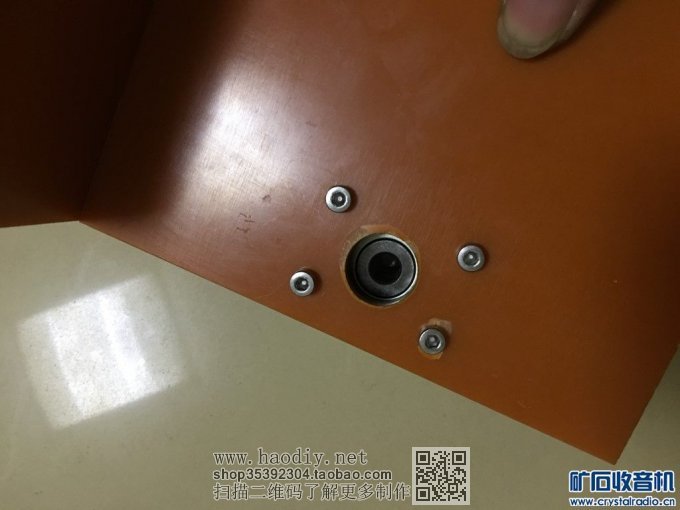

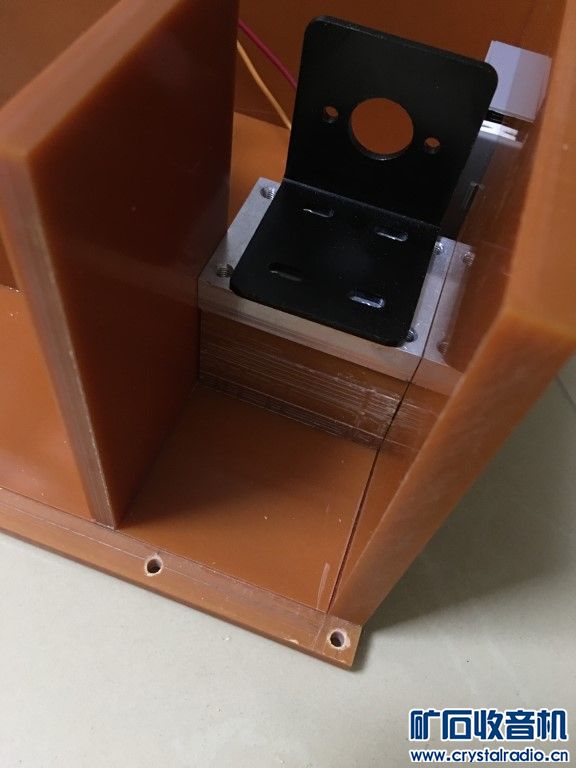

加了个铝块做电机底座


加了个铝块做电机底座

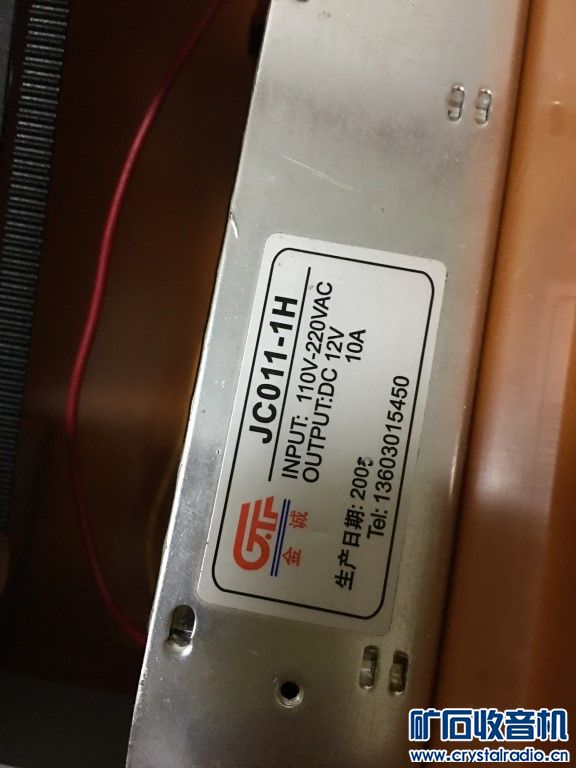

使用12V10A的开关电源

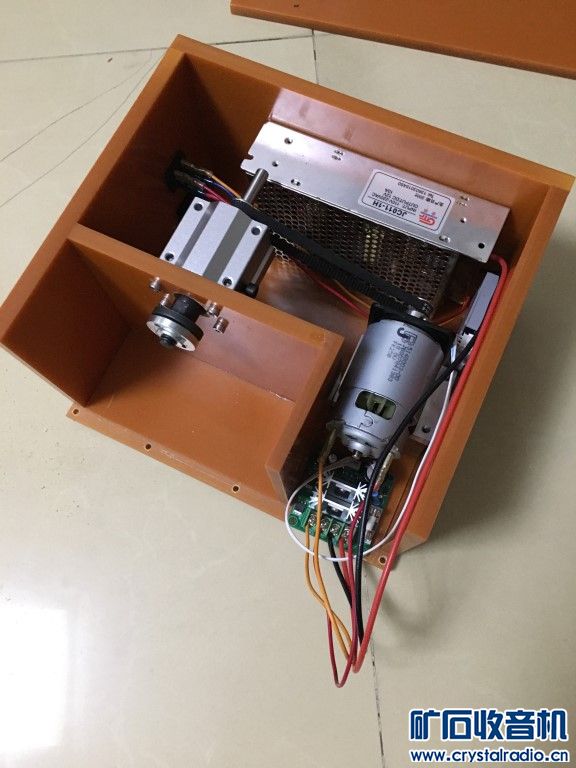

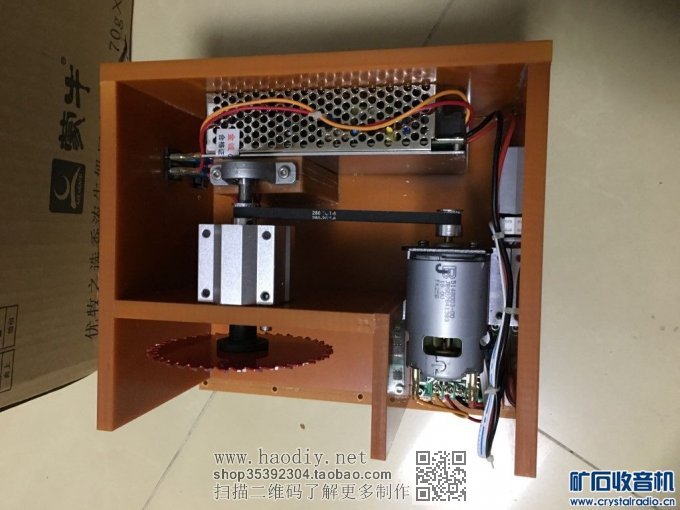

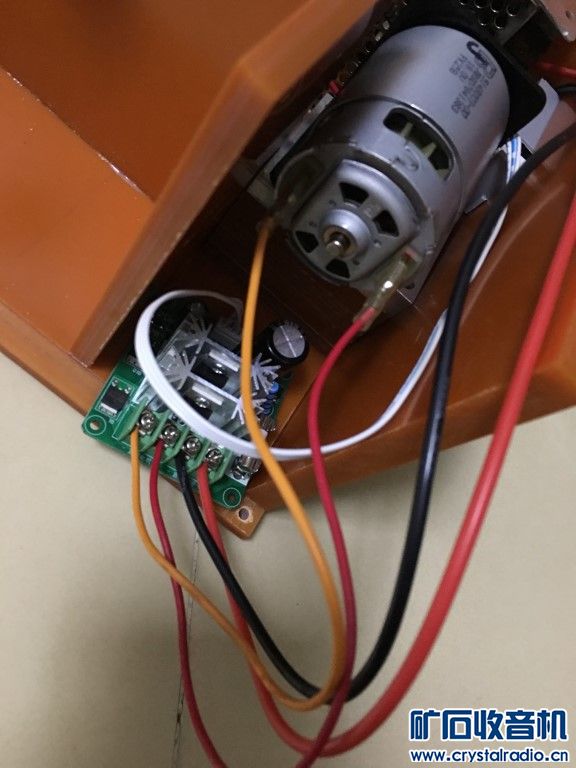

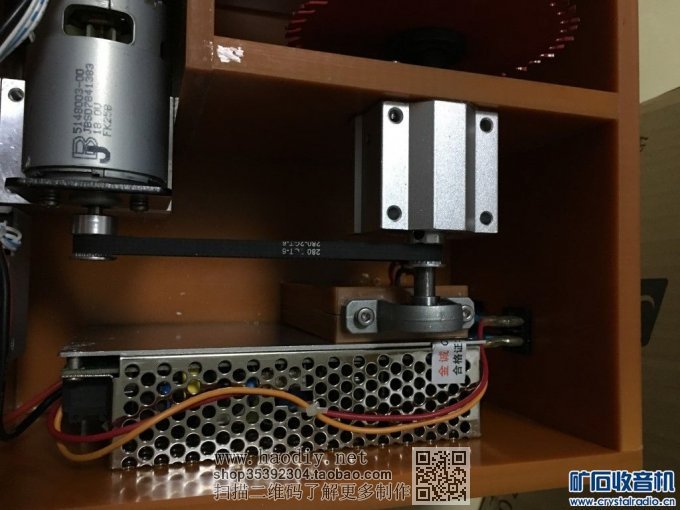

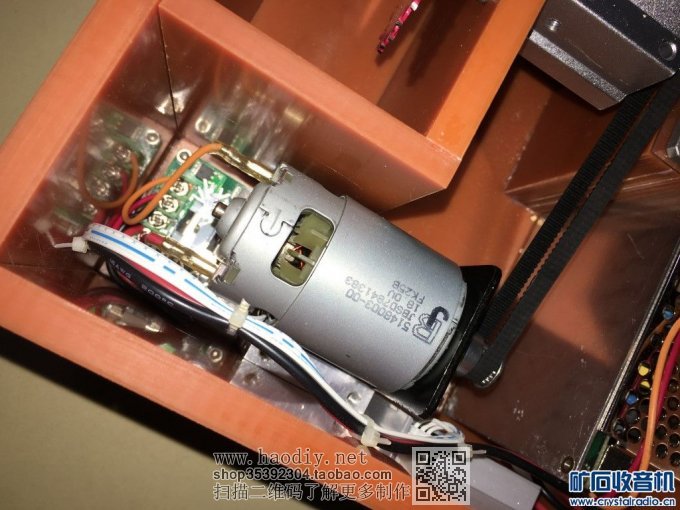

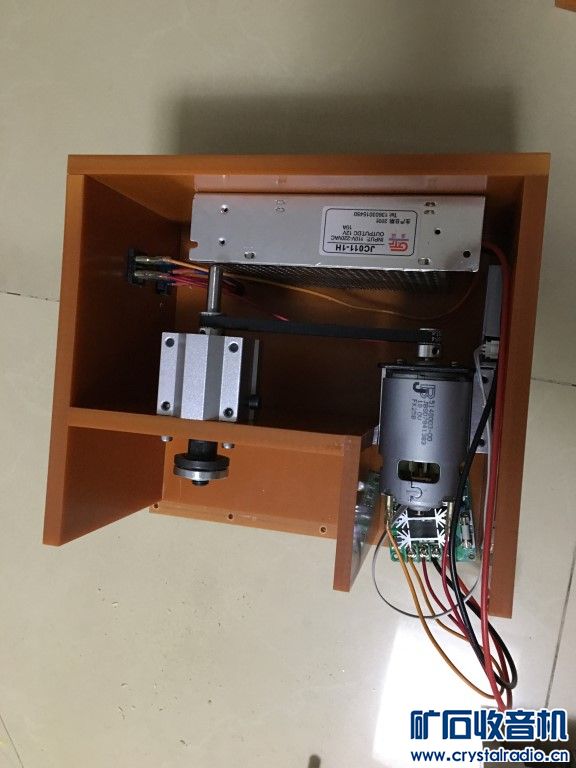

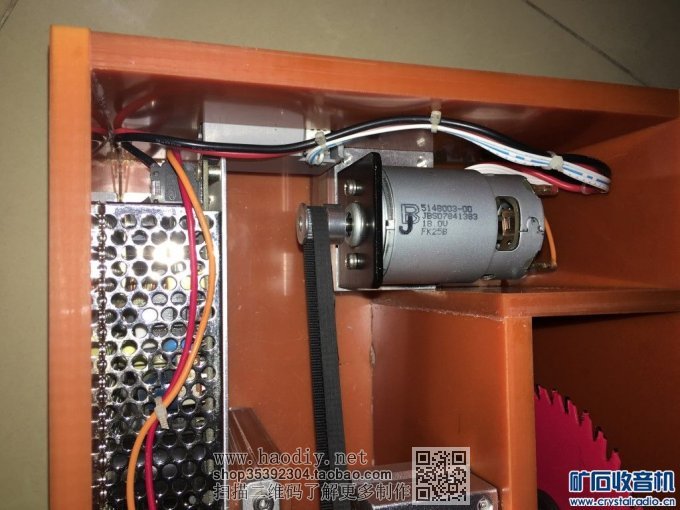

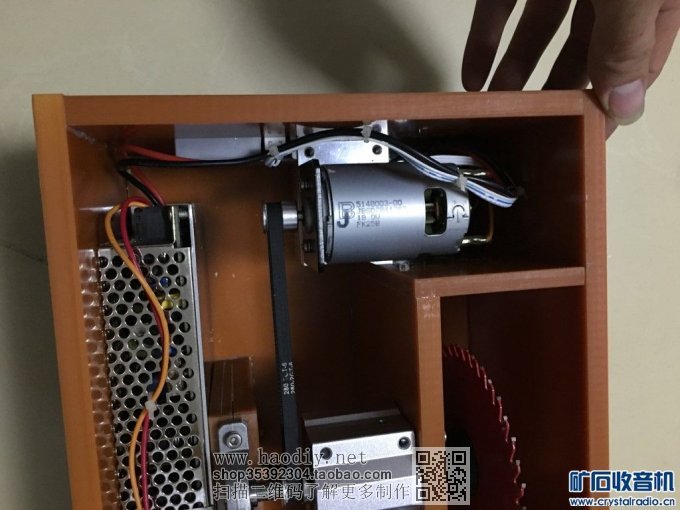

调速器驱动板大小正好放在电机后部的位置

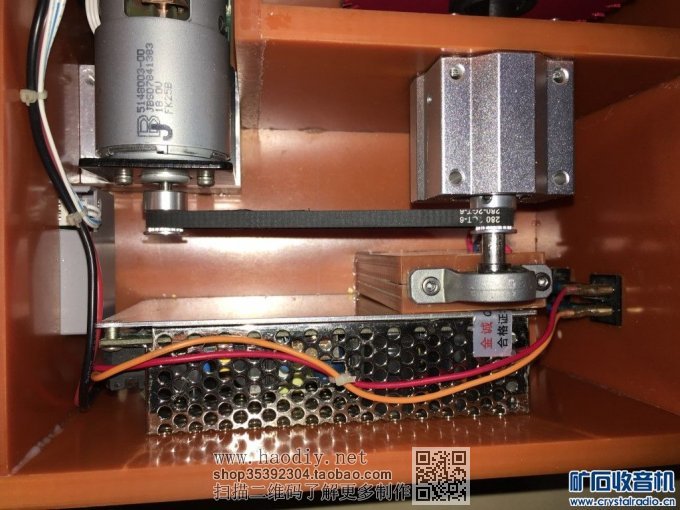

12V 10A电源，12V电源驱动 电机11000转左右，其实如果有16V电源应该更好

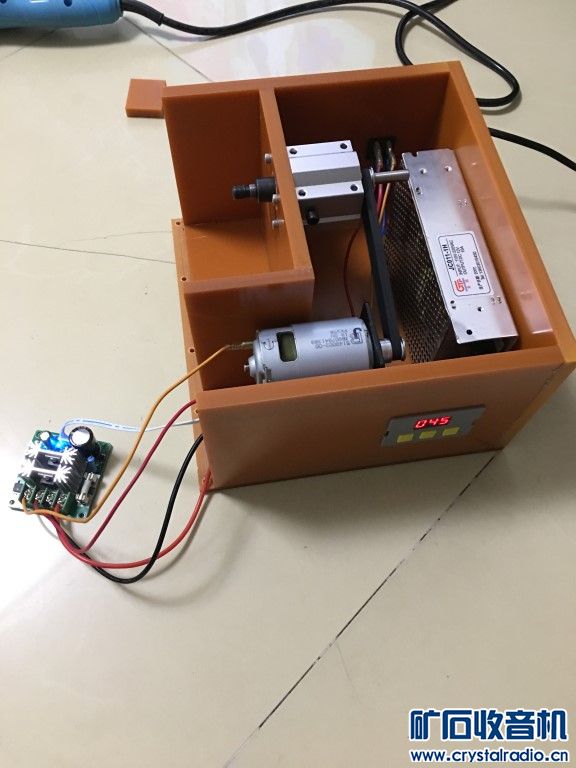

上电测试一下安装位置是否合适，电机转动 转动大不大


上电测试一下安装位置是否合适，电机转动 转动大不大，感觉还可以，当然高转速震动还是有的

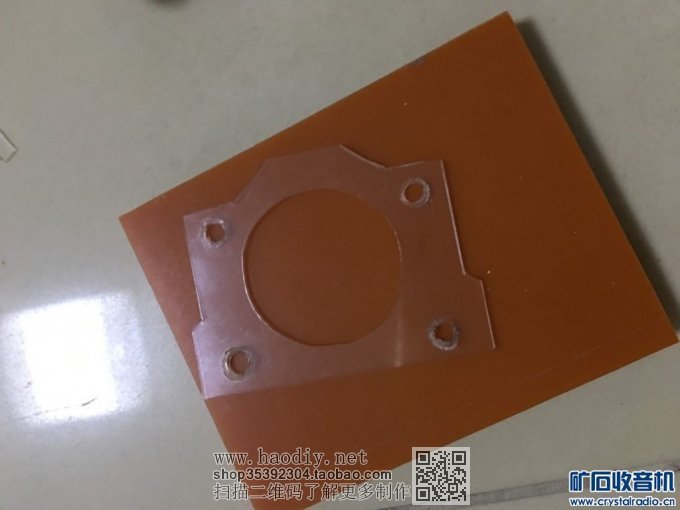

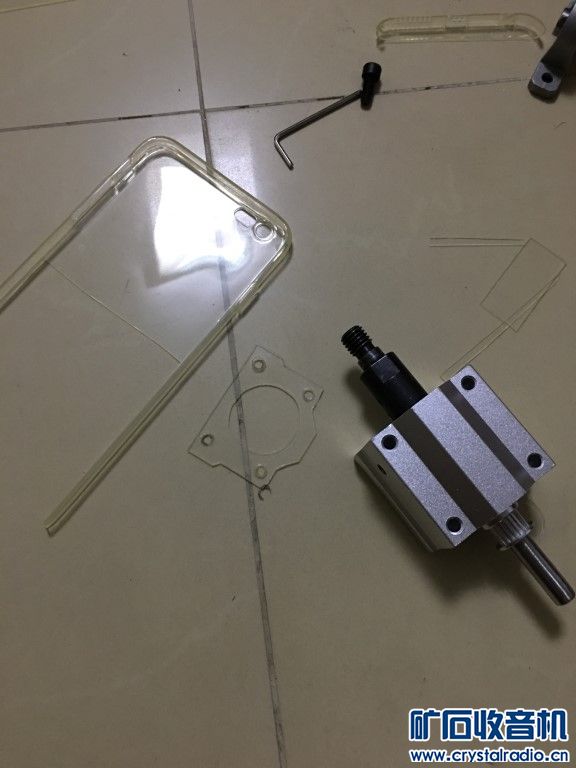

裁剪了一个6SP的手机胶套做个垫片，目的是减少一点震动噪音，效果还是有一点的

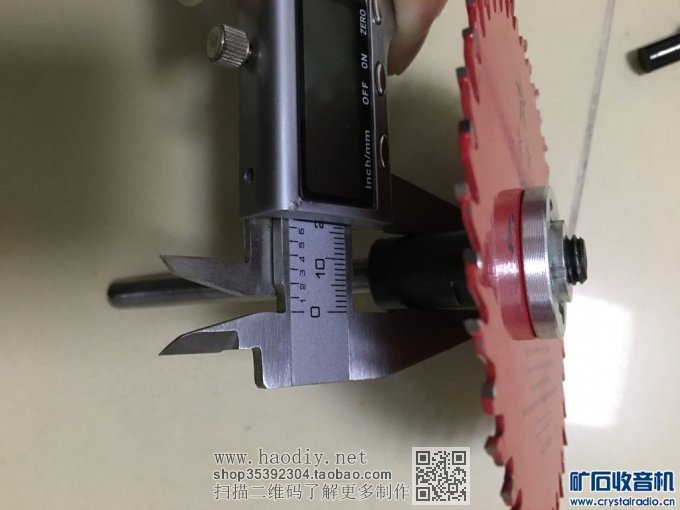

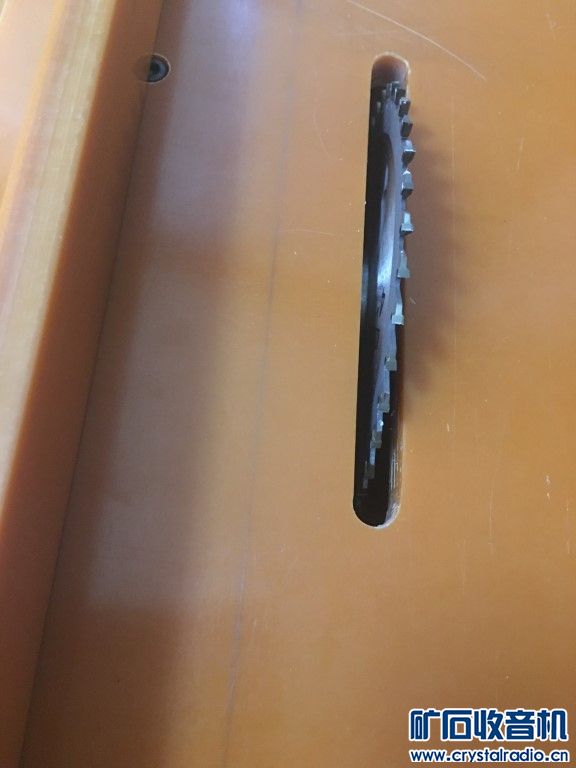

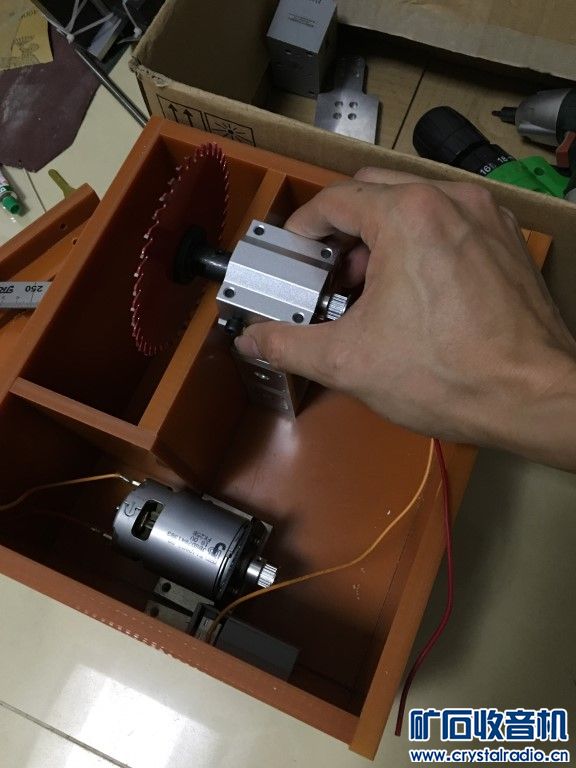

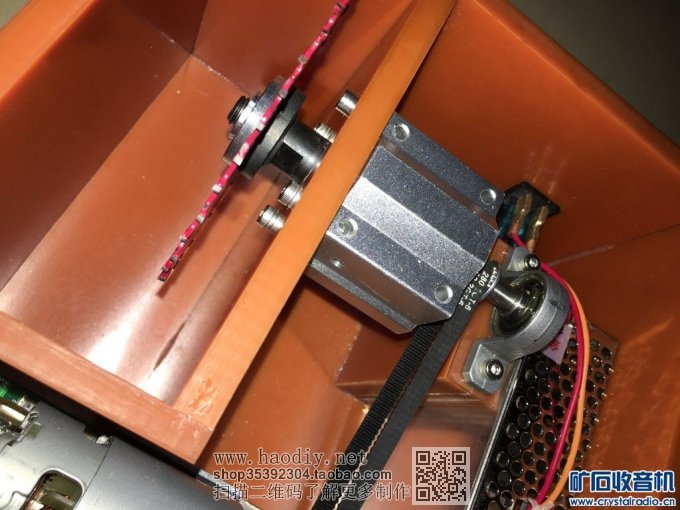

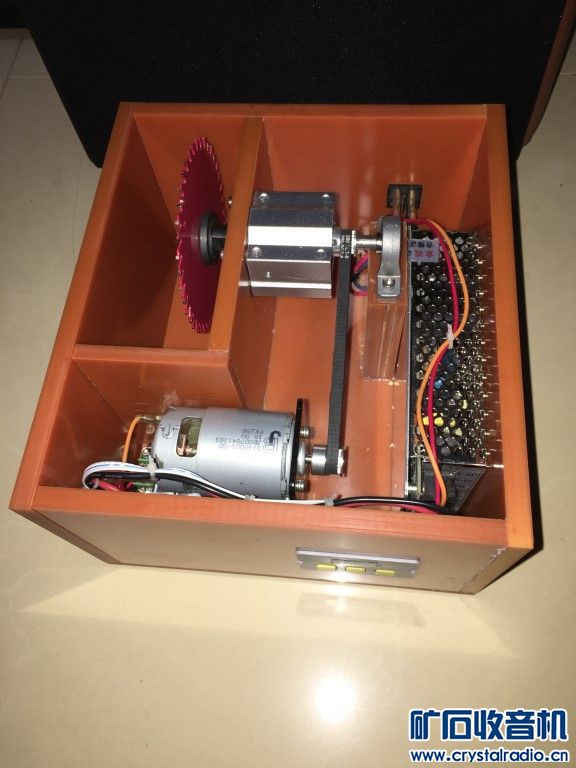

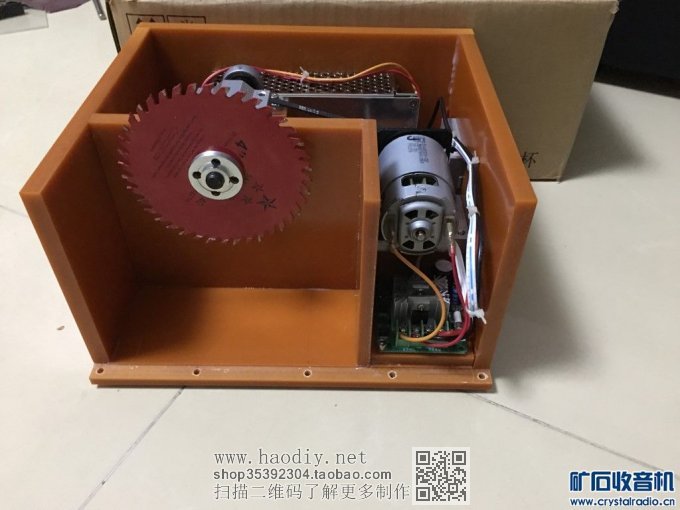

装上锯片的样子

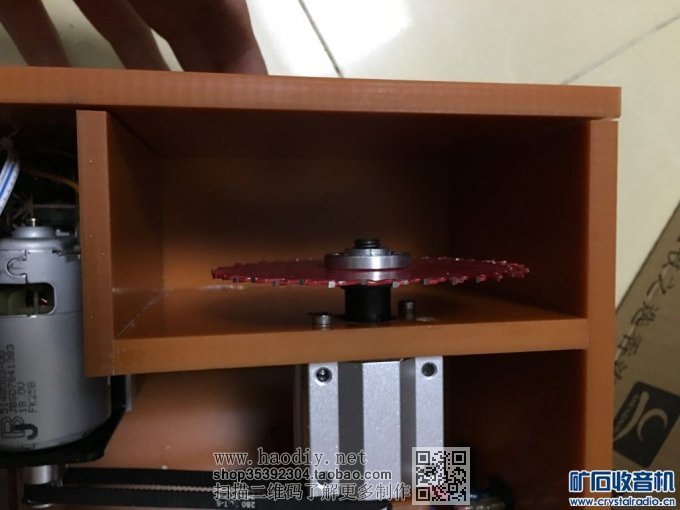

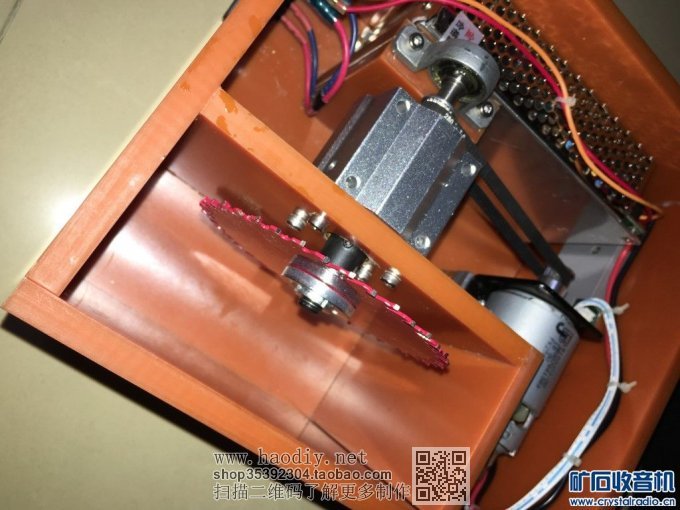

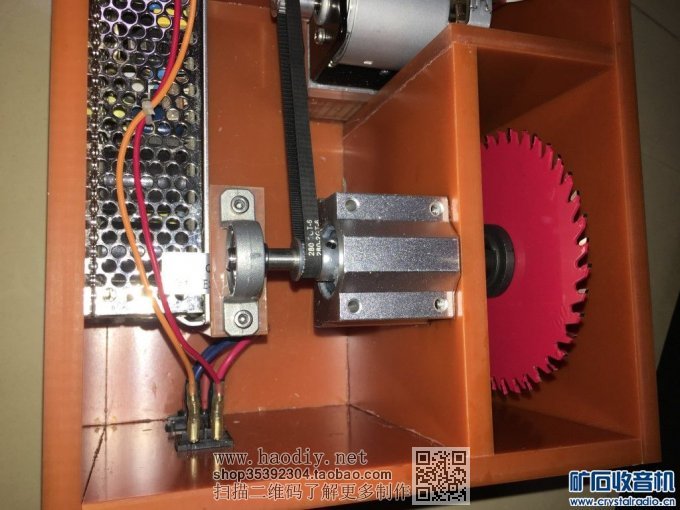

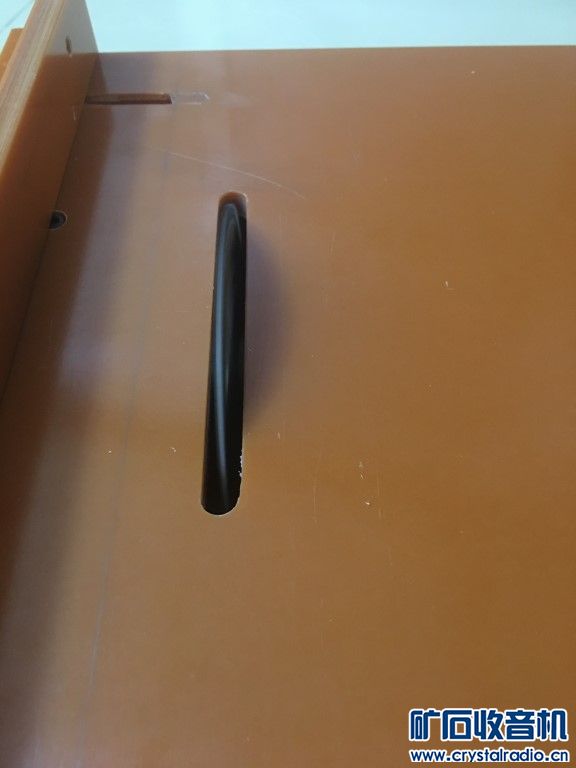

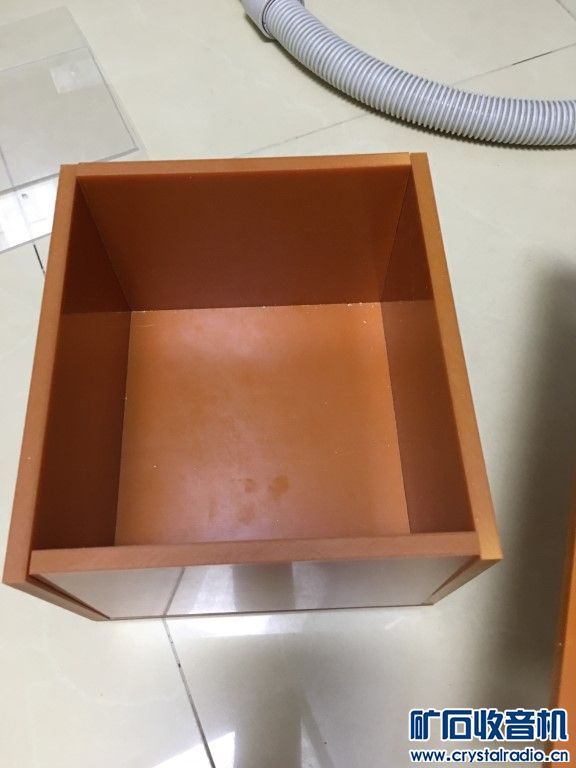

锯片那个部位是独立开来 密封的，也就是废粉仓

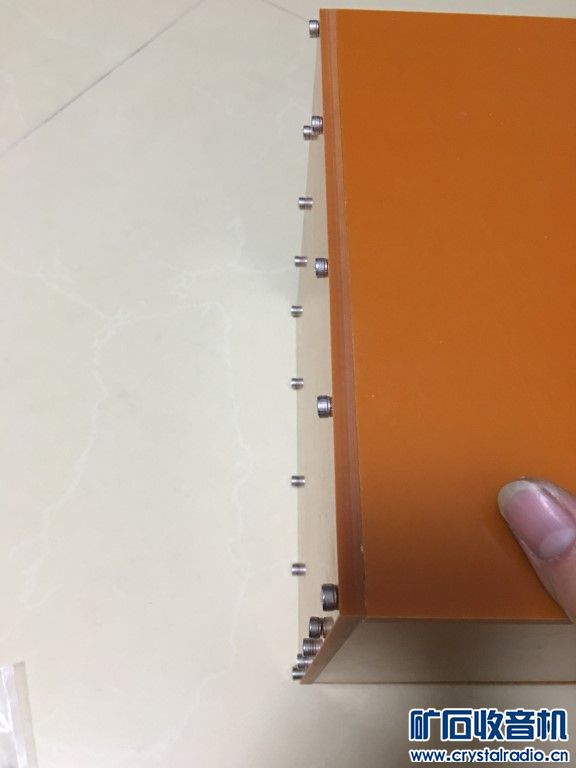

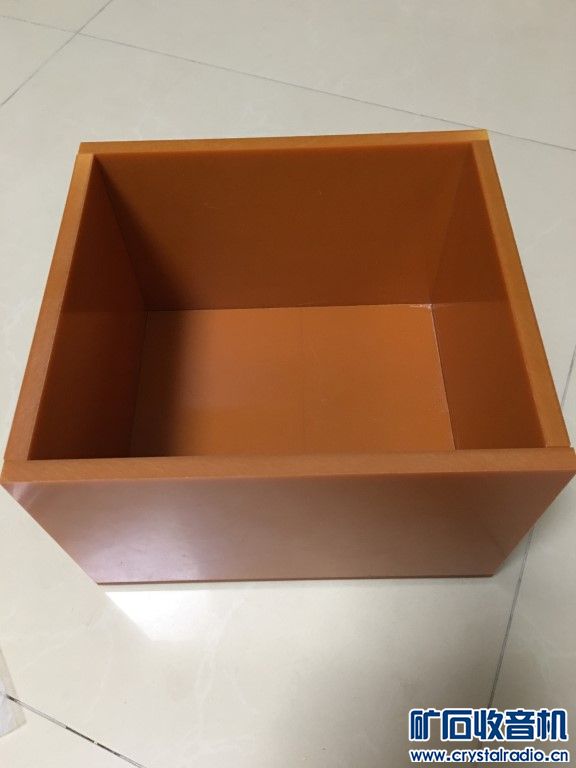

其它结构板子都是上螺丝加胶水粘死，锯片前面那块板不能粘死，换锯片去屑等要拆开的

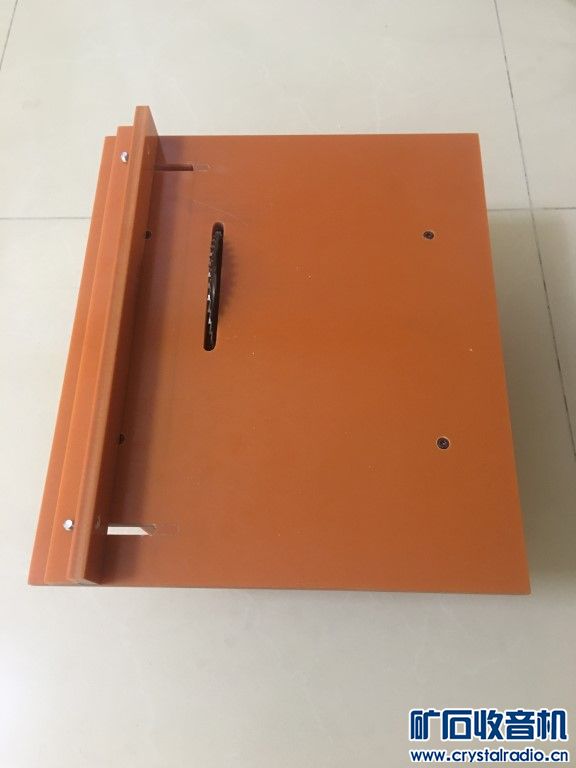

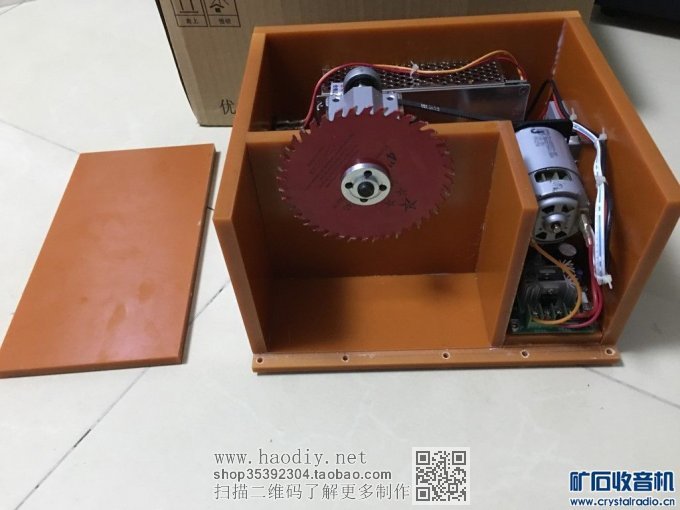

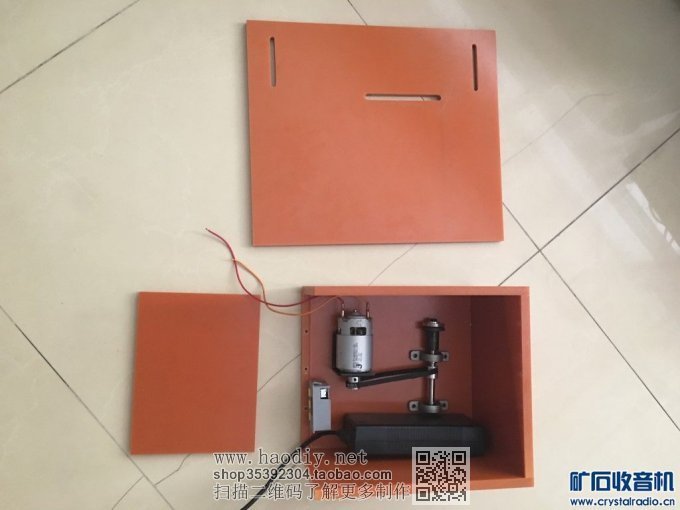

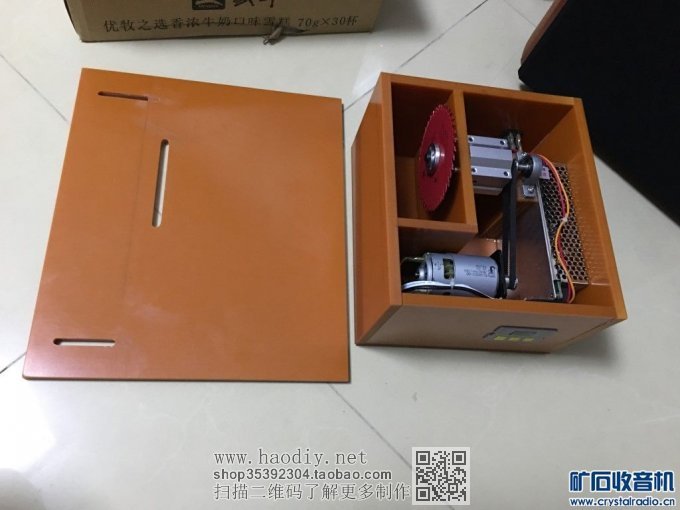

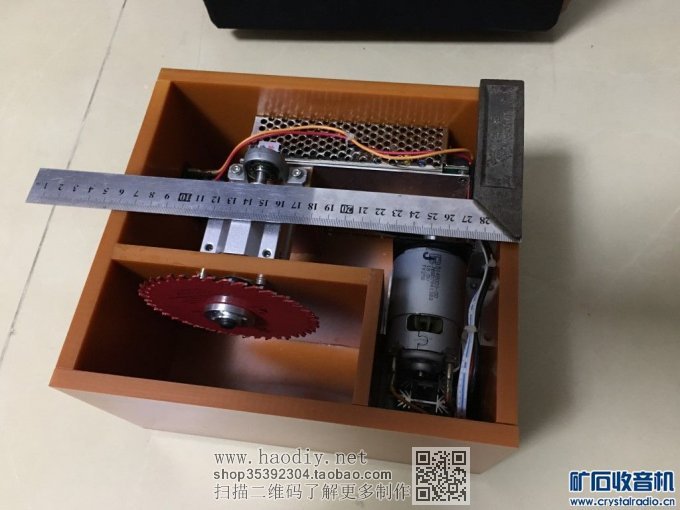

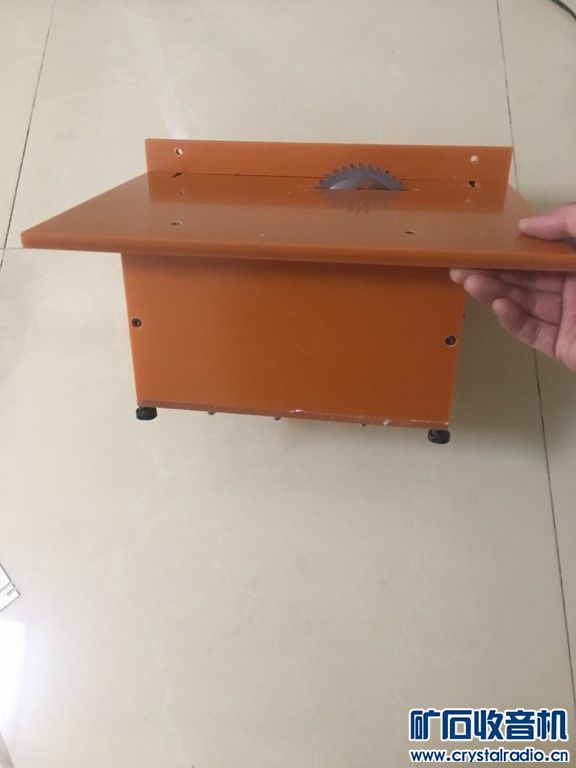

差不多好了的样子

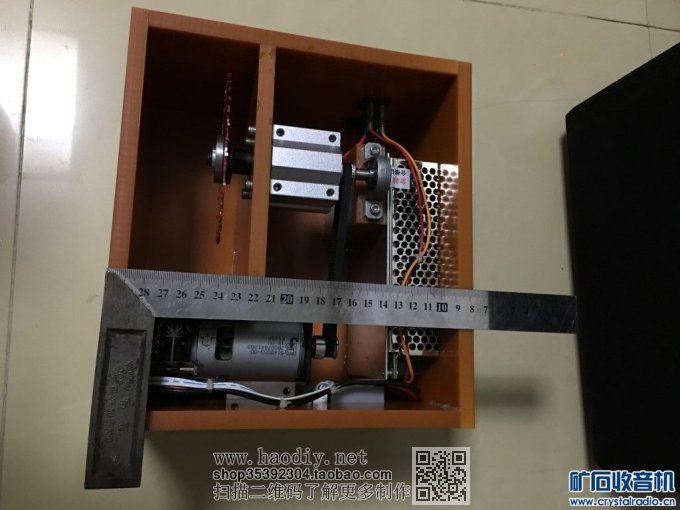

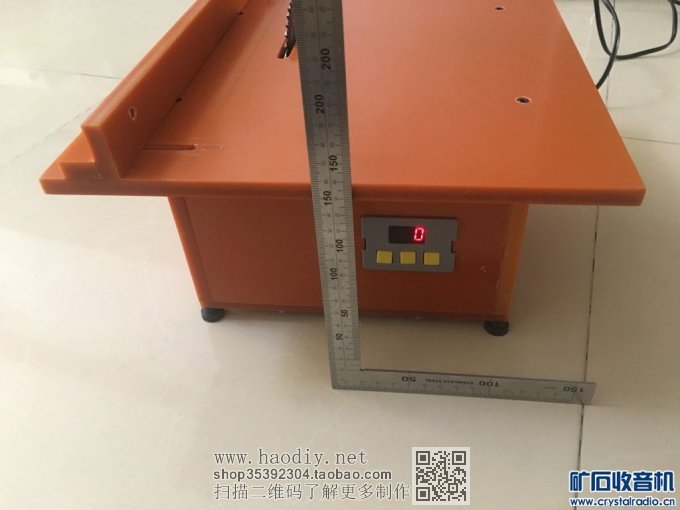

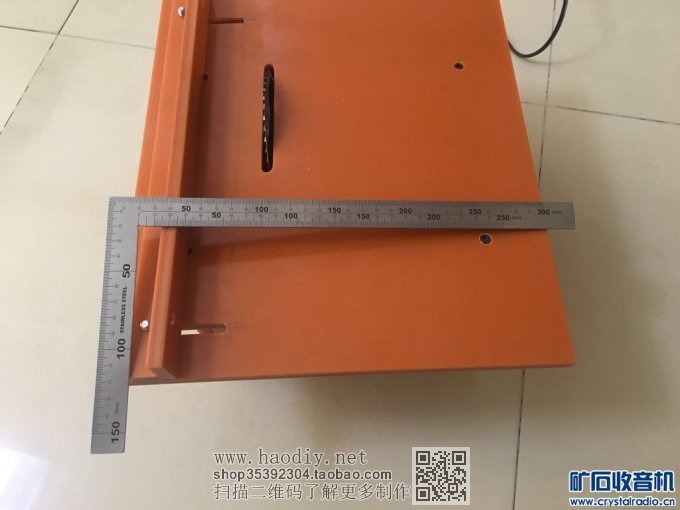

差不多好了的样子，看看尺寸


差不多好了的样子，看看尺寸











完成后的样子 (1).jpg (35.46 KB, 下载次数: 5)

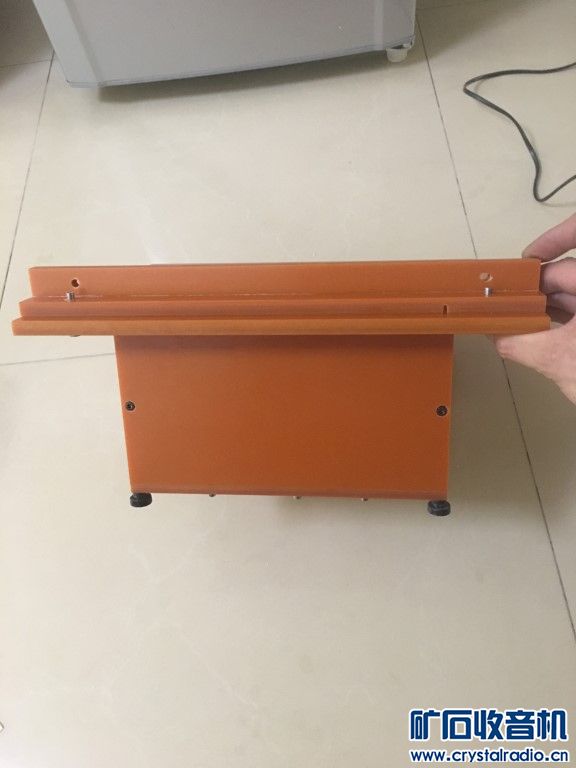

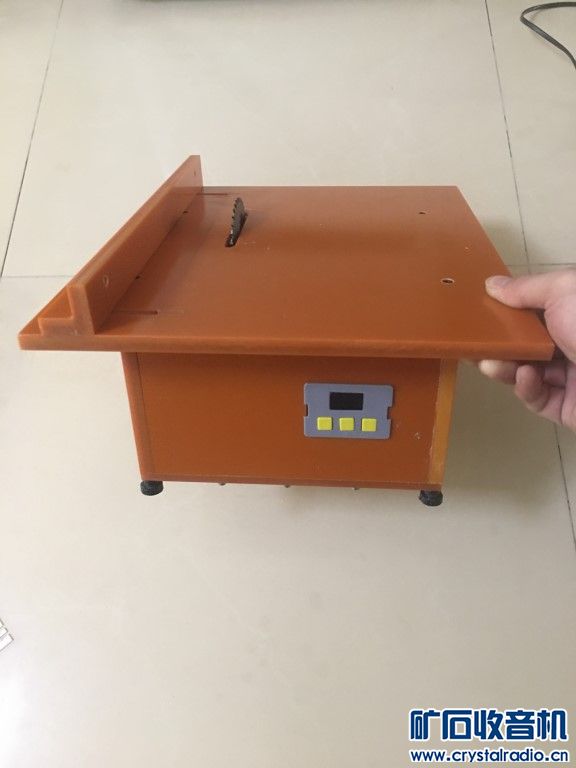

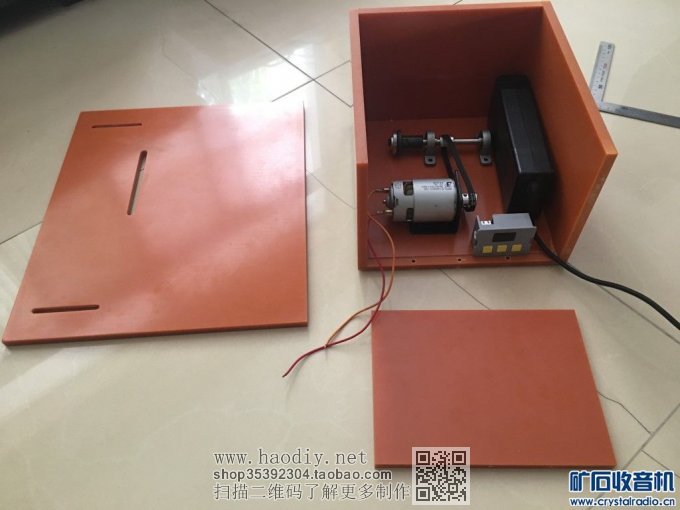

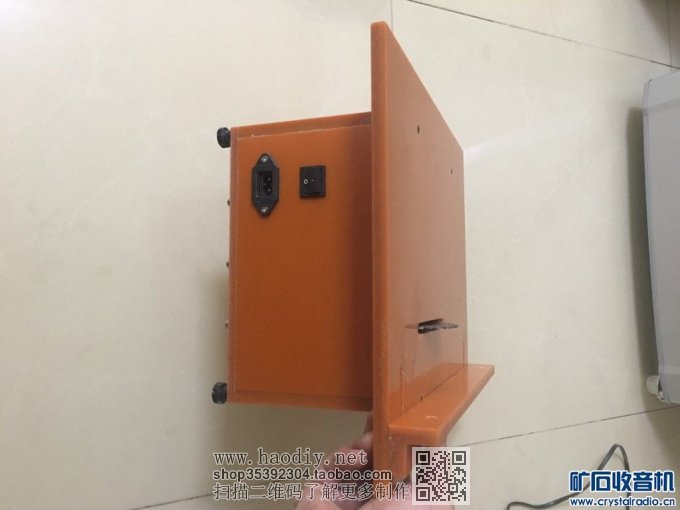

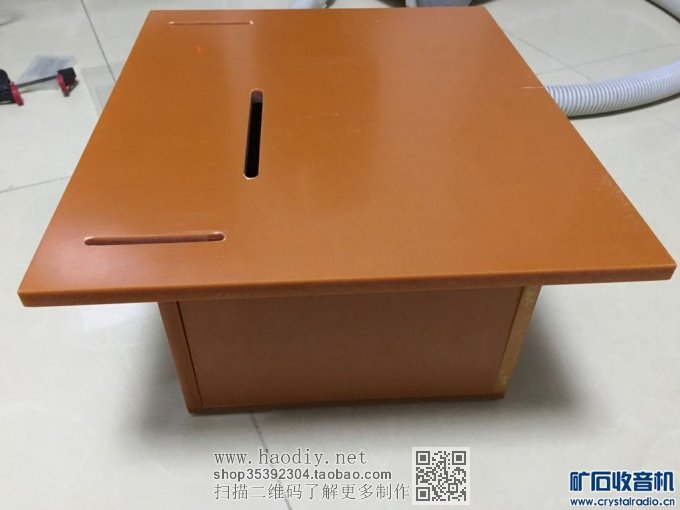

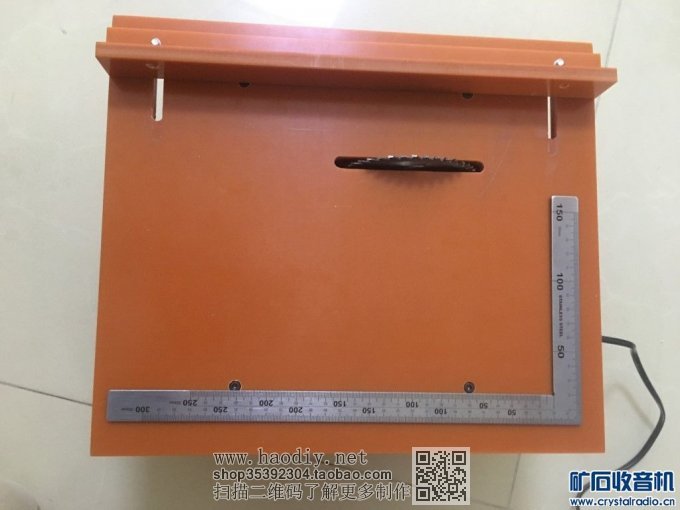

完成后的样子

完成后的样子 (2).jpg (34.22 KB, 下载次数: 4)

完成后的样子

完成后的样子 (3).jpg (29.18 KB, 下载次数: 4)

完成后的样子#p#分页标题#e#

完成后的样子 (4).jpg (31.26 KB, 下载次数: 5)

完成后的样子

完成后的样子 (5).jpg (34.4 KB, 下载次数: 4)

完成后的样子

完成后的样子 (6).jpg (56.68 KB, 下载次数: 4)

完成后的样子

完成后的样子 (7).jpg (32.49 KB, 下载次数: 7)

完成后的样子

完成后的样子 (8).jpg (55.06 KB, 下载次数: 5)

完成后的样子

完成后的样子 (9).jpg (30.4 KB, 下载次数: 5)

完成后的样子

完成后的样子 (10).jpg (66.06 KB, 下载次数: 8)

完成后的样子

完成后的样子 (11).jpg (60.22 KB, 下载次数: 2)

完成后的样子

完成后的样子 (12).jpg (61.75 KB, 下载次数: 5)

完成后的样子

完成后的样子 (13).jpg (42.21 KB, 下载次数: 4)

完成后的样子

完成后的样子 (14).jpg (36.13 KB, 下载次数: 10)

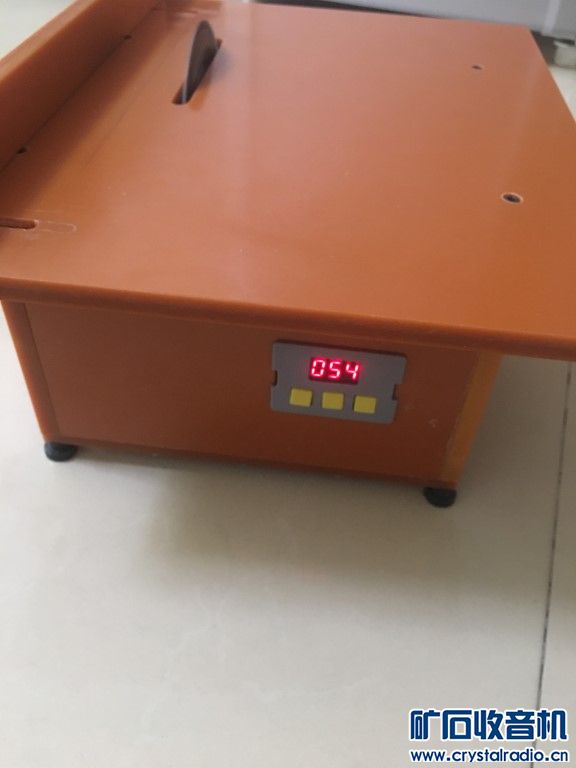

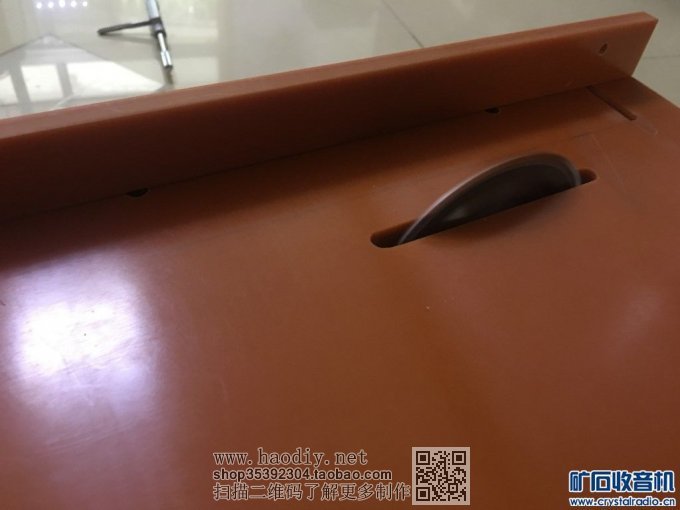

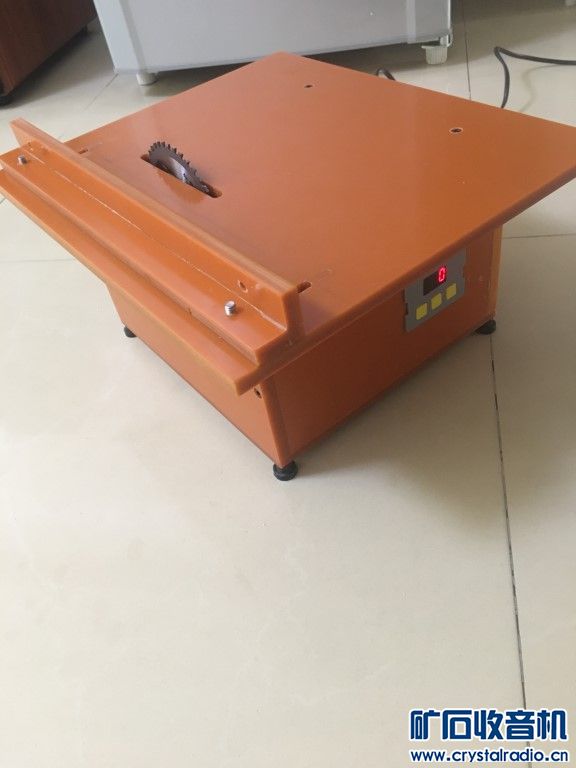

完成后的样子，实际我也使用过，切割一般的10MM内的板子都可以，铝板5MM的切割也没问题，在厚的就要慢点推进 ...
