便携文件匣大环圹机 (380mmx280mm)

时间:2017-08-18 21:45来源:www.crystalradio.cn 作者:cheungbx 点击:
便携文件匣大环圹机 (380mmx280mm) ,矿石收音机论坛

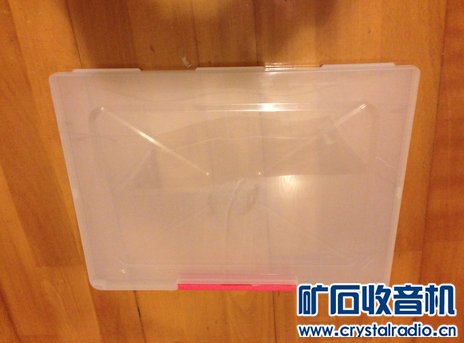

為方便在辨工室听矿机做了个用 380mmx280mm 塑料文件匣做的大环 无电源收音机.
平時放在文件架上.
要用時把它放在窗边就能收到电台.

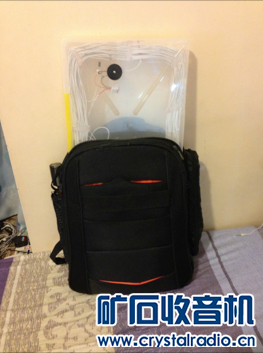

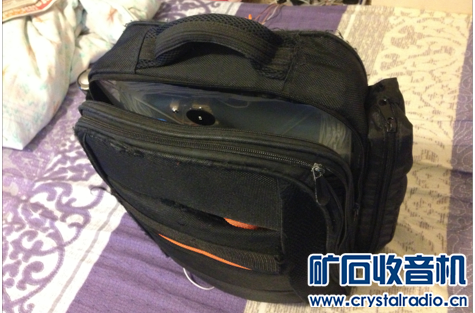

也可把它放進公事包或背包内,边行边听.

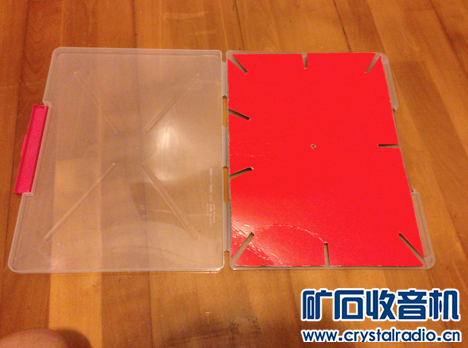

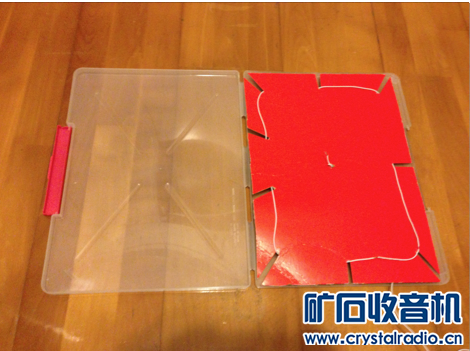

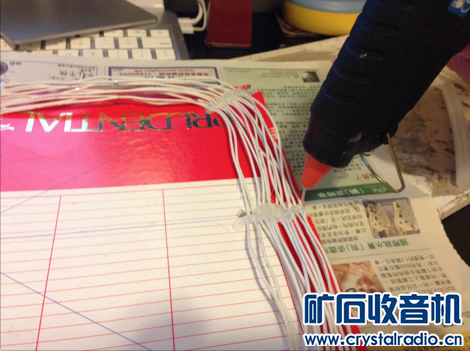

先用纸版做一个蛛网线圈的胎具, 葉數要单數

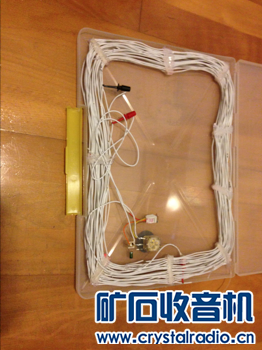

用塑料电线绕27圈.  绕時要把线上下交错,有些间绕的效果.

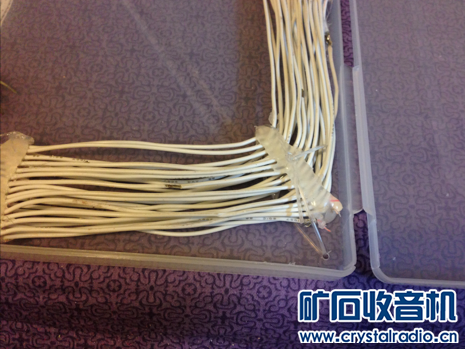

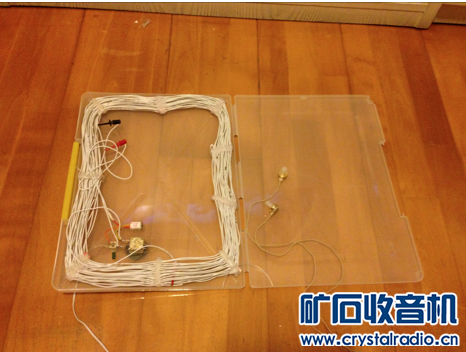

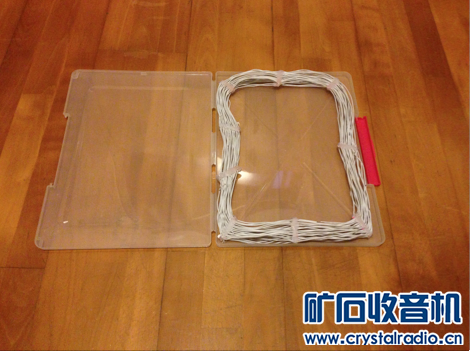

然后用熱溶胶固定. 再脫胎. 再用塑料绳固定在塑料文件匣内.

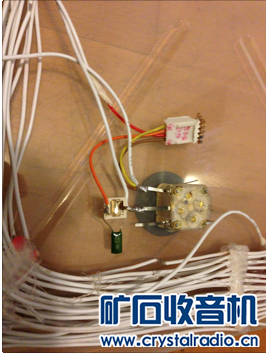

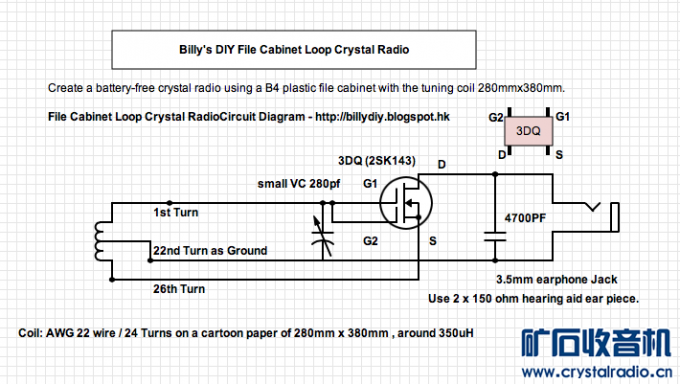

用3DQ检波

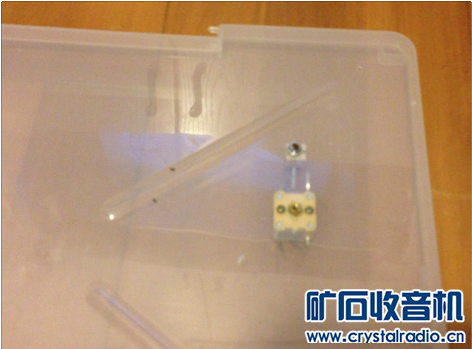

可变电容用四联中的270pf一联.

双助听器耳机 (300欧)串联.

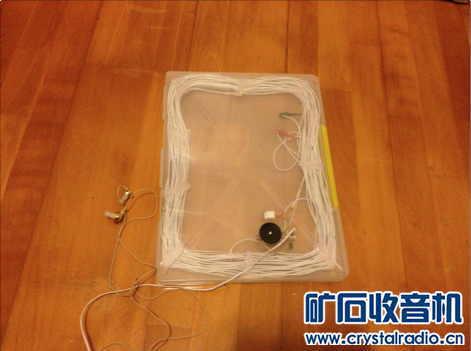

无天地线能收多个本地电台,且声音响亮.
便携文件匣大环圹机 (380mmx280mm) 便携文件匣大环圹机 (380mmx280mm)便携文件匣大环圹机 (380mmx280mm)
便携文件匣大环圹机 (380mmx280mm)便携文件匣大环圹机 (380mmx280mm)便携文件匣大环圹机 (380mmx280mm)便携文件匣大环圹机 (380mmx280mm)便携文件匣大环圹机 (380mmx280mm)便携文件匣大环圹机 (380mmx280mm) 便携文件匣大环圹机 (380mmx280mm)便携文件匣大环圹机 (380mmx280mm) 便携文件匣大环圹机 (380mmx280mm)便携文件匣大环圹机 (380mmx280mm)便携文件匣大环圹机 (380mmx280mm)

本帖最后由 cheungbx 于 2013-8-13 10:17 编辑

便携文件匣大环圹机 (380mmx280mm)

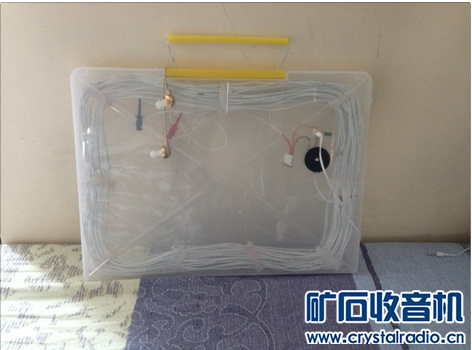

加了把手,立即变身成工事包矿机
為蛛网线圈绕制方法做了个视频
