仿 qg2007 版主 的 陈氏矿机血统 矿机制作完成

时间:2017-08-19 21:09来源:www.crystalradio.cn 作者:小小少年 点击:
仿 qg2007 版主 的 陈氏矿机血统 矿机制作完成 ,矿石收音机论坛
这是qg2007版主的 改造陈氏矿机血统----陈氏、75号、并联检波组合电路设计 连接http://www.crystalradio.cn/thread-369815-1-1.html

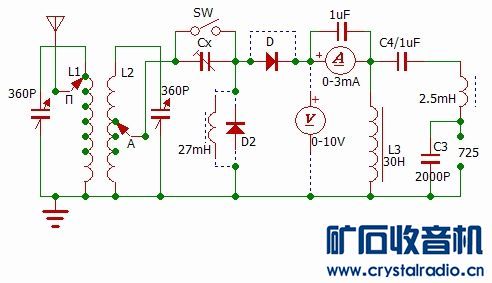

以下是选用的电路图
仿 qg2007 版主 的 陈氏矿机血统 矿机制作完成

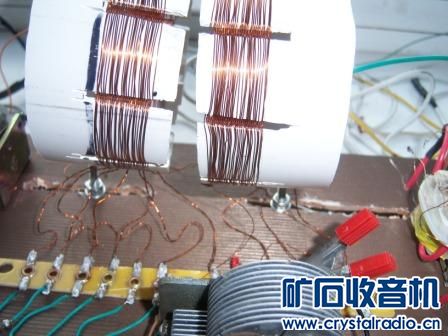

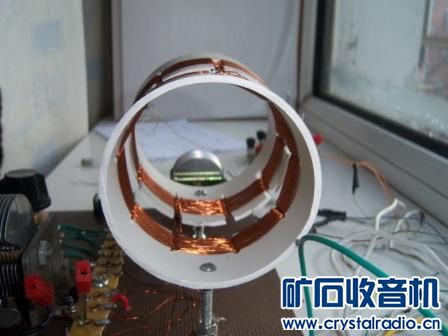

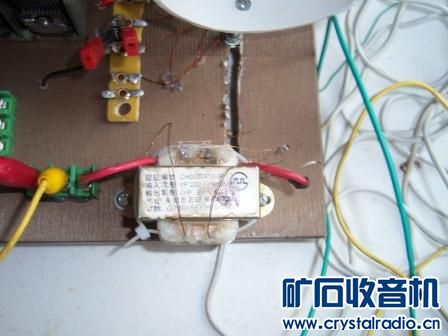

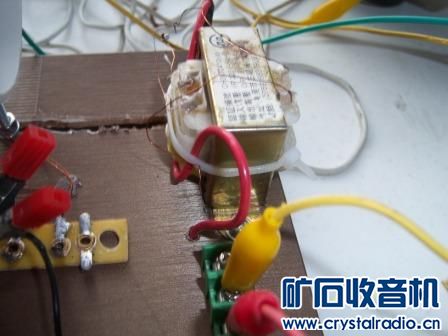

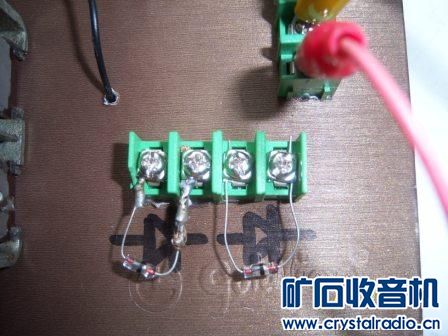

这一次  没能用到脱骨线圈,因为漆包线线径太细了 只用了0.27mm,pvc下水管作为骨架,变压器初级线圈是用来代替图上30h的电感的,两个线圈之间下面制作了滑道,为了调节线圈的位置,使其在最好的距离效果最好,二极管选用的是  2ap9  1n60 2ap15  进口2ap9  bat85 最后发现  2ap9  和1n60  一起检波  效果较好,其次是进口2ap9 和2ap15,bat85 效果最不好,几乎没有声音
下面是数据 当1n60 和2ap9检波时
台数如下
中国之声  密山交通台  龙广新闻(最大) 还有一个音乐台  不详  还有一个中国音乐 频率不详,还有一个朝鲜语广播
用30mh和1n60
中国之声(最大)朝鲜台  中国音乐台  密山交通台
无天线时
能收到一个本地台 就是密山交通,声音不算大,但是已经不错了 原来在本地出了大换天线一般小型的基本收不到台明所以此次矿机较为满意,感谢qg2007版主的电路仿 qg2007 版主 的 陈氏矿机血统 矿机制作完成

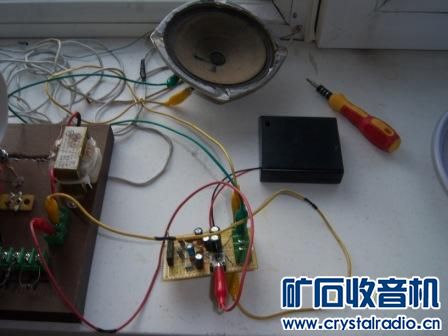

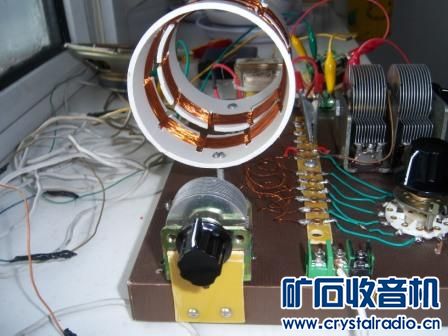

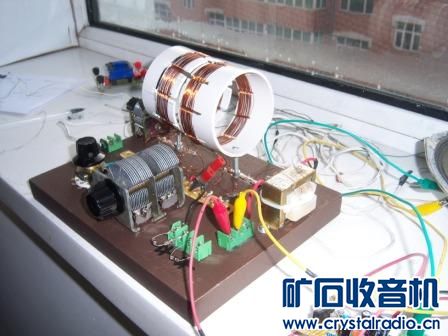

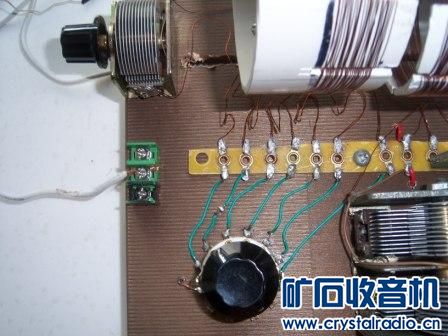

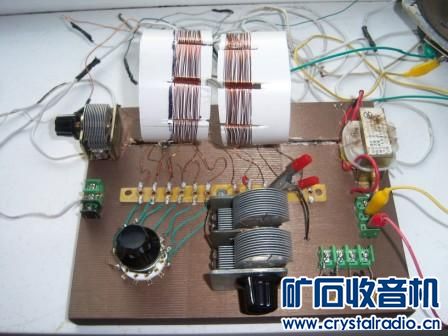

下面是图片 仿 qg2007 版主 的 陈氏矿机血统 矿机制作完成仿 qg2007 版主 的 陈氏矿机血统 矿机制作完成仿 qg2007 版主 的 陈氏矿机血统 矿机制作完成仿 qg2007 版主 的 陈氏矿机血统 矿机制作完成仿 qg2007 版主 的 陈氏矿机血统 矿机制作完成仿 qg2007 版主 的 陈氏矿机血统 矿机制作完成仿 qg2007 版主 的 陈氏矿机血统 矿机制作完成仿 qg2007 版主 的 陈氏矿机血统 矿机制作完成仿 qg2007 版主 的 陈氏矿机血统 矿机制作完成仿 qg2007 版主 的 陈氏矿机血统 矿机制作完成
