用矿石机测云母电容

时间:2017-08-19 22:00来源:www.crystalradio.cn 作者:龙虾2 点击:
用矿石机测云母电容 ,矿石收音机论坛
用矿石机测云母电容

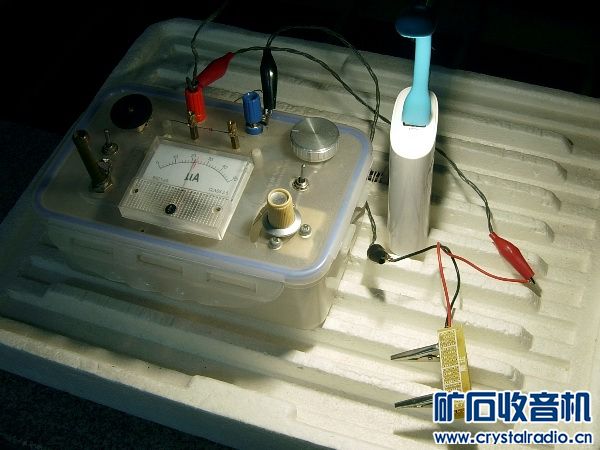

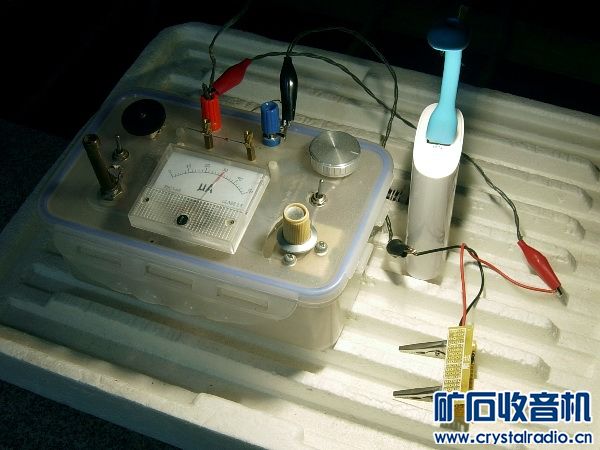

01.用内置的空气电容,输出24微安。
用矿石机测云母电容

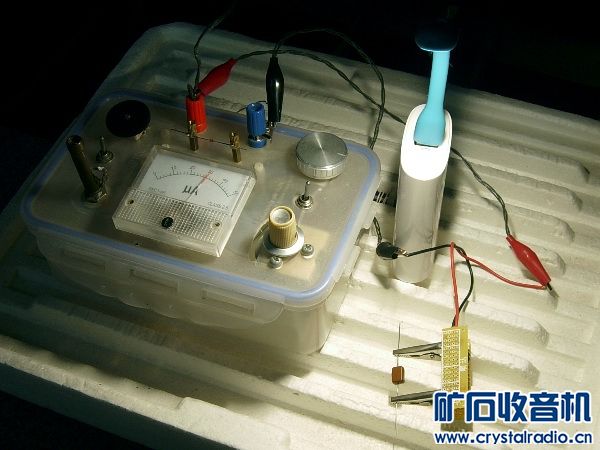

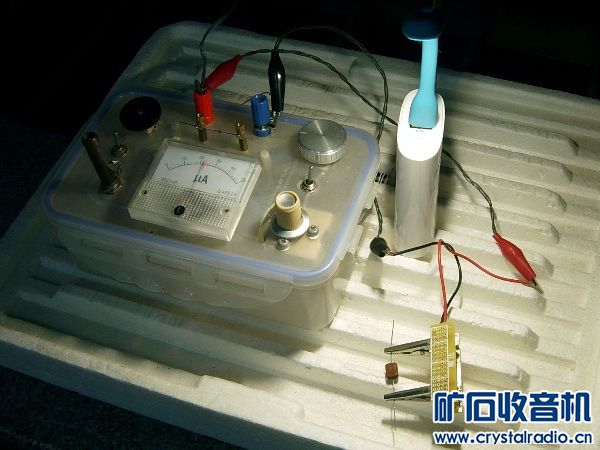

02.把空气电容调小,并上240p的云母电容,输出稍下降了一点点。
用矿石机测云母电容

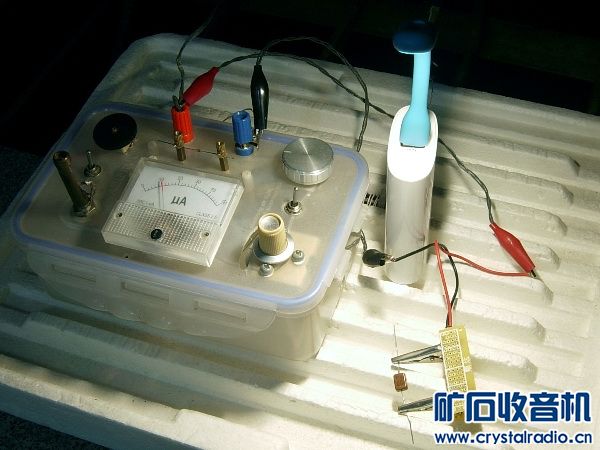

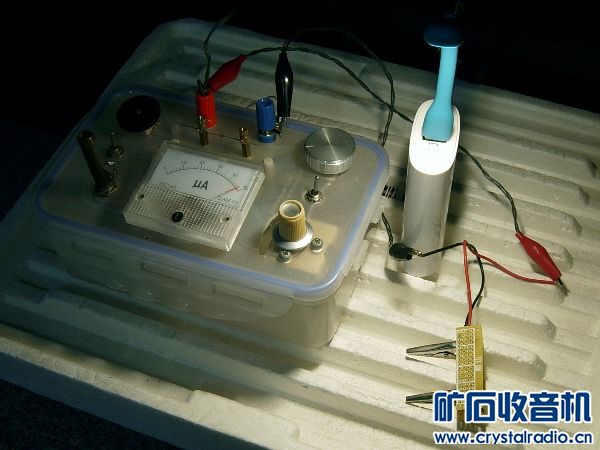

03.找到一只有问题的云母电容,输出只有10微安。
用矿石机测云母电容

能剔除问题品,测试有意义!

04.但这问题品仍比涤纶电容好。两只470p涤纶电容串联,输出只有6微安。涤纶电容在中波频率是很差的。
用矿石机测云母电容

以上均为弱负载测试,突出Q值的带来差异。

下面调整右上方的旋钮,使用负载达到匹配,让输出电流最大。

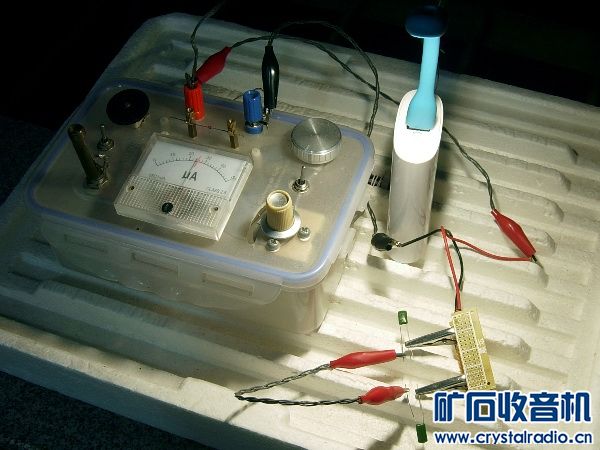

05.匹配条件下,涤纶电容也有26微安。
用矿石机测云母电容

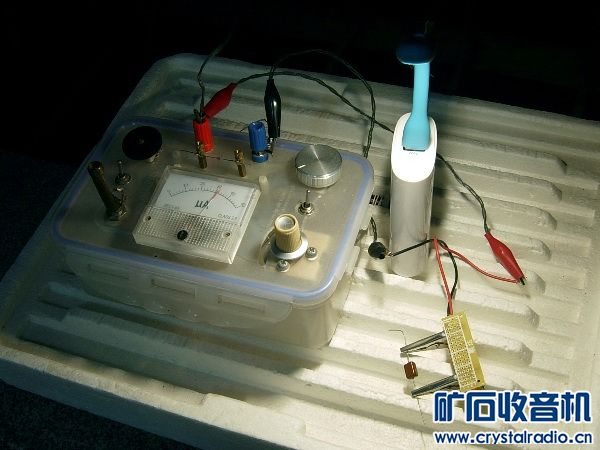

06.次品云母电容仍好一些,匹配输出有33微安。
用矿石机测云母电容

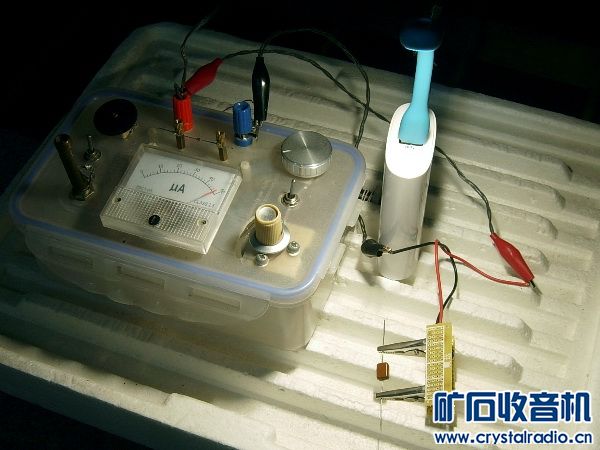

07.正常云母电容的匹配输出是满表的50微安。
用矿石机测云母电容

08.内置空气电容的匹配输出也是正好50微安。
用矿石机测云母电容

在匹配条件下,输出的差异变小,已经不容易感觉不到云母电容的损耗。

下面再测强负载,把右上方的旋钮打到最大的三点钟位置。

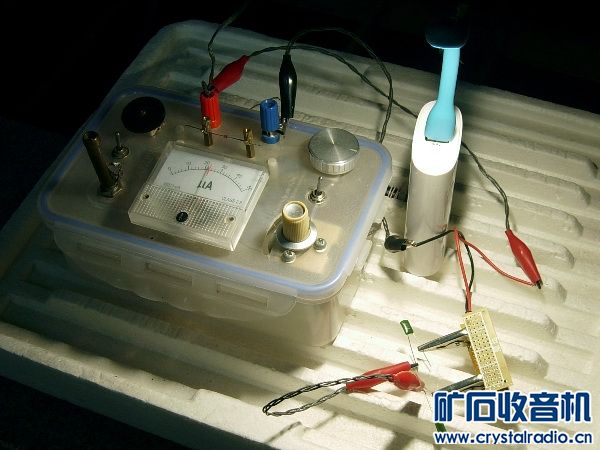

09.内置空气电容强负载输出31微安。
用矿石机测云母电容

10.云母电容强负载输出同样31微安。
用矿石机测云母电容

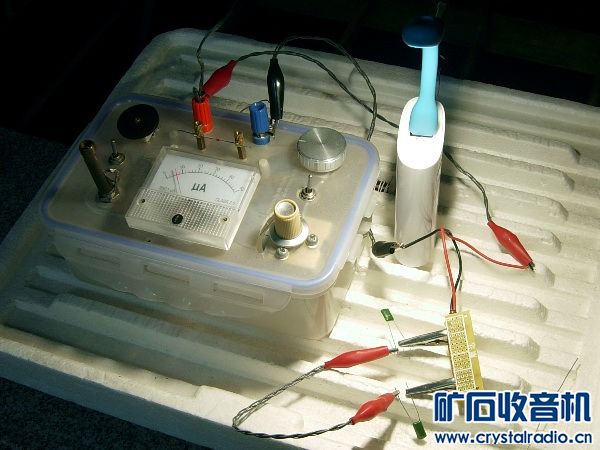

11.涤纶电容强负载输出23微安。
用矿石机测云母电容

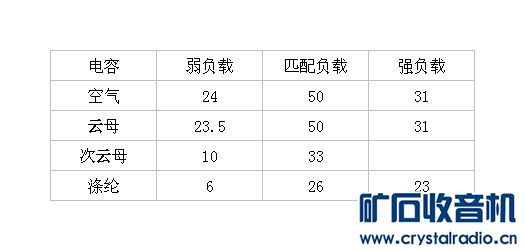

12.一览表:
用矿石机测云母电容

从表上看云母与涤纶电容的输出,弱负载约4:1;匹配负载约2:1;强负载输出约4:3。负载越强,差别越小。严重过载的电路很难区分谐振电路的品质。对照电感、电容品质的矿石机应该设在弱负载状态,突出差别。
