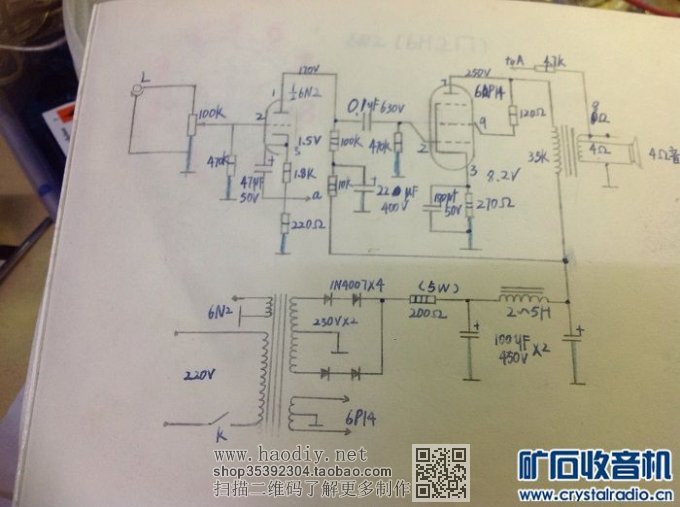

首先得感谢白版提供的电路图和无私指导，答疑解惑。我整理了一下图片顺便分享选材到安装的过程，供后来者参考改进。在安装布局上我做了一点小小的升级，如下

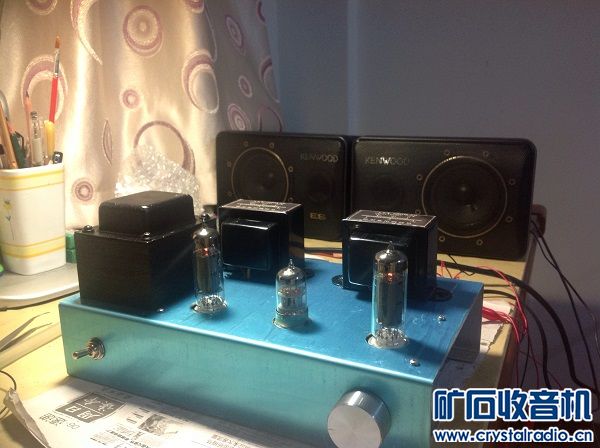

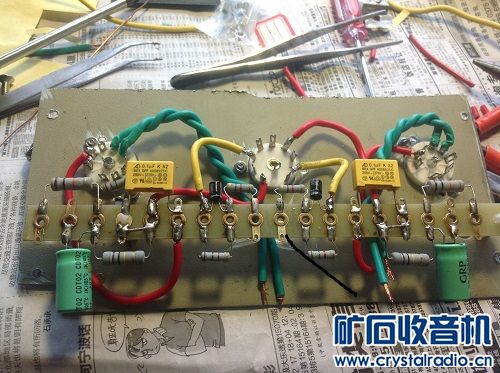

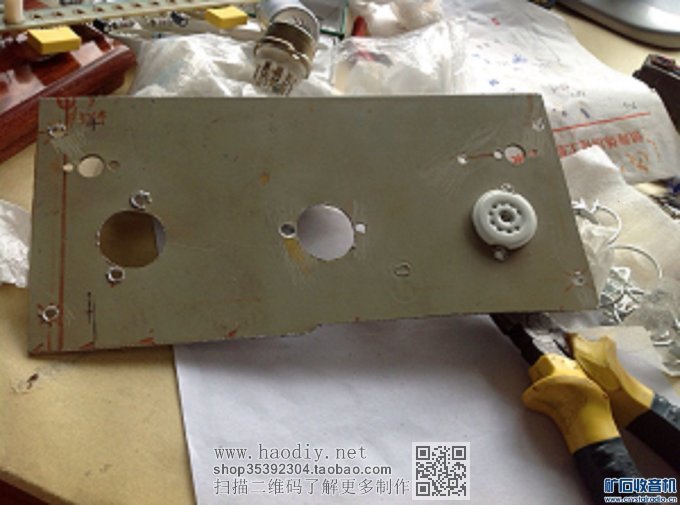

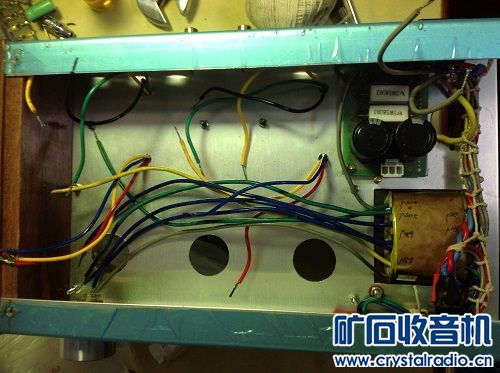

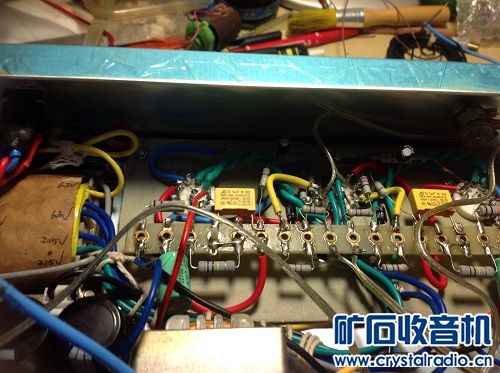

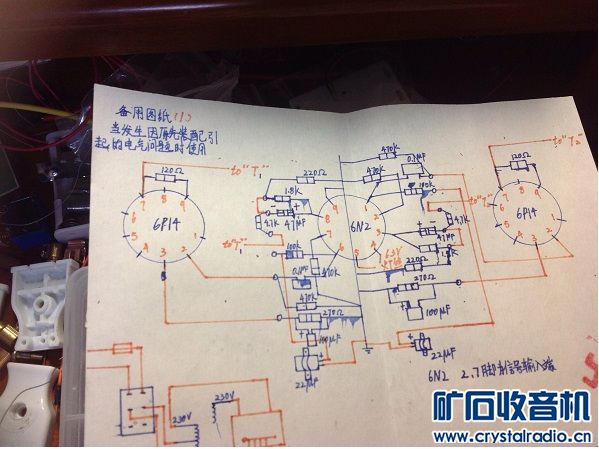

(责任编辑：admin)1 电子管安装在另外的铝板上，再把铝板安机壳上，机壳另外定制。大家可能会问，定制很贵，为什么买成品？可以算一笔账，成品机箱的木侧板是要另外收钱的，并且不包邮。一个70块的机箱可能到手就要一百大洋了。所幸我遇到了一家好店，空白的完整机箱79还包邮，要开孔另收钱。因为本人会CAD画图，于是测量好尺寸，设计好布局，画好图纸发送过去。加工费最后讲定30块两个星期，也是十分便宜。安装板废物利用自己锯打孔，动手能力有点差，不怕大家笑  2 电源部分用洞洞板搭。限流电阻怕发热，用了两只560 5W的水泥电阻并联，不用担心啦。电容用日本化工，体积小又可靠。接变压器部分用热熔胶固定加强强度，就不上图了。 电路布局太急设计，发现难看时也木已成舟   接下来是安装过程，看图    完成之后接喇叭，接cd。过了一秒钟，响了！仔细分辨，除了歌声，没有任何的杂音，交流声。当时试音音乐是用了一位意大利女高音唱的歌剧，解析力很到位，一点不输我的雅马哈家庭影院功放。功率方面合适，推BOSE7寸喇叭不用开很大     |
