不坑爹!自制mSATA-SATA转接卡

时间:2017-10-13 20:15来源:itbbs.pconline.com.cn 作者:牧狼人 点击:
前几天在坛子里花600大洋败了块镁光M4的SSD,是mSATA接口的,本来是想把笔记本的MINIPCI-E改造一下,添加个mSATA功能,结果改造失败,具体原因可能是飞线的问题,最后只好作罢。但是到手的SSD不能就这样打入冷宫,mSATA不能用,改成SATA用吧,上X宝搜了一下
前几天在坛子里花600大洋败了块镁光M4的SSD,是mSATA接口的,本来是想把笔记本的MINI PCI-E改造一下,添加个mSATA功能,结果改造失败,具体原因可能是飞线的问题,最后只好作罢。但是到手的SSD不能就这样打入冷宫,mSATA不能用,改成SATA用吧,上X宝搜了一下,转接卡竟然要60大洋,尼玛,加上运费要接近80了!多高科技的东西吗!!X,果断自己做!!

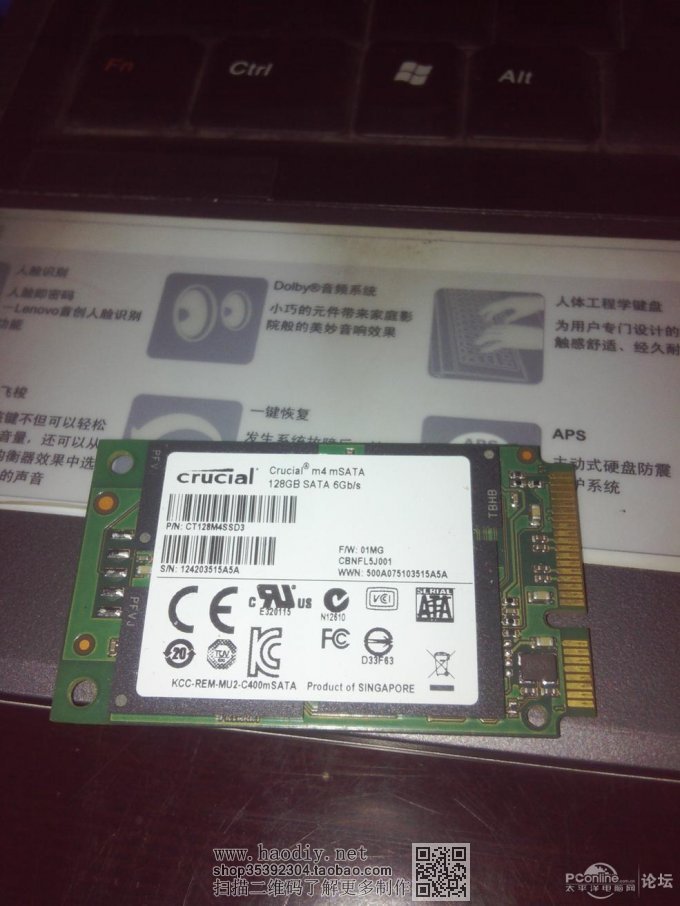

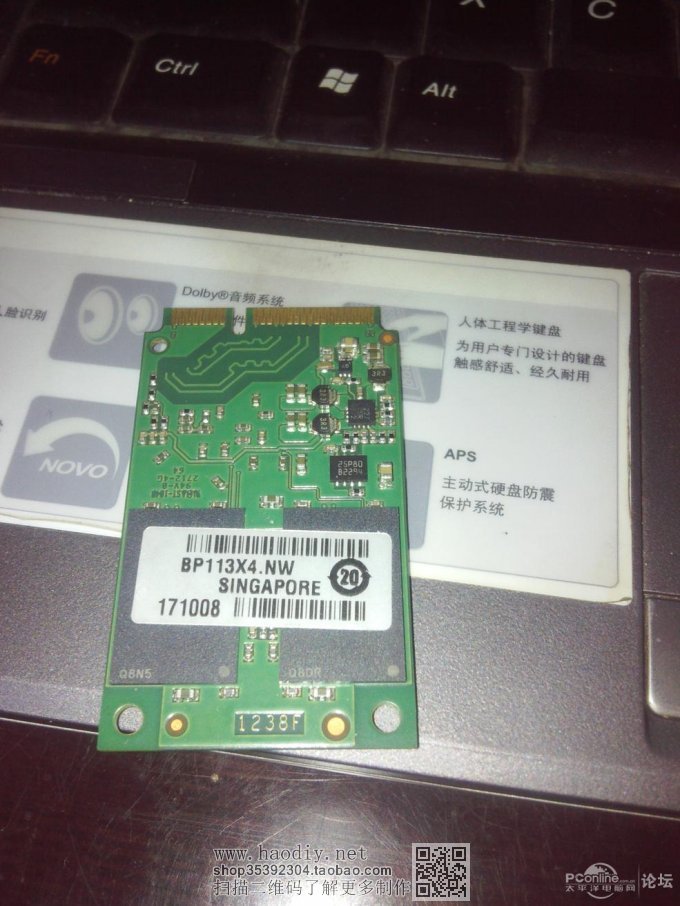

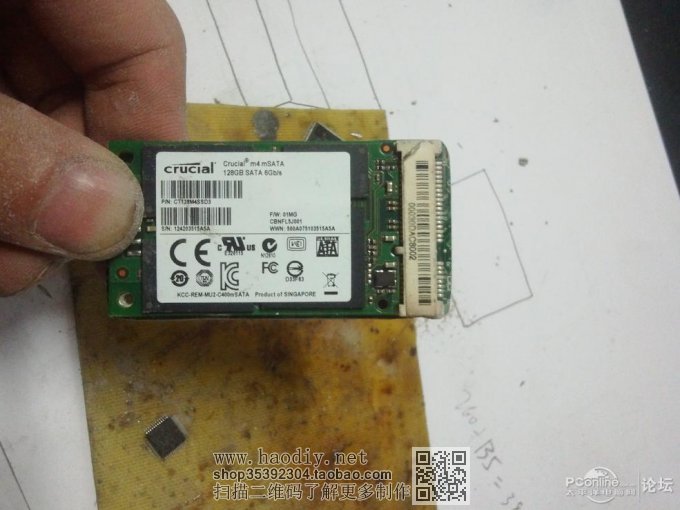

先上几张SSD的图不坑爹!自制mSATA-SATA转接卡


不坑爹!自制mSATA-SATA转接卡

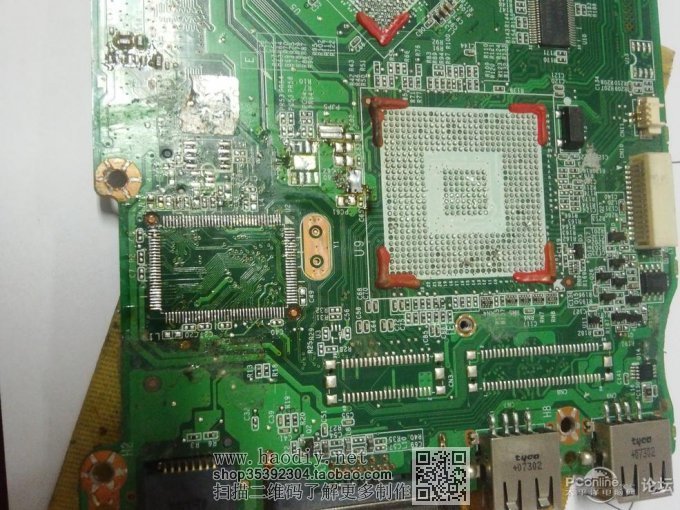

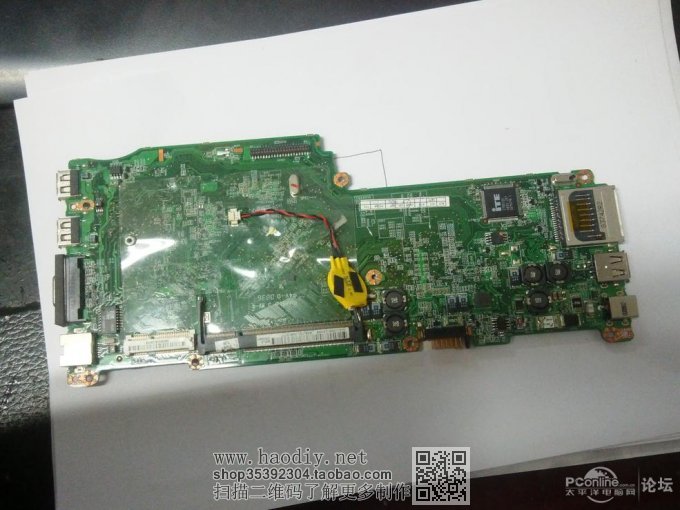

好,下面进入正题,要安装这块ssd,首先要给它找个家,顺手翻了一下报废的笔记本主板,看到个带mini pci-e插槽的
不坑爹!自制mSATA-SATA转接卡

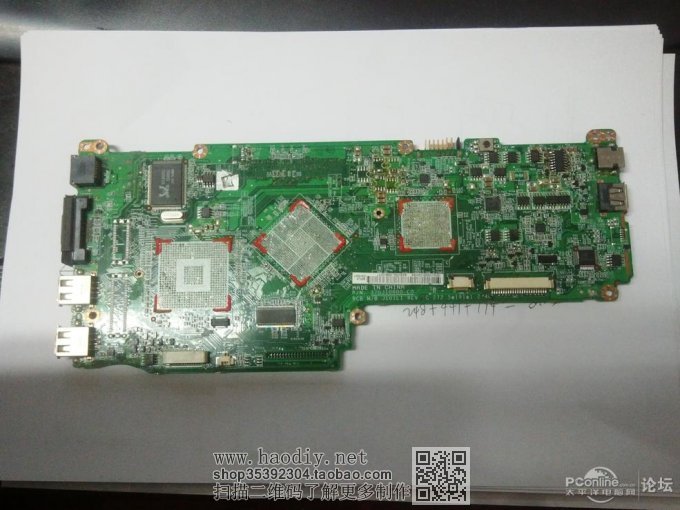

背面不坑爹!自制mSATA-SATA转接卡

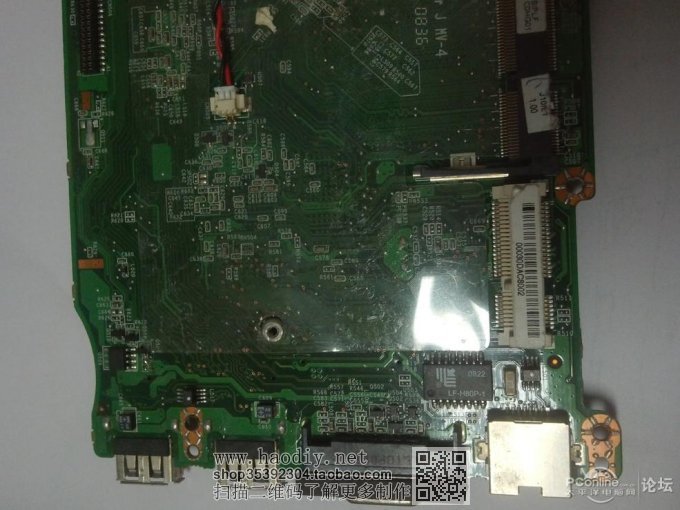

看到了吗,就是这个接口不坑爹!自制mSATA-SATA转接卡

把主板反过来,发现背面的位置有许多元件,本着不浪费的原则,拆下来备用不坑爹!自制mSATA-SATA转接卡

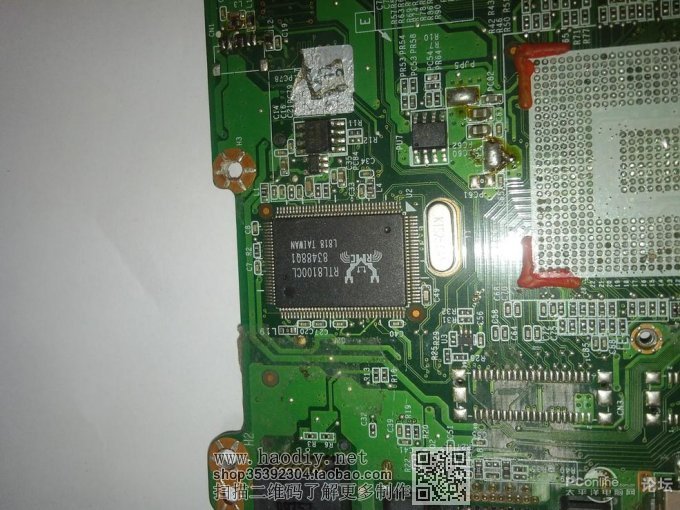

一顿热腾腾的热风枪大餐过后,原来芯片的位置变成了这样不坑爹!自制mSATA-SATA转接卡

接口旁边的隔离变压器和其他的一些东西也被我拆掉了不坑爹!自制mSATA-SATA转接卡

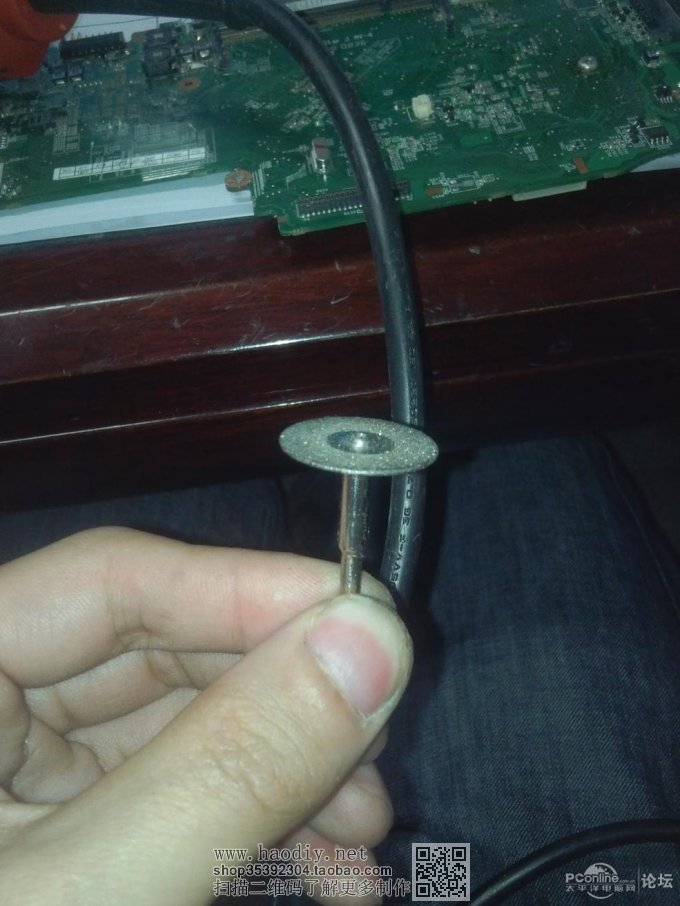

下面就开始切割了,要把这个接口的位置裁下来,因为其他的部分对于这个SSD来说,都是多余的,首先,切割利器登场不坑爹!自制mSATA-SATA转接卡

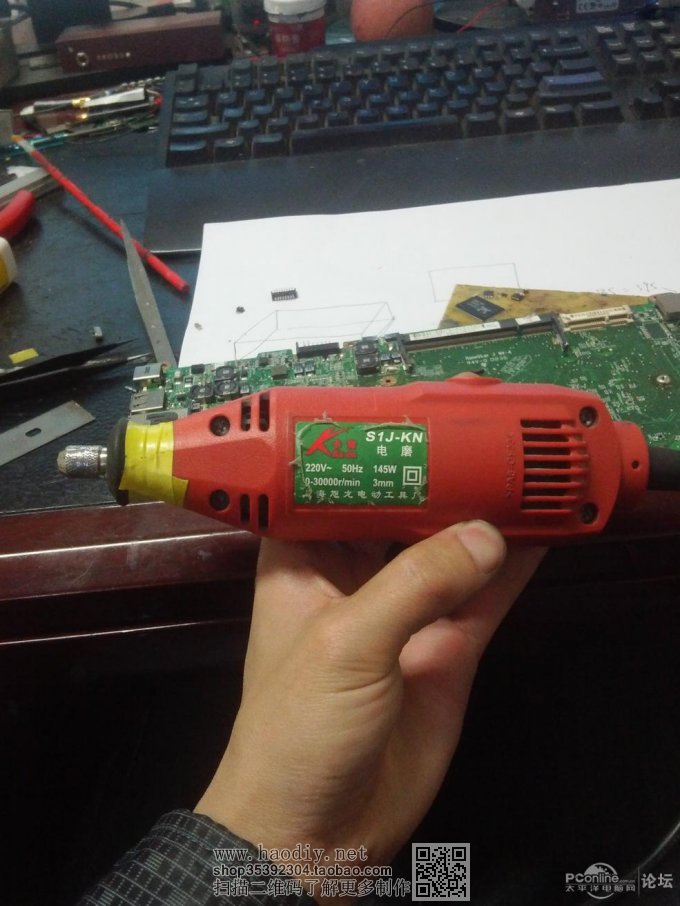

还有犯罪同伙不坑爹!自制mSATA-SATA转接卡

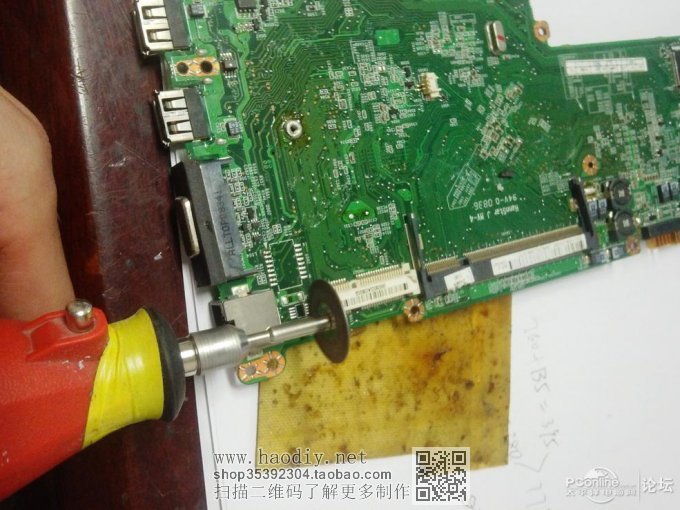

准备开工不坑爹!自制mSATA-SATA转接卡

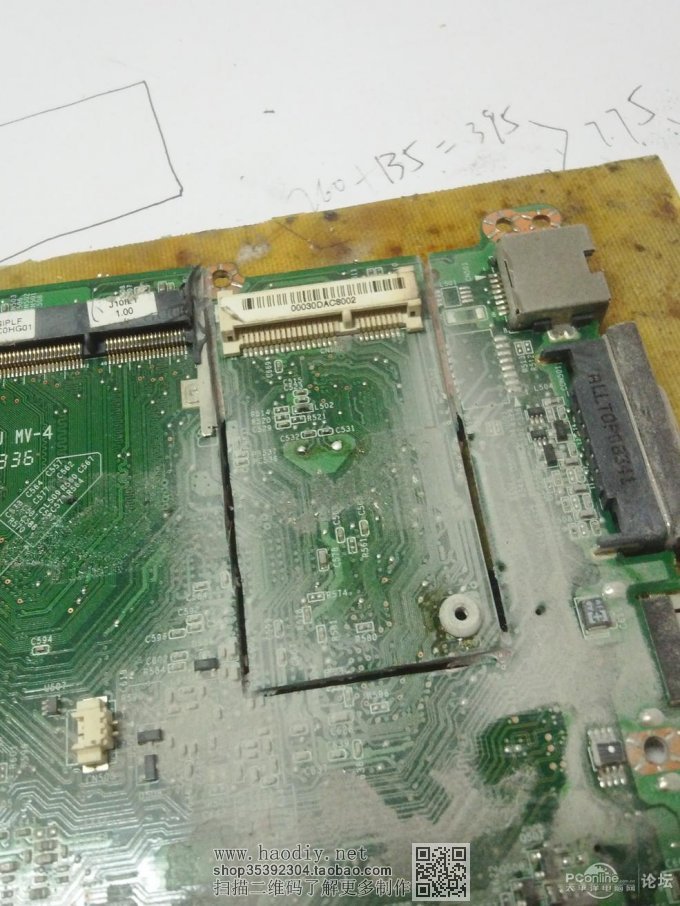

切的差不多的样子不坑爹!自制mSATA-SATA转接卡

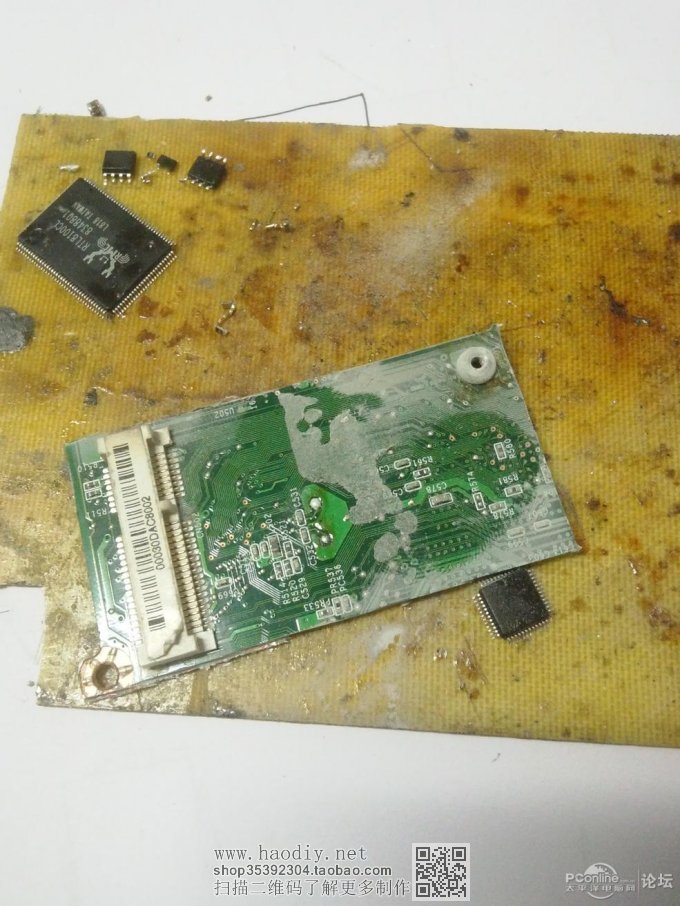

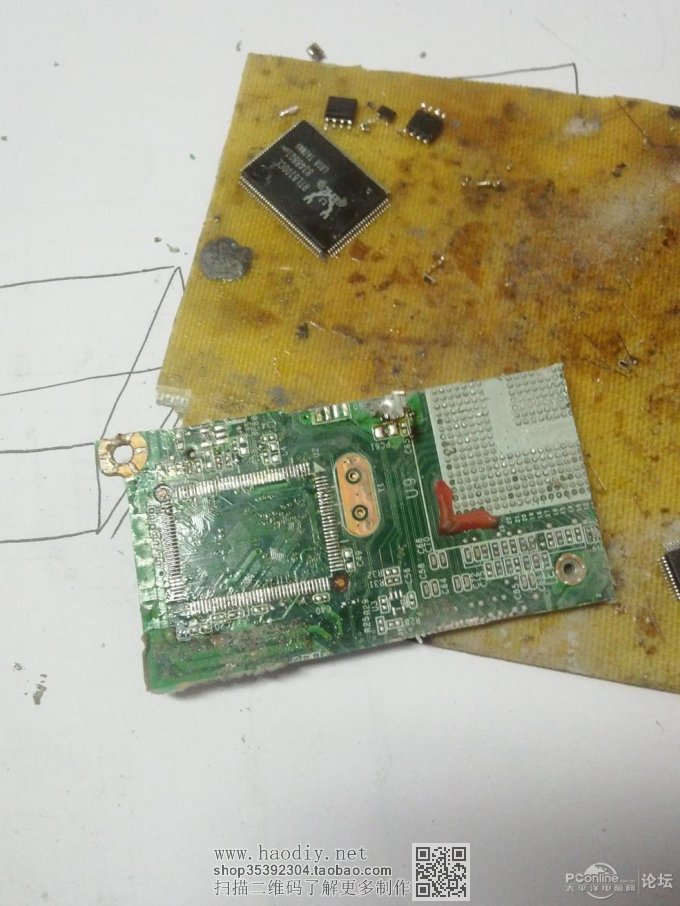

果断掰下来不坑爹!自制mSATA-SATA转接卡

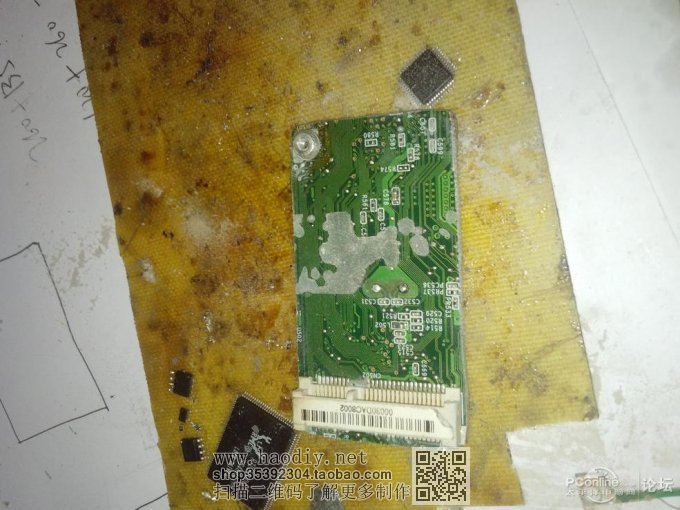

背面不坑爹!自制mSATA-SATA转接卡

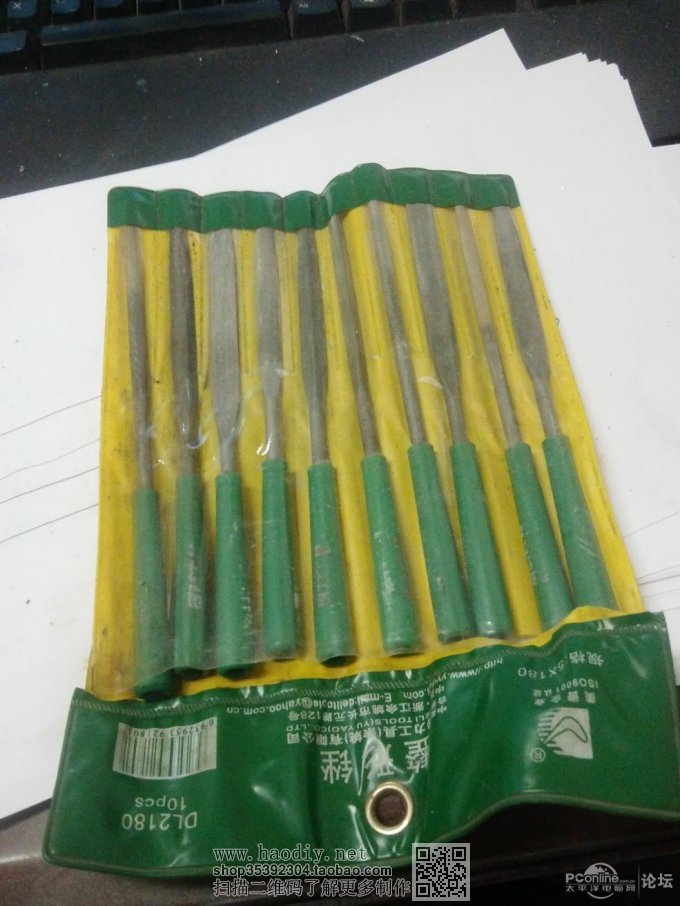

太难看了不坑爹!自制mSATA-SATA转接卡要修饰一下才行,秀一下工具不坑爹!自制mSATA-SATA转接卡



修饰完成的样子,还是不怎么好看,但是棱角至少比较圆滑了不坑爹!自制mSATA-SATA转接卡

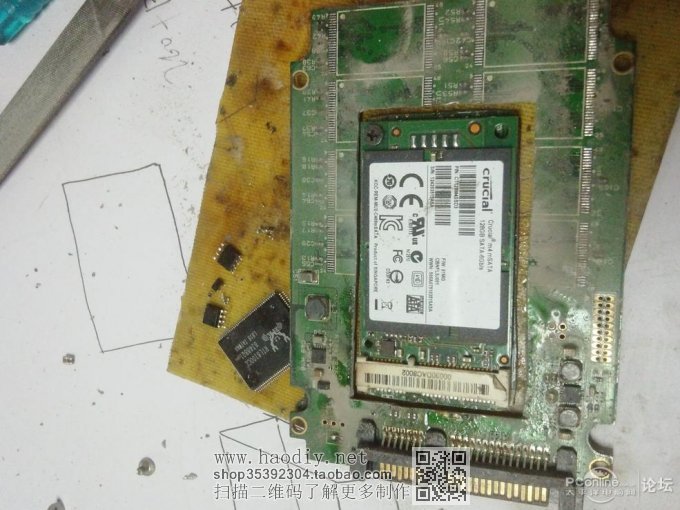

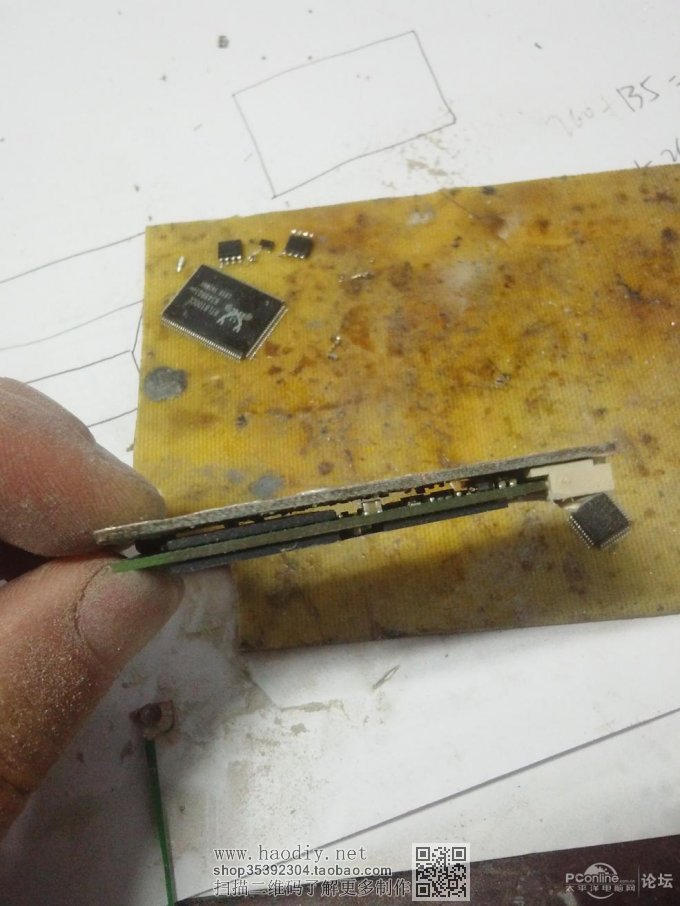

把SSD装在上面看看不坑爹!自制mSATA-SATA转接卡

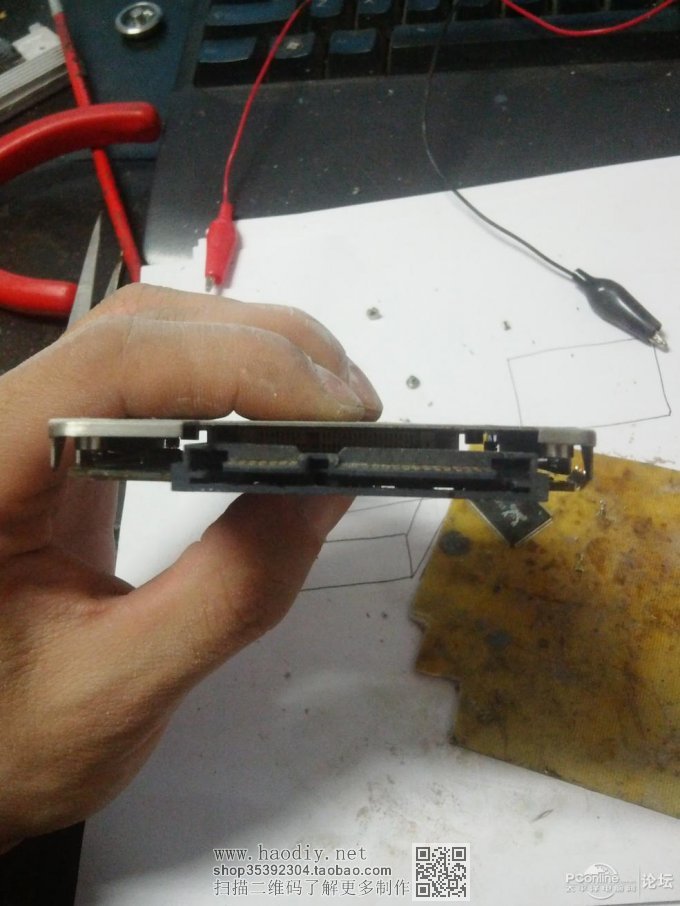

看一下侧面,位置正常,没有压到任何元件不坑爹!自制mSATA-SATA转接卡

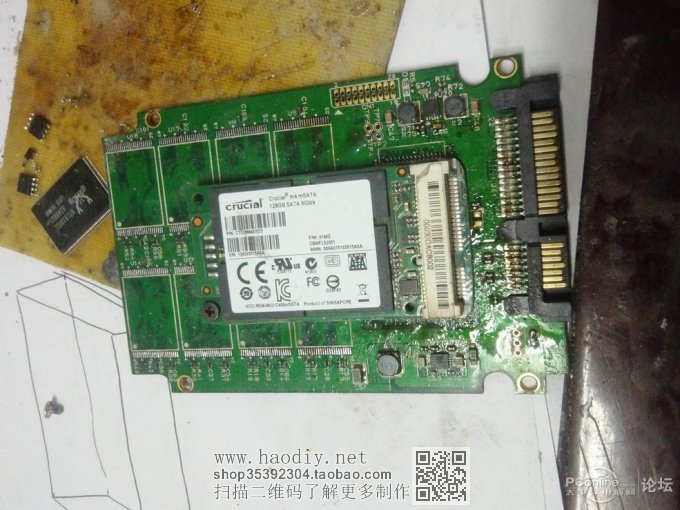

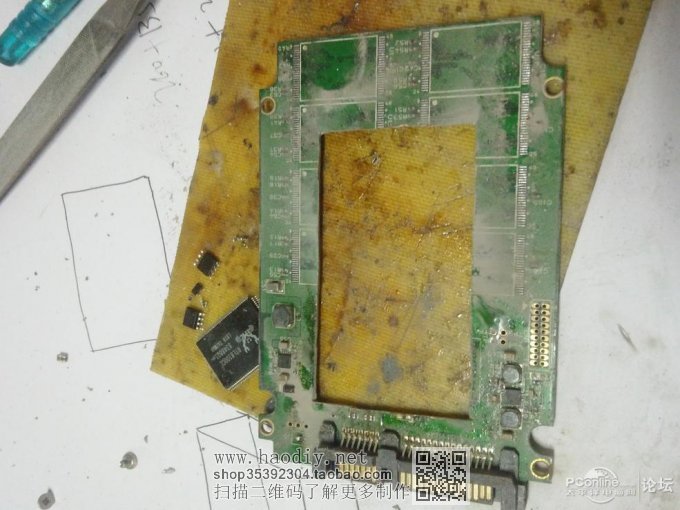

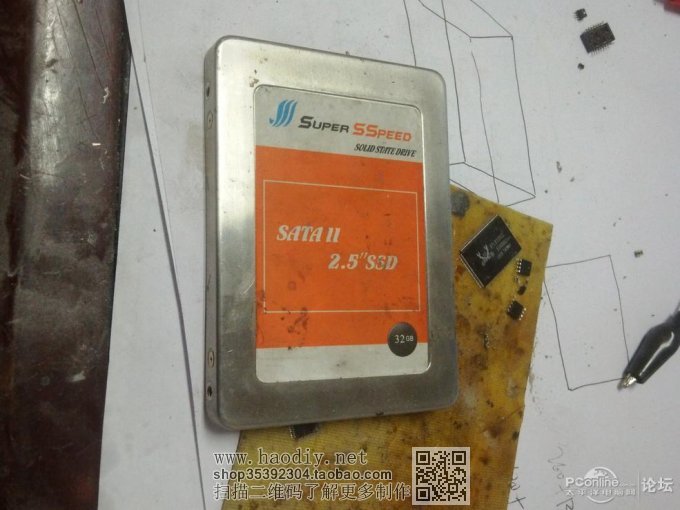

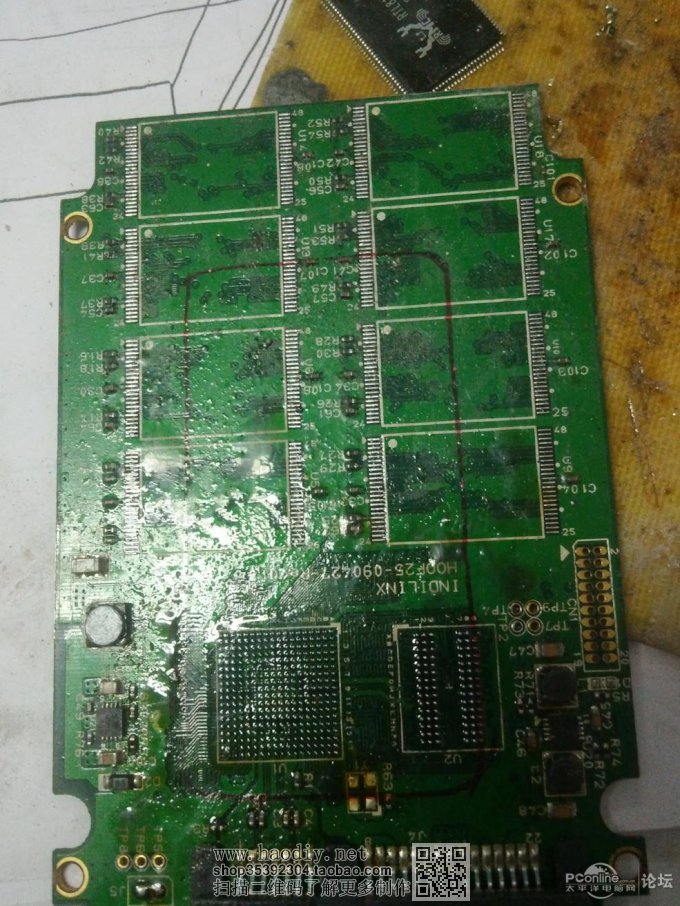

mSATA的接口板做好了,下面是转接板,又随手一翻,翻出来一个被我搞报废掉的SSD主控板不坑爹!自制mSATA-SATA转接卡

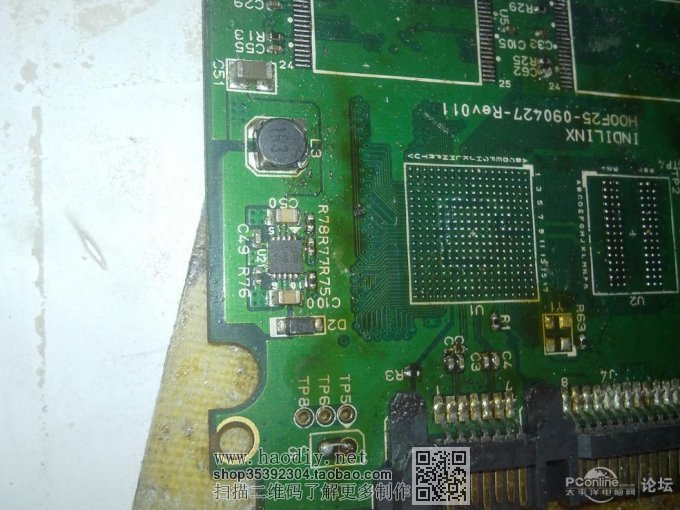

对,没错,两侧的电路都是电源转换,左侧的是给DDR2缓存供电的电路,输出电压是0.8V,在本制作中无用,重点在右侧,那是给闪存颗粒供电的电路,电压3.3V,就是它了,因为mSATA的电源就是3.3V。先来个3.3电源的特写不坑爹!自制mSATA-SATA转接卡

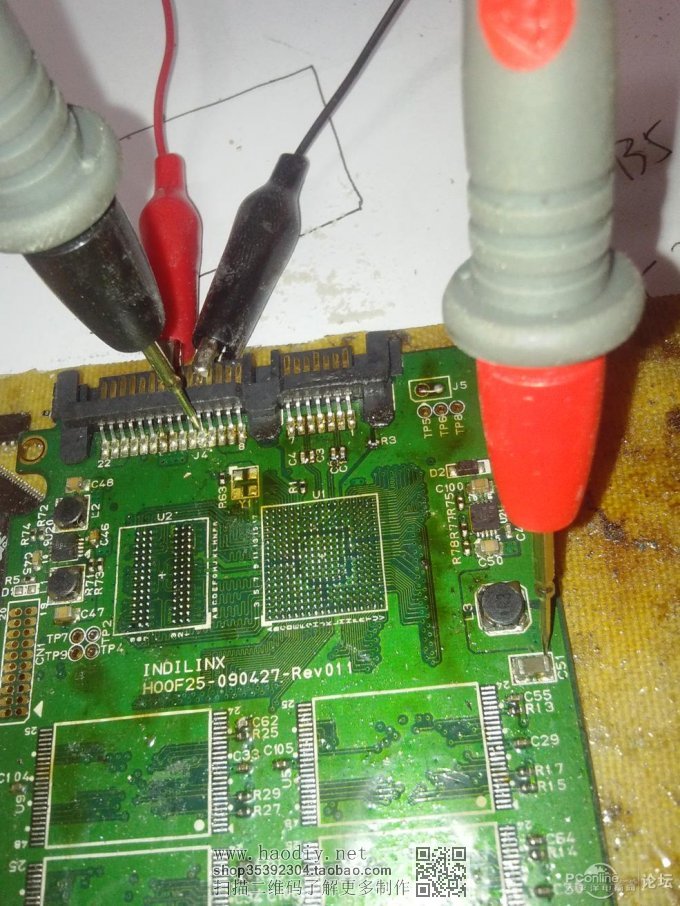

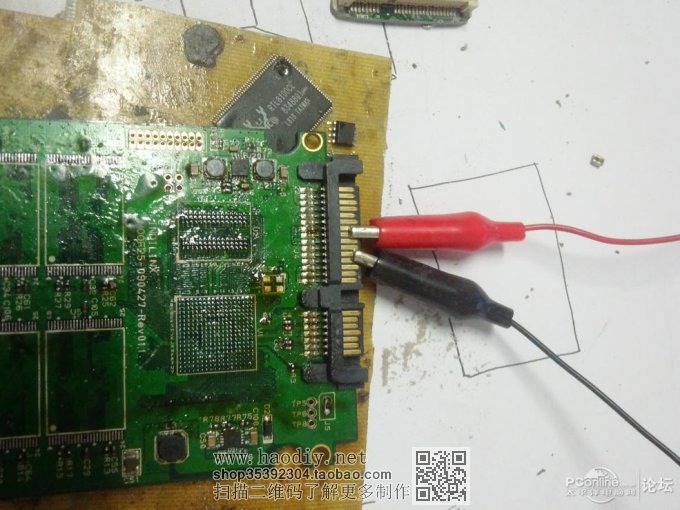

理论上是行得通的,但是要测试一下,保险,搭上可调电源不坑爹!自制mSATA-SATA转接卡

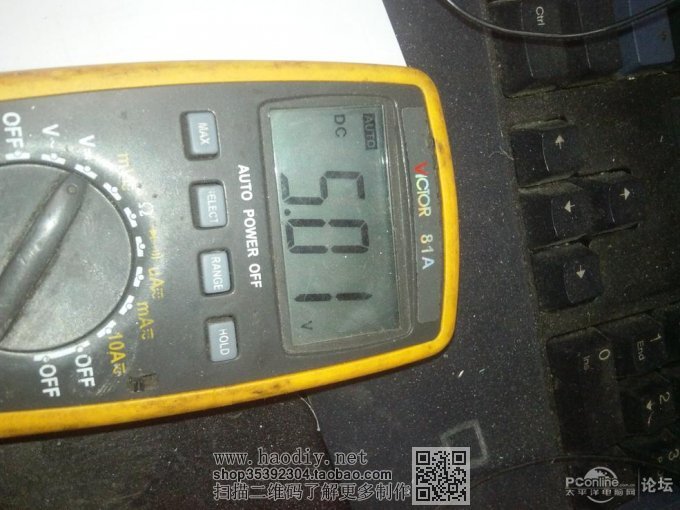

先看输入电压,5V不坑爹!自制mSATA-SATA转接卡


不坑爹!自制mSATA-SATA转接卡

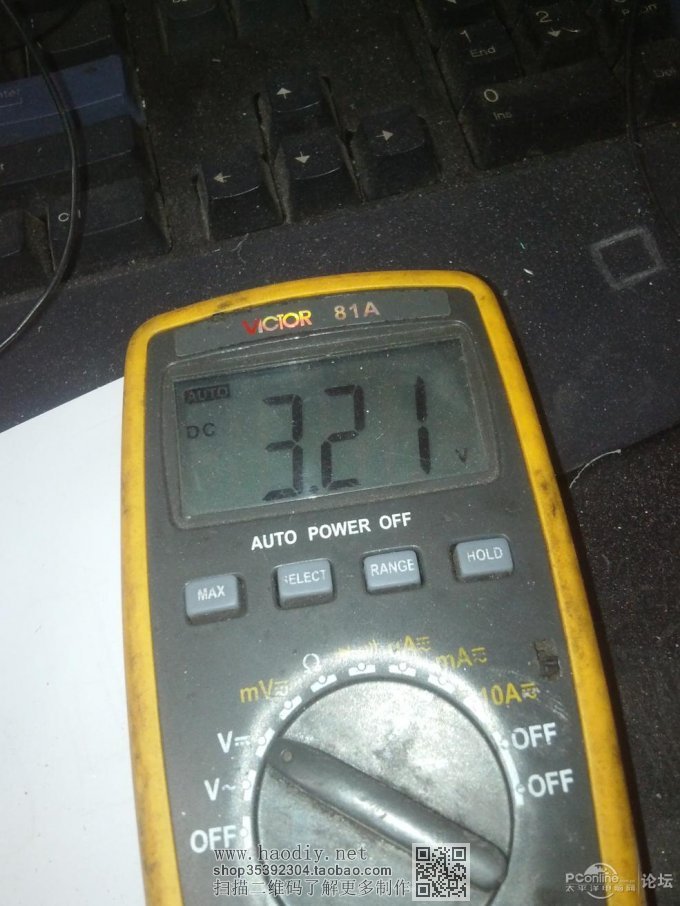

然后看下输出电压,3.2V,完全符合标准不坑爹!自制mSATA-SATA转接卡


不坑爹!自制mSATA-SATA转接卡

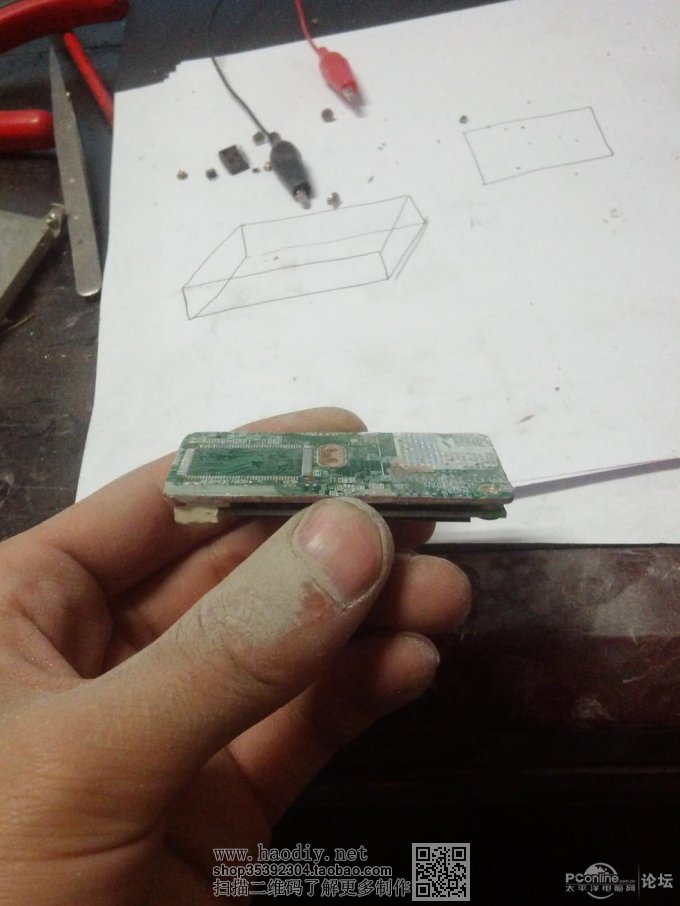

OK,下面直接把接口板放在主控板上,看能不能塞进壳子,先把接口板背面的小元件都清理掉,搞平
不坑爹!自制mSATA-SATA转接卡

然后贴在主控板上


不坑爹!自制mSATA-SATA转接卡

找个配套的壳子来不坑爹!自制mSATA-SATA转接卡

然后放进去比比,能不能放下不坑爹!自制mSATA-SATA转接卡

貌似不能,太厚了不坑爹!自制mSATA-SATA转接卡

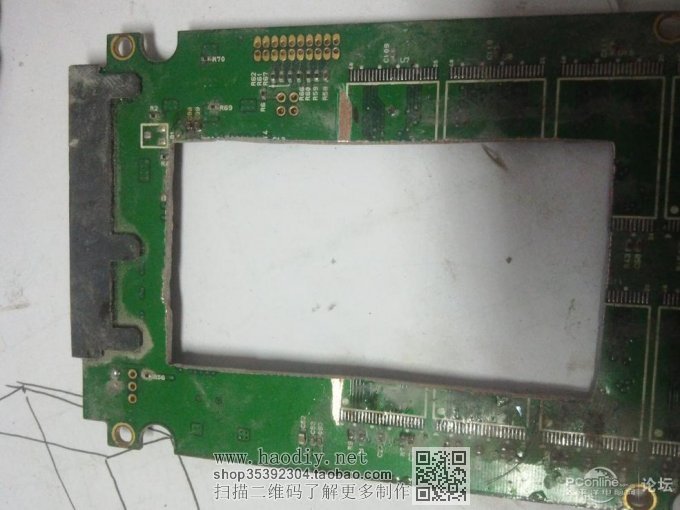

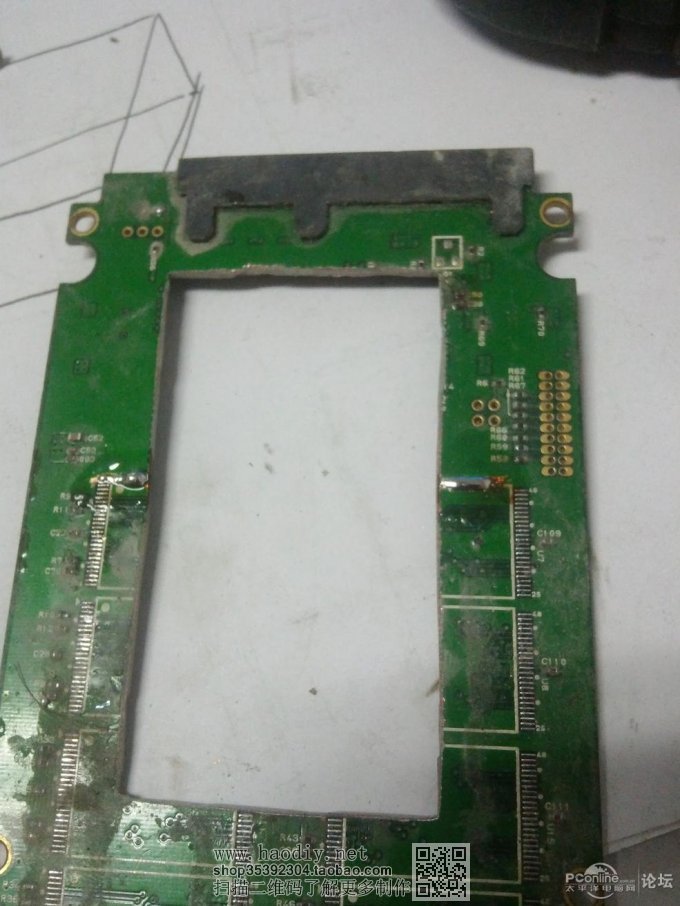

好吧,继续使用我的切割利器,开孔,先划线不坑爹!自制mSATA-SATA转接卡

切割!!不坑爹!自制mSATA-SATA转接卡



貌似有一点点大了。。。不过没关系,反正到时候是放在外壳里面的,外面看不到,只要固定好就行啦~~不坑爹!自制mSATA-SATA转接卡

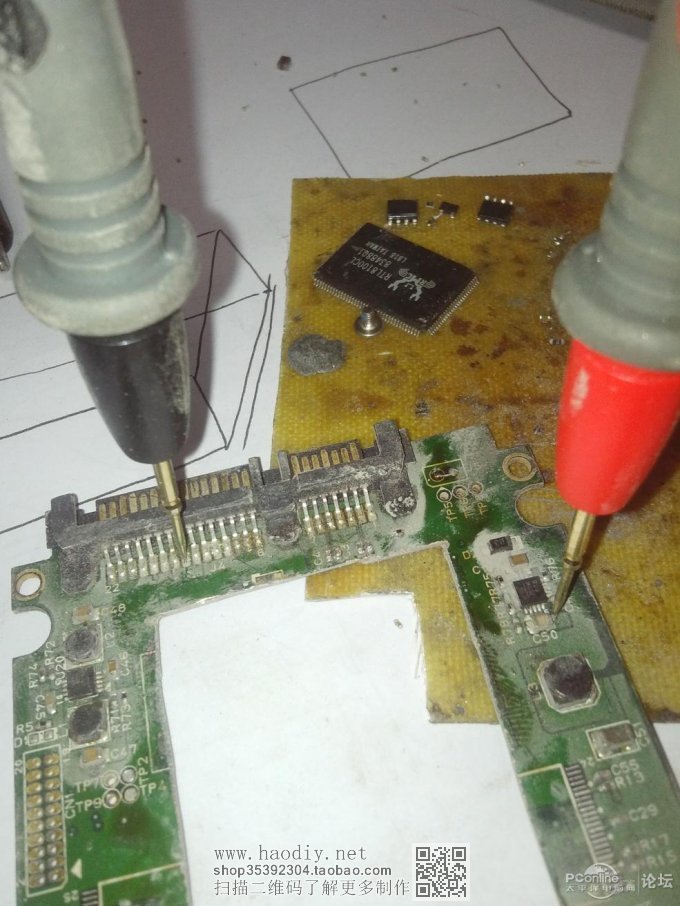

别只顾切割,看供电线路有没有被切断不坑爹!自制mSATA-SATA转接卡

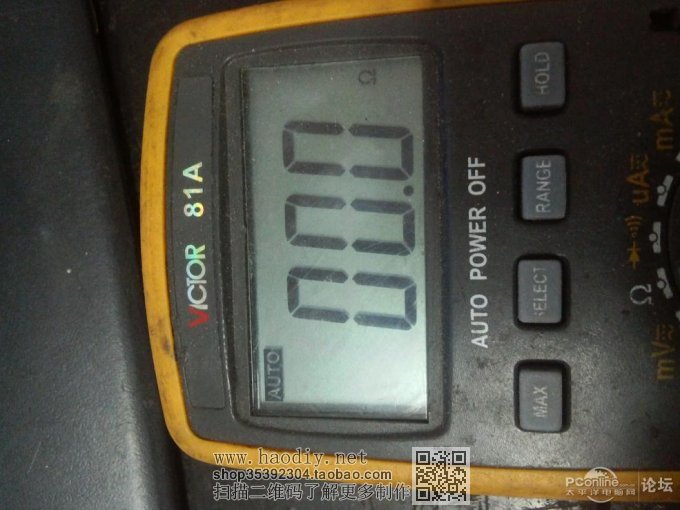

电阻为0,还好还好,没伤到供电电路

不坑爹!自制mSATA-SATA转接卡

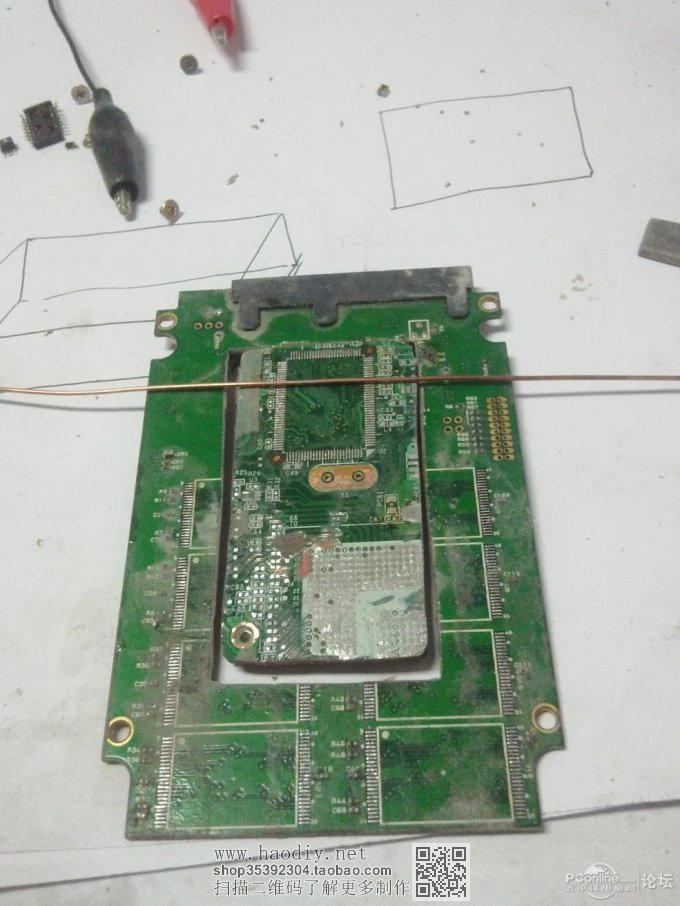

下面就要看怎么合体了,比划了一下,发现用铜丝固定是个不错的选择不坑爹!自制mSATA-SATA转接卡

在主控板两边要焊接的地方把绝缘漆挂掉,露出铜箔不坑爹!自制mSATA-SATA转接卡
然后上锡
不坑爹!自制mSATA-SATA转接卡

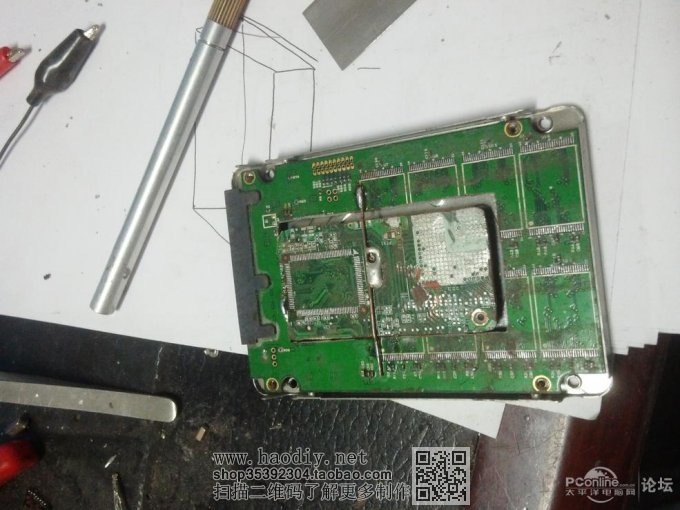

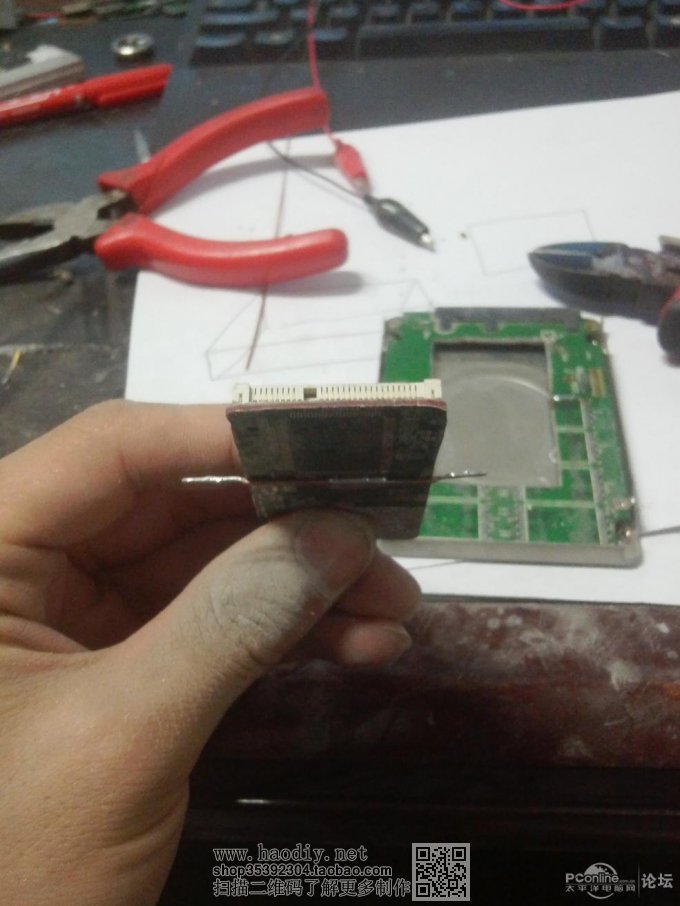

先把铜丝焊在接口板上,同时要在两侧稍微弯个角度,要不然还是放不进外壳不坑爹!自制mSATA-SATA转接卡

然后是焊接固定不坑爹!自制mSATA-SATA转接卡
看看正面不坑爹!自制mSATA-SATA转接卡

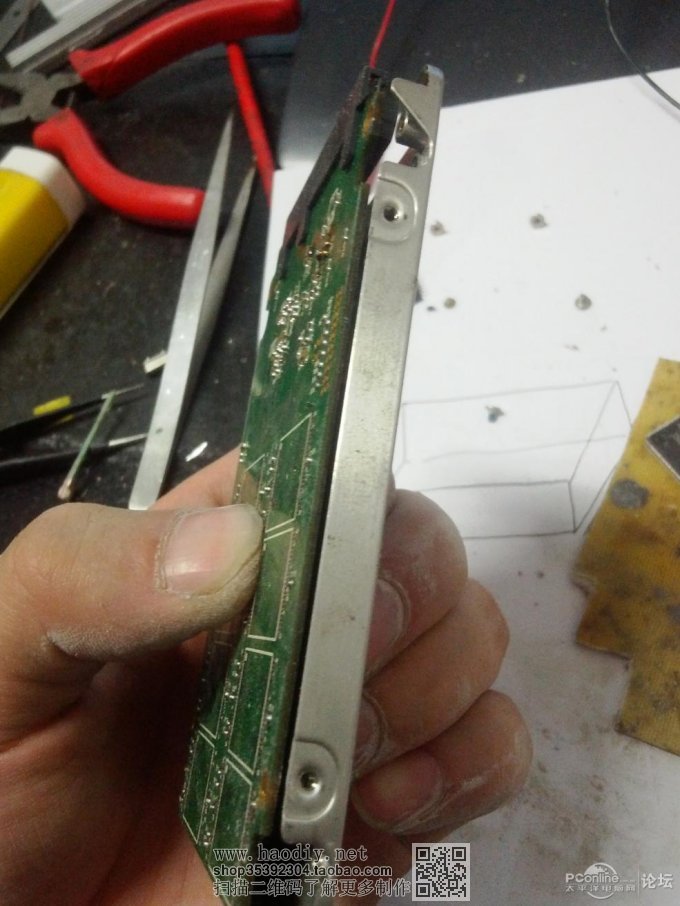

再放进壳子里看看,OK了,高度可以了,螺丝都可以拧上了
