不坑爹!自制mSATA-SATA转接卡(2)

时间:2017-10-13 20:15来源:itbbs.pconline.com.cn 作者:牧狼人 点击:
OK,这样位置就基本固定了,下面先走线,数据线的顺序我就不赘述了,总之跟普通的SATA是一样的,按顺序接上就OK,我在这里使用的是耳机的漆包线,多股中抽出来的1根,然后两根拧在一起 先看看要焊接的位置,黄色方
不坑爹!自制mSATA-SATA转接卡

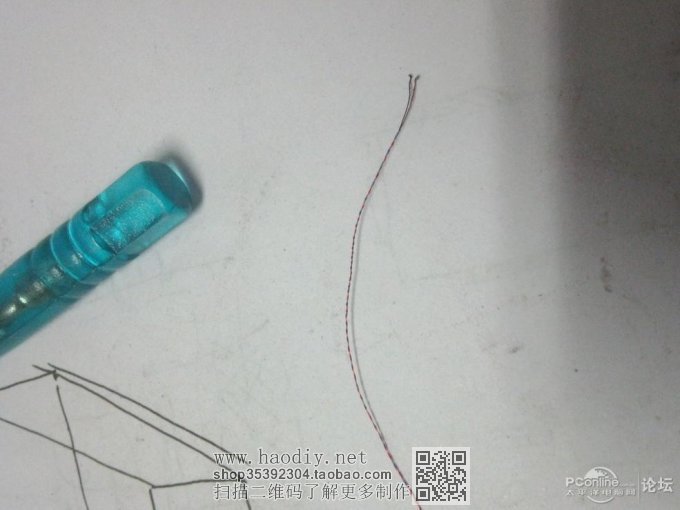

OK,这样位置就基本固定了,下面先走线,数据线的顺序我就不赘述了,总之跟普通的SATA是一样的,按顺序接上就OK,我在这里使用的是耳机的漆包线,多股中抽出来的1根,然后两根拧在一起不坑爹!自制mSATA-SATA转接卡

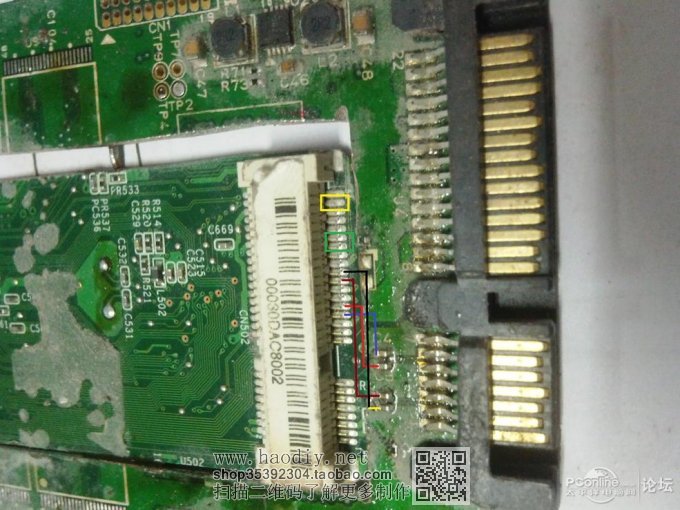

先看看要焊接的位置,黄色方框内的是49脚,起到激活设备的作用,要接地,绿色方框内的两个引脚是3.3V的Vcc,四根数据线按图中所示连接好
不坑爹!自制mSATA-SATA转接卡

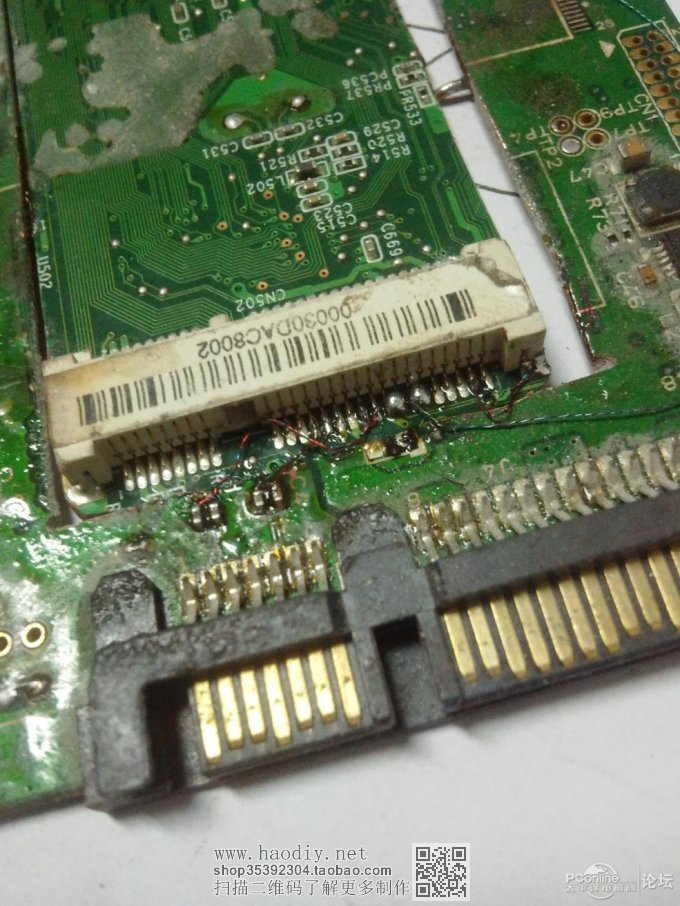

数据线连接好以后的样子不坑爹!自制mSATA-SATA转接卡

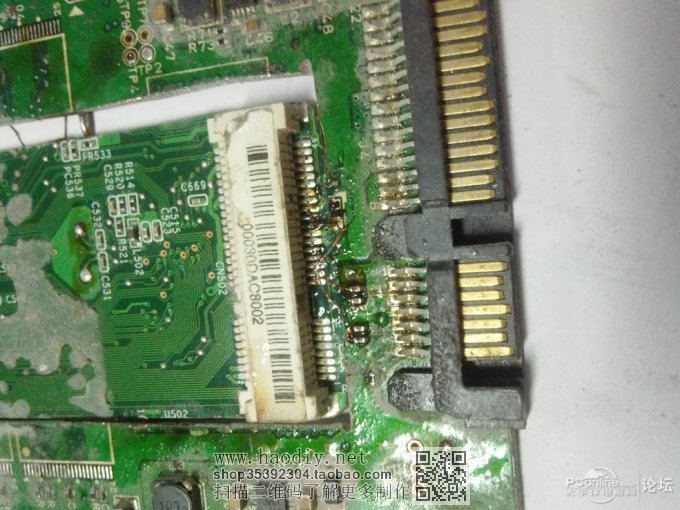

把接地、Vcc神马的也都连接好不坑爹!自制mSATA-SATA转接卡

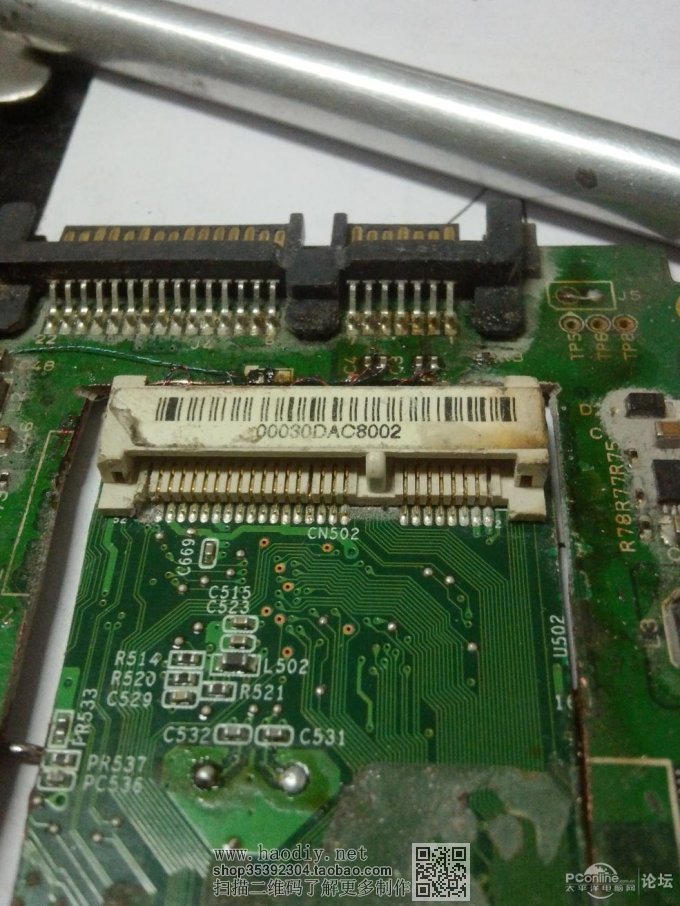

此时还不能上机,因为还有几个脚,mSATA跟mini pci-e是不一样的,在mSATA的定义中,2、24、52脚是Vcc正极,但是在本电路板上都是接地的,所以要采取一些措施,不能让其短路,我用的办法是直接将触点拆除


不坑爹!自制mSATA-SATA转接卡

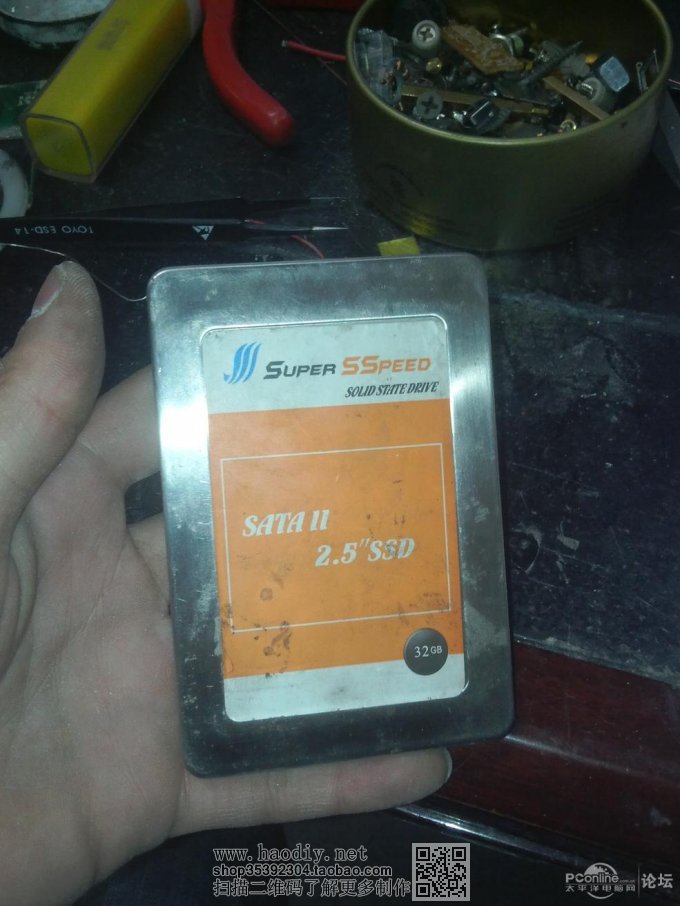

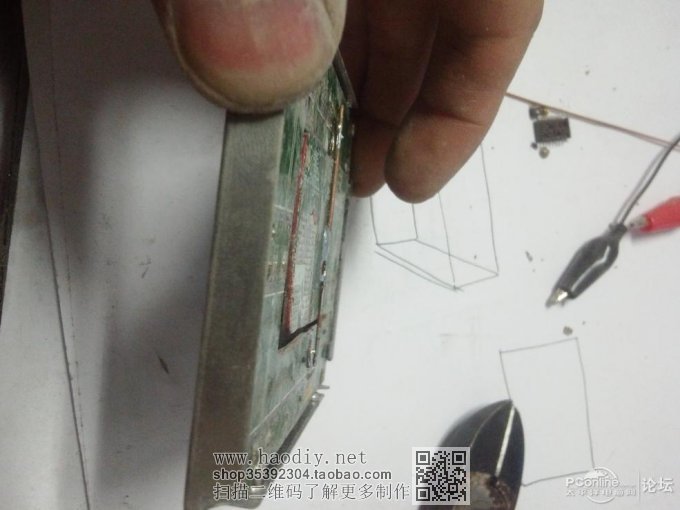

经过再次检查无误后可以装上上SSD,扣上外壳了
不坑爹!自制mSATA-SATA转接卡

不坑爹!自制mSATA-SATA转接卡

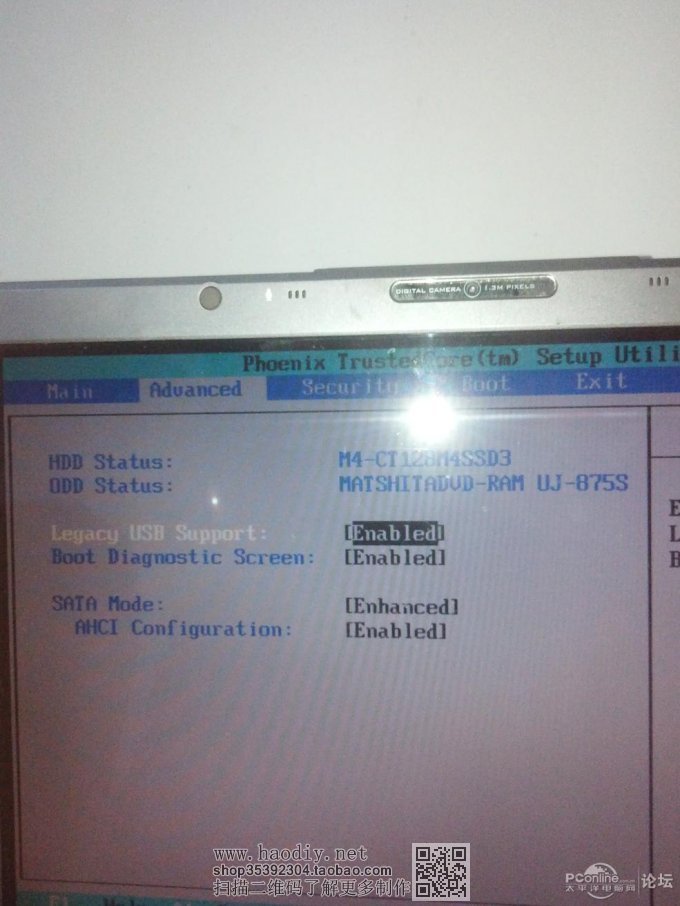

然后装进笔记本里面,BIOS里面可以认到固态硬盘了不坑爹!自制mSATA-SATA转接卡

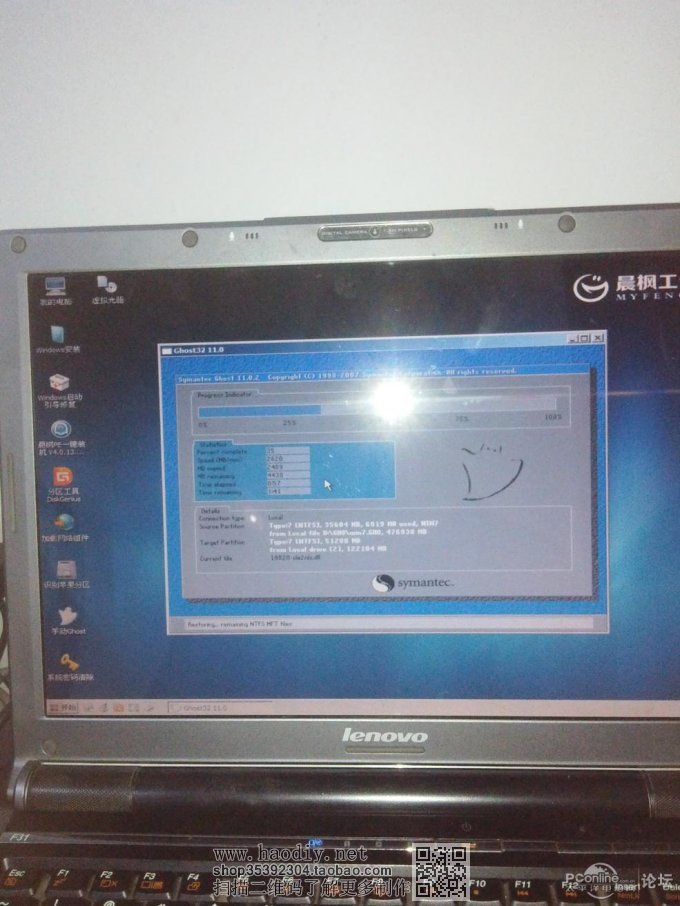

分区之后把原来HDD里面的系统克隆到SSD里面不坑爹!自制mSATA-SATA转接卡

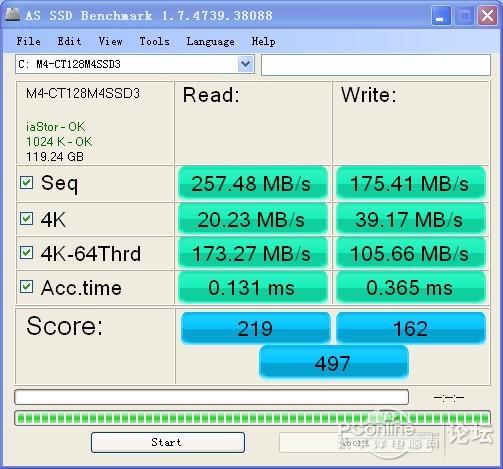

完成!哈哈,上个测试图
不坑爹!自制mSATA-SATA转接卡


虽然ssd是sata6gb,但是由于我的本子有点老,硬盘接口是sata3gb,所以测试速度没有达到固态硬盘的峰值,但是也够用了,将来换了新本本,直接把mSATA的固态硬盘拆出来,换到新本子上即可。 (责任编辑:admin)
