贴片元件的焊接教程【转译】

时间:2017-10-29 20:31来源:未知 作者:admin 点击:
进行贴片焊接有效的方式是拖焊。如果熟悉了拖焊,你基本可以使用一把烙铁 + 松香完成所有贴片的焊接。 主要材料 : IC 所需工具 : 斜口的扁头烙铁 焊台 制作步骤 : 第1步: 把IC平放在焊盘上 第2步: 第3步: 对准后用手压住 第4步: 使用融化的焊丝,随意
贴片元件的焊接教程【转译】
进行贴片焊接有效的方式是拖焊。如果熟悉了拖焊,你基本可以使用一把烙铁 + 松香完成所有贴片的焊接。

主要材料

IC

所需工具

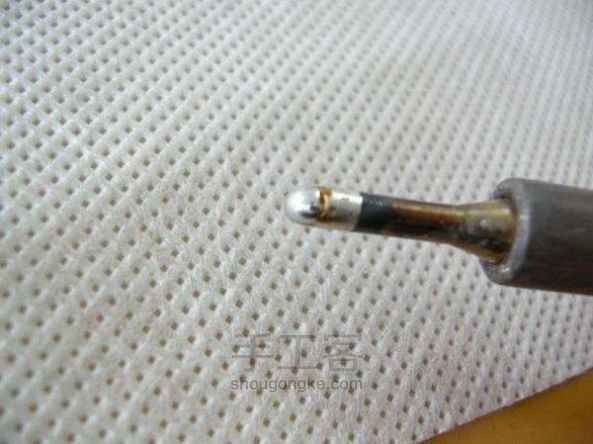

斜口的扁头烙铁 焊台

制作步骤

  • 第1步:

    贴片元件的焊接教程【转译】

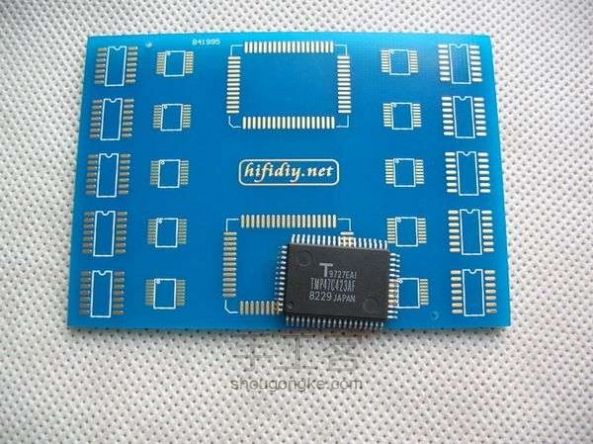

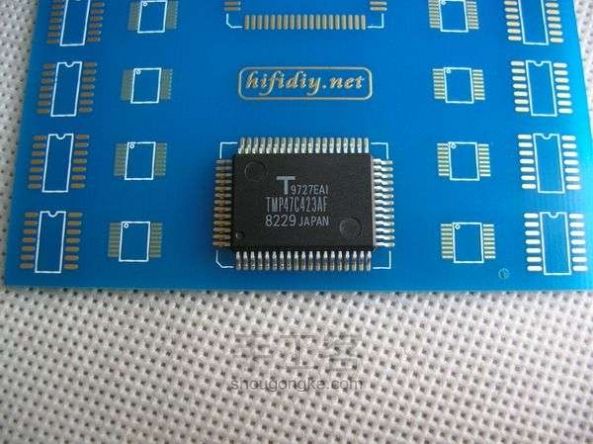

    把IC平放在焊盘上

  • 第2步:

    贴片元件的焊接教程【转译】



  • 第3步:

    贴片元件的焊接教程【转译】

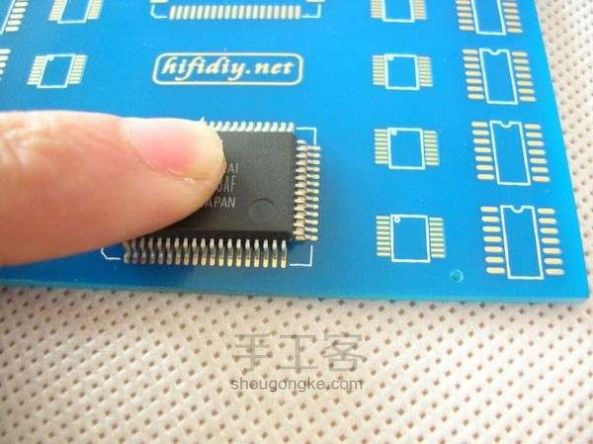

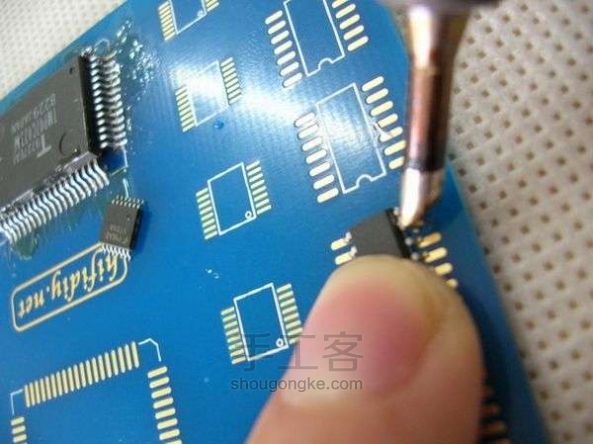

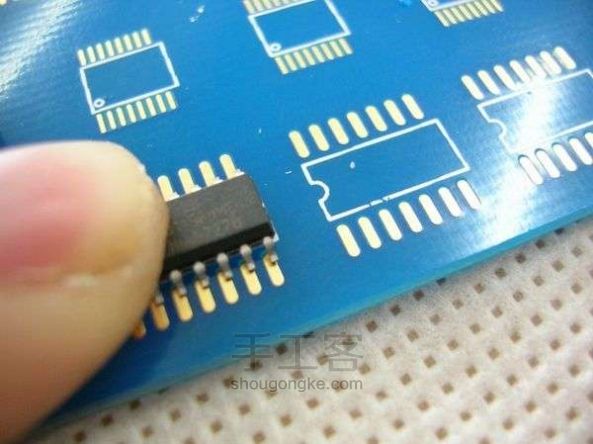

    对准后用手压住

  • 第4步:

    贴片元件的焊接教程【转译】

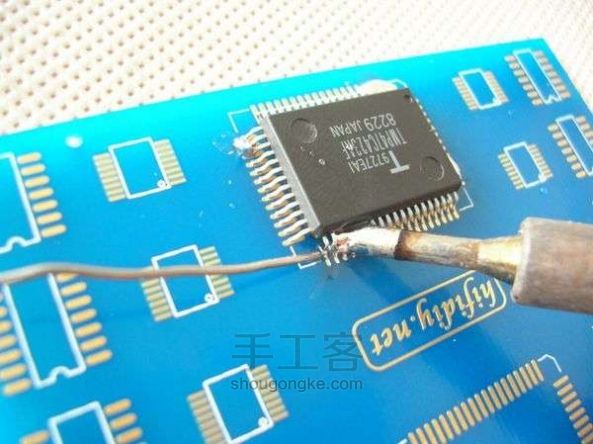

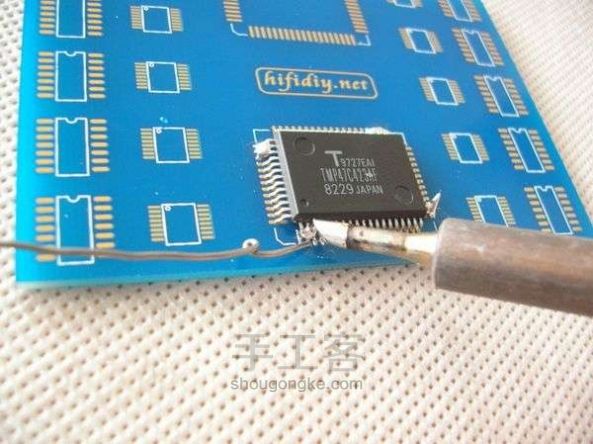

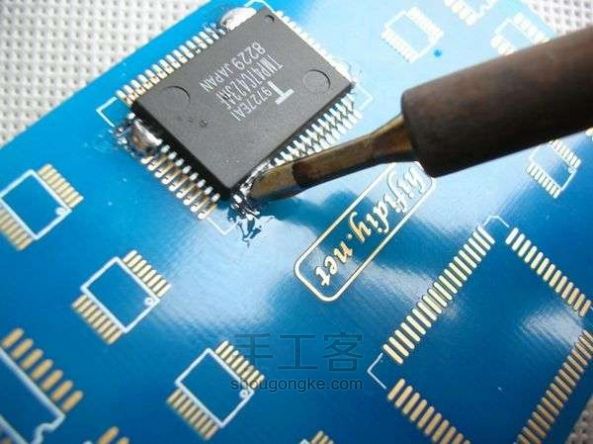

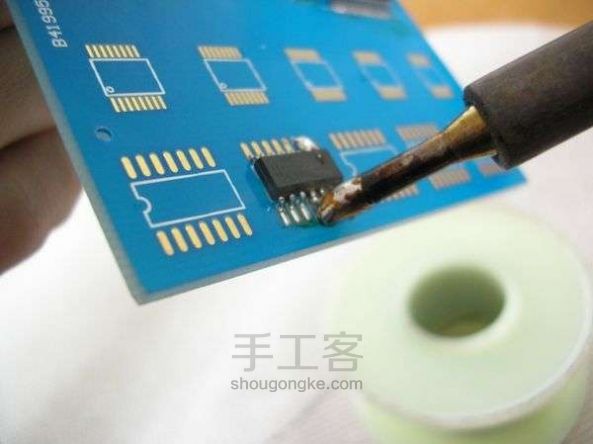

    使用融化的焊丝,随意焊接IC的数个脚来固定IC

  • 第5步:

    贴片元件的焊接教程【转译】



  • 第6步:

    贴片元件的焊接教程【转译】

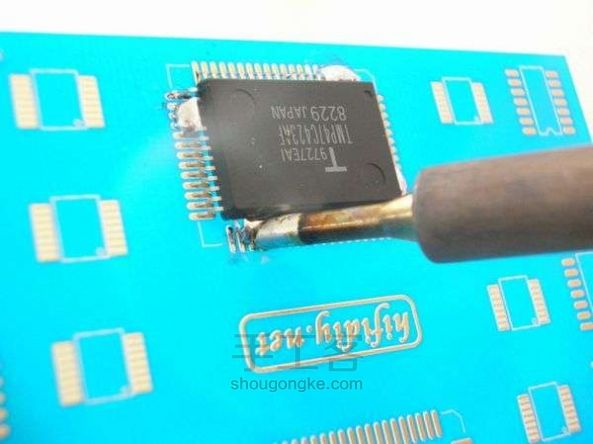

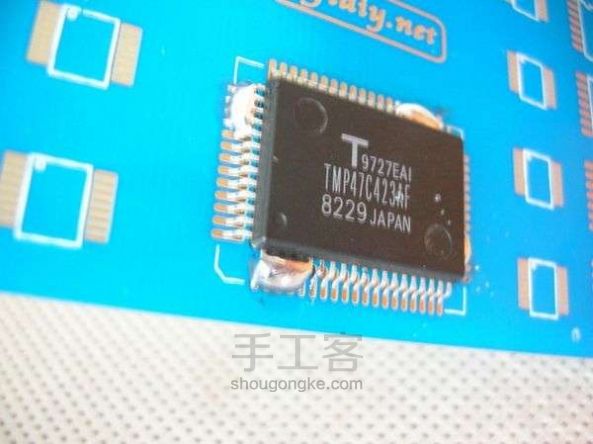

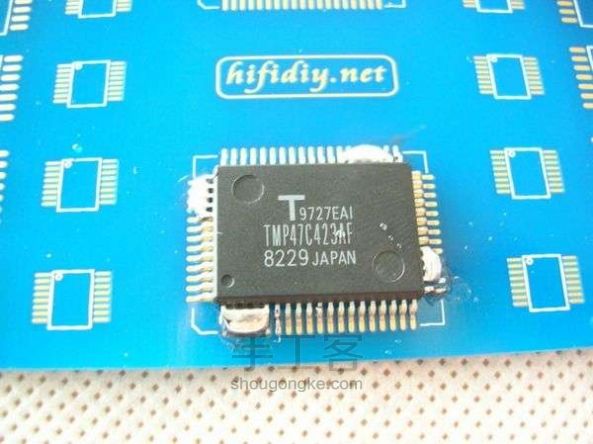

    四面全部用融化的焊丝固定好

  • 第7步:

    贴片元件的焊接教程【转译】

    固定好后在IC脚的头部均匀的上焊丝

  • 第8步:

    贴片元件的焊接教程【转译】



  • 第9步:

    贴片元件的焊接教程【转译】

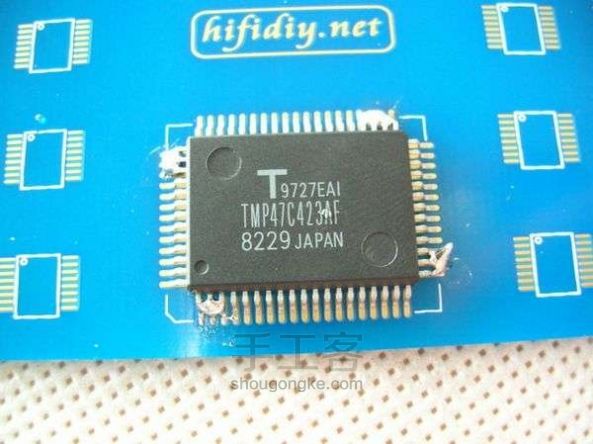

    四周全部上焊丝

  • 第10步:

    贴片元件的焊接教程【转译】

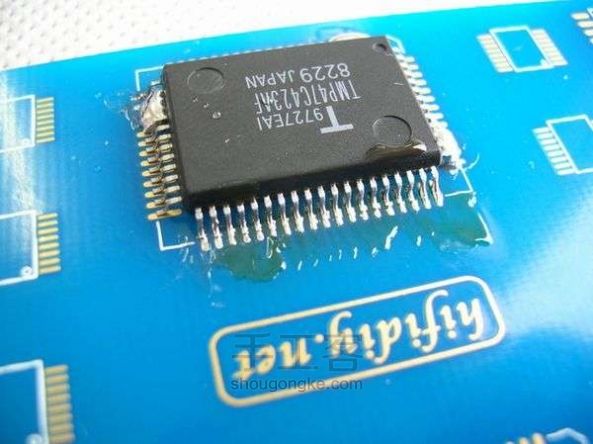

    把PCB斜放45度,可以想象一下IC脚上的焊丝在融化的情况下可以顺势往下流动!

  • 第11步:

    贴片元件的焊接教程【转译】

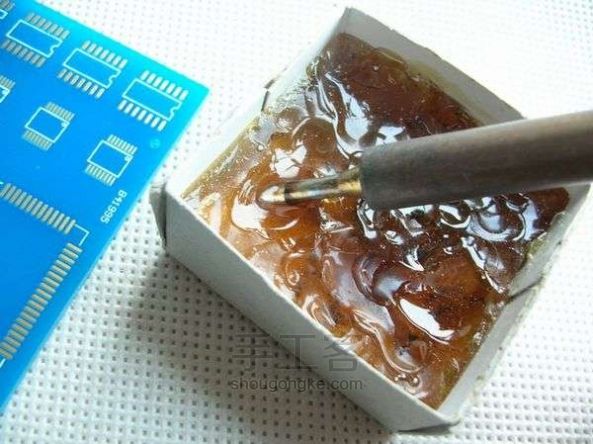

    把烙铁头放入松香中,甩掉烙铁头部多余的焊锡

  • 第12步:

    贴片元件的焊接教程【转译】

    把粘有松香的烙铁头迅速放到斜着的PCB头部的焊锡部分

  • 第13步:

    贴片元件的焊接教程【转译】



  • 第14步:

    贴片元件的焊接教程【转译】

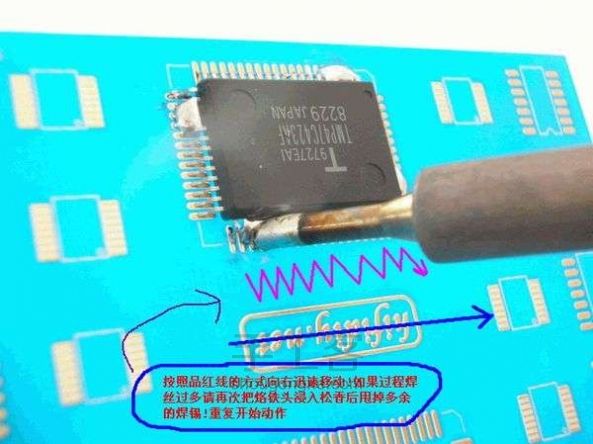

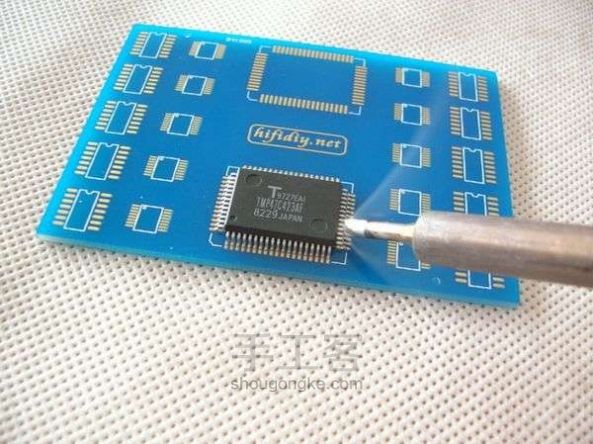

    使烙铁按照以下方式运动

  • 第15步:

    贴片元件的焊接教程【转译】



  • 第16步:

    贴片元件的焊接教程【转译】

    重复以上的动作后达到以下的效果

  • 第17步:

    贴片元件的焊接教程【转译】

    四面使用同样的方法

  • 第18步:

    贴片元件的焊接教程【转译】

    固定贴片

  • 第19步:

    贴片元件的焊接教程【转译】

    粘上焊锡

  • 第20步:

    贴片元件的焊接教程【转译】

    固定IC脚

  • 第21步:

    贴片元件的焊接教程【转译】

    拖焊

  • 第22步:

    贴片元件的焊接教程【转译】

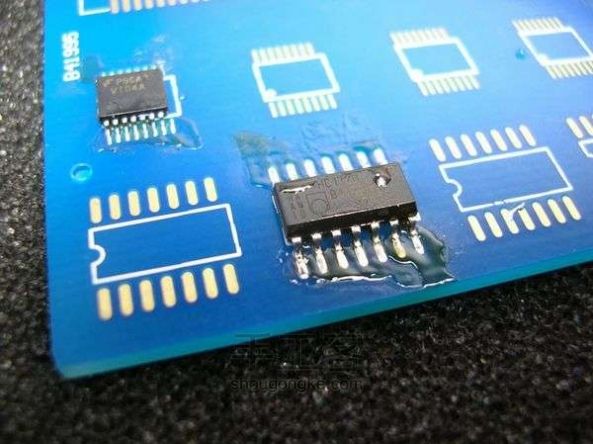

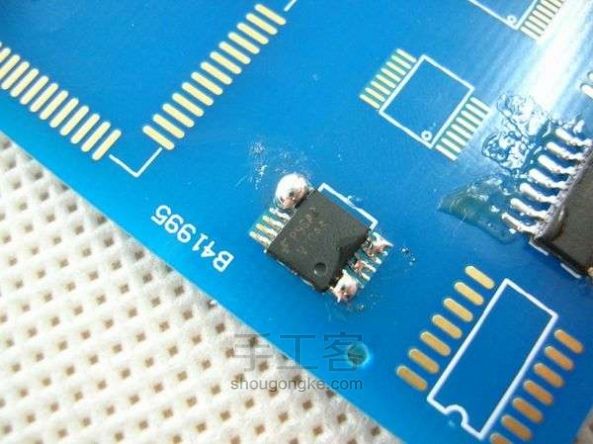

    SSOP的操作

  • 第23步:

    贴片元件的焊接教程【转译】

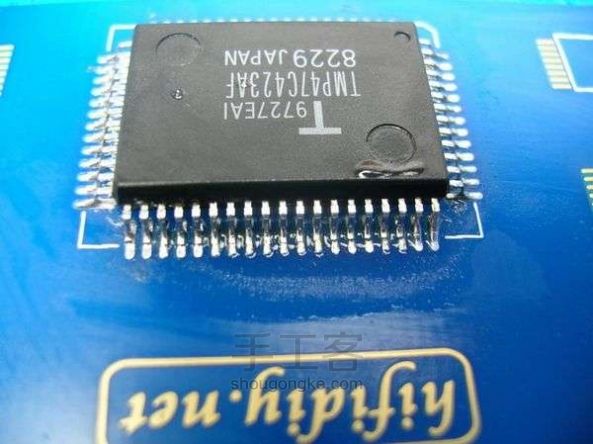

    焊接完成后的效果

  • 第24步:

    贴片元件的焊接教程【转译】



  • 第25步:

    贴片元件的焊接教程【转译】

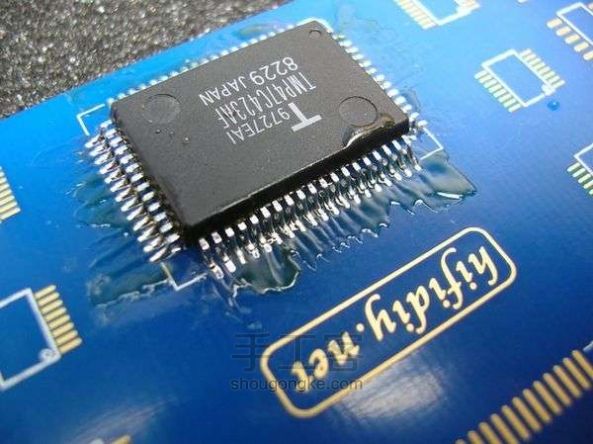

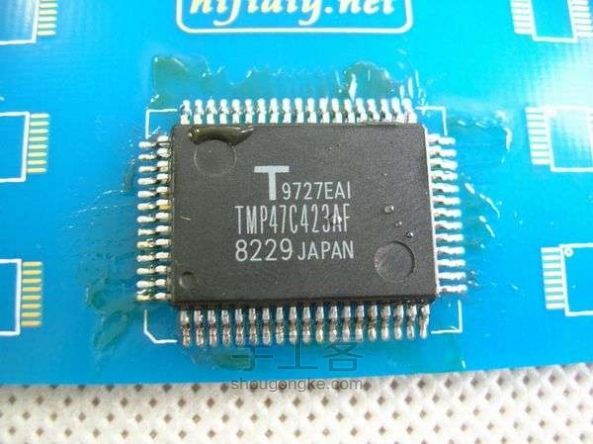

    表面很多松香

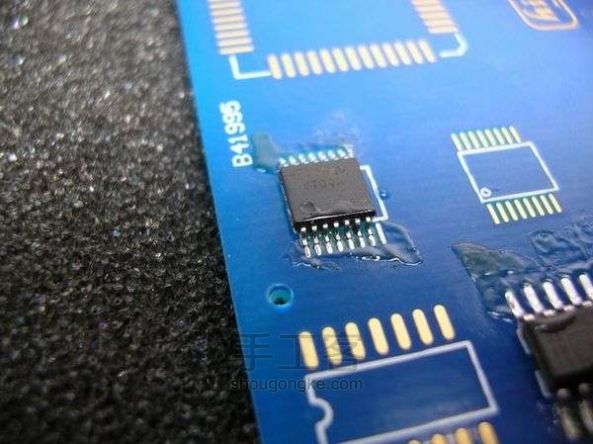

  • 第26步:

    贴片元件的焊接教程【转译】

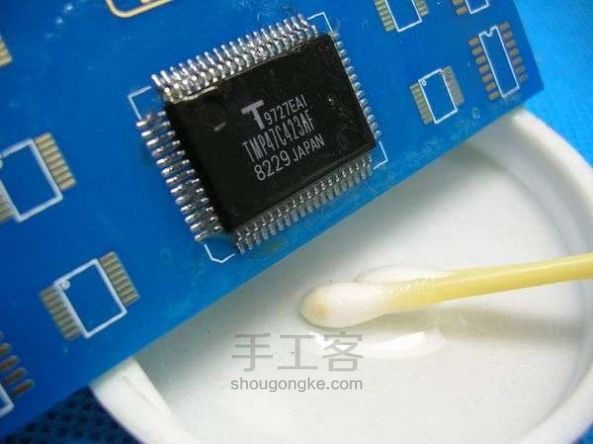

    用酒精清洗

  • 第27步:

    贴片元件的焊接教程【转译】
