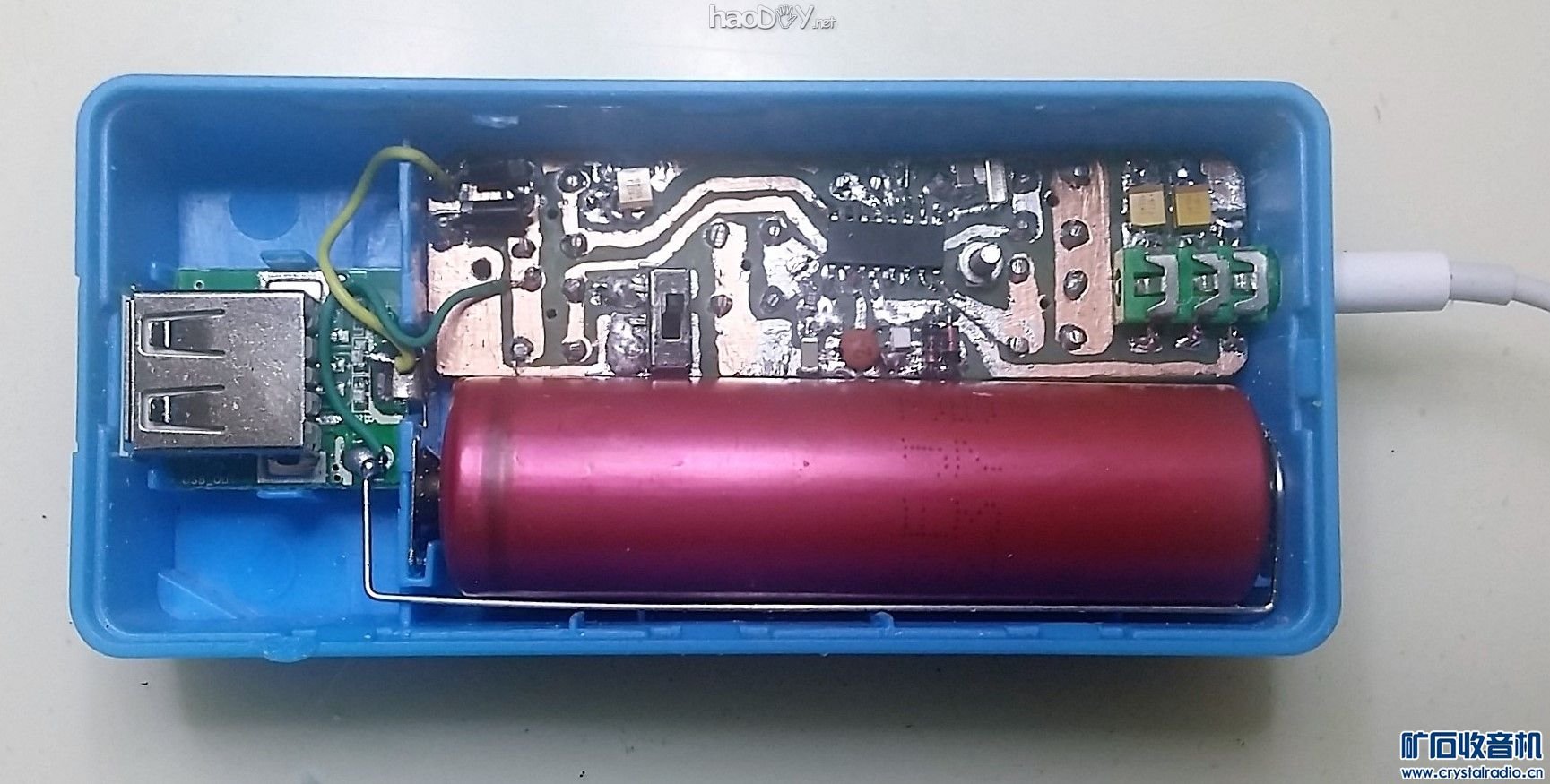

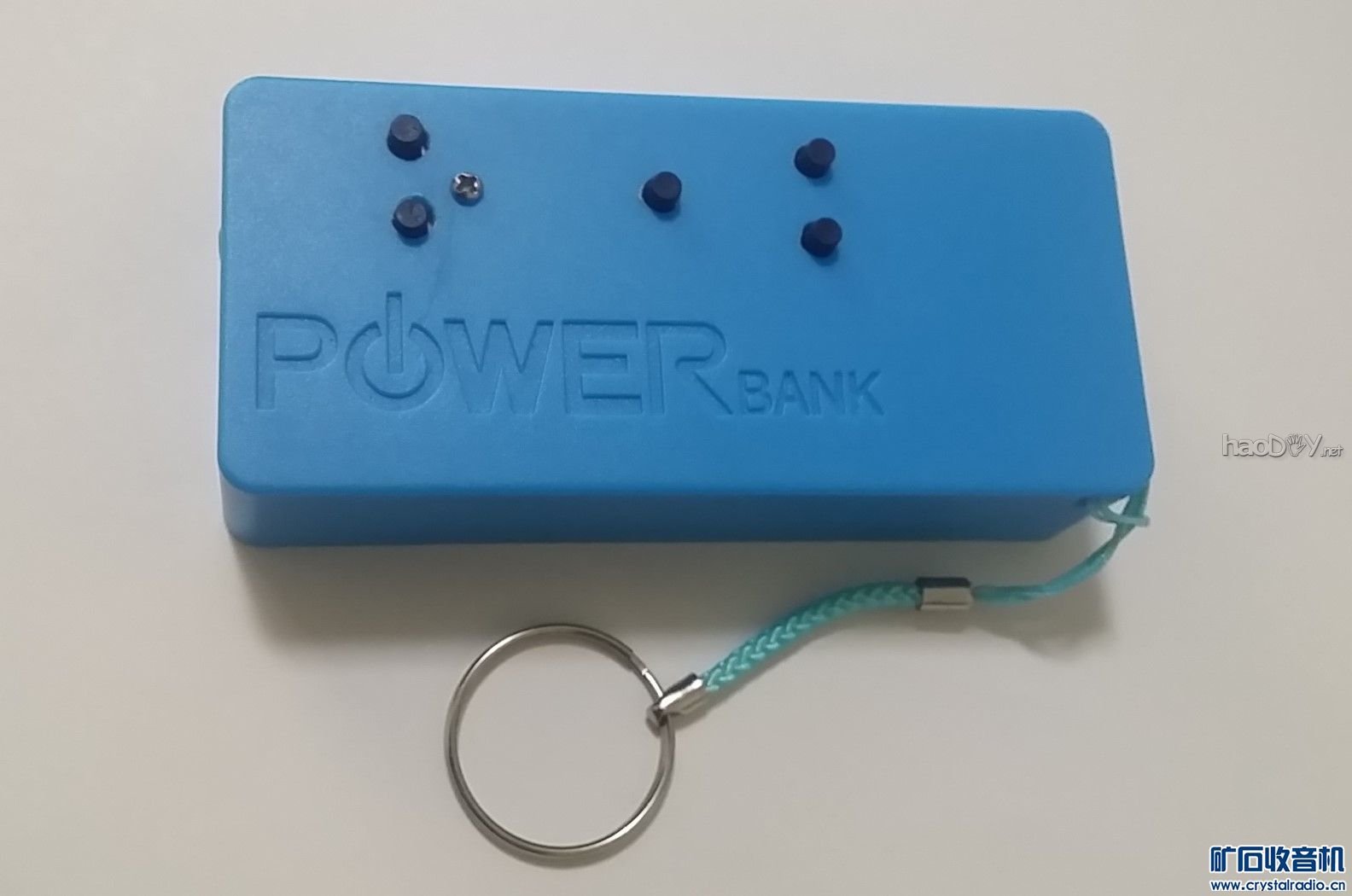

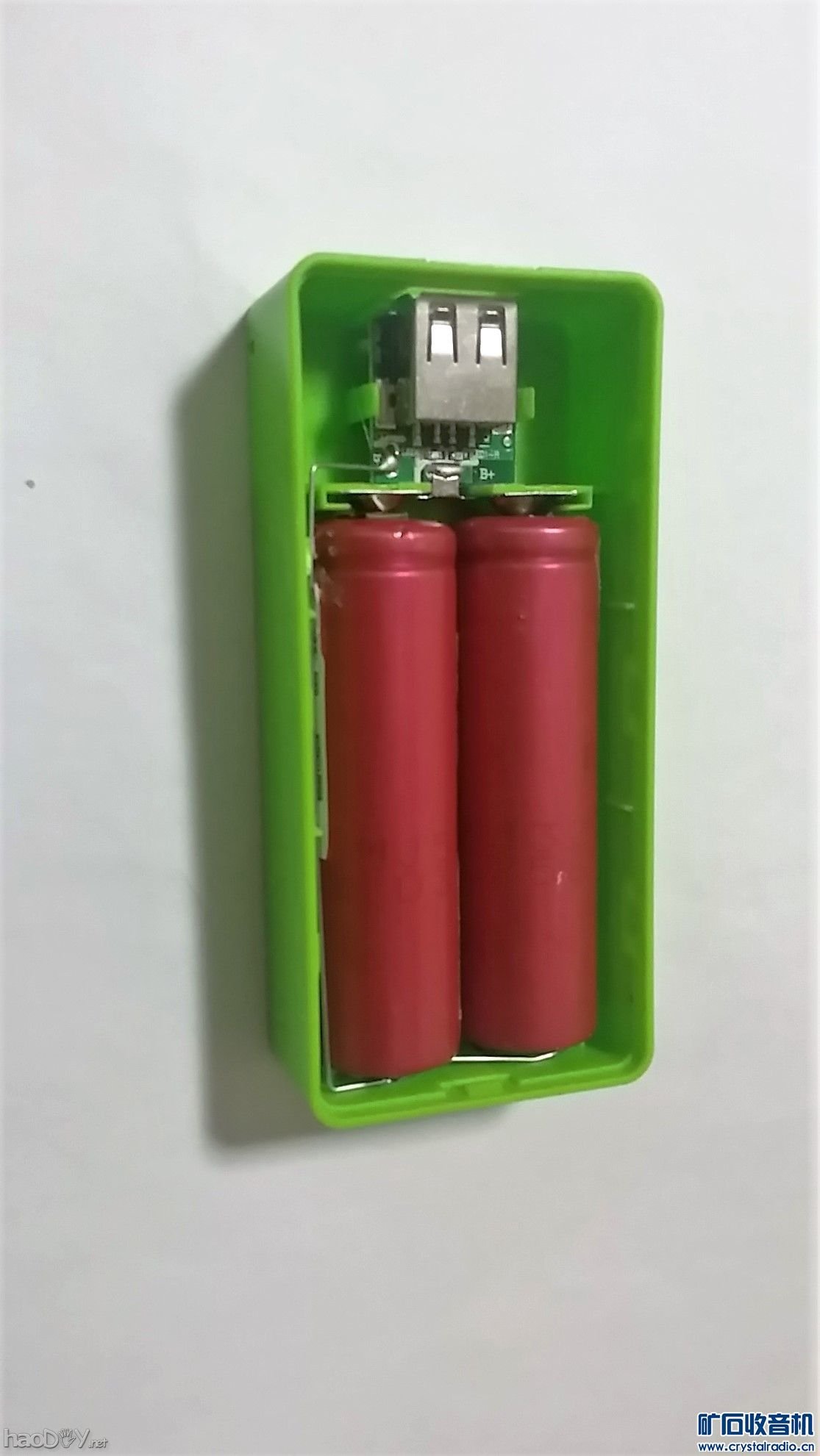

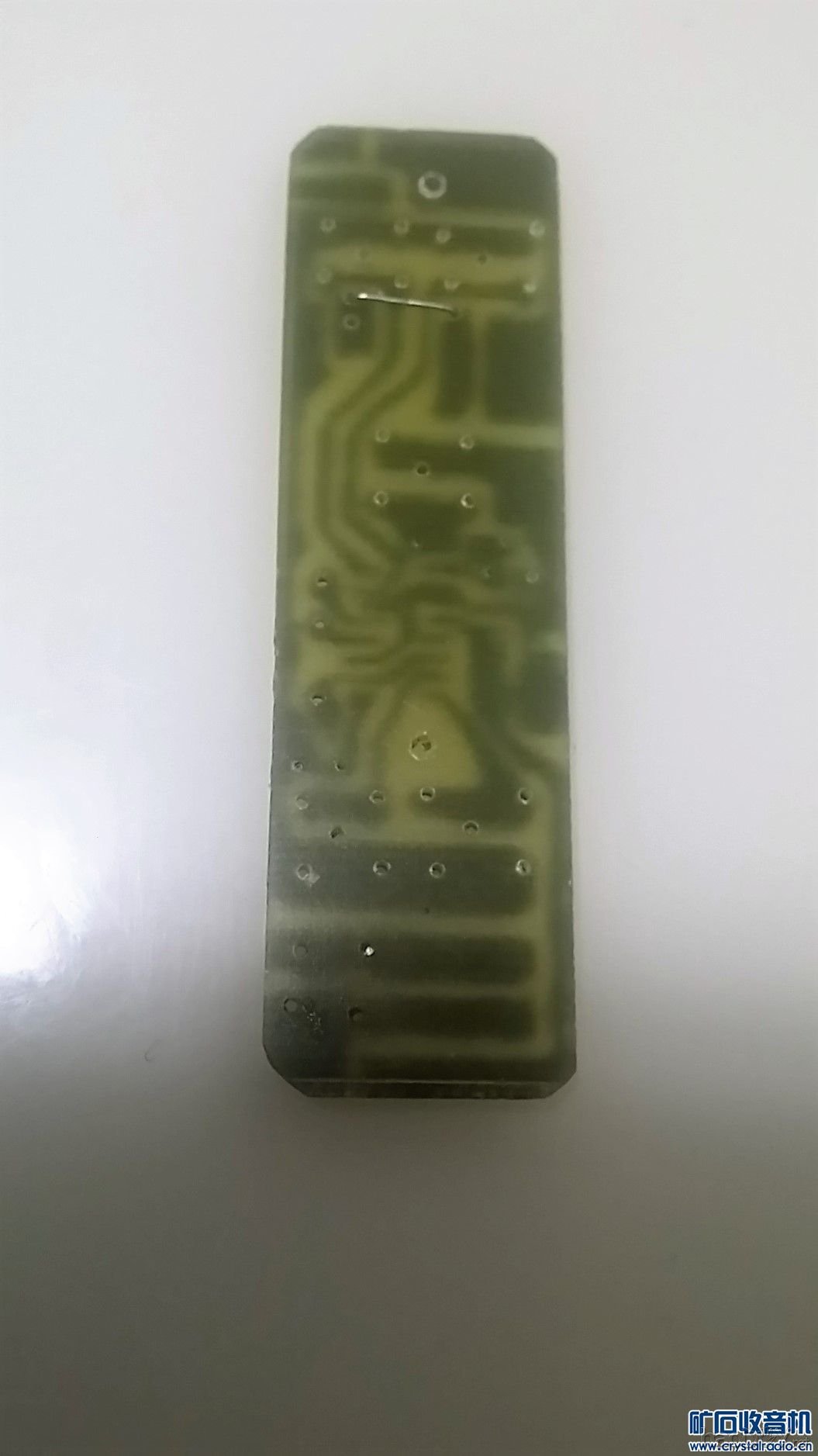

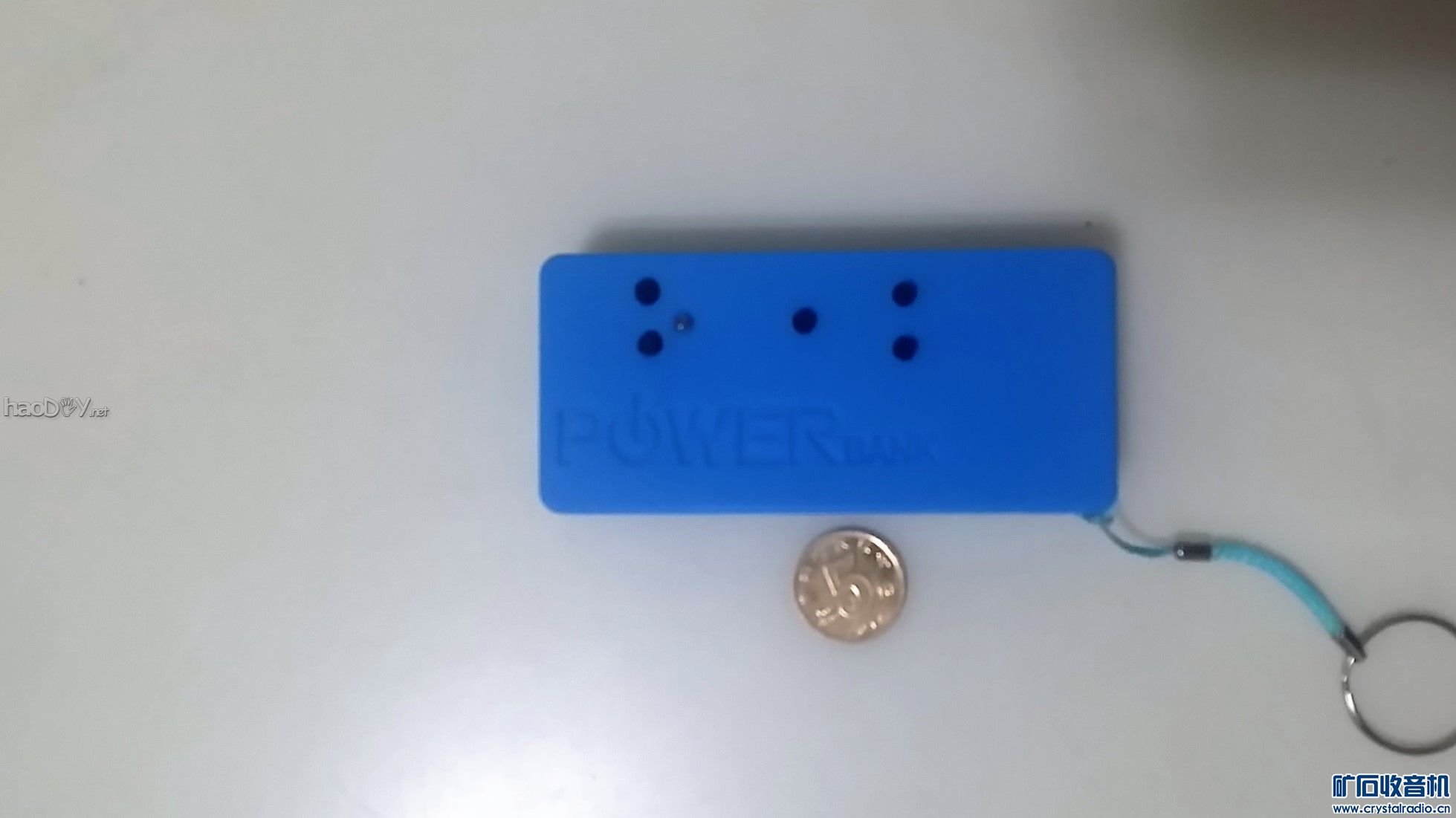

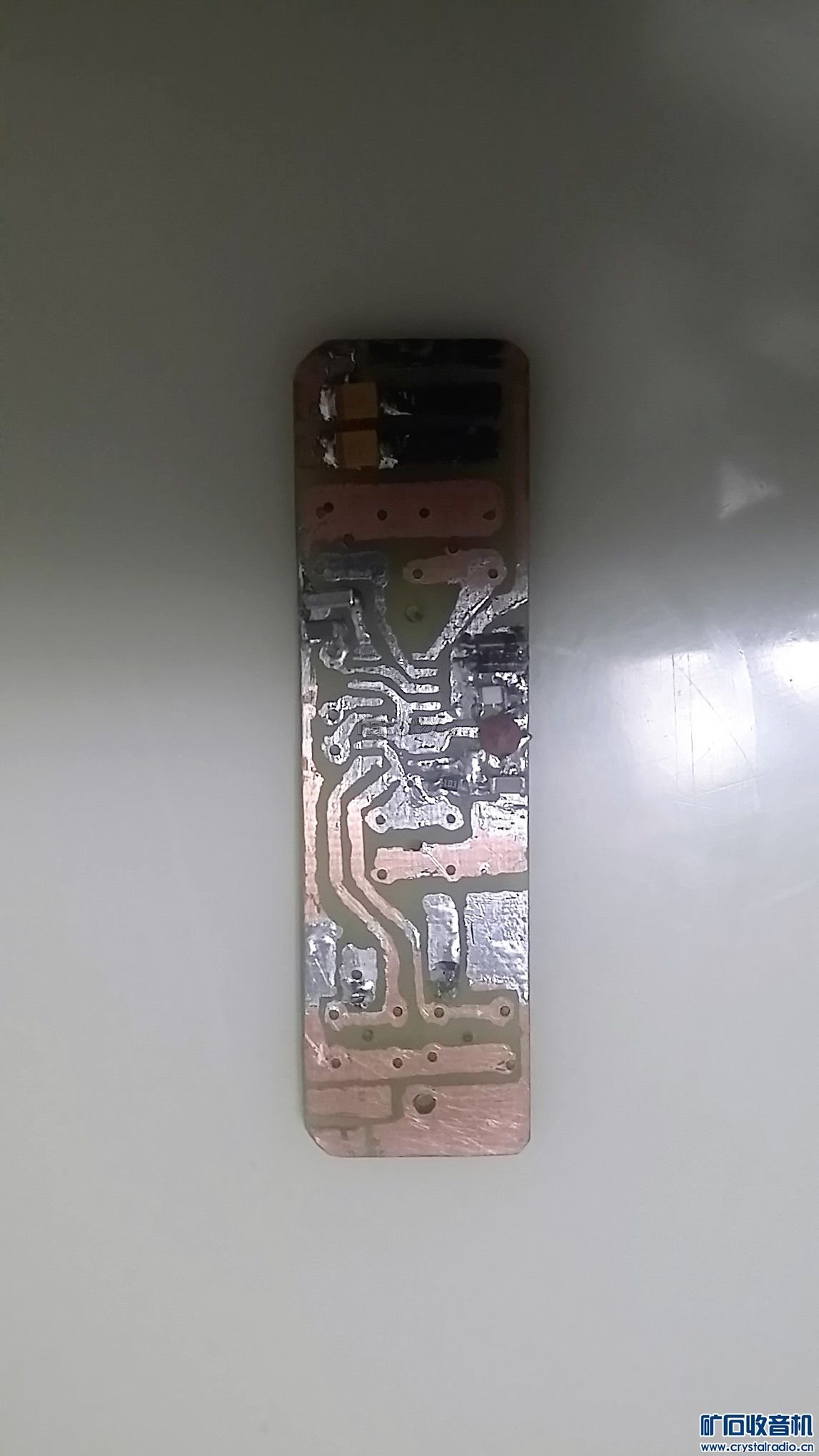

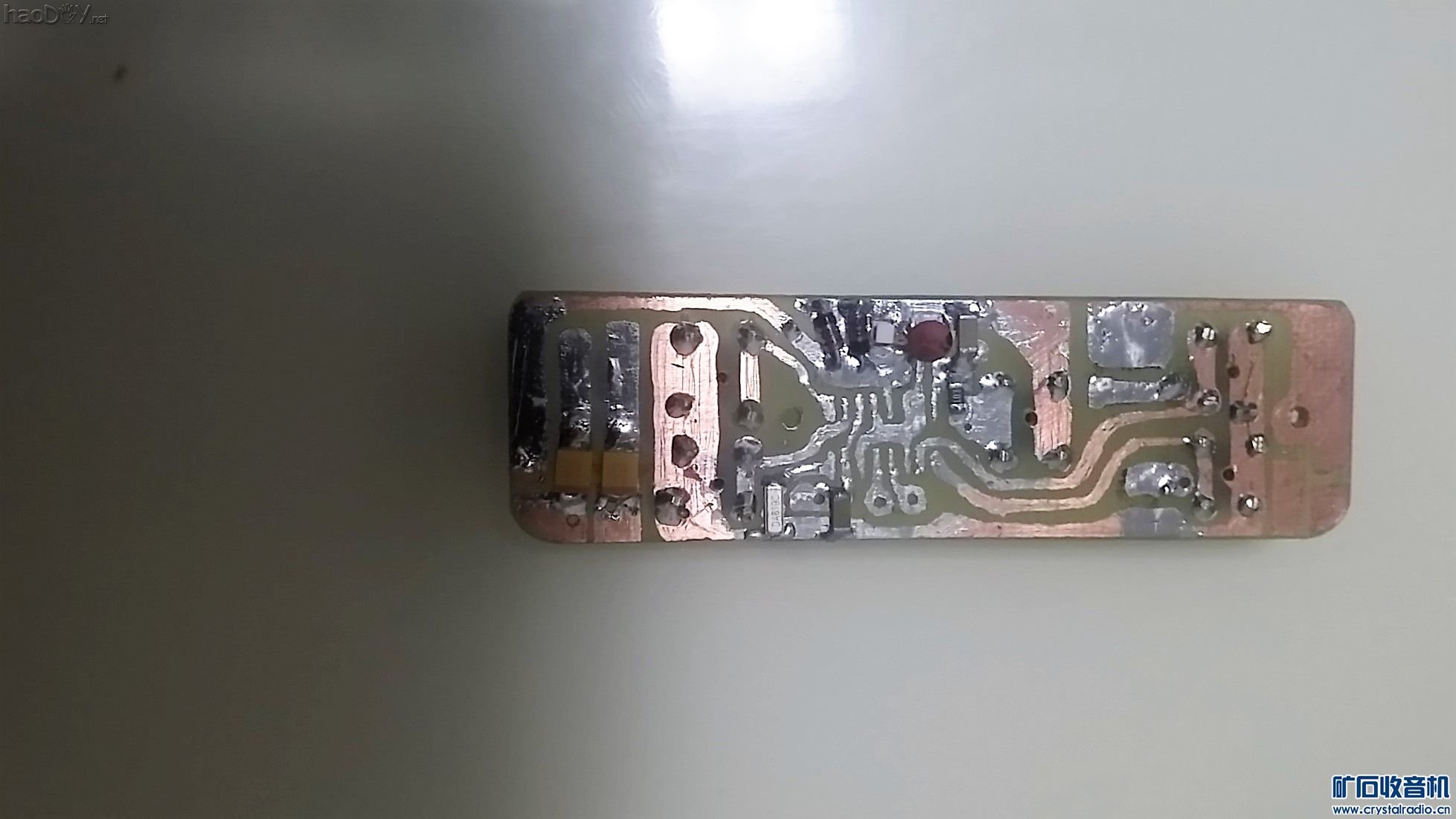

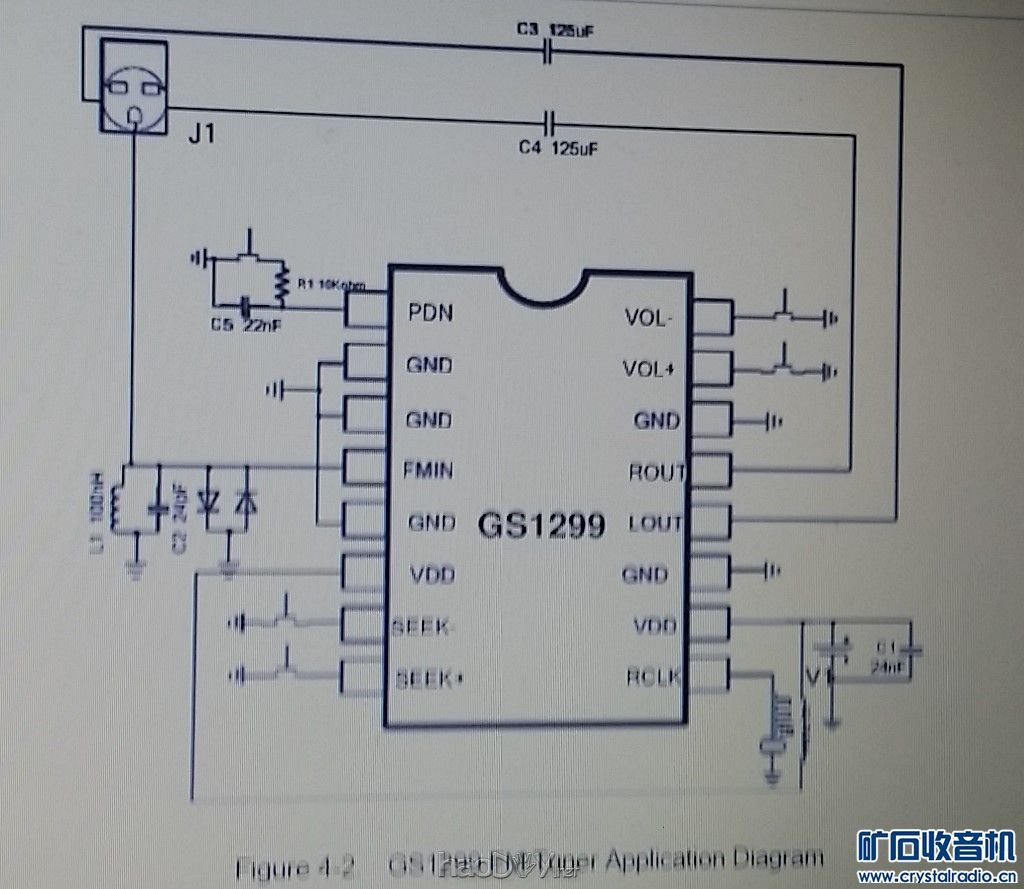

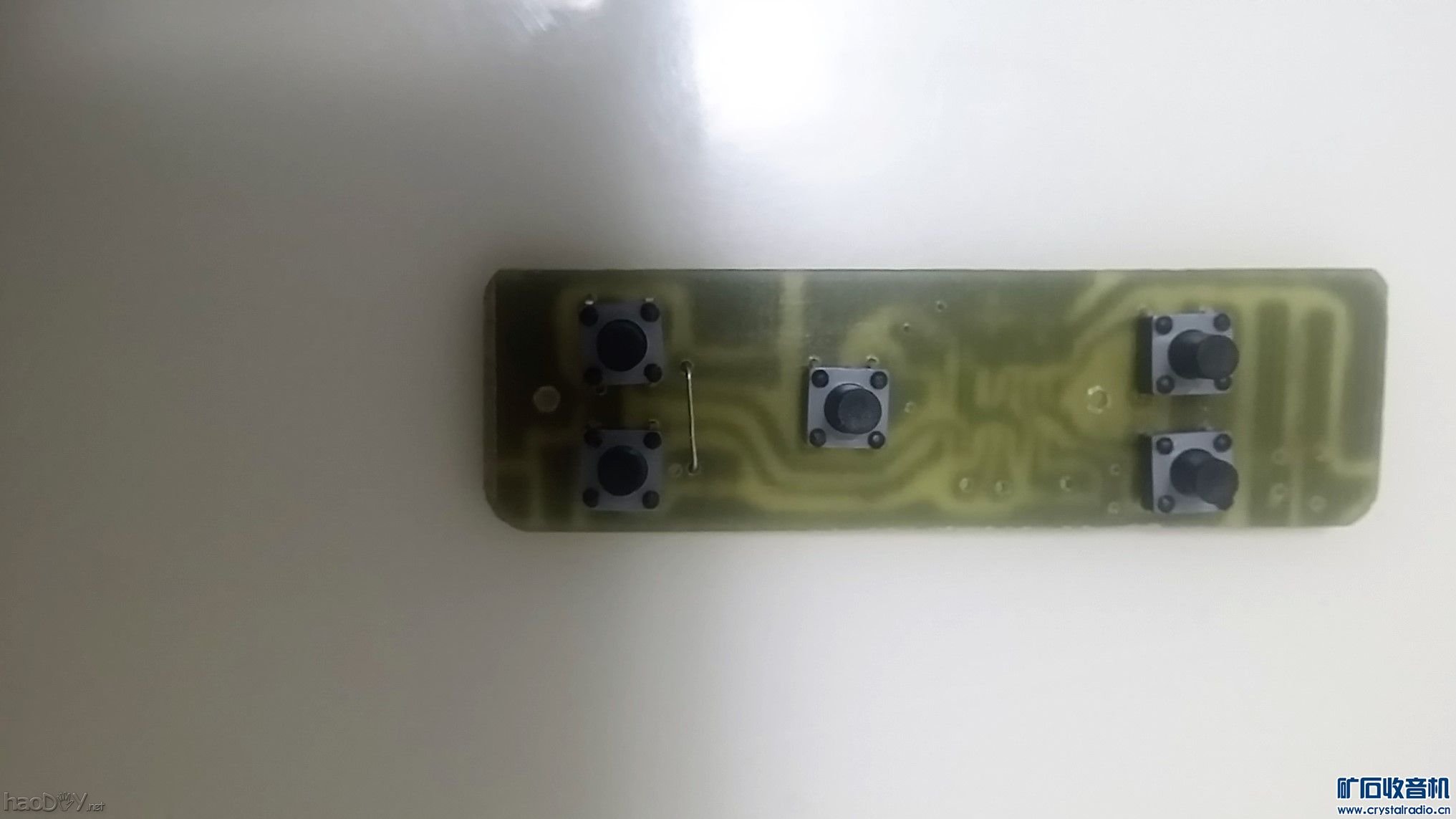

最近看到GS1299的芯片性能不错，调频立体声收音，频率范围76--108，适合世界各地收听，按键式数字调谐，按键式音量大小可调，全部一块芯片搞定。步行，或骑车锻炼，出行时，有个音色音质极佳的立体声收音机收听，无疑是件快事。于是萌发了用这个芯片制作收音机的想法。 制作这种小玩意，最困难的地方是能找到合适的外壳，说合适，一是要尺寸大小合适，太小，电路板，电池等元器件装不进去，太大，则不够小巧。另外还有外壳的颜色，形状等，也要美观大方，，，总之，找到能兼顾以上这些要求的，合适的外壳，比起设计，制作，PCB电路板，安装，调试电路等等是很不容易的一件事。 通过在网上搜索及优选，最后GS1299（16脚贴片封装）的芯片，加上运费，运到北京合每片3.65元，18元多买了5片搞定。剩下就是合适的外壳了，选来选去，最后选上了两节18650的充电宝，这种充电宝，有不同颜色的外壳，尺寸大小合适，选用它，有调频立体声收音机功能的同时，还具备充电宝的功能，简直是太棒了！ 优选后，找到一家商家优惠，这样加上运费，每套充电宝外壳加充电芯片，到北京合3.5元一套，14元买了4套。 电路板属于纯手工制作，用鸭嘴笔蘸上漆，在印制板上画好，然后用三氯化铁腐蚀，制作好了PCB板后，先把要焊接贴片元器件的地方，薄薄的吃上一点焊锡，然后开始按照顺序焊接贴片元件，先是最小的103电阻，然后是100nH的电感，然后是32.768的贴片晶振，接下来是223的贴片电容，100UF的贴片电解，再然后是耳机插座，还有5只轻触开关，焊好这些，检查无误后，最后开始焊接贴片的1299芯片，1299芯片属于MOS芯片，为防止静电，焊接时，烙铁需要断电，以防芯片损坏。 PCB印制板的尺寸刚好是一节18650电池的截面积大小，也就是18X65mm。 5只黑色的轻触按钮开关，中间一只是总电源开关，其余2只是音量加减按钮开关，2只是频率加减按钮。 最后计算一下成本: 1,GS1299，3.65元。 2，充电宝，3.5元。 3，贴片电阻，电容，电感，晶振，轻触开关，加在一起，约5元钱。 4，耳机，用的是苹果手机的耳机，音质很好。 5，18650电池，是原来坏了的笔记本电池组里面拆出来的电池。
所有相关的图片附后，（因为还不会使用发说明，插图等，敬请各位组委，评委多多谅解) (责任编辑：admin) |
