笔记本淘汰电池改移动电源

时间:2014-11-19 09:29来源:itbbs.pconline.com.cn 作者:等→日落 点击:
上回修效果器说到,很长时间没发帖子了,原因很简单,因为本人经常出差,没有时间啊!经常出差的人都知道,手机充电是大事,本人一直想买个移动电源,穷啊!买不起。 说来也巧,陪伴本人三年多的笔记本需要更换电池了,因为出差调试设备经常搬来搬去,没有好
上回修效果器说到,很长时间没发帖子了,原因很简单,因为本人经常出差,没有时间啊!经常出差的人都知道,手机充电是大事,本人一直想买个移动电源,穷啊!买不起。
说来也巧,陪伴本人三年多的笔记本需要更换电池了,因为出差调试设备经常搬来搬去,没有好电池是不行的!一开始打算给旧电池换电芯的,一查三洋电芯,没节都需要20左右,六节就120,算了还是每个新的。

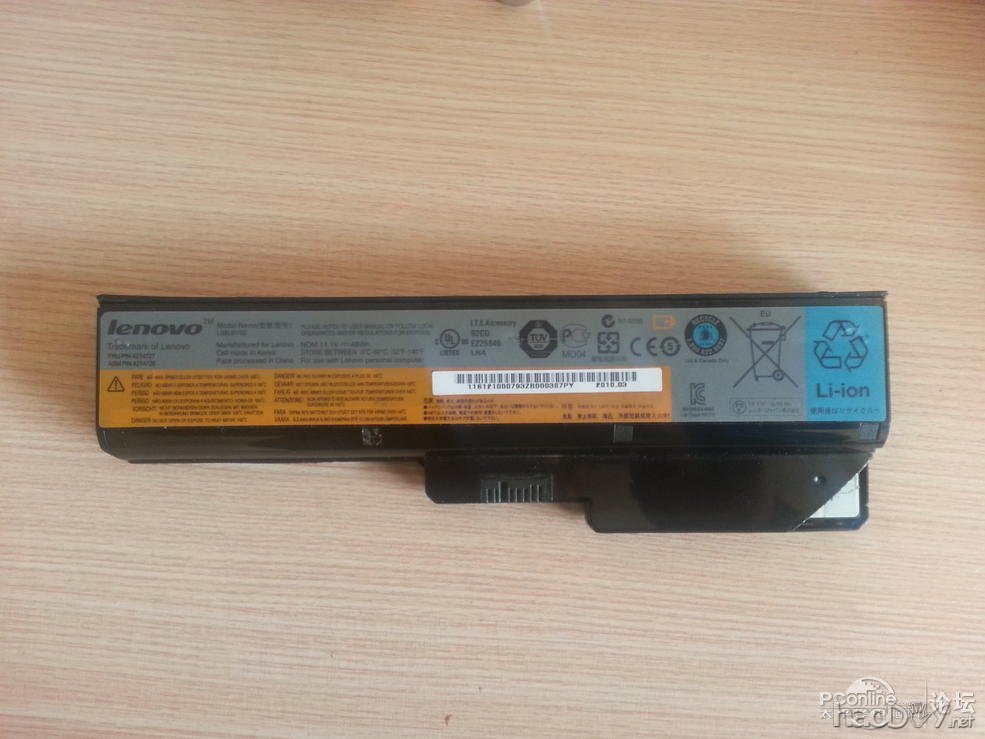

趁着周末果断入手新电池,淘汰了旧电池!话说旧电池只能挺30分钟了!
笔记本淘汰电池改移动电源

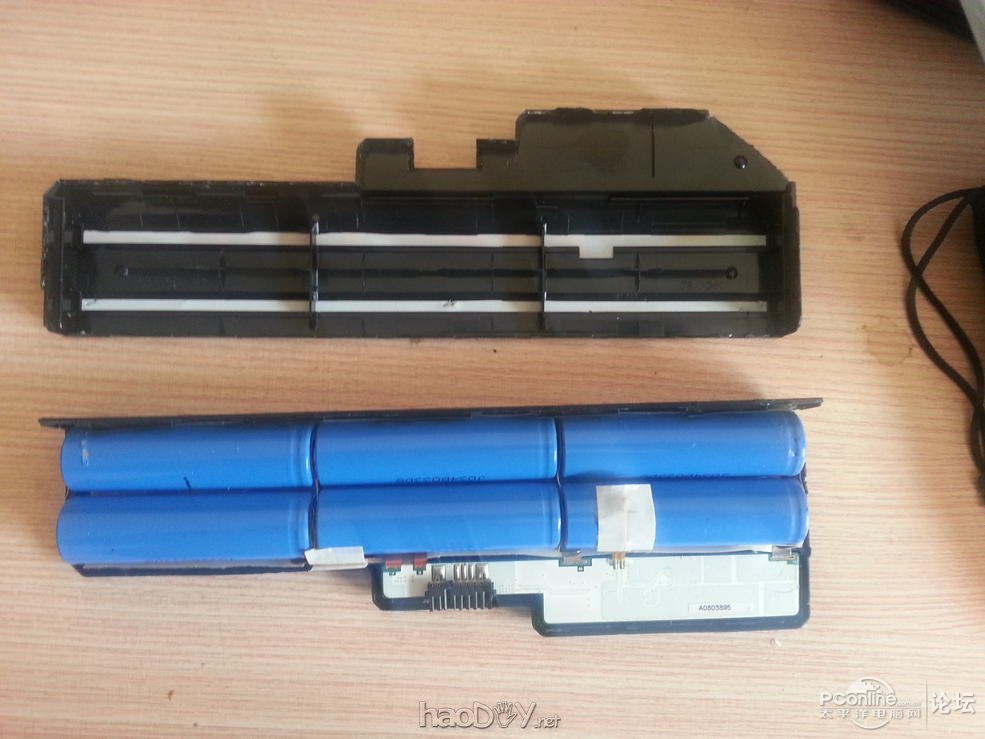

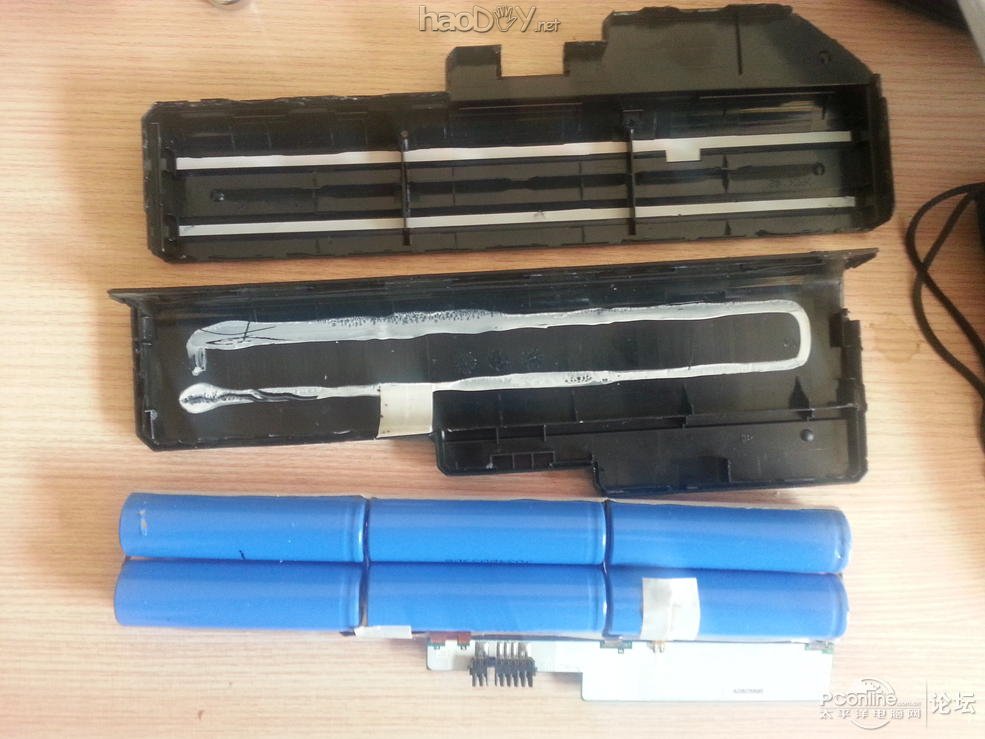

废话不多说,开拆,要说明一下,一共有六节电芯,18650的电芯哦,容量为3000AMH左右,不过我这个是淘汰下来的,估计容量仅剩1500AMH了!不是五号电池!每节3.7V,两并三串连接。笔记本淘汰电池改移动电源

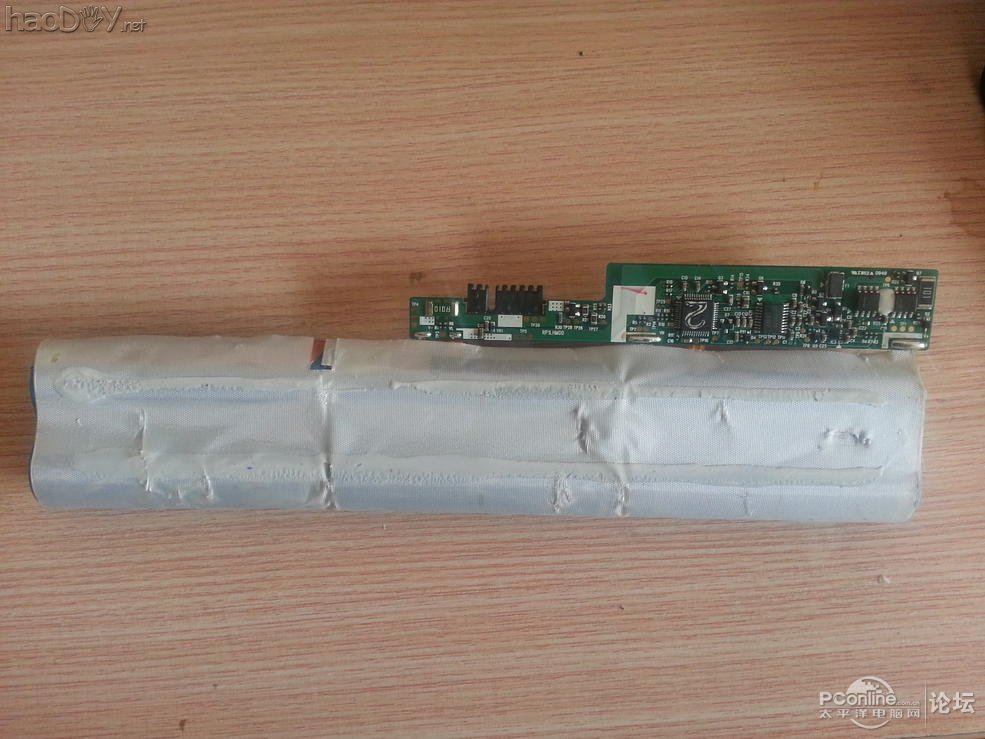

接着来,没看过笔记本电池内部的朋友们有福了!
笔记本淘汰电池改移动电源

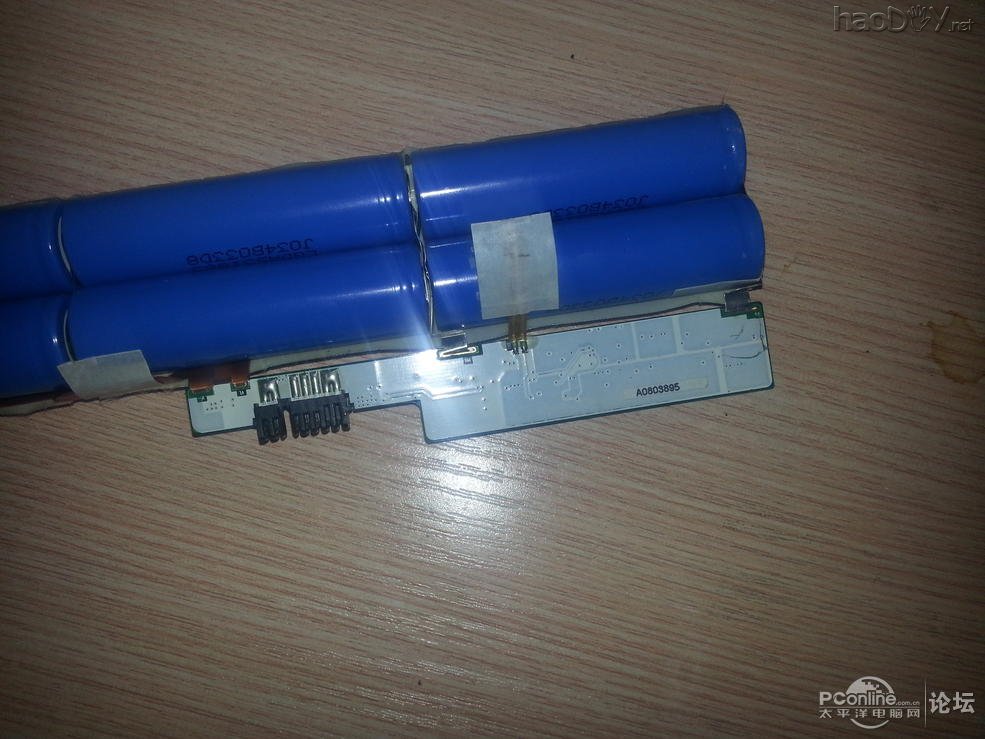

话说笔记本电池电路设计也是很复杂的!
笔记本淘汰电池改移动电源

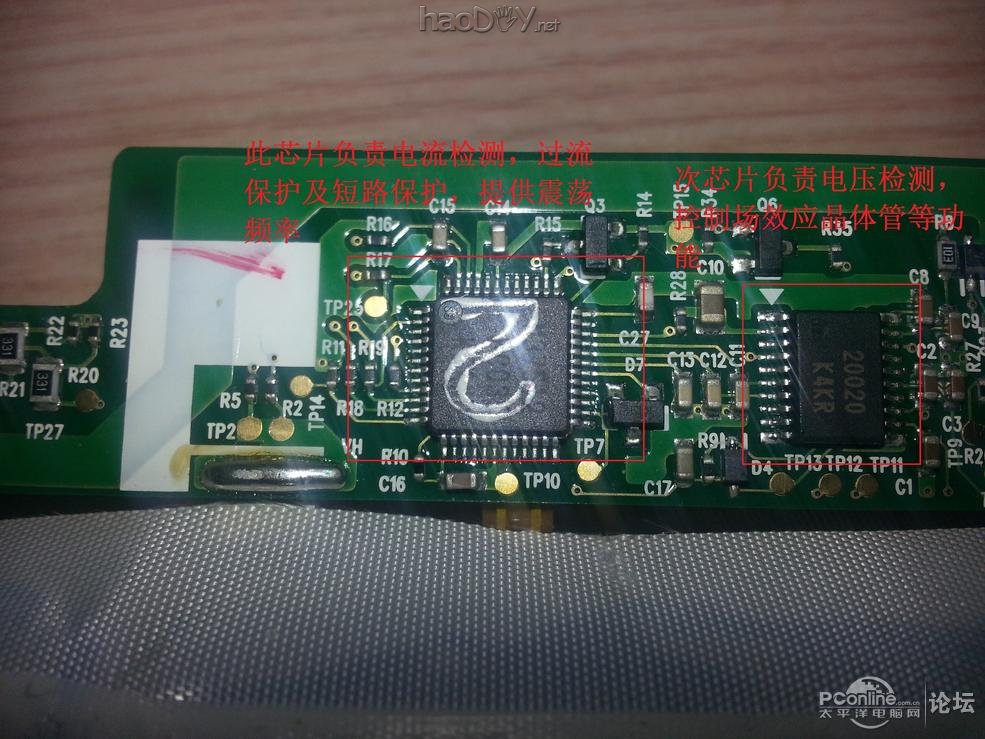

好的简单讲解下主要芯片功能,话所笔记本电池维修换电芯时候就是解锁这两个芯片!
笔记本淘汰电池改移动电源
温度探头被贴在电芯上
笔记本淘汰电池改移动电源

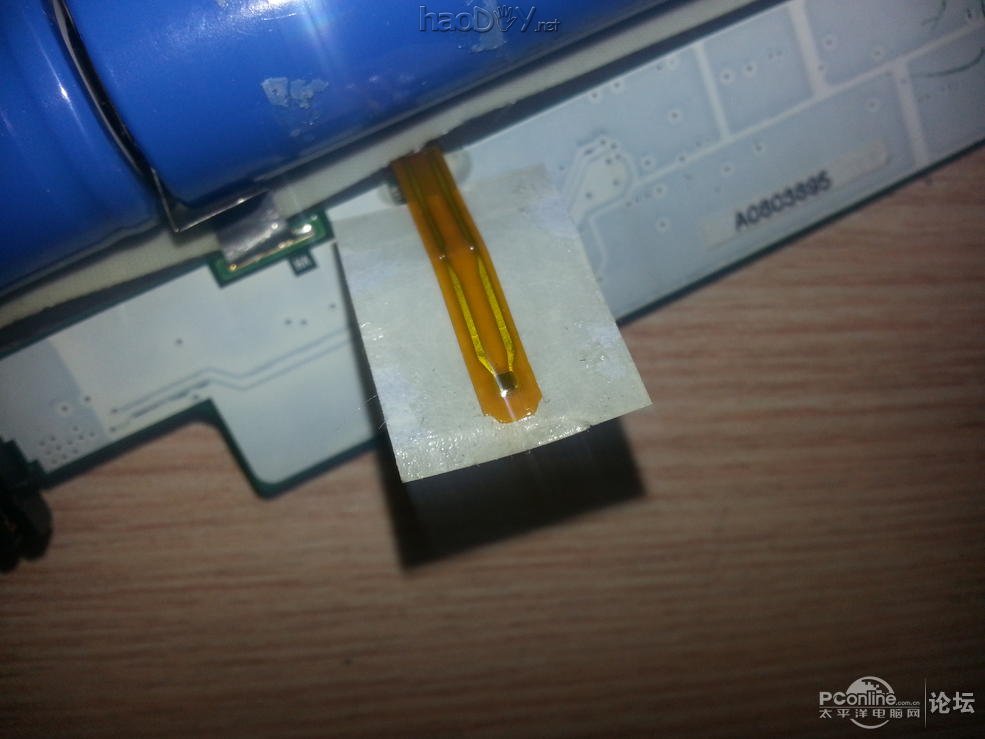

这个是温度探头,检测电池温度,如果电池温度超出规定值,电路就会切断供电。
笔记本淘汰电池改移动电源

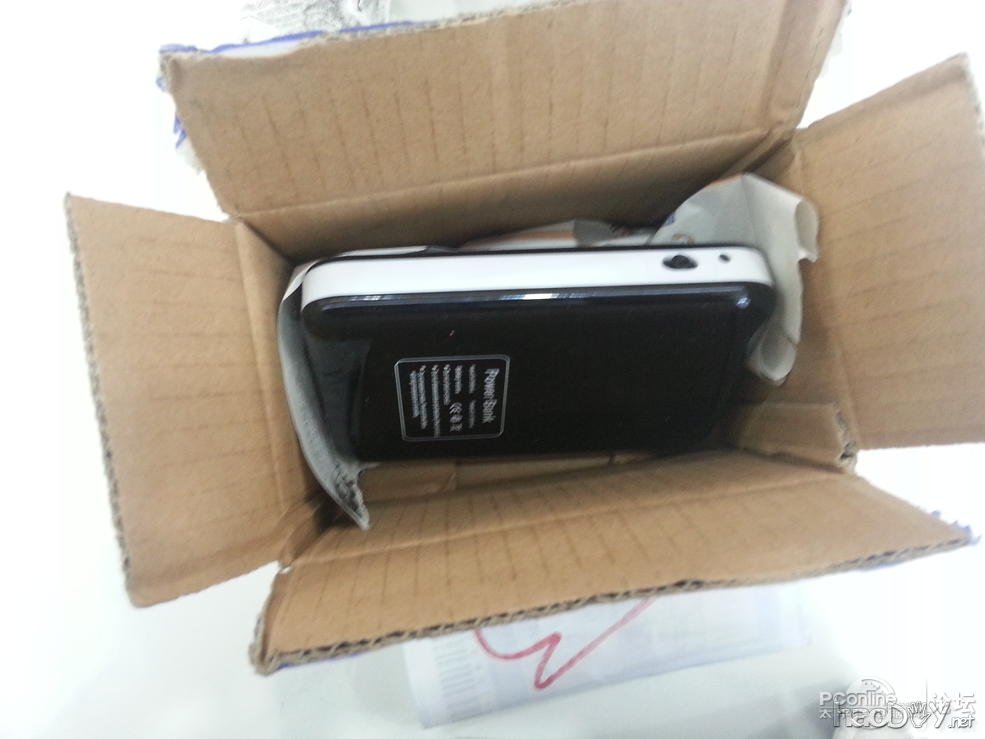

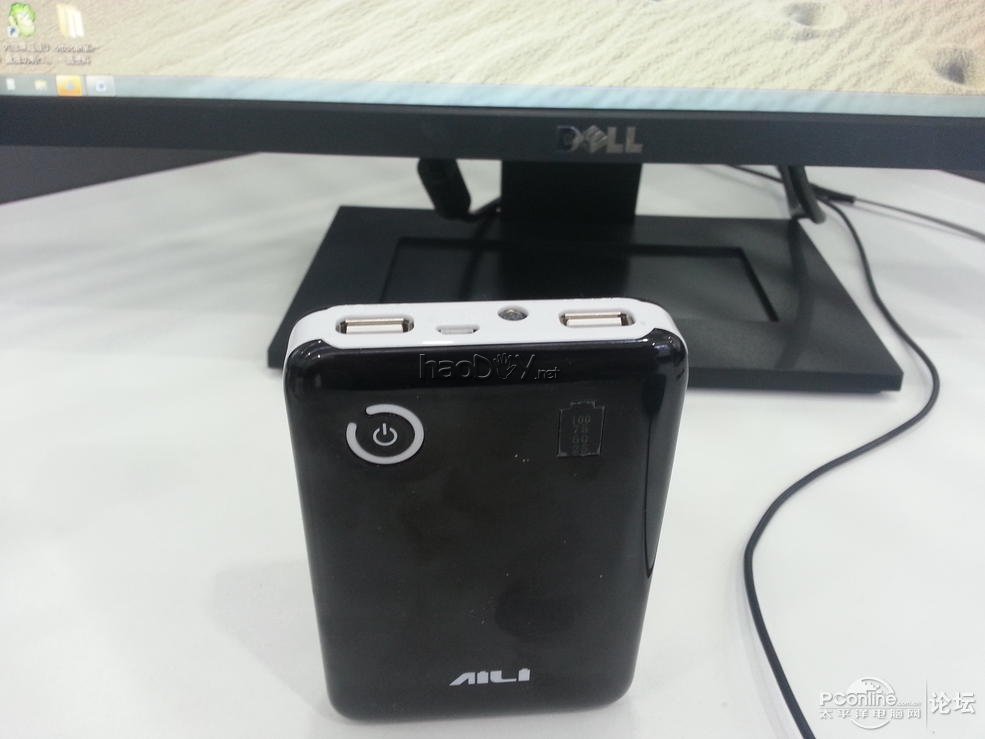

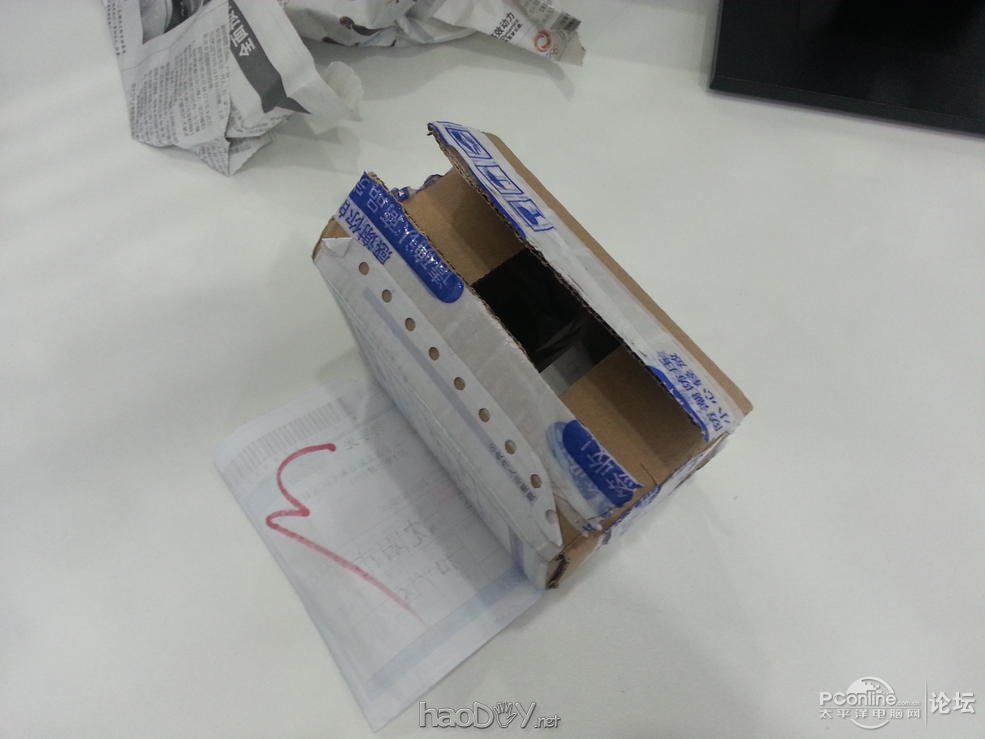

电池介绍完了!重点来了,看看我在X宝上买的移动电源盒子!
笔记本淘汰电池改移动电源

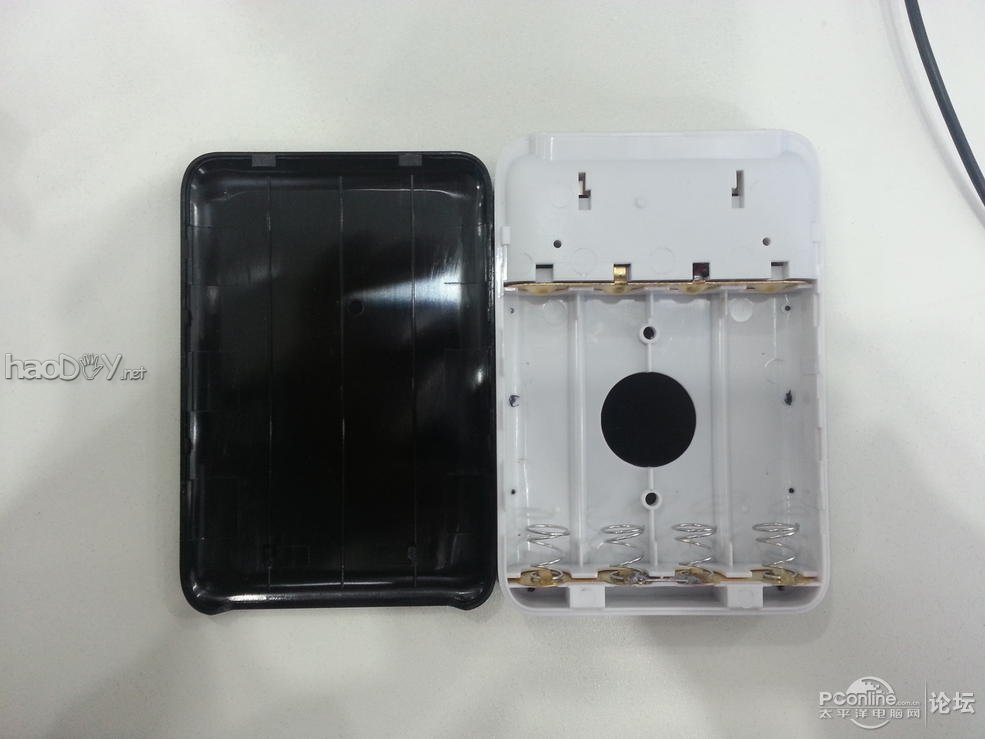

拆开来看
笔记本淘汰电池改移动电源
就是这个了
笔记本淘汰电池改移动电源
看看行吗!质量还算可以吧!功能还是挺全的!
笔记本淘汰电池改移动电源

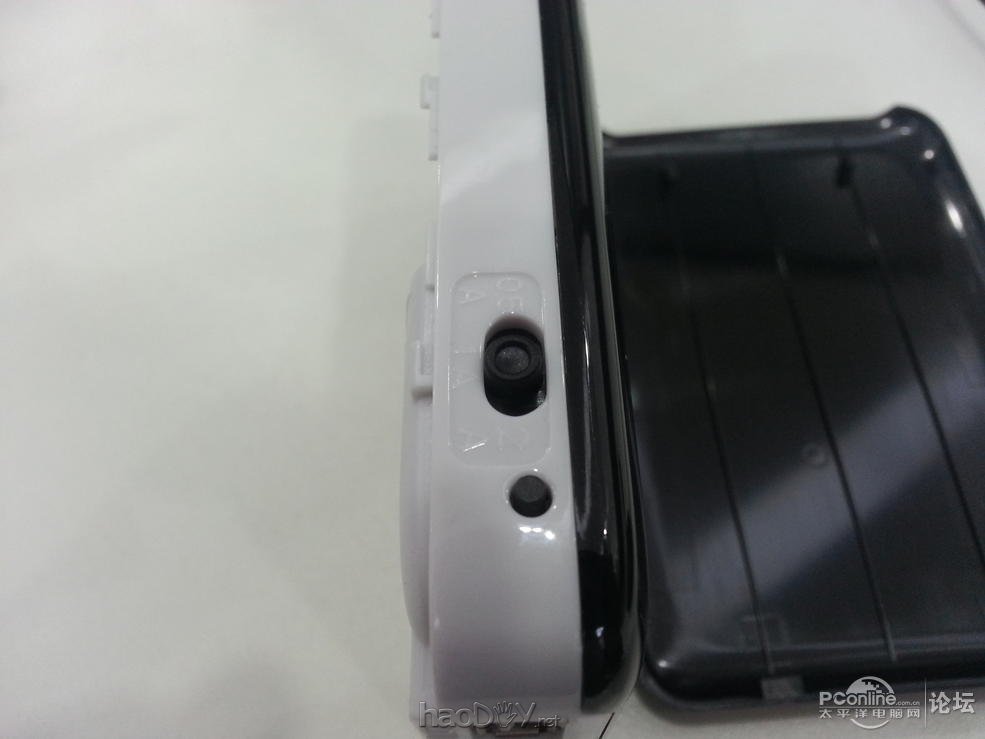

可以支持四节18650电芯,电路有极性保护功能,即使装反电池也不会烧掉板子!可调节输出电流,0.5A,1A,2A,旁边那个按钮是LED灯
笔记本淘汰电池改移动电源
这是电量检测灯!
笔记本淘汰电池改移动电源
好了!开始制作了!睁大眼睛,我来教你,非常简单!

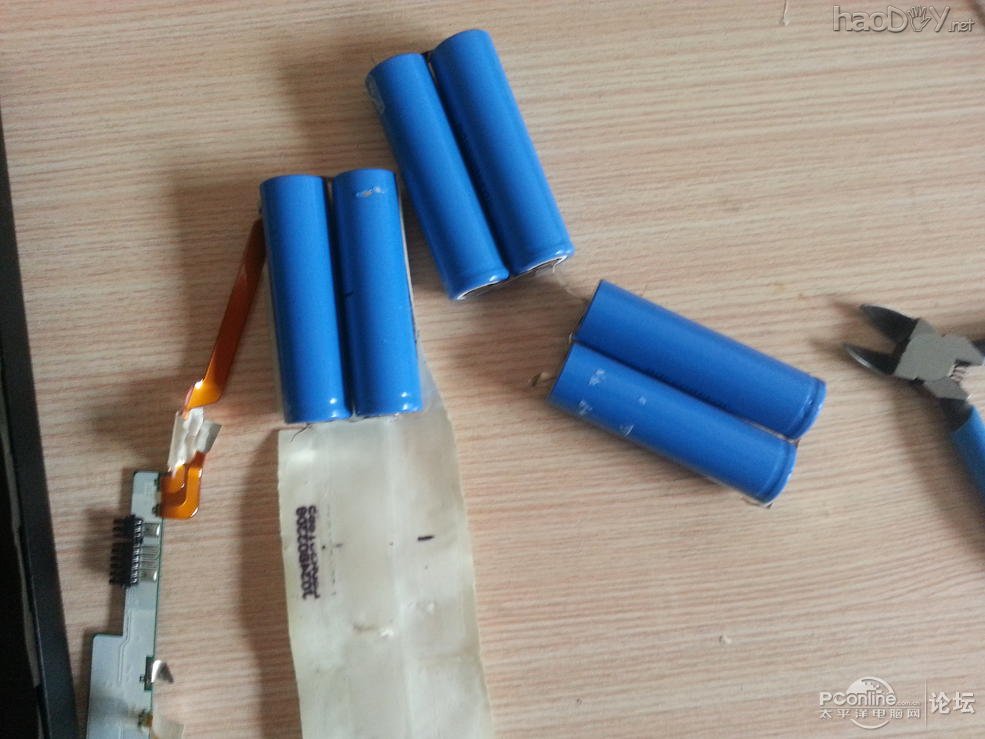

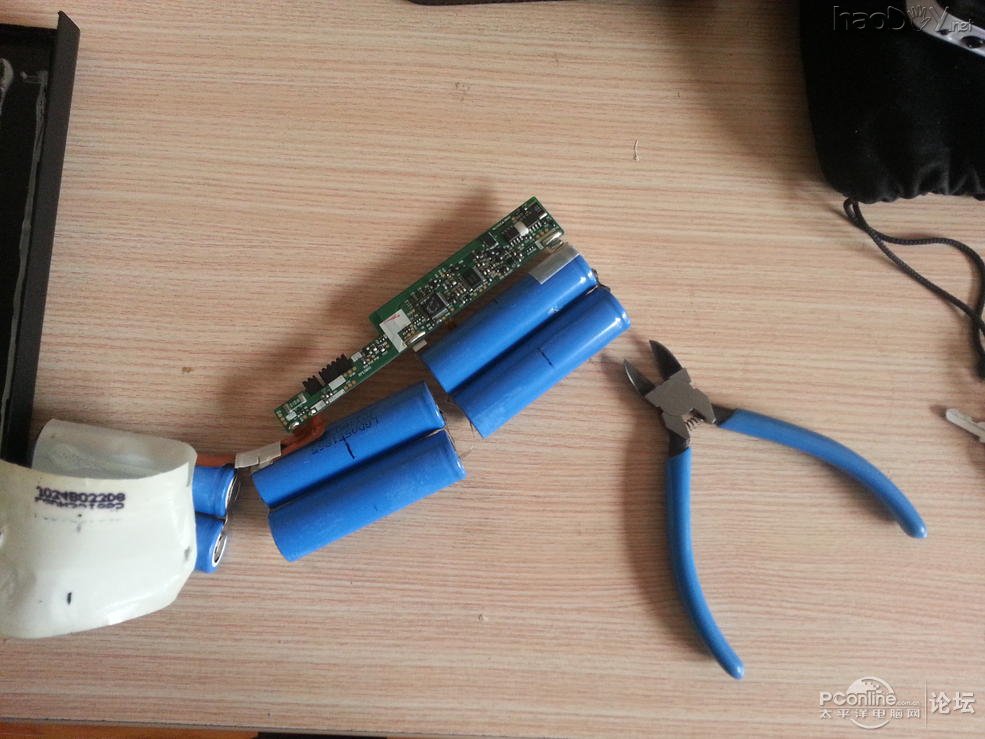

首先要把电芯剪开,要用好钳子哦!笔记本淘汰电池改移动电源
接着来
笔记本淘汰电池改移动电源

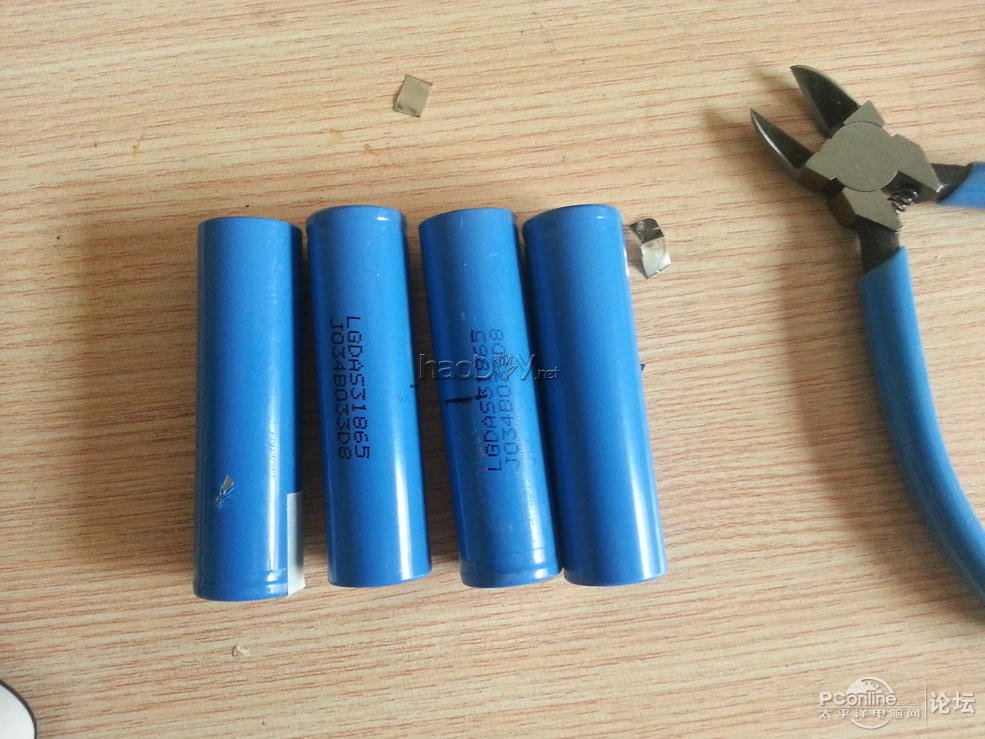

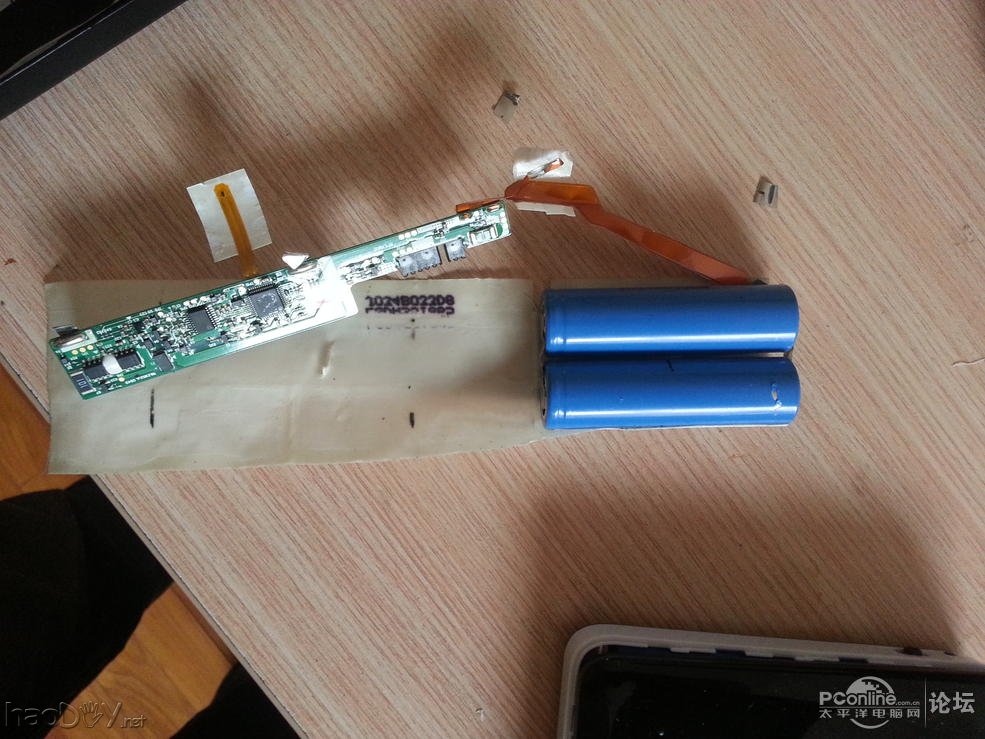

看看吧,剪开了!四节电芯整齐排列
笔记本淘汰电池改移动电源

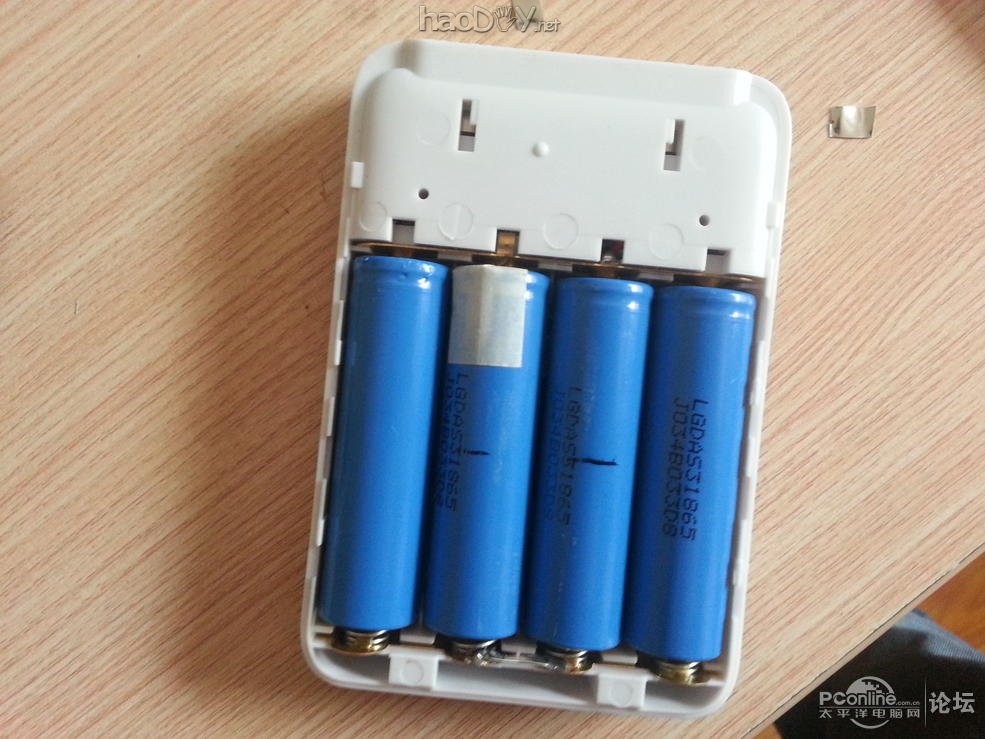

开始装上,千万别装反了!自己用万用表找出正负极哦!
笔记本淘汰电池改移动电源

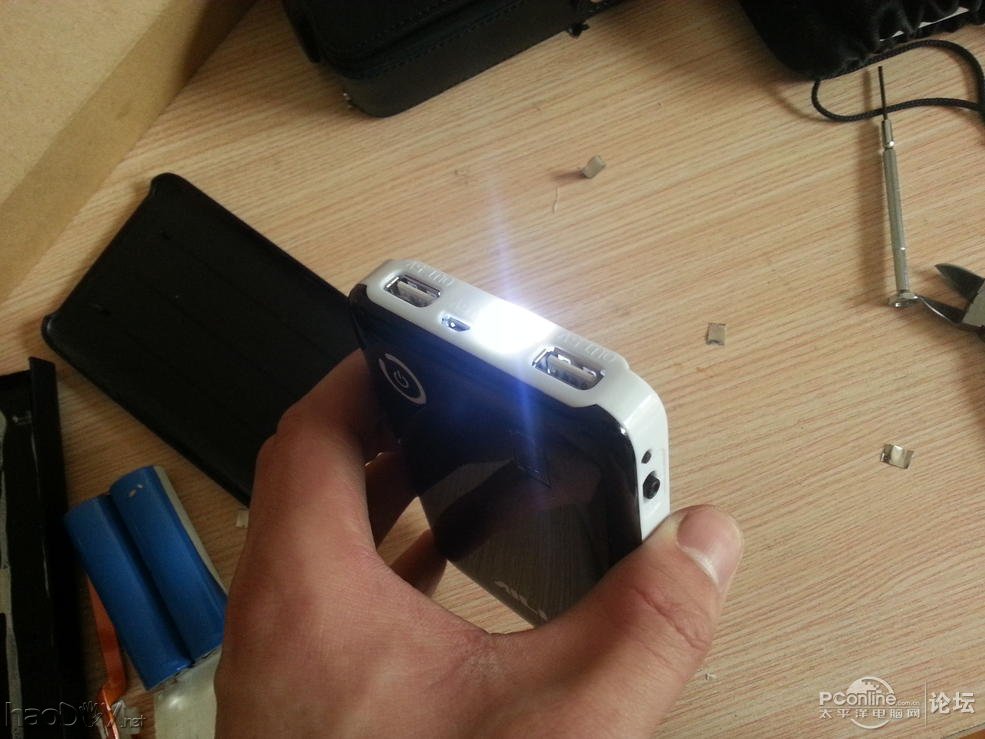

看到没,LED灯亮了!
笔记本淘汰电池改移动电源

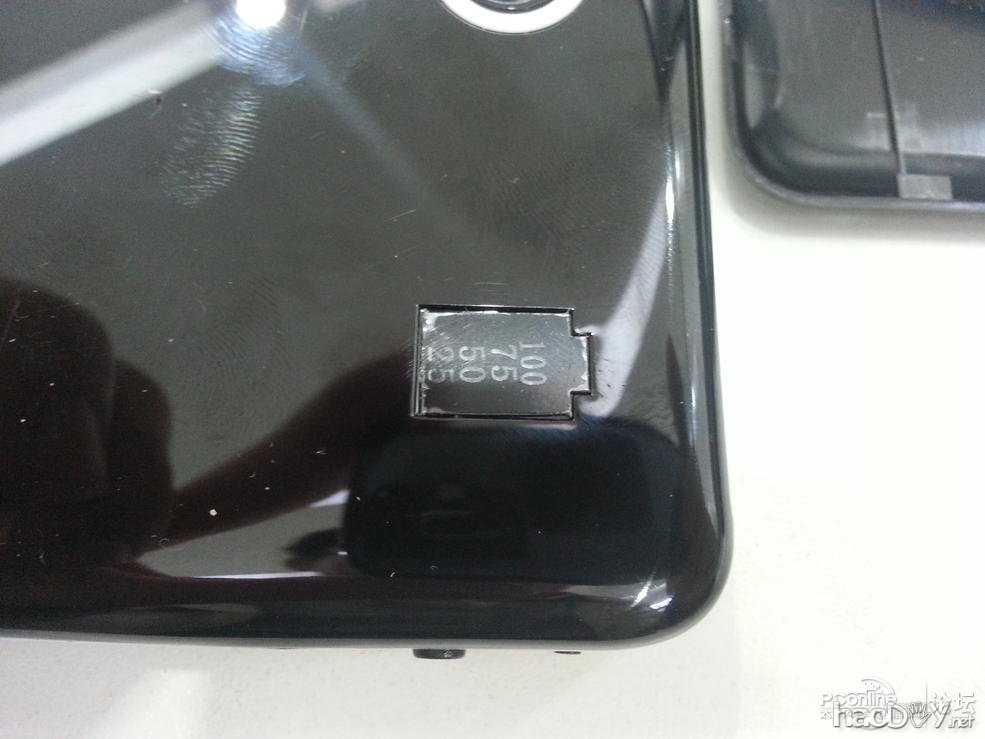

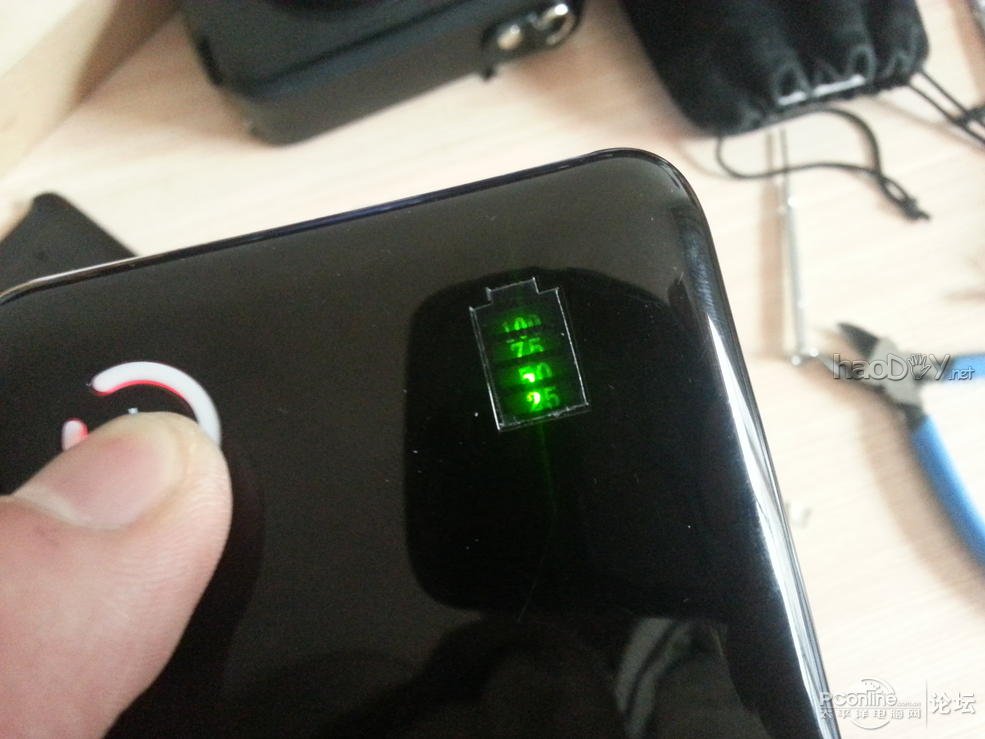

检测下电量,yes,满格!
笔记本淘汰电池改移动电源
剩下两节电芯,以后再做一个两节装的移动电源!笔记本淘汰电池改移动电源
又到最后了!哈哈!兄弟们这回说点实话。
本人擅长电脑,家电,音响设备维修,喜欢唱歌,吉他,足球娱乐活动,爱好视频,音频,图片剪辑制作!
题外话,本人纯搞技术,不发美女图,来一张2月份在深圳南山区培训时照的照片,纯东北爷们,嫌弃深圳吃饭菜里没肉,用的碗太小....
笔记本淘汰电池改移动电源
