旧电脑电源改造充电器

时间:2012-09-02 16:55来源:未知 作者:admin 点击:
随着电子产品日新月异发展,我们常用的电脑也是更新换代非常快.所以经常因电脑硬件更新升级而使很多完全还能使用的部分硬件处之淘汰.这是非常可惜的,但那是必要接受的. 因而我们可能在很多情况下稍动脑一想或者DIY一翻,或许你能发现它们还能别有所用.比如很

随着电子产品日新月异发展,我们常用的电脑也是更新换代非常快. 所以经常因电脑硬件更新升级而使很多完全还能使用的部分硬件处之淘汰. 这是非常可惜的, 但那是必要接受的.

因而我们可能在很多情况下稍动脑一想或者DIY一翻, 或许你能发现它们还能别有所用. 比如很多店面, 广场, 休闲舞场等场所, 都可能需要用的音乐, 我们何不如将已淘汰的硬件组合一台音乐库存播放器呢, 播放音乐那是当年的古董686电脑都能完成的一项程序, 此举可是要比一台VCD/DVD加上好几大包音乐碟片方便百倍, 也不用每更换音乐而换碟, 或是因需要新的音乐而去制做新光盘或购买光盘, 也许这也是件不错的利用.

接下来当然是讲讲日记主题电脑主机内部硬件其中部分之旧PC电源(电脑电源)二次利用DIY.

其实电脑电源对于DIY爱好者来说它可是个蛮有用的一件,它可以用来做低压安全电供电电源, 一位电子DIY爱好者; 一个安全低压多电压可调的稳压电源是必不可少的, 如对它改造,一定是你的一大好工具,当然也可以将它改造于很多稳压供电用,

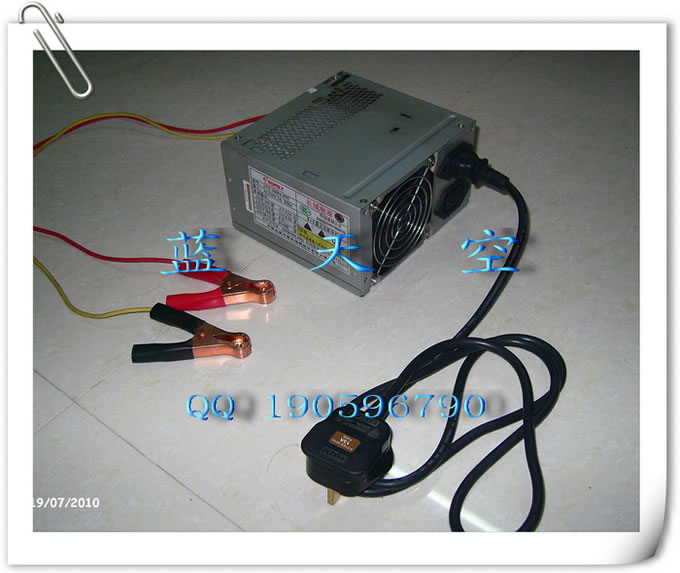

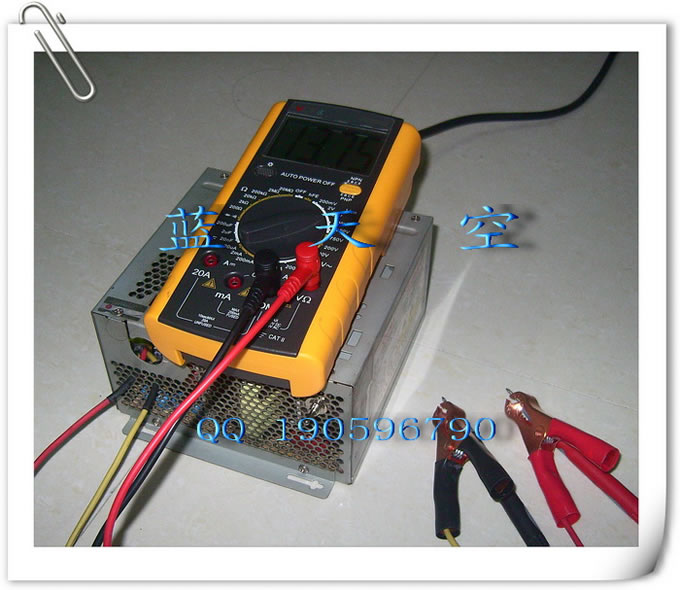

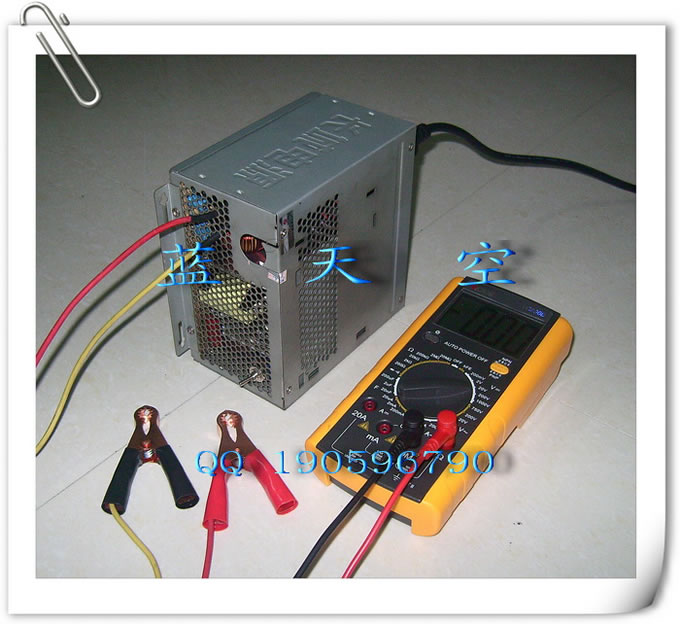

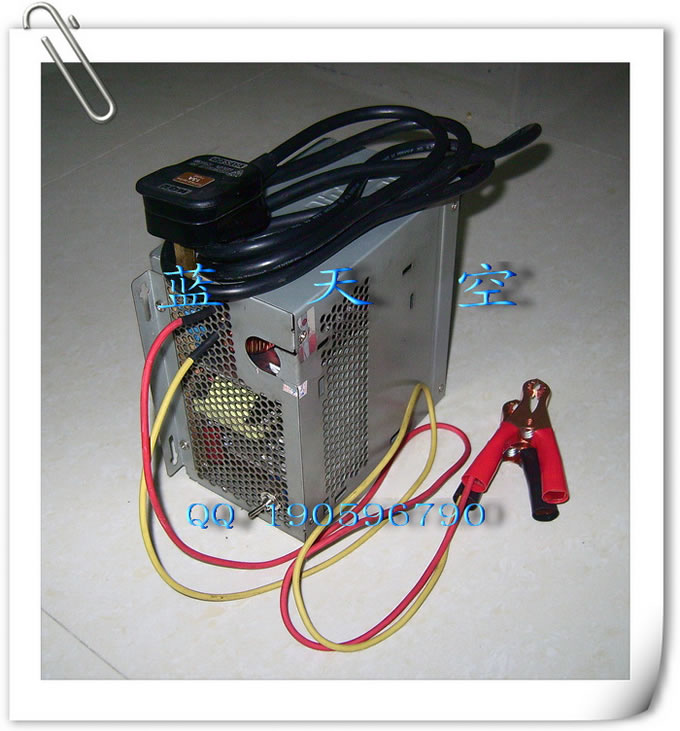

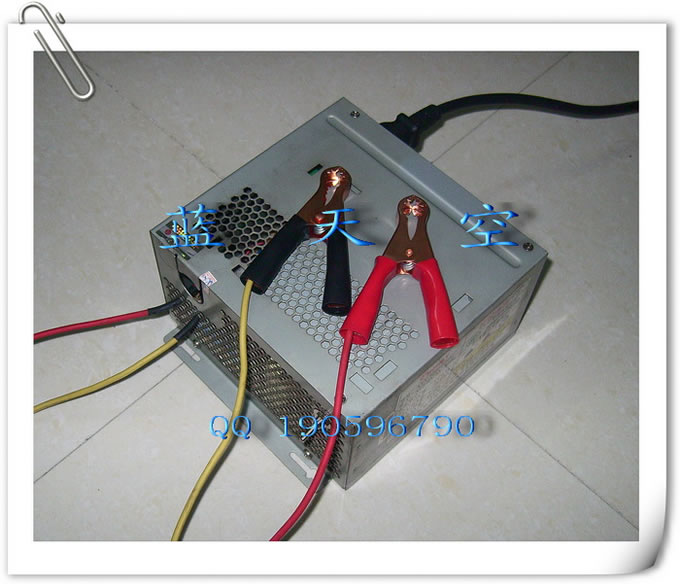

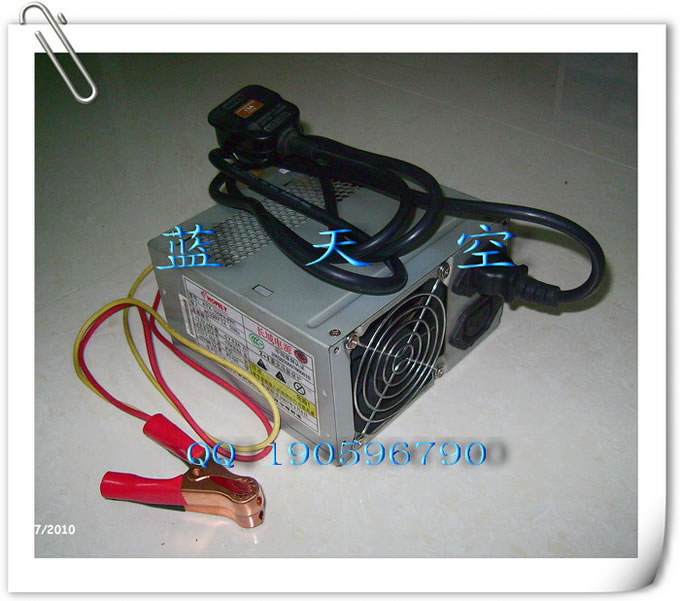

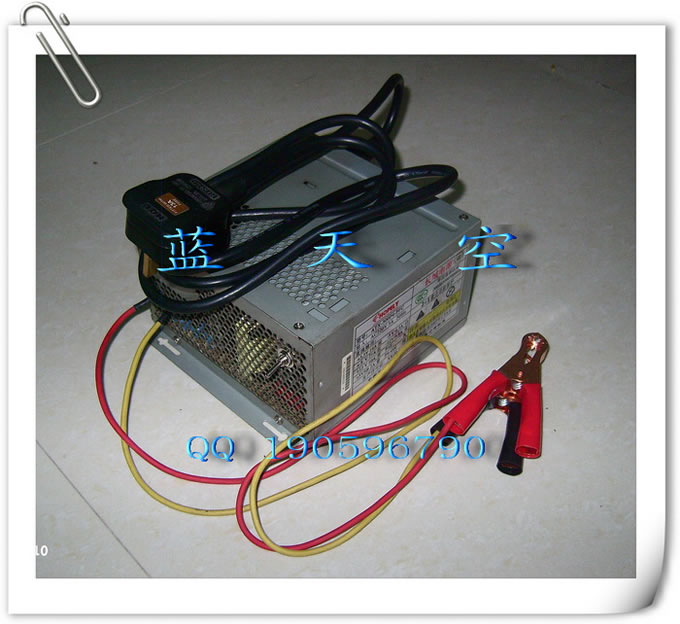

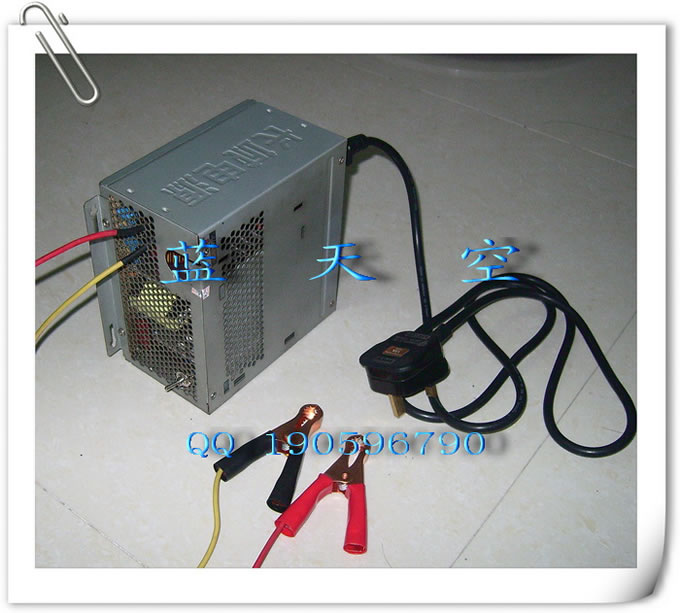

那么以下是我对旧电脑电源造改为12V蓄电池充电器和电压可调稳压电源,简述和图片.

打开电源外壳, 第一注意事项当然是安全, 因为电源里是分高压与低压两部分电路组成, 所以内部电路是含高压的,一定注意安全!!! PC电源电路结构采用的是现在广泛应用的开关电源, 开关电源应用广泛, 电路较复杂, 同时开关电源都采用开关电路专业IC芯片及晶体管等零件组成. 其效率高并可靠的一种电源, 虽然电路结构本身自保护功能特别完善, 但是当你打开外壳后, 当通电调试时同样一定要小心仔细, 否则不小心就"事闹大了".

如果把电路理解成高压部分, 整流虑波输出部分, 及控制电路部分, 或许这样能更好理解电路结构,一般控制部分电路较复杂,大多数的PC电源都是基于TL494+LM339芯片控制, 但是对于很多人来说;这也许是个难题, 其实我也一样不能全部理解其电路的来龙去脉, 但能知道个总体的过程和结构, 当然看到这时不要"冷心" 你只要知道个总体电路或者说你只要知道几个电路原理就可以了, 你就能完成此项DIY.


我们改此电路(12V蓄电池充电器)首先要知道的是12V蓄电池电压高限与低限范围(10.5V~14.5), 那么对蓄电池充电电压与电流要求是多少? 再来根据充电要求行进对PC电源改造, PC电源是稳压12V/5V/3.3V输出, 如此是无法对12V蓄电池进行充电, 并且PC电源输出不仅是稳压12V输出, 另还带过压过流及短路保护, 所以对其改造目的便是修改以上几点; 提高PC电源12V输出电压, 解除输出过流保护, 使其电路达到充电所需要的电压和因充电过流不会保护就可以了. 12V蓄电池充电电压要求一般为13.8V~14.4V.充电电流需按电池安倍大小而定.

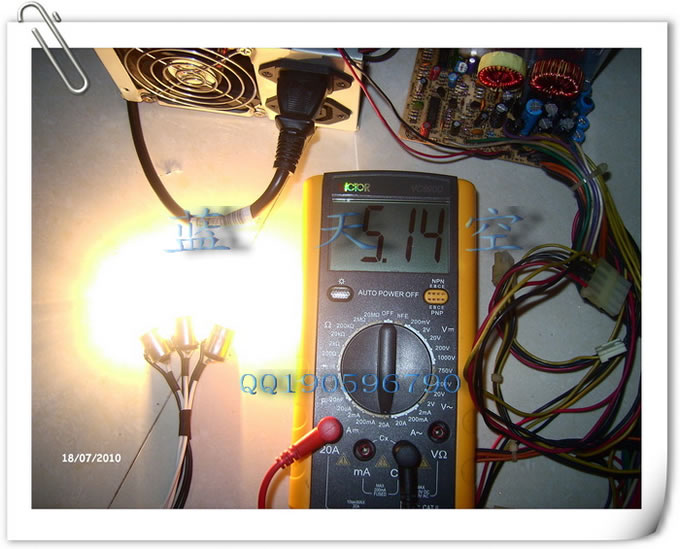

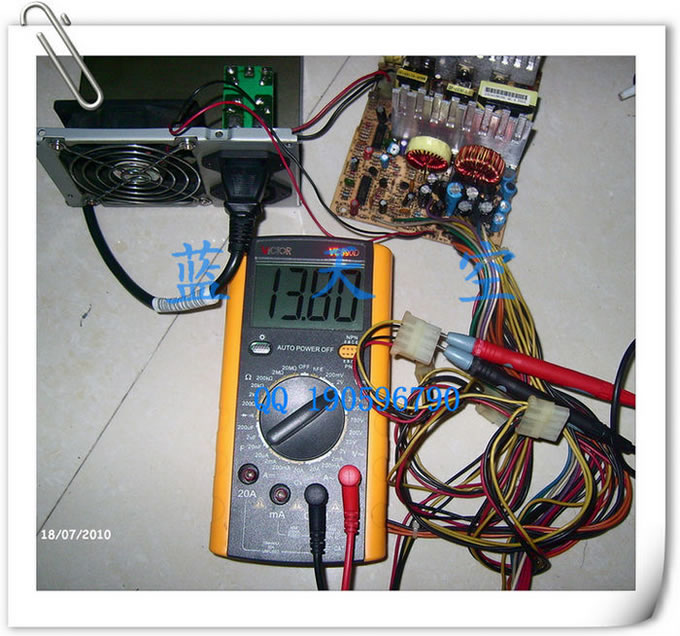

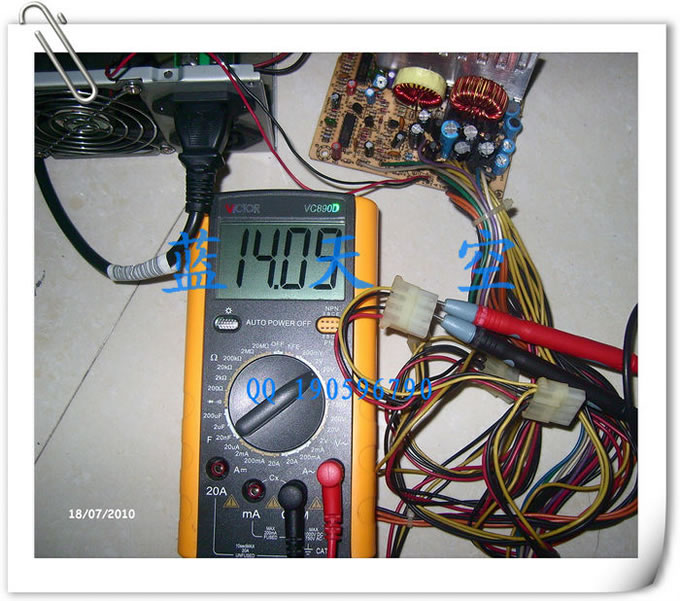

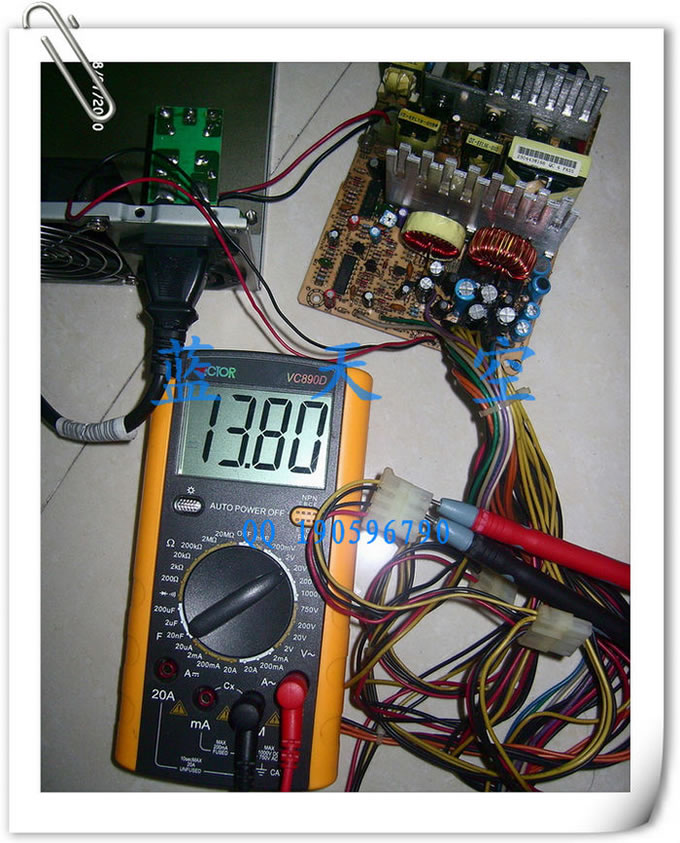

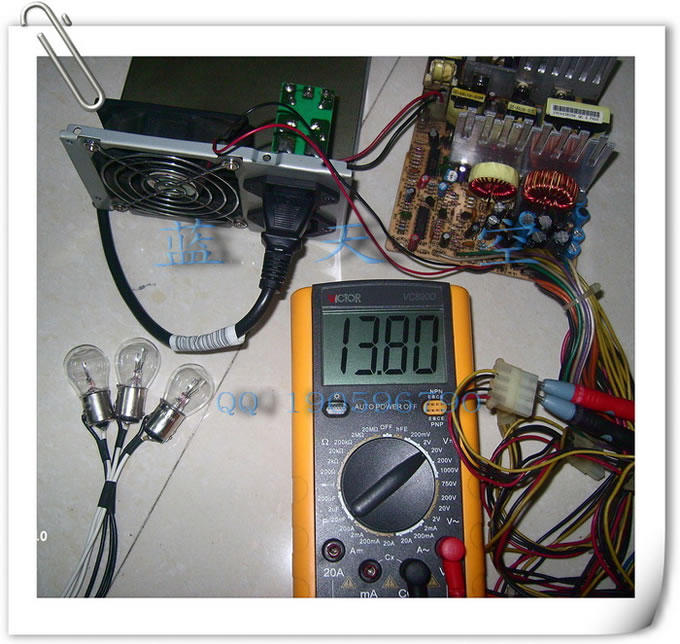

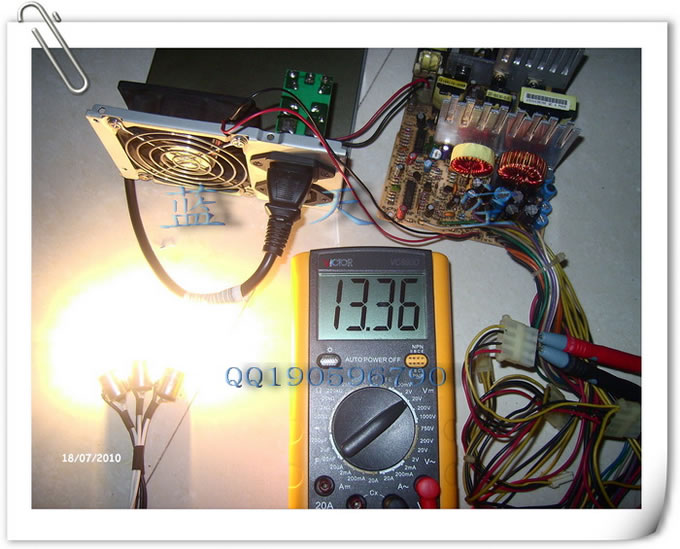

修改PC电源输出电压; 按照电源板"一路搜查"从高压转到低压包括控制电路部分, 找到输出电压取样电路. 此电路控制决定PC电源输出端电压高低, 再按输出需要(充电所需的电压)替换适合的电阻, 此替换电阻阻值可参照电源原有的电阻值(取样电路正极适当加大,"接地"端可以先不变,或是适当减小)可以采用可调电阻替用, 或用可调电阻测试后取阻值大小换上固定电阻即可,

修改PC电源输出过流保护;电源输出过流保护那是一定得修改的,其实PC电源本身功率远过于保护电路设定的功率,所以如果我们将它的过载保护去除或设定大点的话,“它可是会尽情发挥它全部力量的”,当然如果不去除输出过载保护的话也是没法来完成充电工作所需要的输出负载电流。

电路过载保护工作是由电路中IC芯片TL494和LM339两者完成检测输出负载电流由比较器进比较决定的, 所以过流保护我们可以参考TL494 LM339芯片工作原理, 它此项工作一般会由TL494芯片4#脚和15#脚外接电路来完成, 修改需找到IC TL494 4# 15#接脚与LM339 “相勾结” 的相关电路很大的可能就是保护工作的电路. 用可适合替换电阻来调节输出负载过流保护参值, 或者说直接去除此项保护电路即可.

修改PC电源对蓄电池充电电流; 当我们前项工作完成后, 此时便几乎说得上是差不多完成了, 只是需要再做一些附加”项目” 其中就是限流, 因为每个PC电源的功率各大不同, 对于以最差的电源(大型号电源)来说, 它的“尽情发挥”输出功率也可以达到负载4A-5A 以上, 较好品质或功率较大的常见电源, 它的输出负载功率可以达到,8A-10A, 此等输出功率对于一般的小容量蓄电池来说是过大或者说是不可选的, 所以当我们所接安倍较小的蓄电池充电时需要进行限流充电, 否则因充电电流过大会造成蓄电池的使用寿命. 此修改可以采用简单点的方法来完成就行, 在输出接充电电池端串入一个大功率的电阻即可(10W以上), 电阻值大小按被充电电池安倍大小决定的. 另外可以在电阻同端一同窜入一个电流表(直流)以便查看充电电流.

>> 以上工作完成, 就可以说祝贺完成了,

如果说想更完善的一台DIY充电器的话, 是还需要改造的, 因为以上工作完成后, 充电可以肯定的说当然是可以, 只是你用它充电时, 没法完成自动充电, 或是要接定时器来完成充电, 呵呵, 看到此处时可能又有点不完美的心里感觉了, 嘿嘿,   非也…….做此步已经有DIY成绩了,

>> 告诉一个需要更完善的改造方案,

1.       在原本的电路上增加电压比较器(也就是充电电压检测控制)来完成.(这样有点麻烦)

2.       直接附加一片自动充电控制电路板吧, 如本人空间另一篇记日所述, 本人自制的自动充电控制电路板.

以上是本人已测试过的讲述, 请多提建议, 逢电子DIY爱好者,可以多交流, 如逢高人请多指点.
