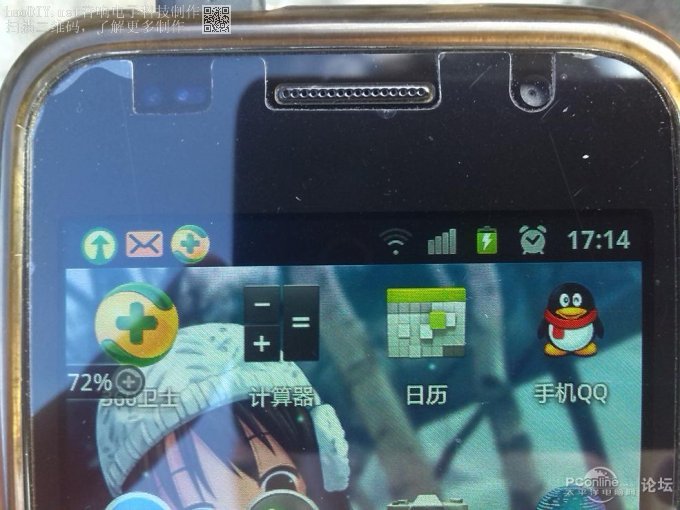

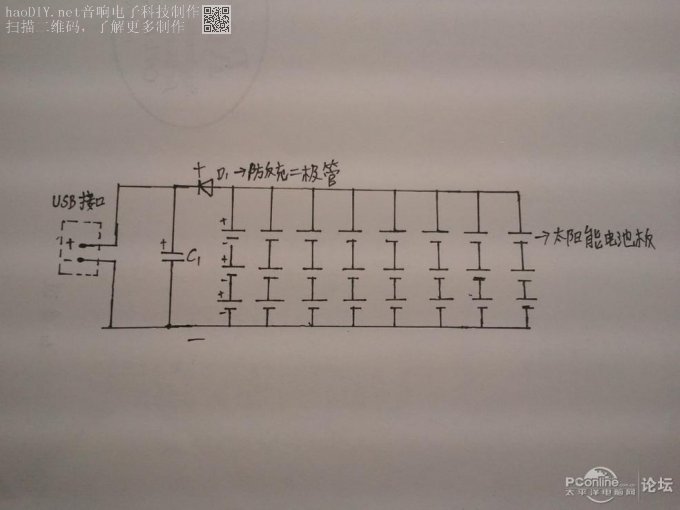

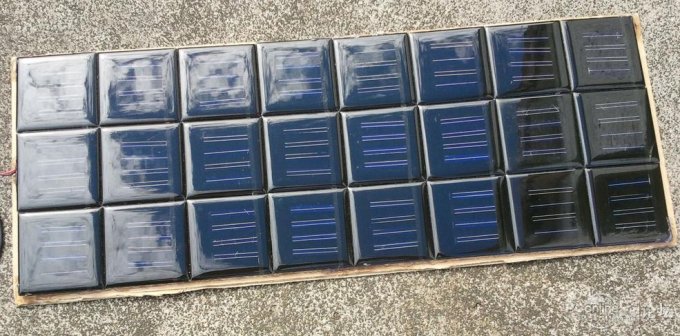

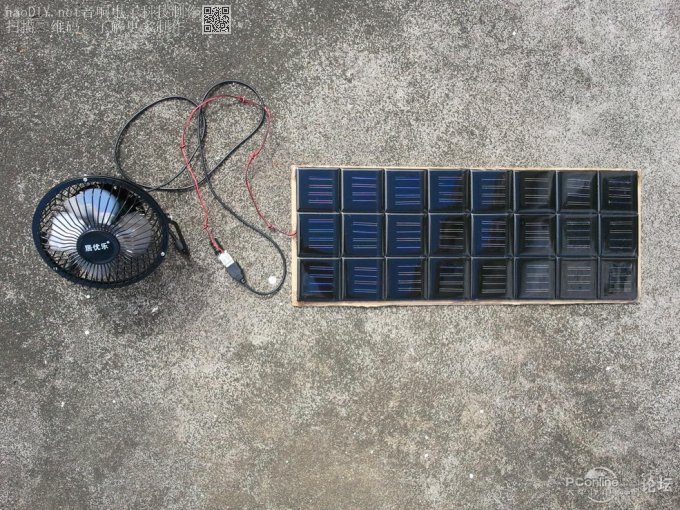

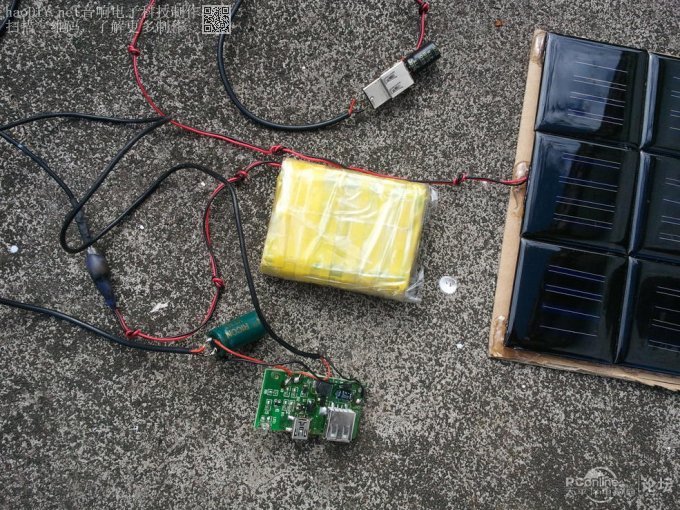

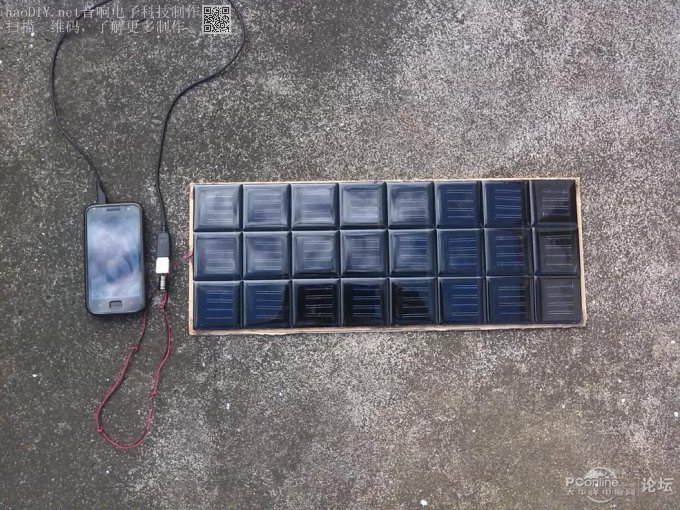

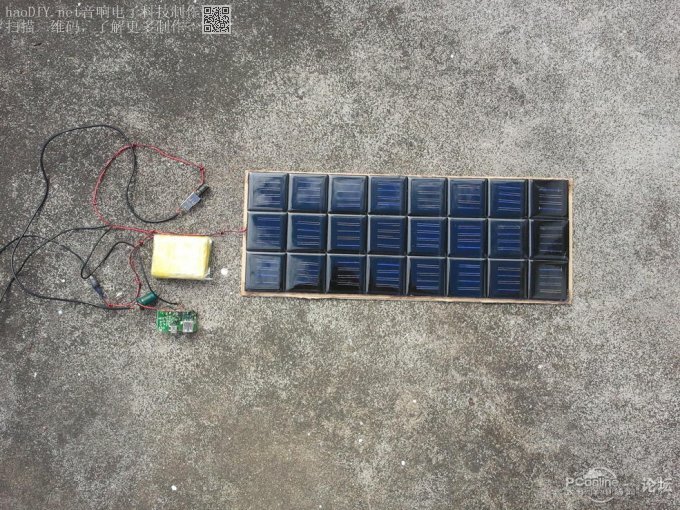

近日天气炎热，太阳非常之猛烈。在这个阳光充足的日子，我就想阳光也是能源如果可以被利用起来也是不错的。所以就在网上淘了一些太阳能电池板，准备自己DIY一个太阳能充电器。 在收货后经过一个下午的努力，终于被我组装起来了。   太阳能充电器使用了24块2V50MA的太阳能电池板，将太阳能电池板进行串联3个并联8列的方法做出了一块6V 400MA 2.4W（实测下午15：30的阳光6.5V 350MA）的太阳能板。  在装上USB接口后，测试其能否对手机充电。  手机充电正常  试了一下这台小风扇，结果也可以正常运转，阳光越足风力越大。（加上我的那条5米USB延长线，就可以连到我的房间了 ，这是个用太阳能的小风扇了。） 这是一个用太阳能板充电的手机电源  这个电源的电池使用了三颗在笔记本上用的18650电池（已装保护板）并联，每颗电池容量为2200mAh总容量为6600mAh。再加上一张5v的升压板，就可以对手机进行充电了。  这个是太阳能板的线路图，上面的电容C1是因为小风扇启动时电流较大所以加上的，不用风扇可以不要这个电容。二极管D1是防止电流反充而烧坏太阳能板用的（这个一定要加哦），USB插口要按实际来接线分清正负极。 (责任编辑：admin) |
