有人做过统计,如果卖出去的iPhone和iPod Touch 每天用太阳能代替石化燃料能源,我们将会节省50,644千兆瓦时的能量,相当于每年少制造75,965,625磅的二氧化碳。如果所有的手机,PDA,微电子设备以及其他USB设备都能用太阳能充电,那么节省的能源是相当可观的。为了能给环保事业添砖加瓦,自制太阳能充电器很给力。来看看DIY牛人都怎么做的吧。

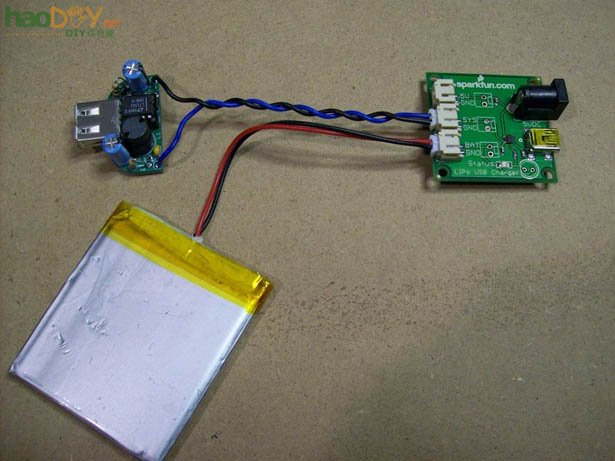

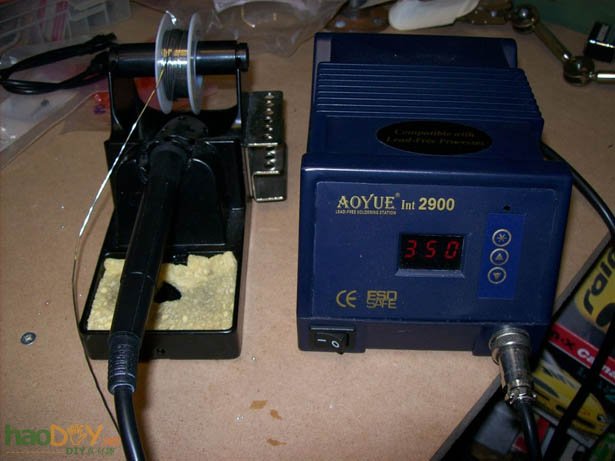

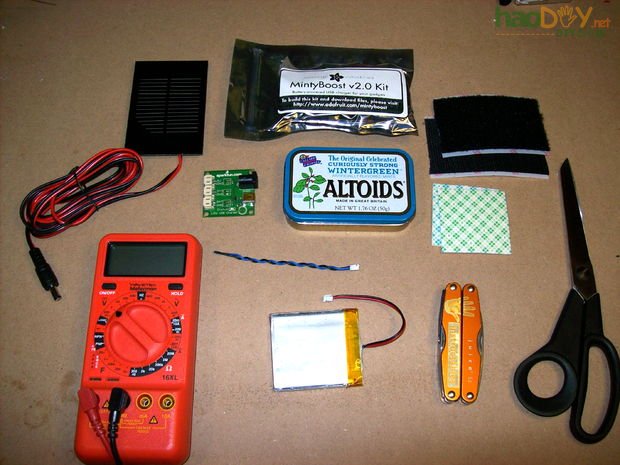

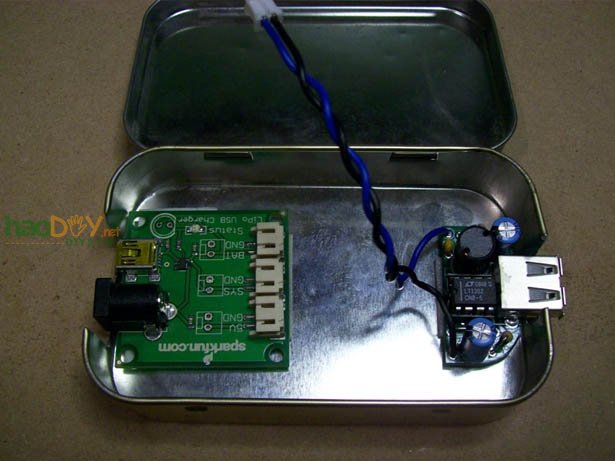

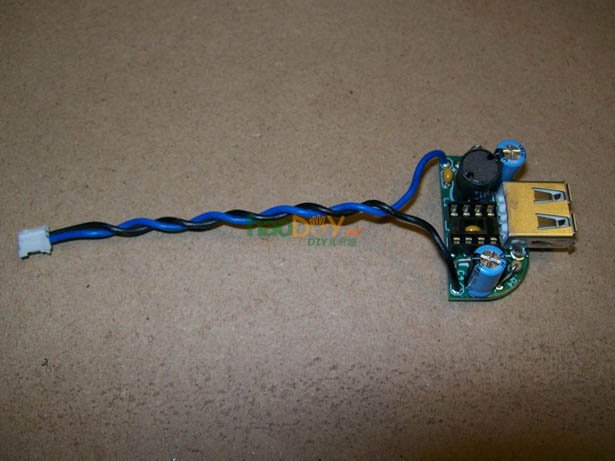

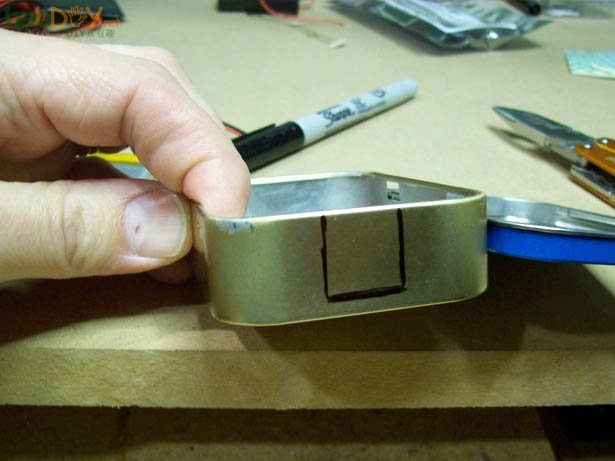

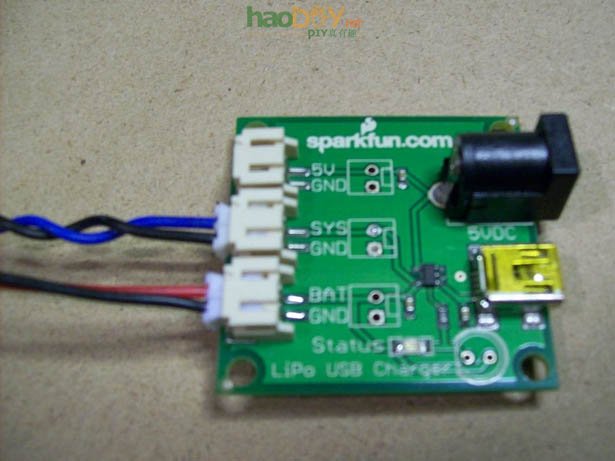

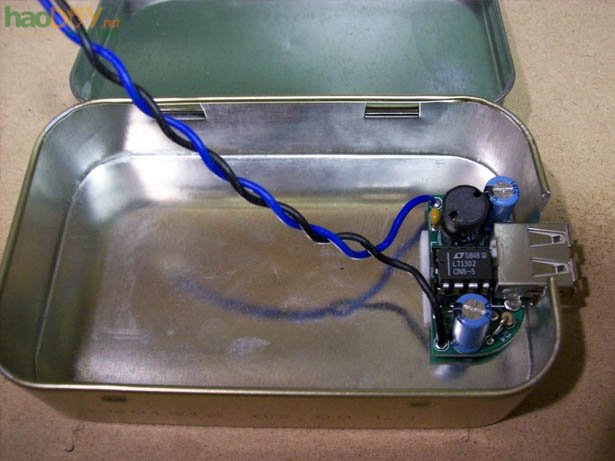

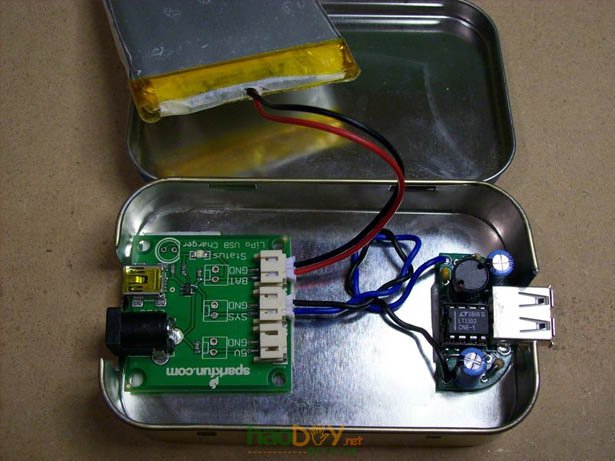

焊铁 剪刀 钢丝钳或老虎钳 万能电表 金属剪切机 胶带 MintyBoost充电套装 锂电池充电器 3.7伏2000毫安时锂电池 跳线 小太阳能电池 魔术贴 双面胶 薄荷糖空盒子 材料工具的准备 焊接工具 这里是把跳线焊接在MintyBoost的电路板上。它会把MintyBoost电路与锂电池充电器电路相连。正负极要连接无误。 把MintyBoost和锂电池以及充电器电路连接起来进行测试。(保证电池有电荷) 在空薄荷糖盒壁上切一个正方形开口,作为USB接口摆放的位置。 再用双面胶把MintyBoost电路板固定在盒内。 在盒在另一侧切口,把锂电池充电器电路板固定进来,当然用的还是双面胶。 再把两块电板还有锂电池三者相连。 接下来就要考虑怎么把连接太阳能电池了。

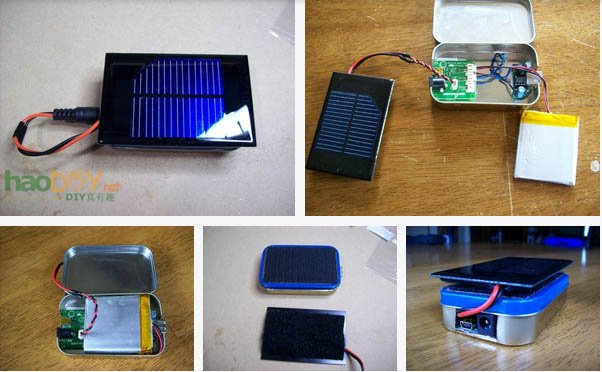

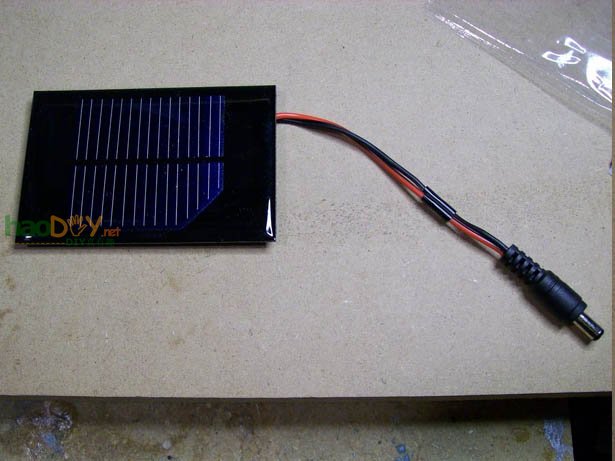

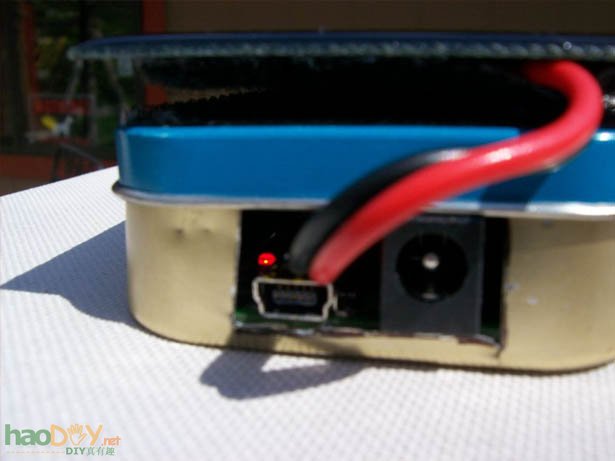

有两种方法供选。一种是太能电池外接引线变短,直接插在充电器对应插口上。方法二就是把外接线换成跳线,插在充电电路板标有5V的连接点上。由于没有多余的跳线,只能把一个分叉的旧线焊接到电路板5V处。用第二种方法显然更干净利落,否则一个大圆插头露在外面看着不太爽。

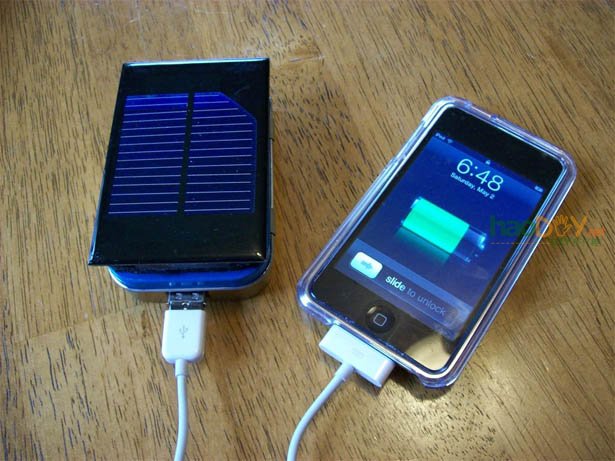

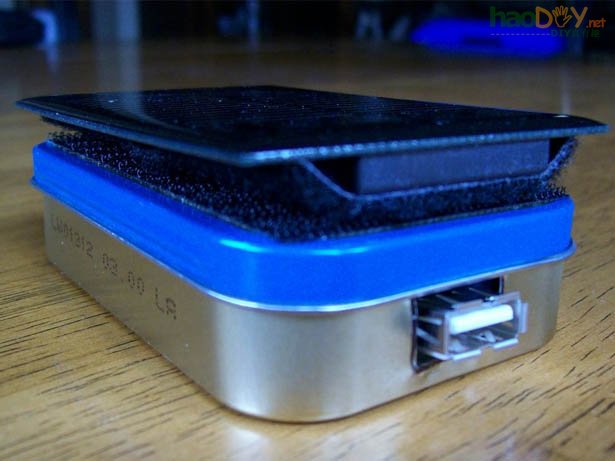

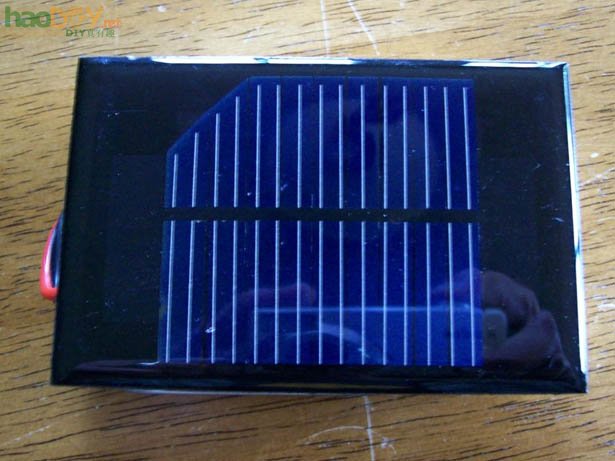

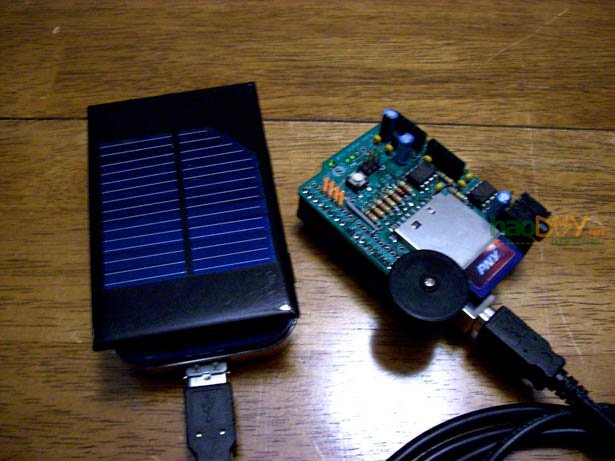

接下来用5厘米宽的魔术贴把太阳能电池贴在盒子上。 大功告成!现在把这个装置拿到太阳光下,或者室内日光灯下充电,充电时红色LED小灯会变亮。
