DIY霸气天下电瓶充电机带修复功能

时间:2013-02-20 22:10来源:www.crystalradio.cn 作者:剑王星 点击:
积极响应第四届DIY大赛。。这已是第三个作品参赛了。虽然没有高深的技术。但重在参与。这回弄了一台超级霸气的电瓶充电器。。。。。变压器铁芯采用1000W调压器环形铁芯。。具体多少不知。反正挺沉。。记住调压器调整臂线圈所在220V位置。。拆除外壳及其他附

DIY霸气天下电瓶充电机带修复功能

DIY霸气天下电瓶充电机带修复功能

DIY霸气天下电瓶充电机带修复功能

DIY霸气天下电瓶充电机带修复功能

DIY霸气天下电瓶充电机带修复功能

DIY霸气天下电瓶充电机带修复功能

DIY霸气天下电瓶充电机带修复功能

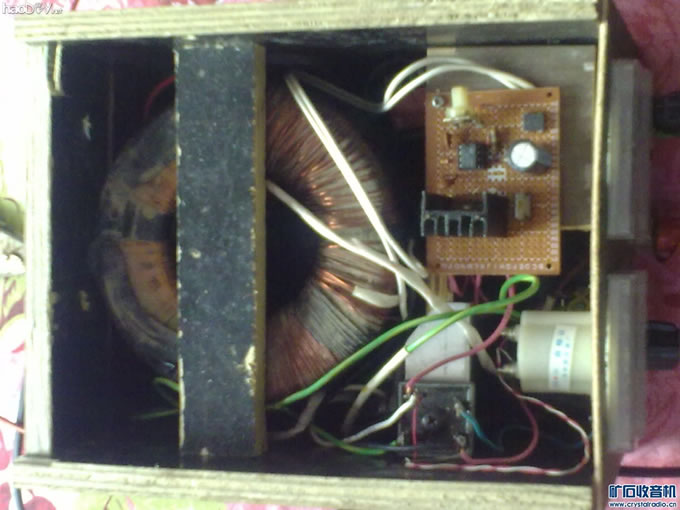

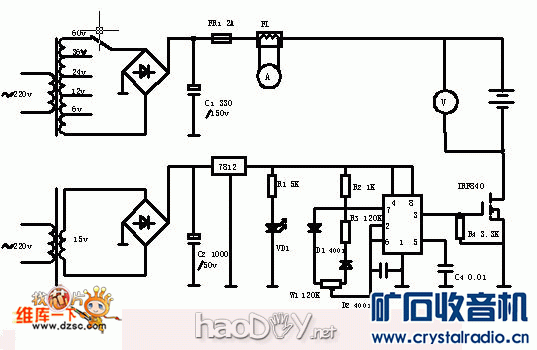

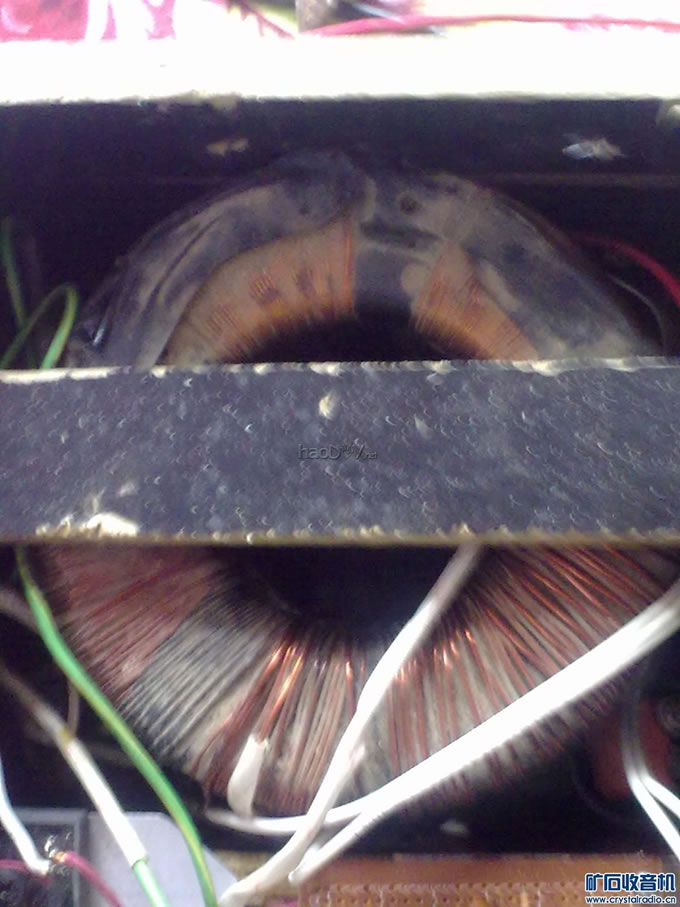

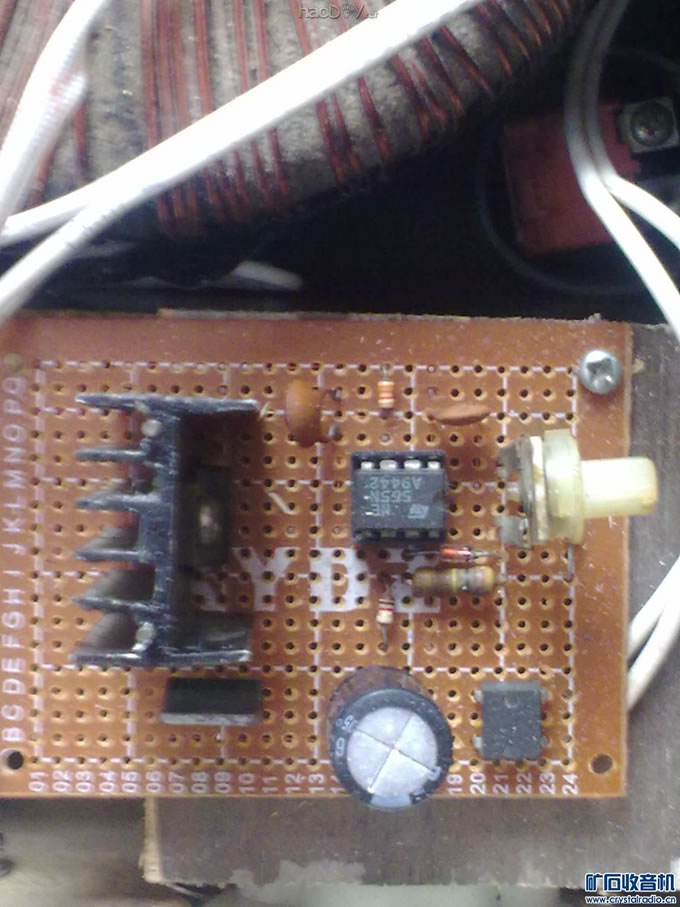

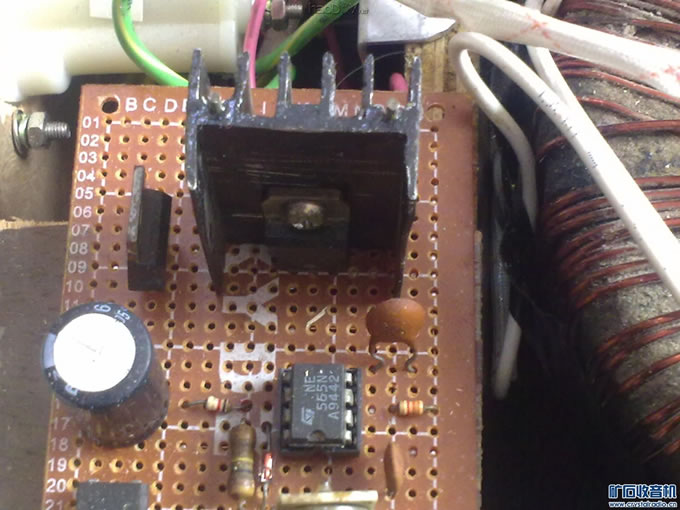

积极响应第四届DIY大赛。。这已是第三个作品参赛了。虽然没有高深的技术。但重在参与。这回弄了一台超级霸气的电瓶充电器。。。。。变压器铁芯采用1000W调压器环形铁芯。。具体多少不知。反正挺沉。。记住调压器调整臂线圈所在220V位置。。拆除外壳及其他附件。在铁芯线圈记号位置即220V处。引出引线。做初级线圈。。、用绝缘纸把整个铁芯包住。。在绝缘纸上饶输出绕组。要很大的输出电流。。一定要用很粗的漆包线。我绕了14V。28V。及50V。用档位开关切换。。整流桥用50A。然后又绕了单独一组12V。。用NE555做了一个简单的电瓶去硫化电路。。。。。。。。。。。。。。。。。。。。 DIY霸气天下电瓶充电机带修复功能  (责任编辑:admin)
