制作150AH电动车电瓶车充电器电路图

时间:2013-01-04 21:49来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

跟着电瓶车的遍及,一块质量好车用电瓶充电器,会延迟你的电瓶行使寿命!而且每次充电后能比行使其他充电器充电后,跑的旅程越发远。着实我们只要按蓄电池厂家划定的声名书上的电流和电压充电,都能保持较量好的结果。假如你正在行使一个不及格充电器对你的电瓶车充电,那么你会支付更多的钱去买电瓶。下面颁发的一款大功率充电器得当150AH以下的电瓶充电,它的最大输出电流可以恒定,最高充电电压可以按照蓄电池厂家划定电压来调解,这样我们可以按照我们本身的要求,来确定充电时刻,详细的参数出产厂家可以本身按照市场的要求确定。

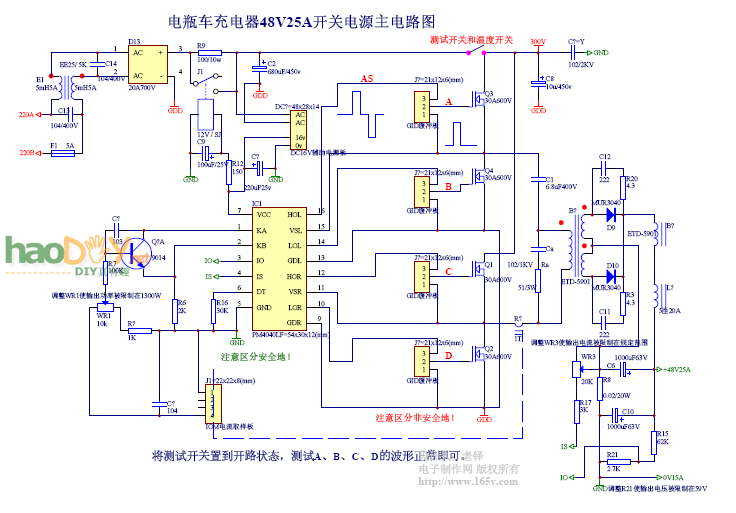

制作150AH电动车电瓶车充电器电路图





我们在电路图计划的方案是48V/25A,也可以出产出96V/15A的充电器。这里的电压是指12V/30A到48V/25A,可能是48V/25A到60V/20A,只必要将电路图上的R15和R21的中间放一个50K的电位器,就可以异常利便调解输出电压。
