化繁为简,教你制作超简单无线充电器

时间:2017-05-11 21:03来源:本站 作者:haodiy 点击:
说到无线充电器,很多人都觉得很复杂,网上已经有了很多制作无线充电器的方法,可是都太过复杂,有些元器件还找不到,让许多人不得不对无线充电器望而却步,福利

说到无线充电器,很多人都觉得很复杂,网上已经有了很多制作无线充电器的方法,可是都太过复杂,有些元器件还找不到,让许多人不得不对无线充电器望而却步,福利来了,给大家分享一个超简易的无线充电器的DIY方案,让你一饱无线充电器的“口福”!

先介绍需要什么工具帮你完成!



一、材料和工具

1、线圈*2

2、磁环*1

3、电阻*1(其实你可以挑一个不太大的就可以,不用刻意找,我用了一个470欧姆的)

4、二极管*1(随便,我用的是IN4001)

5、发光二极管*1

6、三极管(标1300xx为任意数字,方便吧,你可以在镍氢电池充电器上拆)

7、电池*1

8、如硼磁体*2(用来连接电池,有电池盒当我没说)

二、制作



化繁为简,教你制作超简单无线充电器

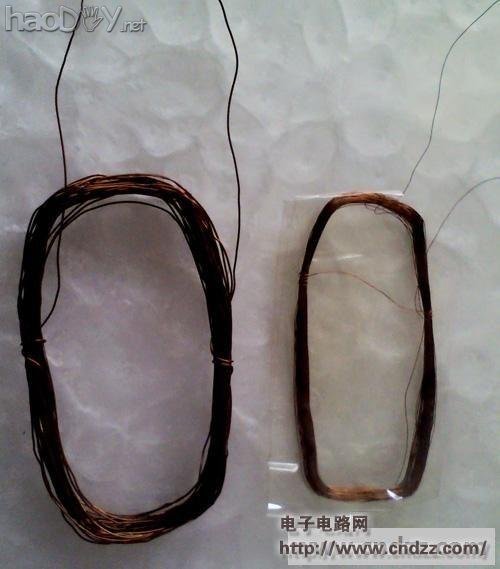

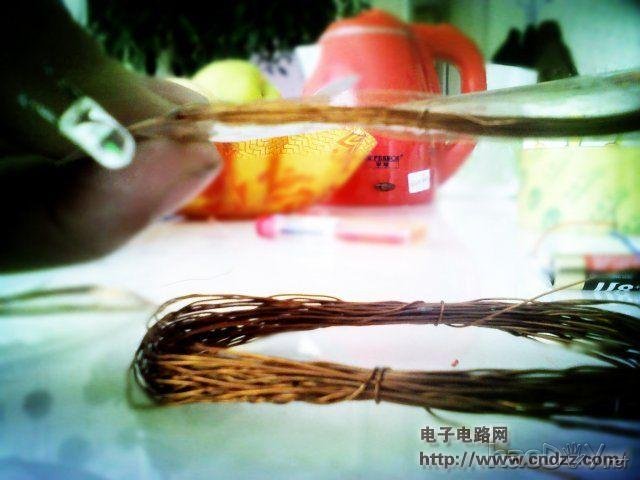

绕制两个线圈



化繁为简,教你制作超简单无线充电器

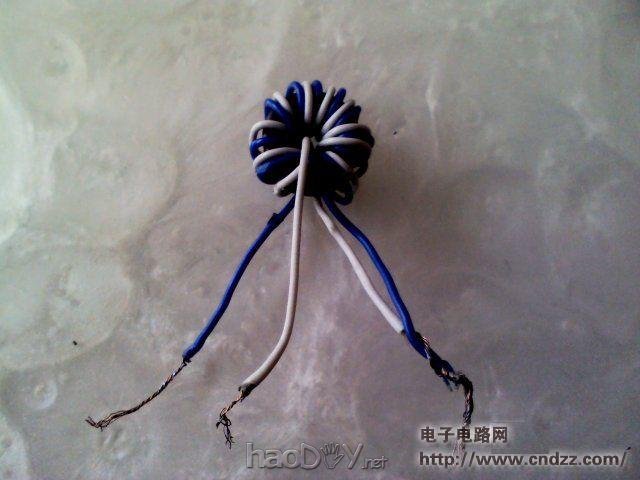

绕一个电感



化繁为简,教你制作超简单无线充电器

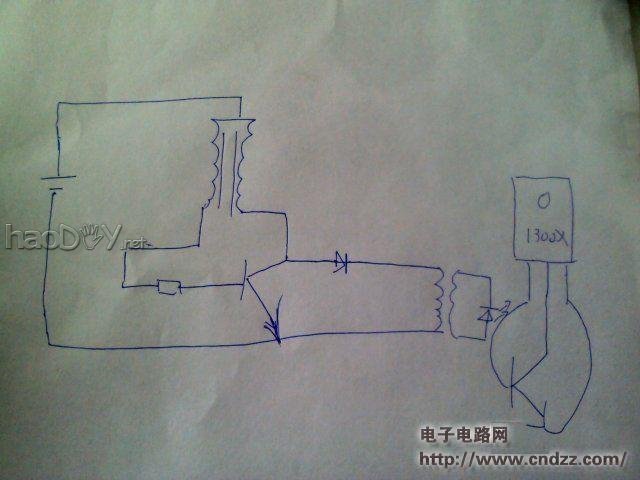

按此电路图连接

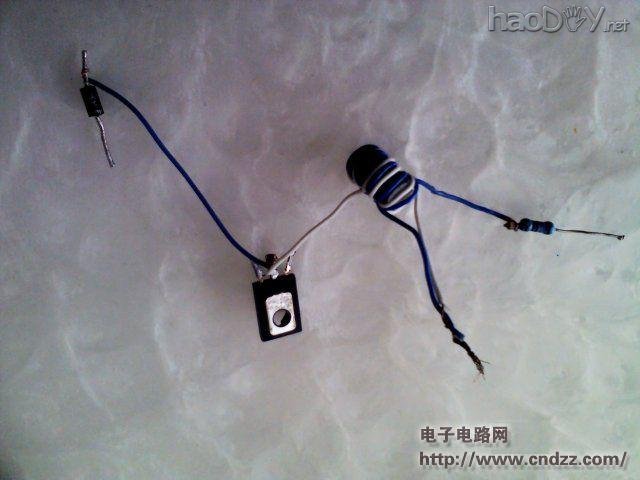

化繁为简,教你制作超简单无线充电器





化繁为简,教你制作超简单无线充电器





化繁为简,教你制作超简单无线充电器

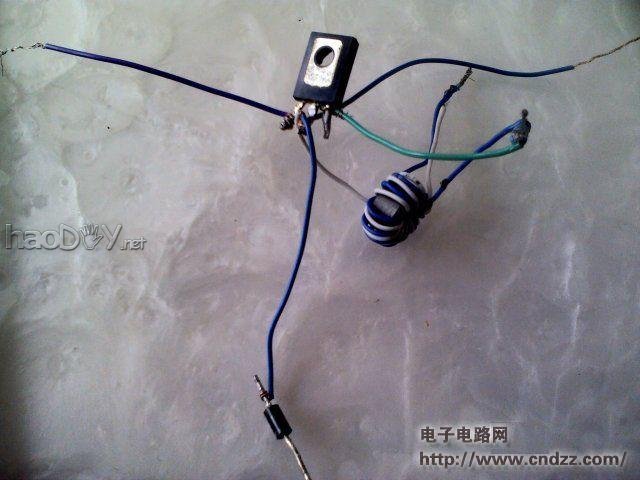

至此发射装置做好了



化繁为简,教你制作超简单无线充电器

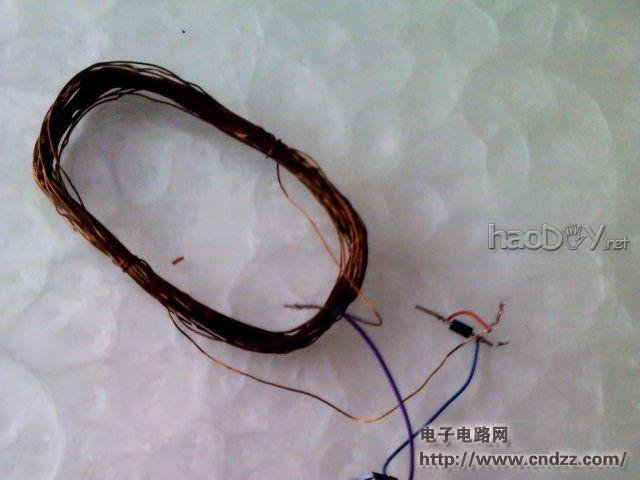

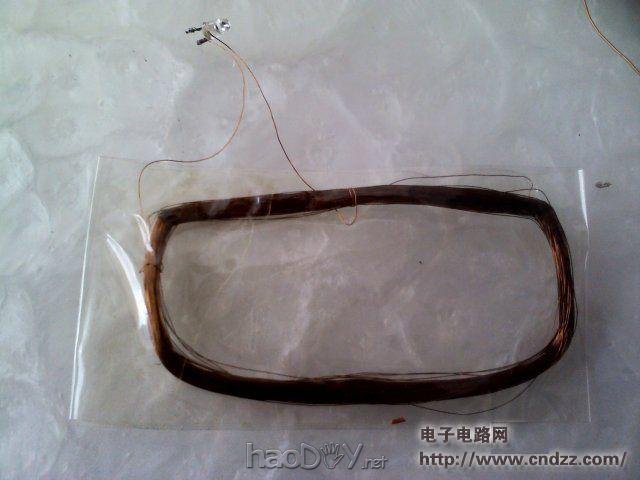

LED连在另一个线圈,不分正负



化繁为简,教你制作超简单无线充电器

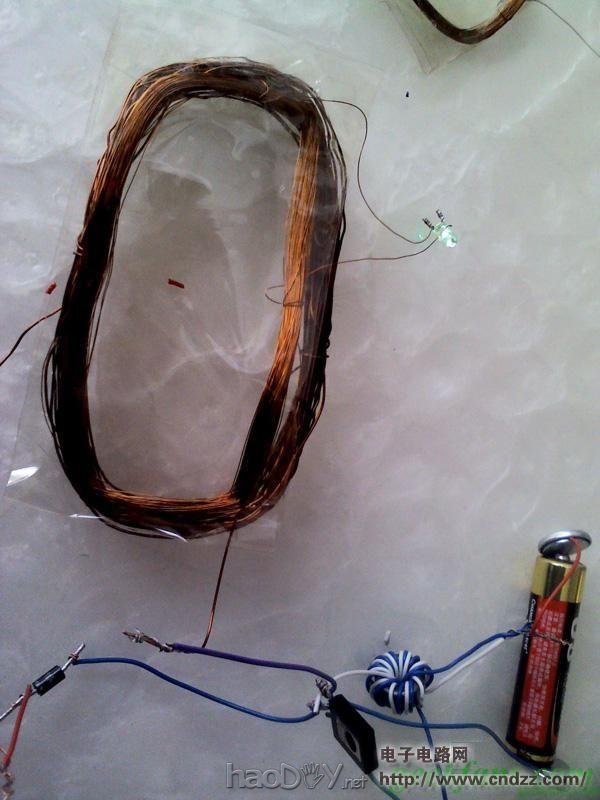

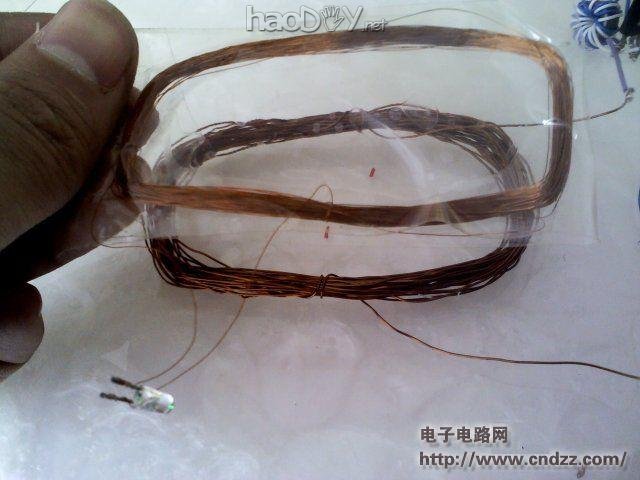

把他放在线圈上,LED亮了,说明你成功了(由于中午做的,太阳很大,其实是很亮的)



化繁为简,教你制作超简单无线充电器





化繁为简,教你制作超简单无线充电器







化繁为简,教你制作超简单无线充电器
