用索尼4.2V电源适配器DIY的4S平衡充

时间:2017-05-18 17:06来源:数码之家 作者:suhaiyuan 点击:
来个成品镇楼本楼先做一个,实验的。平衡充在后两楼。又好几天没好好鼓捣东西了,这个难受啊~~~突然想起骚妮儿4.2V充电器来了,这充电器都不陌生,问题是没有充满指示灯,所以对她的喜欢大打折扣~以前做过一个转灯电路板:http://bbs.mydigit.cn/read.php?tid
来个成品镇楼
用索尼4.2V电源适配器DIY的4S平衡充



本楼先做一个,实验的。平衡充在后两楼。用索尼4.2V电源适配器DIY的4S平衡充

又好几天没好好鼓捣东西了,这个难受啊~~~用索尼4.2V电源适配器DIY的4S平衡充
突然想起骚妮儿4.2V充电器来了,
这充电器都不陌生,问题是没有充满指示灯,所以对她的喜欢大打折扣~
以前做过一个转灯电路板:
http://bbs.mydigit.cn/read.php?tid=1951747
但没有贴片件,体积太大放不进去壳里用索尼4.2V电源适配器DIY的4S平衡充

以前聊天时说起这个,温力口同学看完我那电路,很热心的帮忙精简了一下,
这次就用这个弄。
用索尼4.2V电源适配器DIY的4S平衡充

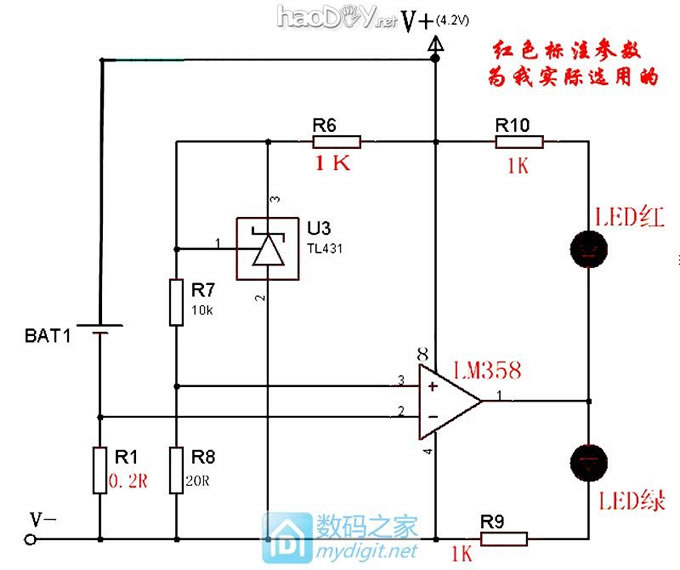

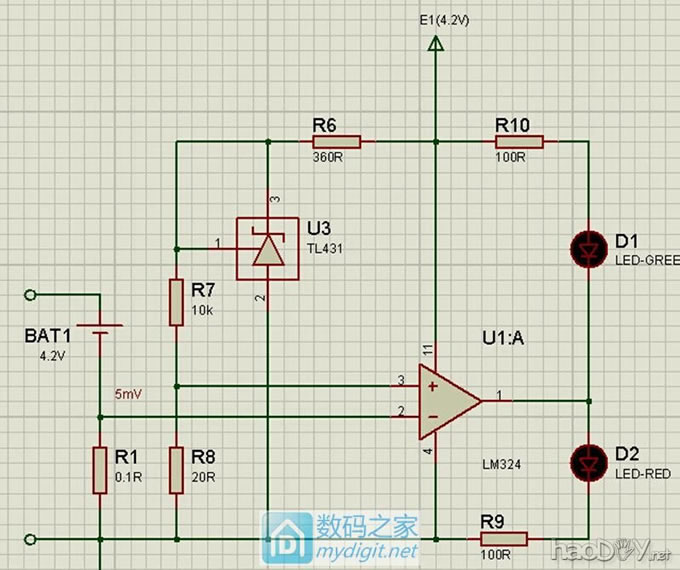

实际做时修改了部分参数,修改后的图如下。
R7实际用的8.2K,理论转灯电流计算值为30.4ma左右。
用索尼4.2V电源适配器DIY的4S平衡充

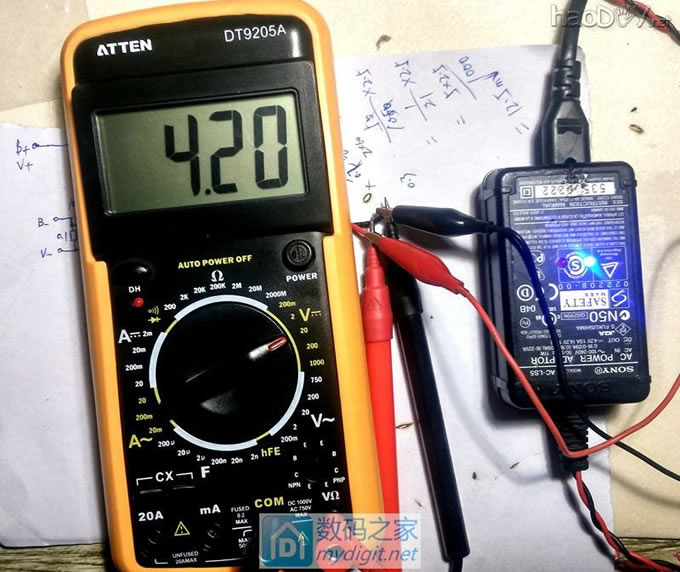

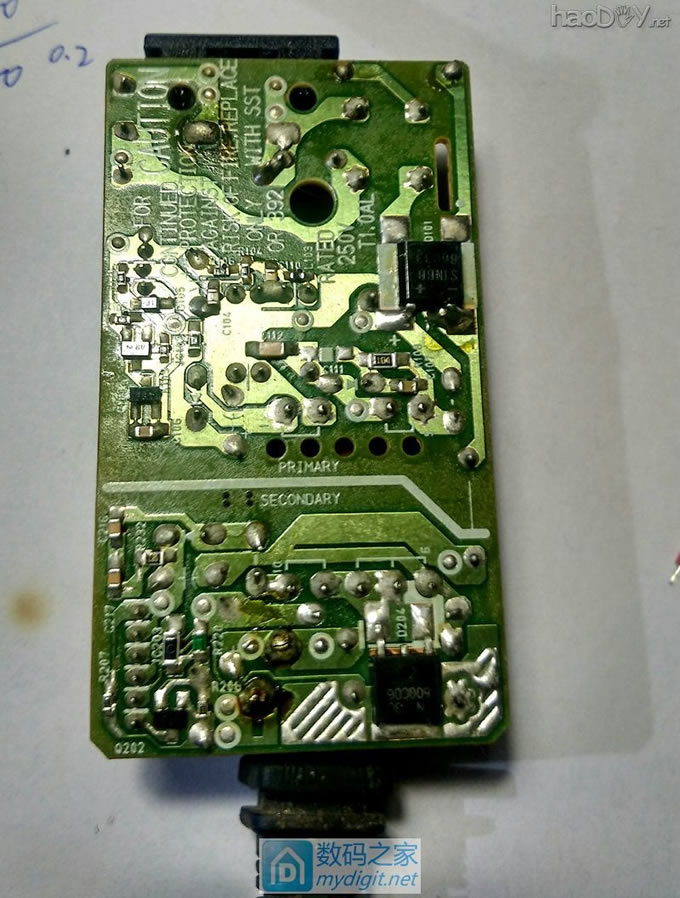

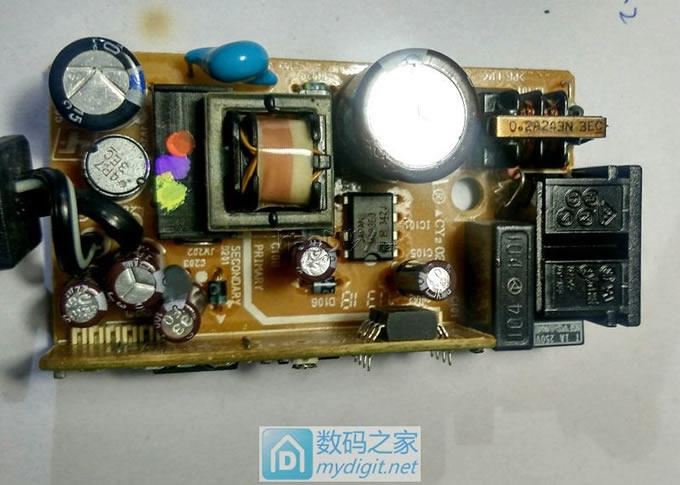

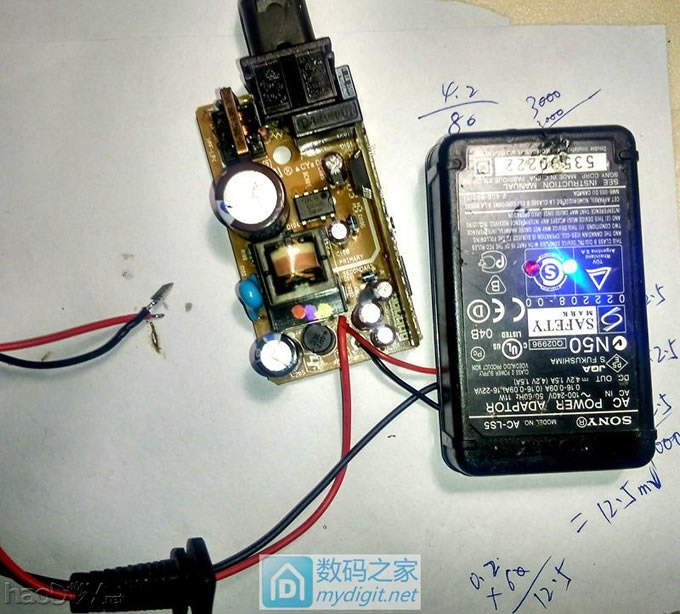

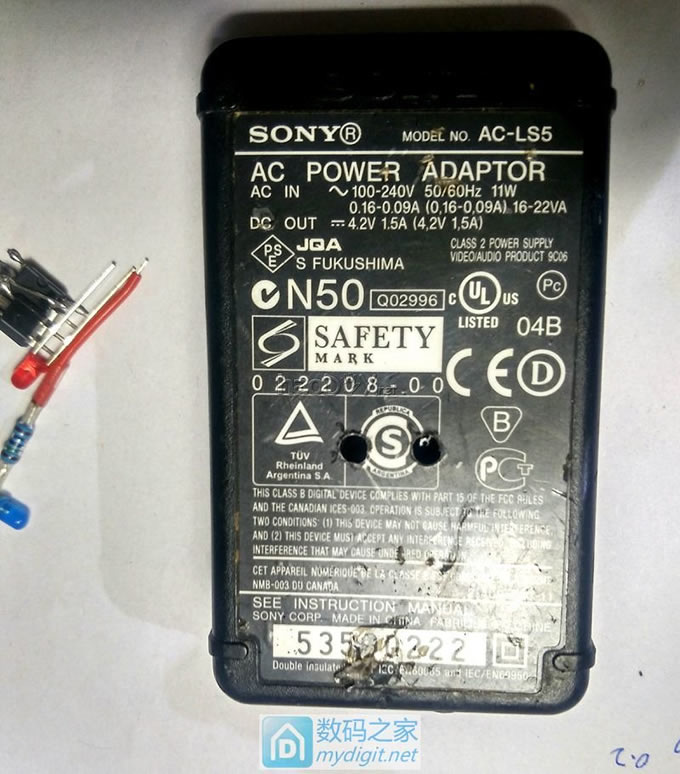

索尼大法 SONY AC-LS5
用索尼4.2V电源适配器DIY的4S平衡充


用索尼4.2V电源适配器DIY的4S平衡充

用索尼4.2V电源适配器DIY的4S平衡充

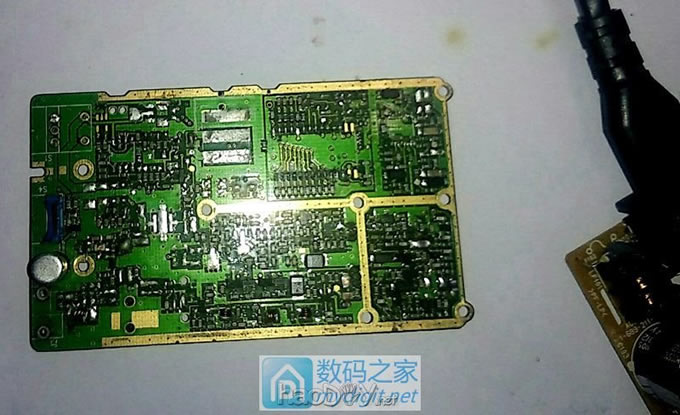

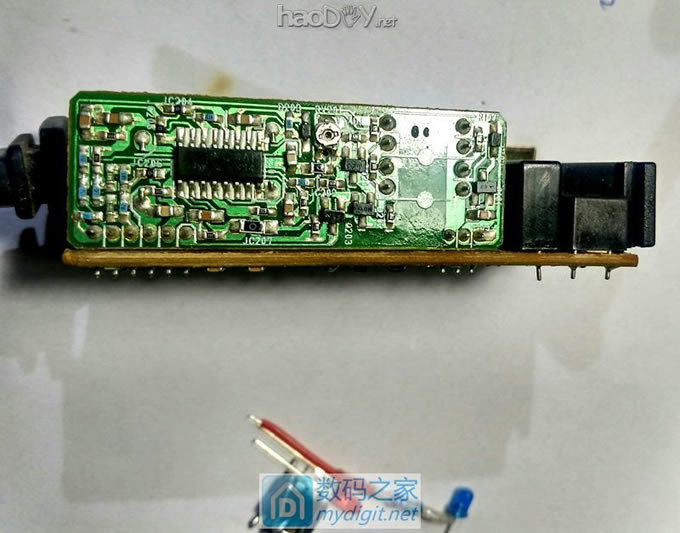

贴片件来源于这板子。。。
还有个贴片取样电阻是在一个锂电池保护板拆的0.2欧
用索尼4.2V电源适配器DIY的4S平衡充



图糊了,哈哈哈用索尼4.2V电源适配器DIY的4S平衡充
用索尼4.2V电源适配器DIY的4S平衡充



外壳打洞~
用索尼4.2V电源适配器DIY的4S平衡充


安装LED和转灯。。。不能叫板了,哈哈用索尼4.2V电源适配器DIY的4S平衡充
用索尼4.2V电源适配器DIY的4S平衡充

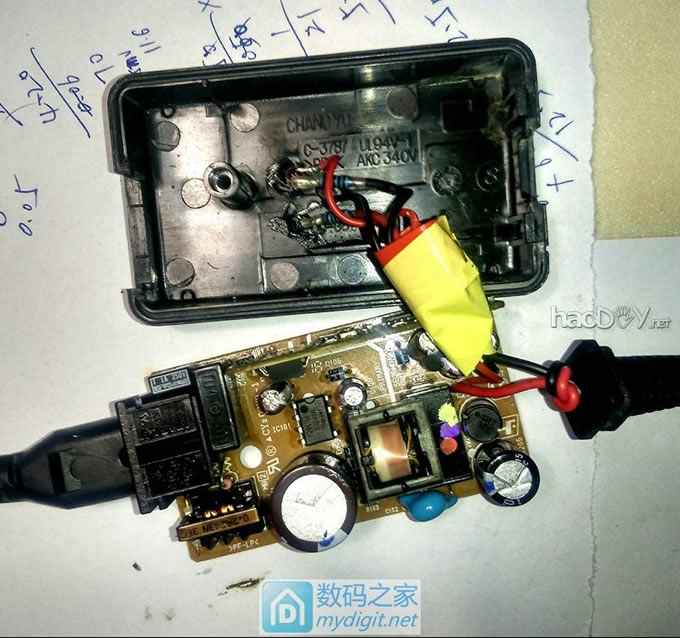

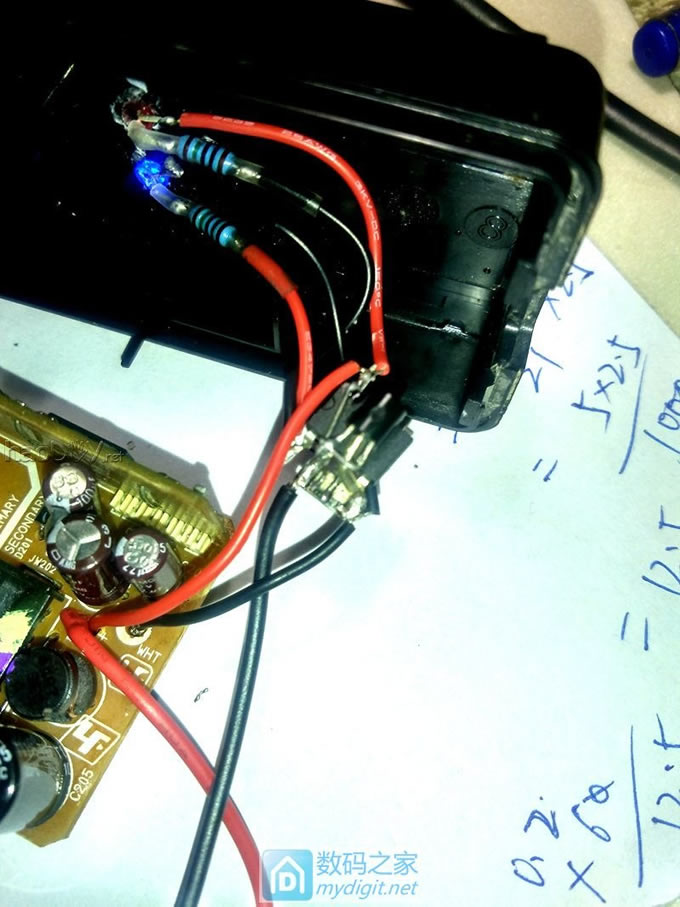

接线
用索尼4.2V电源适配器DIY的4S平衡充


绝缘
用索尼4.2V电源适配器DIY的4S平衡充



实验一下
用索尼4.2V电源适配器DIY的4S平衡充

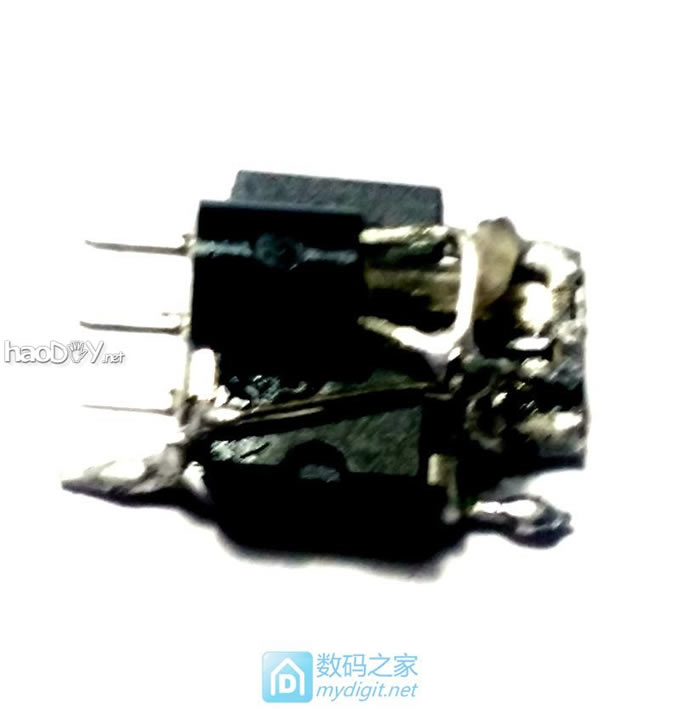

麻蛋的,再也不搭棚焊这破贴片了,蛋都快碎了用索尼4.2V电源适配器DIY的4S平衡充用索尼4.2V电源适配器DIY的4S平衡充用索尼4.2V电源适配器DIY的4S平衡充
对比看看这苍蝇屎一样的玩意,烧眼啊。。。
用索尼4.2V电源适配器DIY的4S平衡充


用索尼4.2V电源适配器DIY的4S平衡充



成品
用索尼4.2V电源适配器DIY的4S平衡充



索尼大法,专治强迫症用索尼4.2V电源适配器DIY的4S平衡充
用索尼4.2V电源适配器DIY的4S平衡充

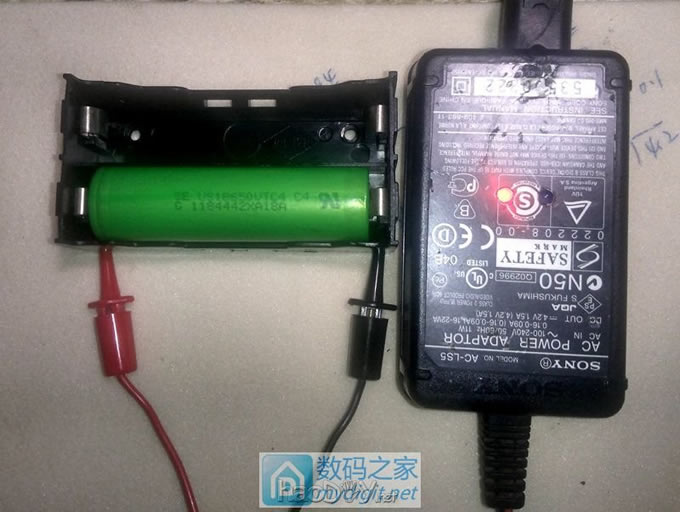

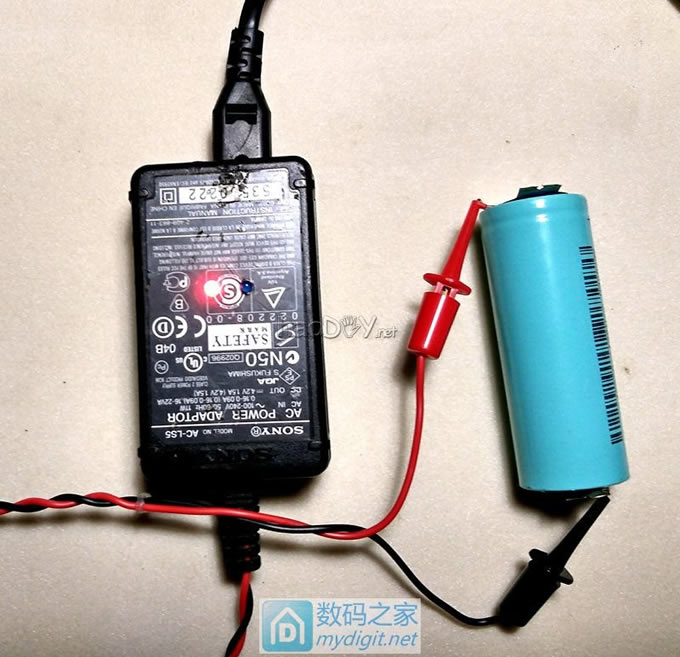

充个26700试下。。。
用索尼4.2V电源适配器DIY的4S平衡充



再冲个索尼,这下索尼充索尼了,呵呵
用索尼4.2V电源适配器DIY的4S平衡充

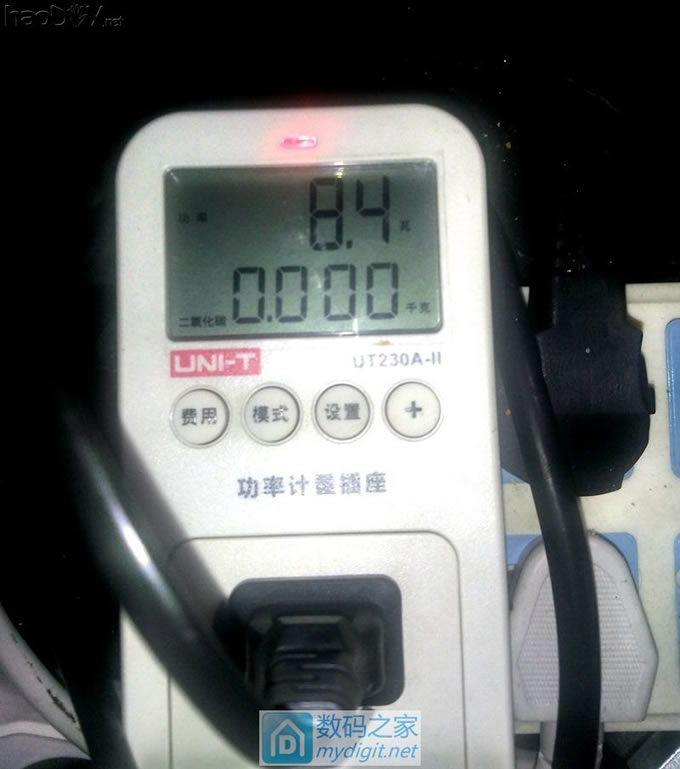

功率。。。可以看出充电电流是很给力的哈用索尼4.2V电源适配器DIY的4S平衡充
用索尼4.2V电源适配器DIY的4S平衡充


楼下继续
[ 此帖被suhaiyuan在2017-04-24 06:06重新编辑 ]

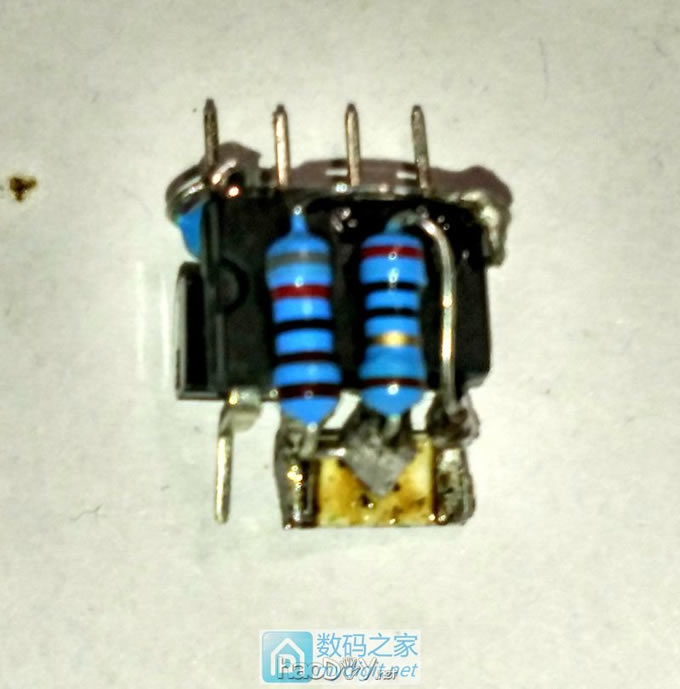

这次说什么也不贴片了用索尼4.2V电源适配器DIY的4S平衡充用索尼4.2V电源适配器DIY的4S平衡充
用索尼4.2V电源适配器DIY的4S平衡充

用索尼4.2V电源适配器DIY的4S平衡充

用索尼4.2V电源适配器DIY的4S平衡充

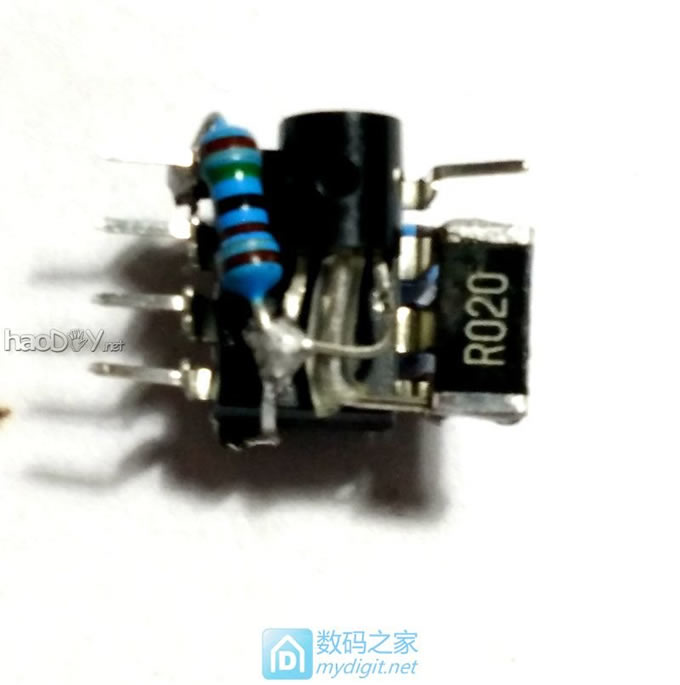

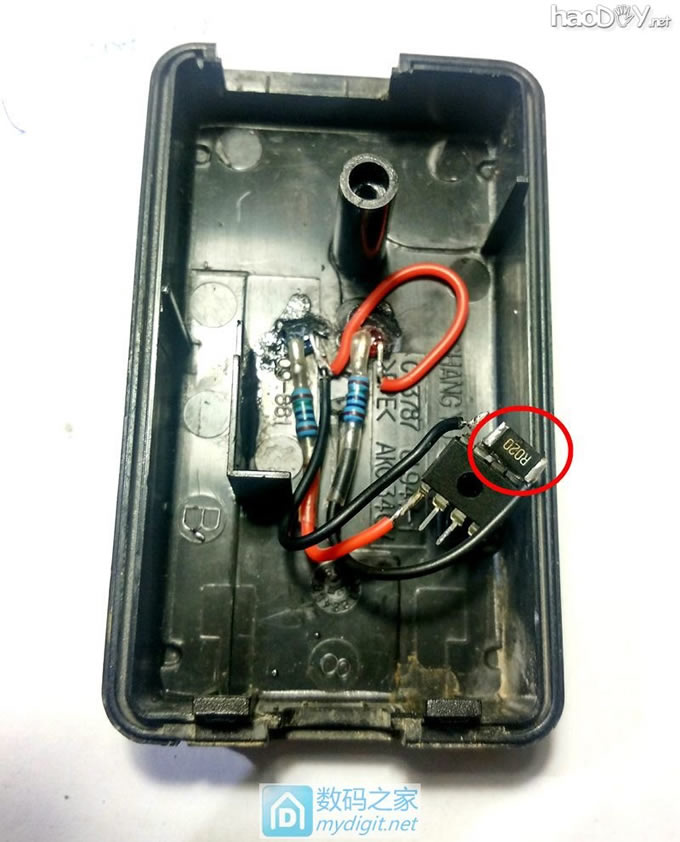

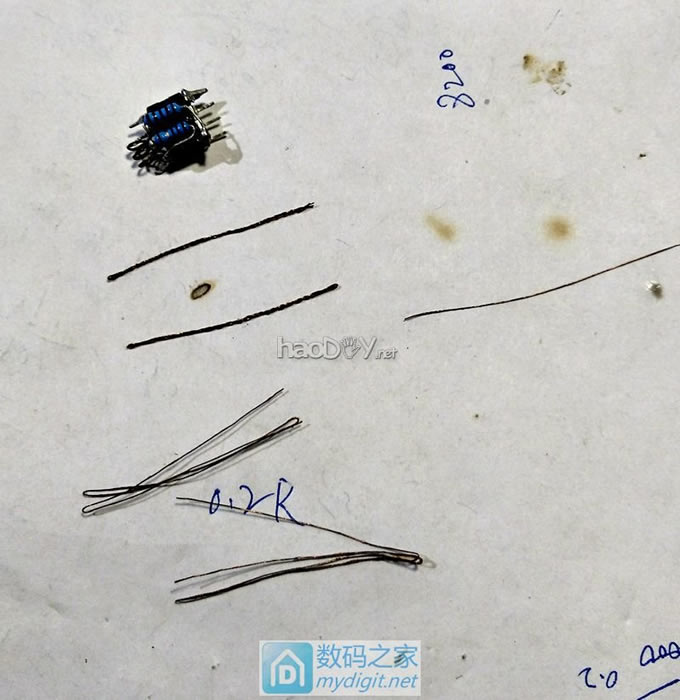

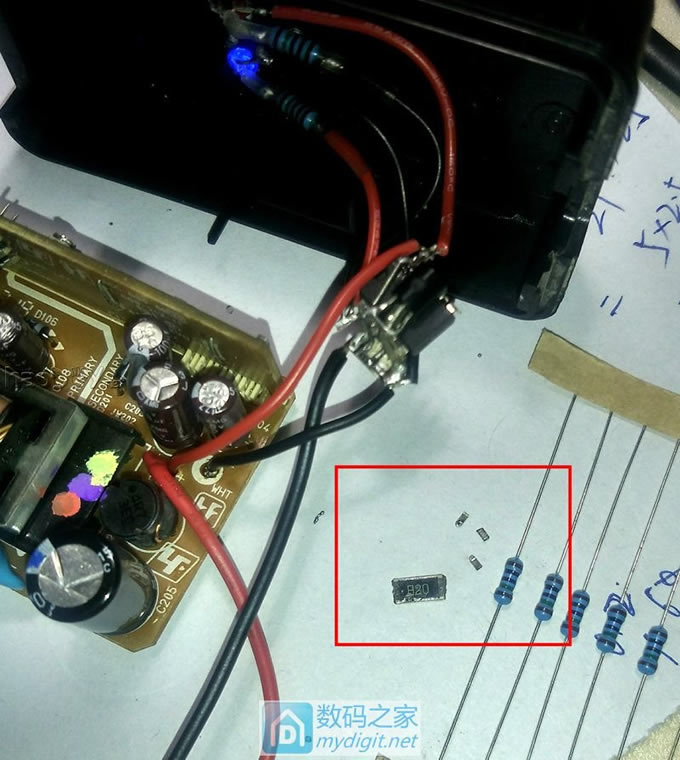

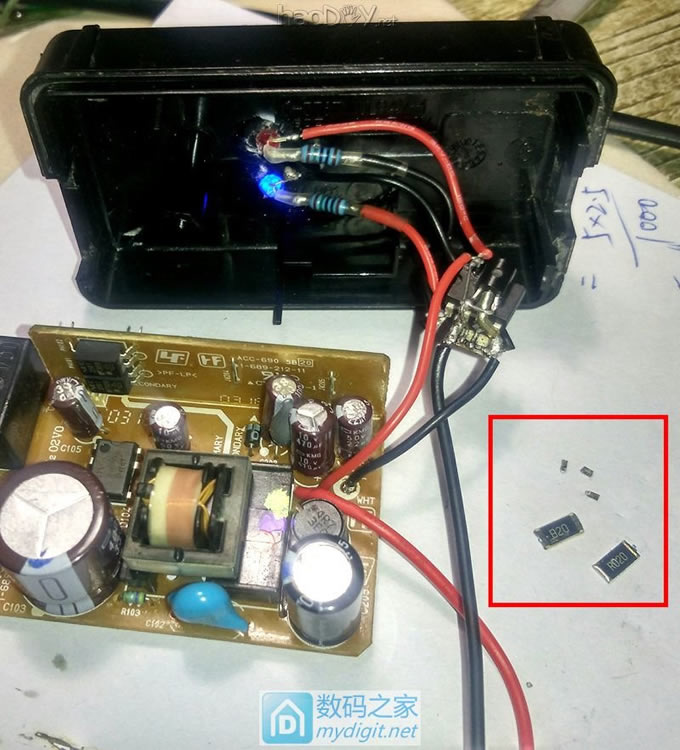

后来发现,这唯一的取样贴片R020很不靠谱,害我走了不少弯路,
NND,自己鼓捣几个取样电阻得了
拆个老货,
用索尼4.2V电源适配器DIY的4S平衡充

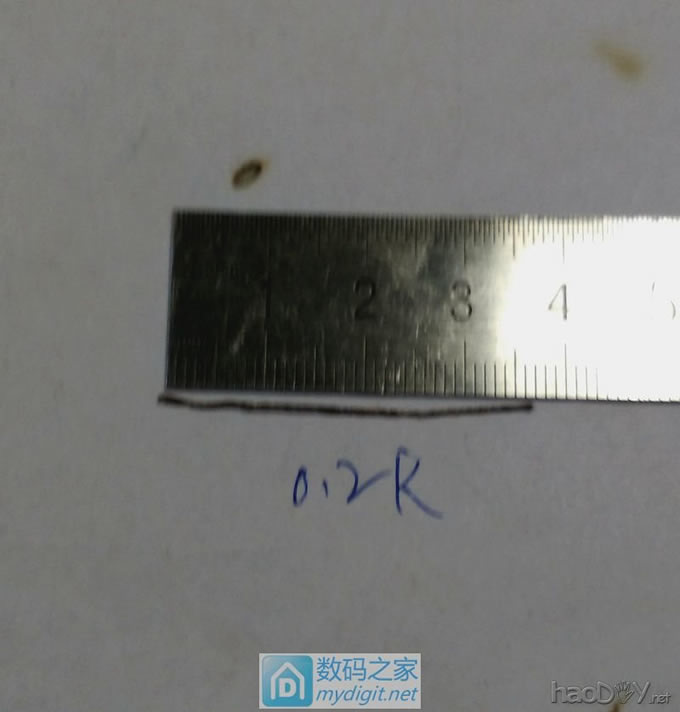

欧姆定律+钢尺
得到如下数据用索尼4.2V电源适配器DIY的4S平衡充,这是4线并联的。

用索尼4.2V电源适配器DIY的4S平衡充

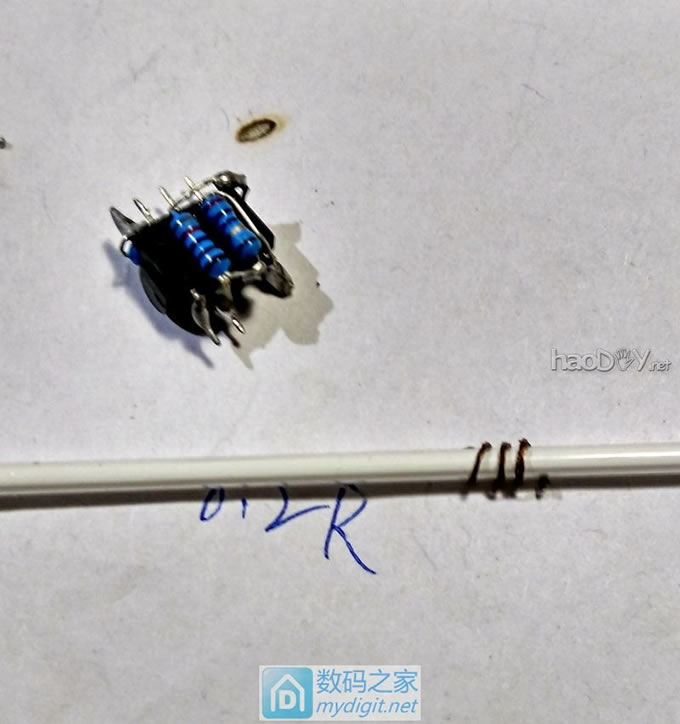

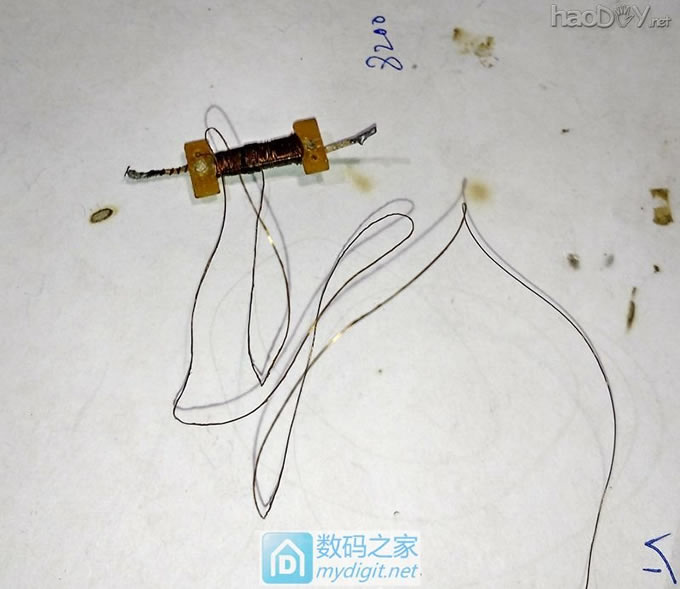

报废的CCFL灯管上绕一下。
用索尼4.2V电源适配器DIY的4S平衡充

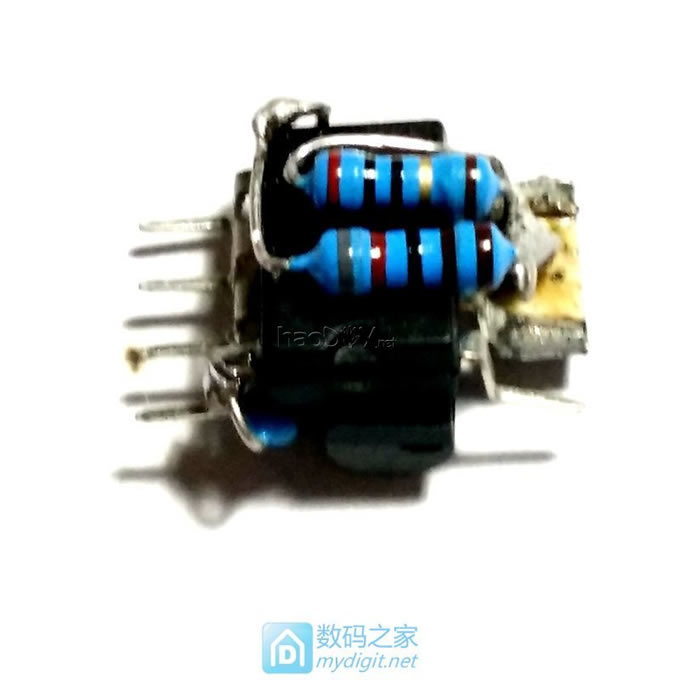

替换R020贴片取样电阻
用索尼4.2V电源适配器DIY的4S平衡充

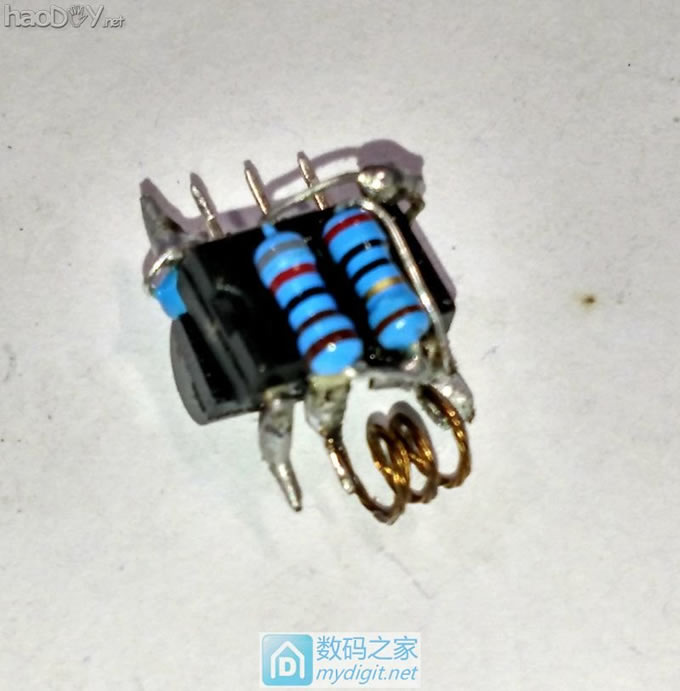

实验了一下,和理论计算的转灯电流约25ma基本符合用索尼4.2V电源适配器DIY的4S平衡充用索尼4.2V电源适配器DIY的4S平衡充

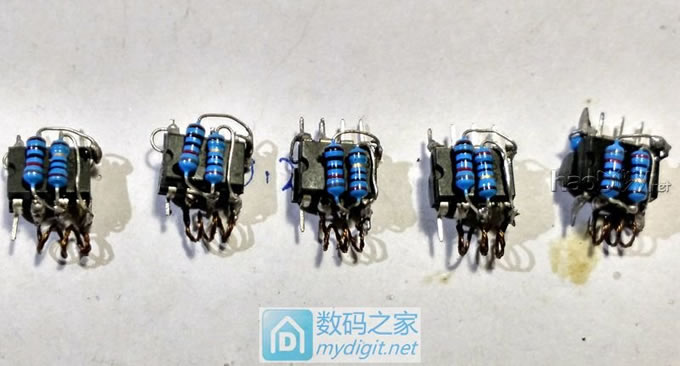

好吧,开始批量生产用索尼4.2V电源适配器DIY的4S平衡充
用索尼4.2V电源适配器DIY的4S平衡充

用索尼4.2V电源适配器DIY的4S平衡充

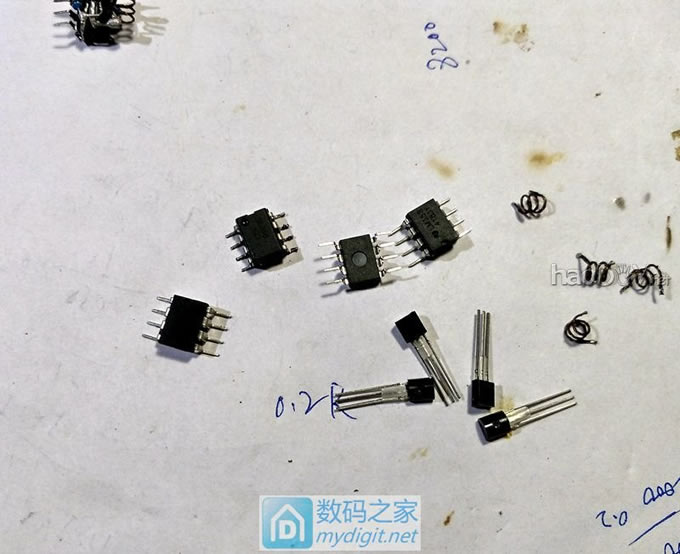

LM358&TL431
用索尼4.2V电源适配器DIY的4S平衡充


壮观不?
用索尼4.2V电源适配器DIY的4S平衡充

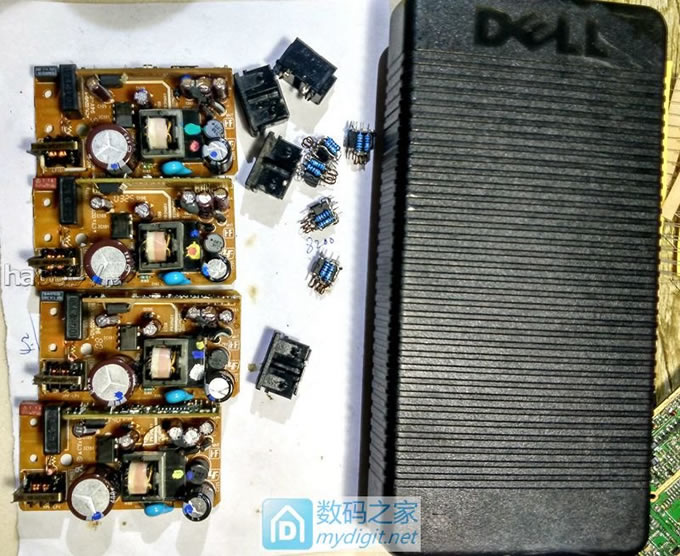

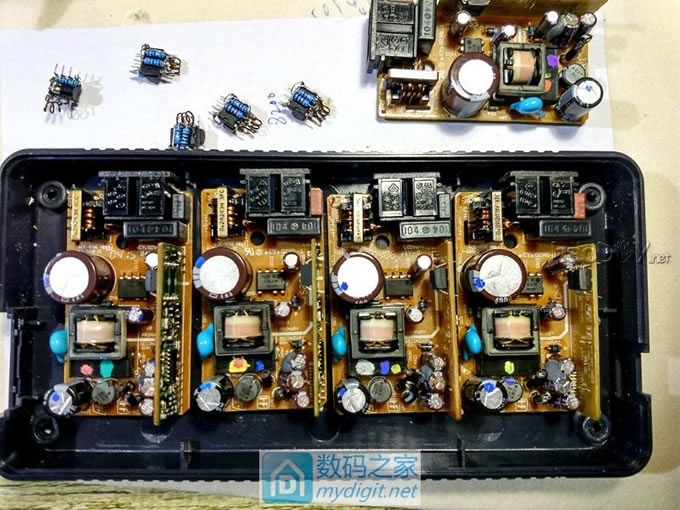

比划一下,

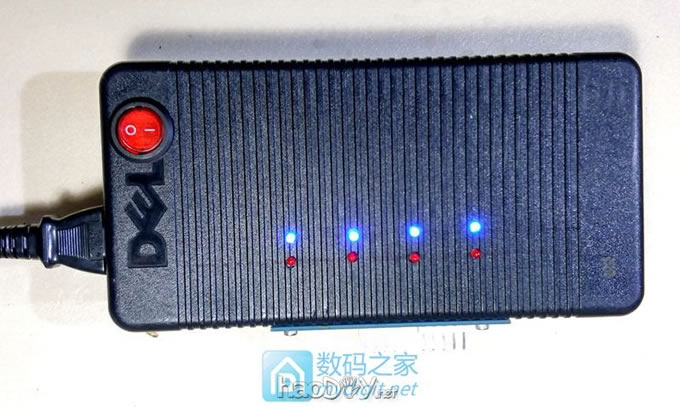

这是坑die的戴尔18A,没法改可调,很鸡肋,
没想到这外壳也坑DIE,好好地5s平衡充愣是放不下5个用索尼4.2V电源适配器DIY的4S平衡充
5S变4S了,NND!

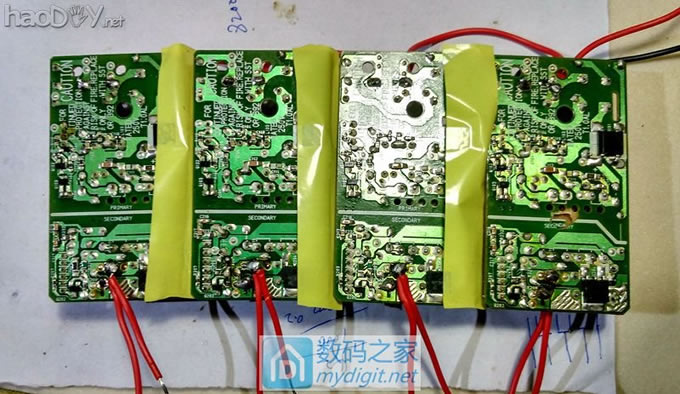

用索尼4.2V电源适配器DIY的4S平衡充


8字插都拆下
用索尼4.2V电源适配器DIY的4S平衡充

板子之间绝缘,还用了纸板和硅胶在板子之间,没拍照。
用索尼4.2V电源适配器DIY的4S平衡充

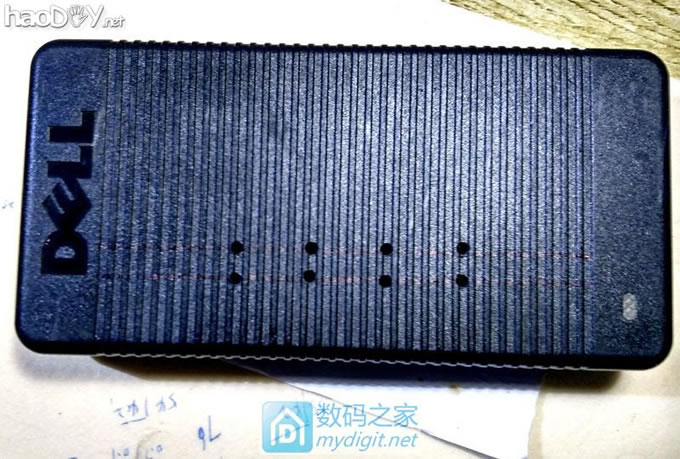

给LED指示灯准备洞洞~
用索尼4.2V电源适配器DIY的4S平衡充
