手里两把百得镍铬电池电动工具的电池罢工已久，卖不掉，看着烦，终于下决心制作锂电池组。选来选去，决定选用磷酸铁锂动力电池，价格便宜还耐操。然后就规划充电方案，百度N久，决定选用CN3060方案，价格便宜，外围电路简单，截止电压、充电电流调节方便，虽然最大充电电流只有1A，且截止电压不是很精确，但对我来说够用了。然后就开始淘宝，各种配件全下来200多块，又开始蛋疼，这价格再加点钱就买大有10.8V锂电起子了。备好原件，又懒得动工，没有电动起子干点儿啥活很不顺手，其实就是懒啊！于是就又买了大有10.8V来用，大有的确很好用，但没有冲击功能，给墙钻孔还得去找冲击钻。就这么懒来懒去，终于在2013年10月开始制作磷酸铁锂充电器和电池组，今天，已经是2014年7月末了，这才做完，真是懒的不行，历经7个多月，经历很多挫折。这里奉劝像我一样比较懒的人，一些制作还是三思而行比较好。 图片100多张，需要占7层楼，大家别插楼啊！ 开始上图，图片说明在图片下方。

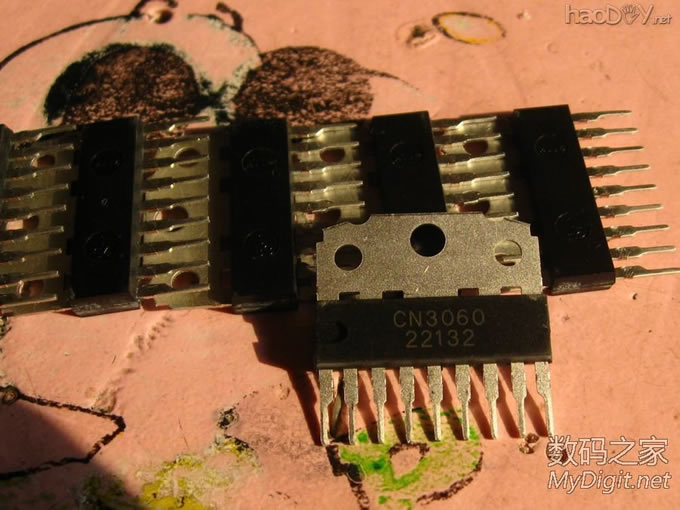

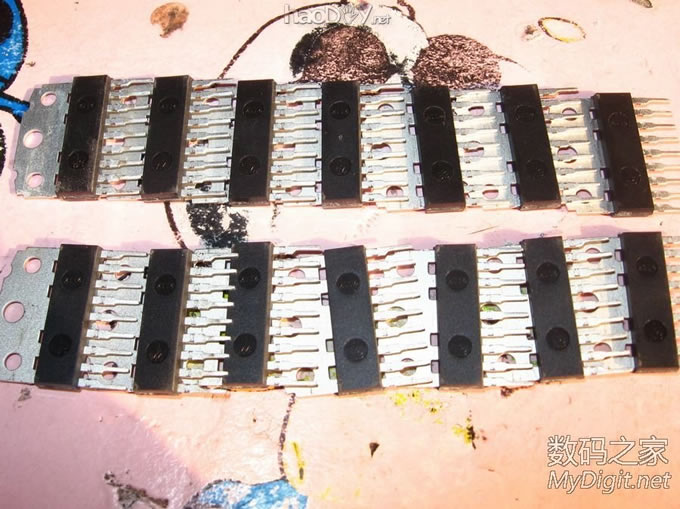

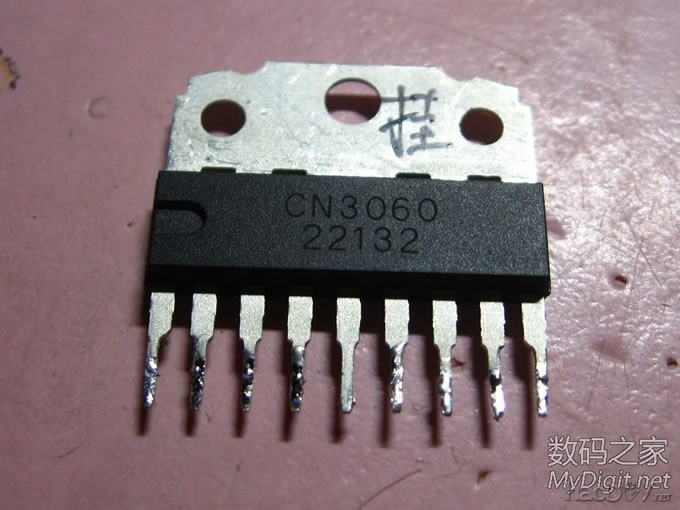

CN3060专业锂电池充电解决方案，2.7块一片，一次性买了15片和配套的可调电阻等，花费90块。 CN3060pdf文档上是这么介绍的：CN3060是可以对单节磷酸铁锂可充电电池进行恒流/恒压充电的充电器电路。该器件内部包括功率晶体管，应用时不需要外部的电流检测电阻和阻流二极管。CN3060只需要极少的外围元器件，并且符合USB总线技术规范，非常适合于便携式应用的领域。热调制电路可以在器件的功耗比较大或者环境温度比较高的时候将芯片温度控制在安全范围内。内部固定的恒压充电电压为3.6V，也可以通过一个外部的电阻调节。充电电流通过一个外部电阻设置。当输入电压（交流适配器或者USB电源）掉电时，CN3060自动进入低功耗的睡眠模式，此时电池的电流消耗小于3微安。其它功能包括输入电压过低锁存，自动再充电，电池温度监控以及充电状态/充电结束状态指示等功能。CN3060采用散热增强型的9管脚HSIP9封装。 PDF电路图下载：  CN3058-CN3060磷酸铁锂电池充电电路.pdf (137 K) 下载次数:52

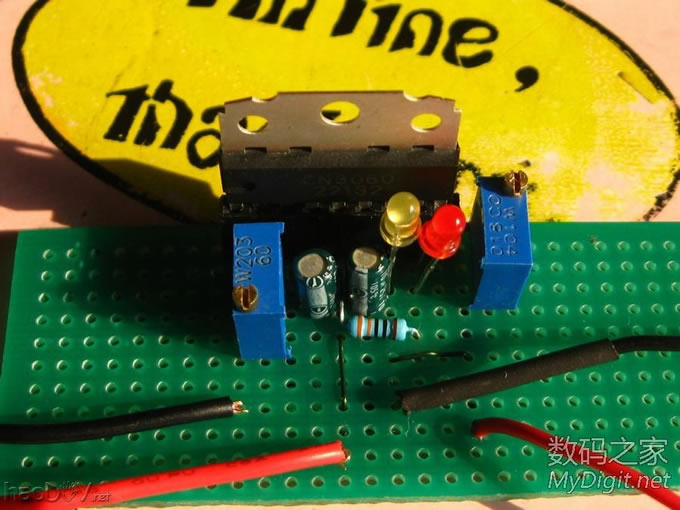

按照PDF文档给出的典型应用电路搭建一块实验板，使用了IC插座，便于对芯片做测试。

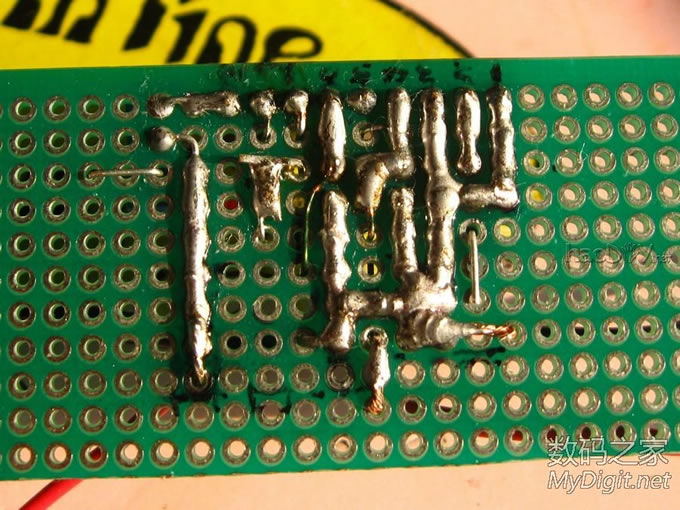

电路设计不是很合理，背面有些乱，堆锡很差。
打算用实验板对这些芯片做一致性检测，挑选出6片一致性好的。

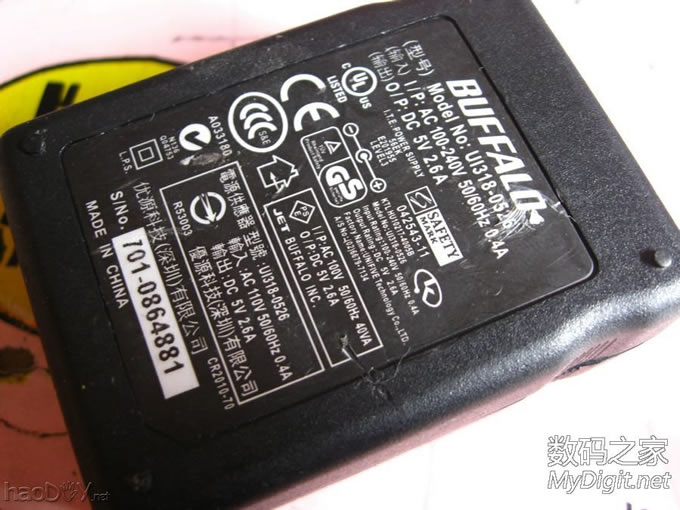

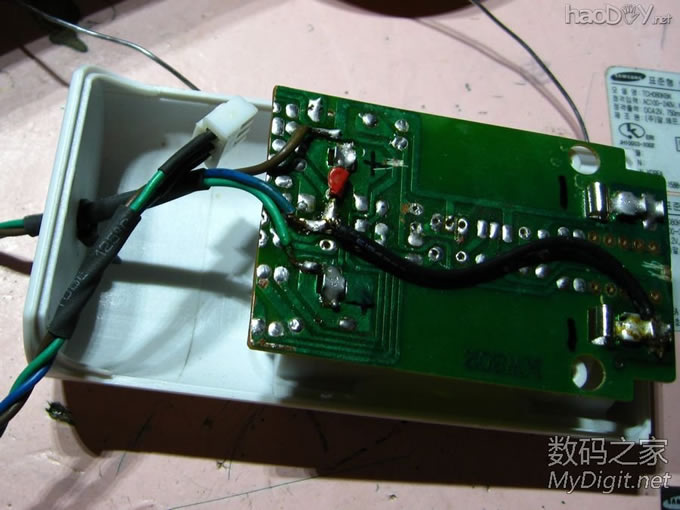

实验板供电就用这块剪线电源，很多人手里都有这个，泡水都比较严重。

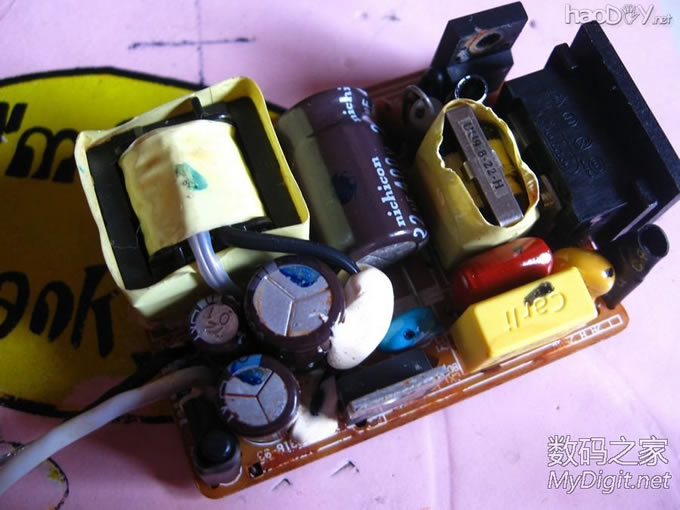

泡成这样了，还能正常工作。

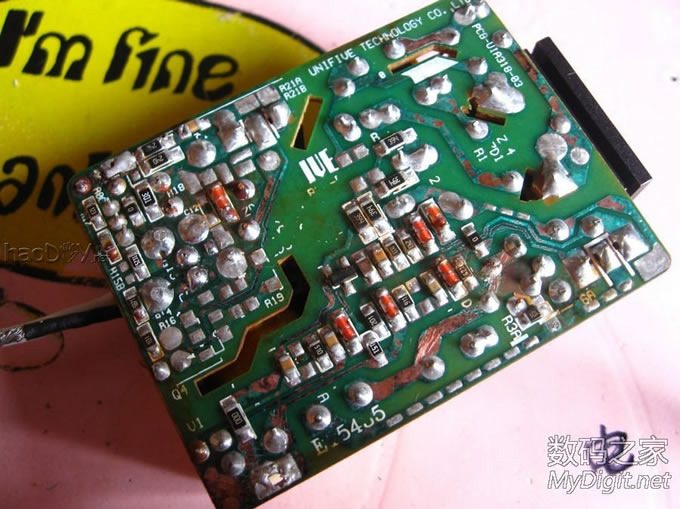

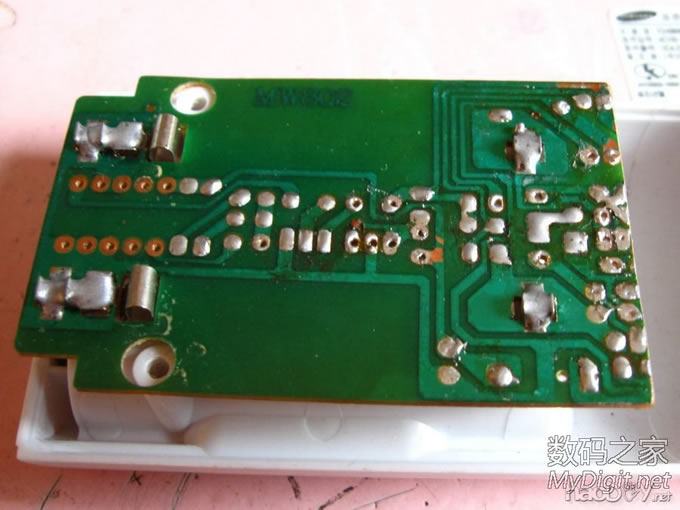

这是清洗后的样子，清洗前惨不忍睹。

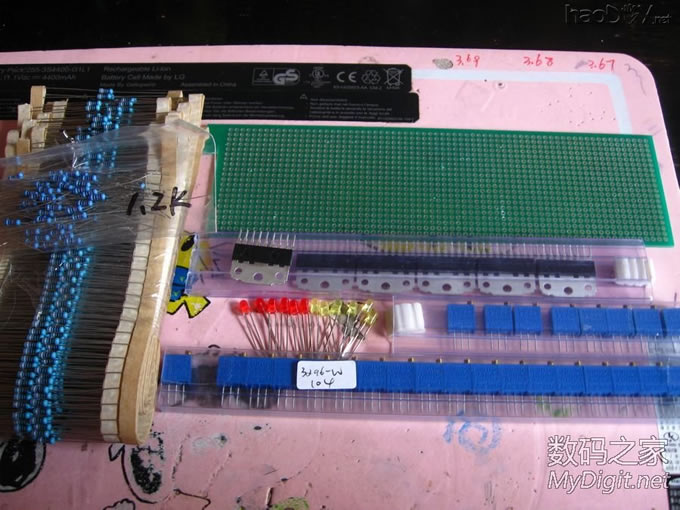

芯片挑好了，外围元件也备好，开始焊接。可调电阻最好选择精度高的，否则工作发热后漂移较大。

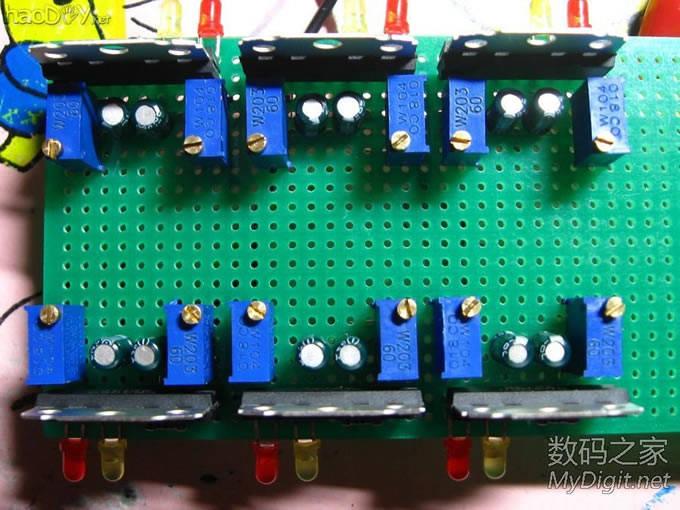

用洞洞板搭建，三个一组，共计两组。
焊了好几天，好几天的业余时间都弄这个了。终于有了模样，还是蛮有成就感的。

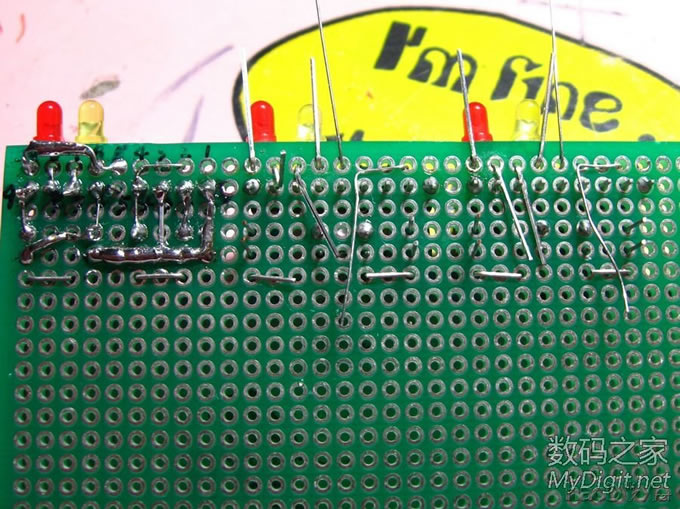

背面电路做了些优化，看上去简洁不少。焊接引线开始加电测试。
这不又蛋疼了？出师不利啊，测试第一组充电电路就出了问题，输入端正负极接反，加电闪灯不正常，还没意识到正负极反接这么严重的错误，继续加电并用表检查输入输出，几秒后，才意识到可能出大问题了，用手指触碰芯片，出离的烫手，赶忙断电，但是已经晚了，这片3060已经挂了。2.7块钱就这么没了。换掉这片烧毁的3060，接下来的测试一帆风顺。

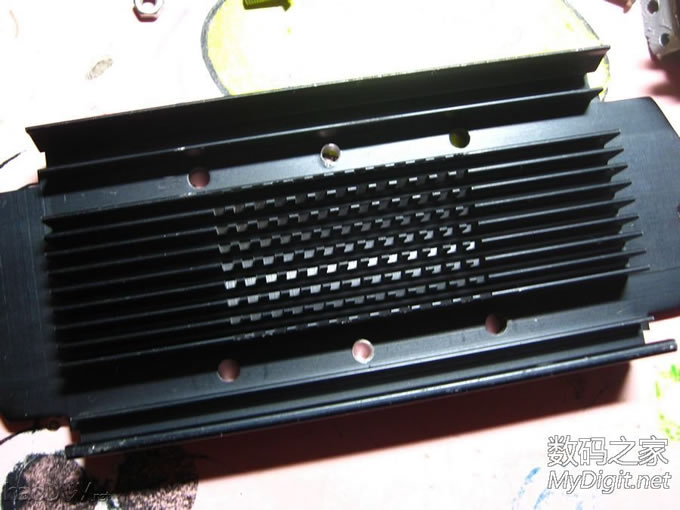

既然说明书都说了还是做好散热比较稳妥，那就做散热片。找到一块SLOT1处理器的散热片，刚刚好。

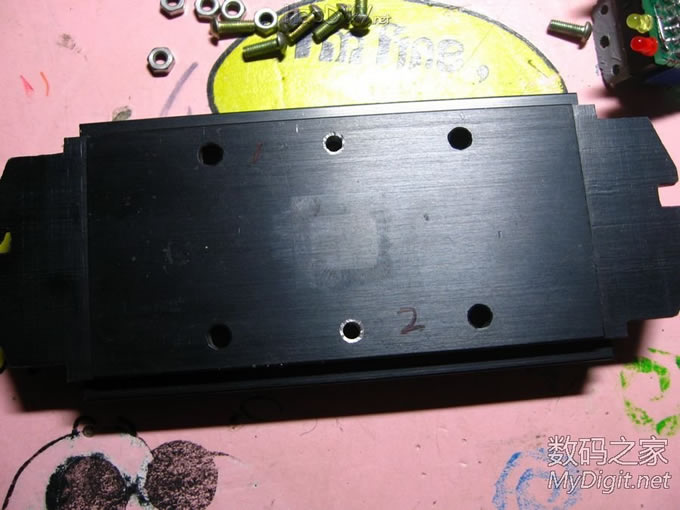

原来的散热片上就有4个孔，刚好可以利用，中间再打2个孔就OK了

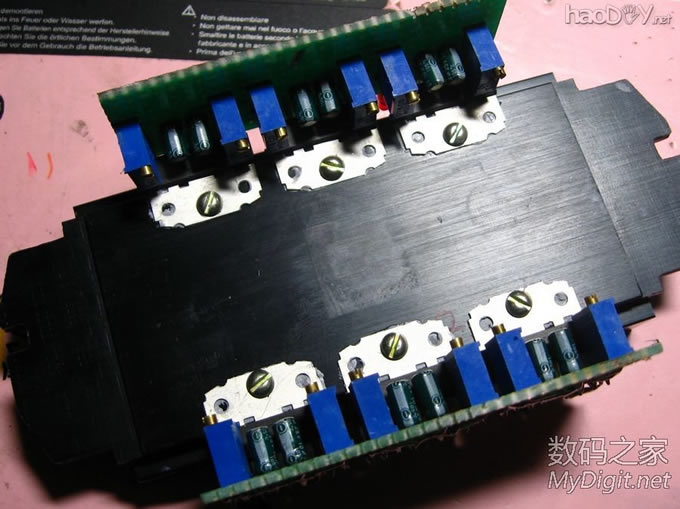

切割好电路板，把充电单元固定到散热片上，真的很漂亮，瞬间自信满满。其实还有很多坎坷在后面，只是现在还不知道而已。 楼下继续！

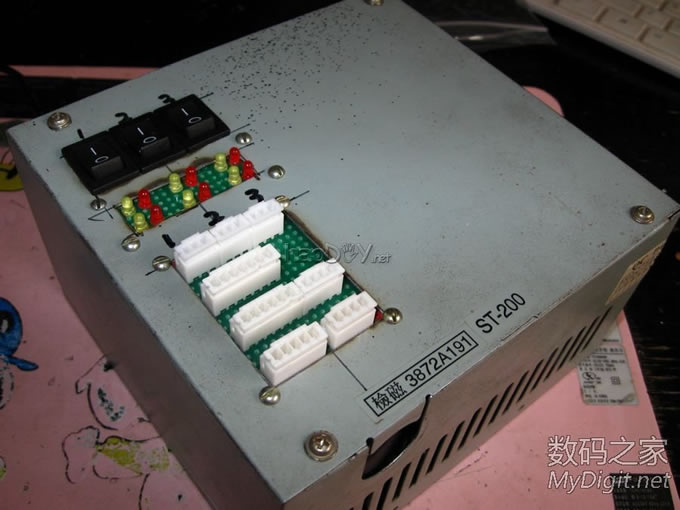

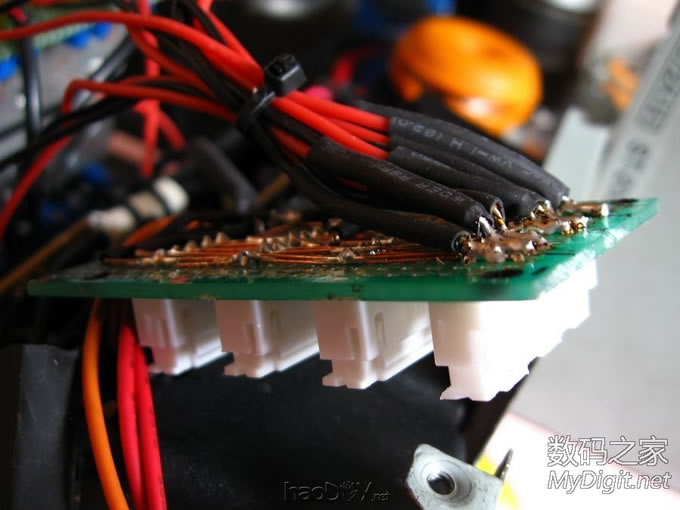

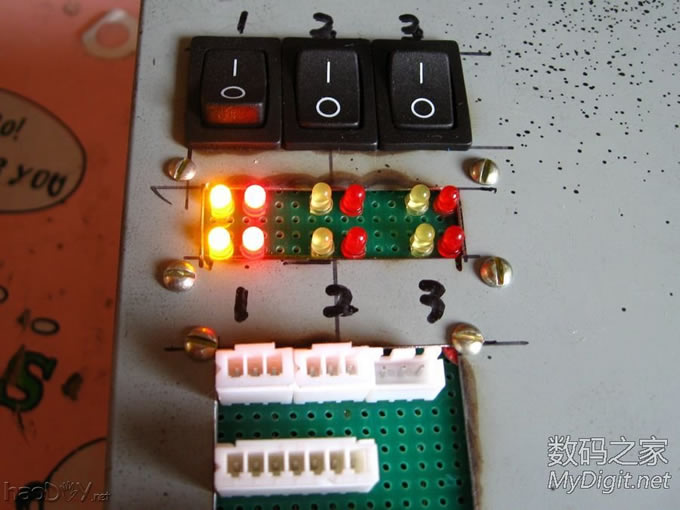

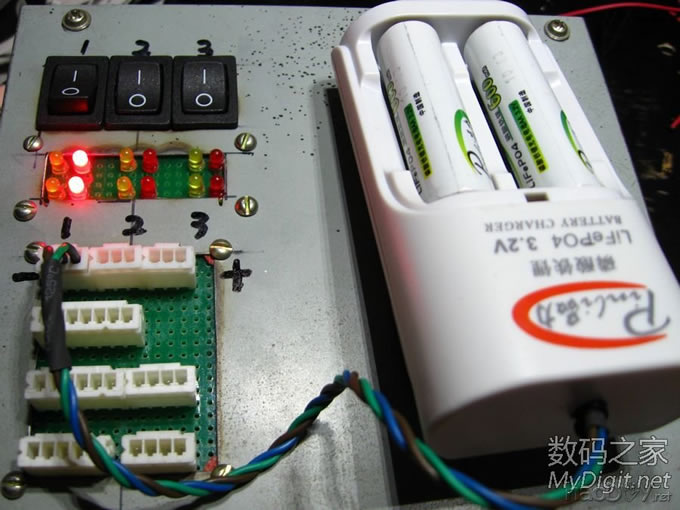

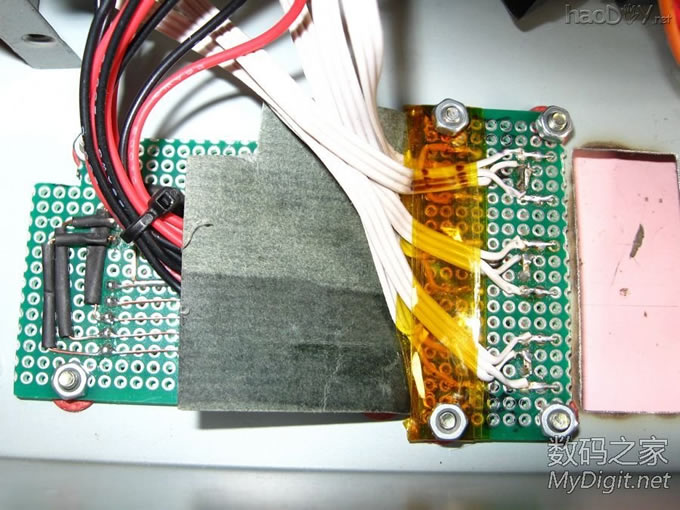

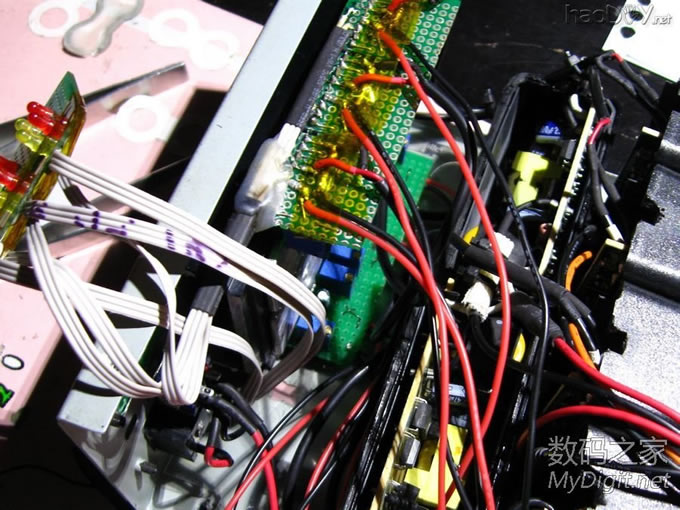

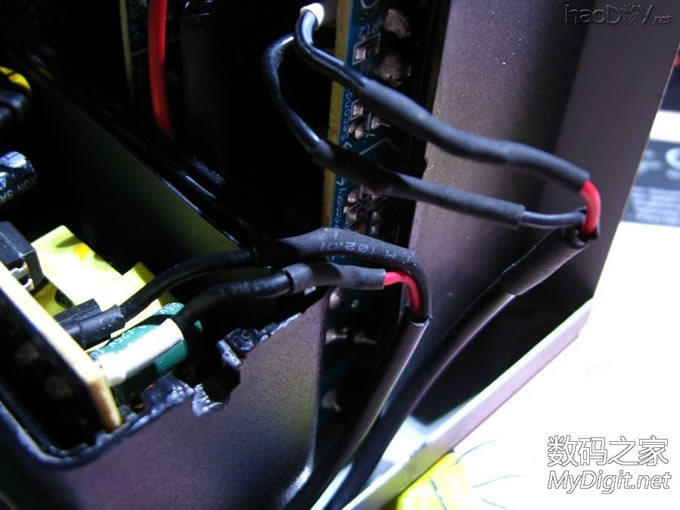

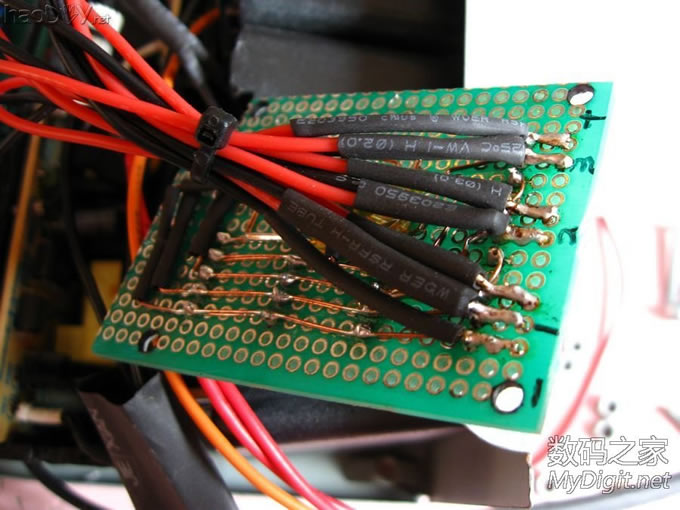

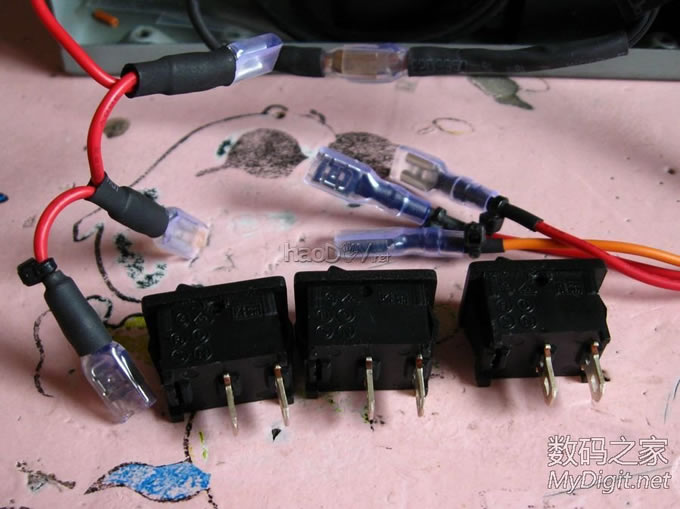

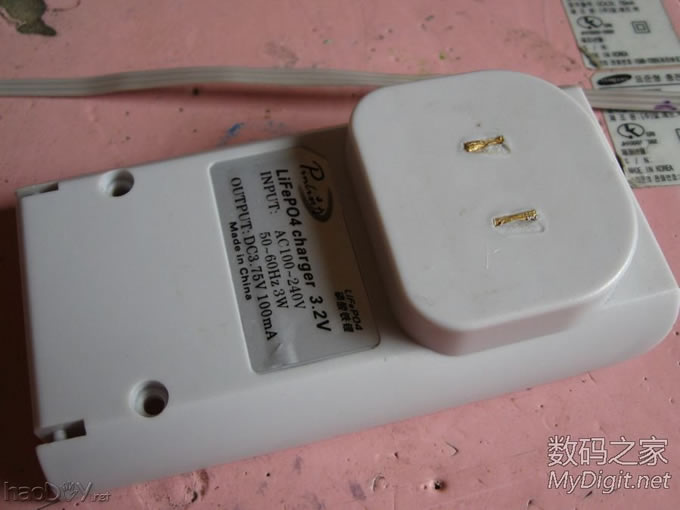

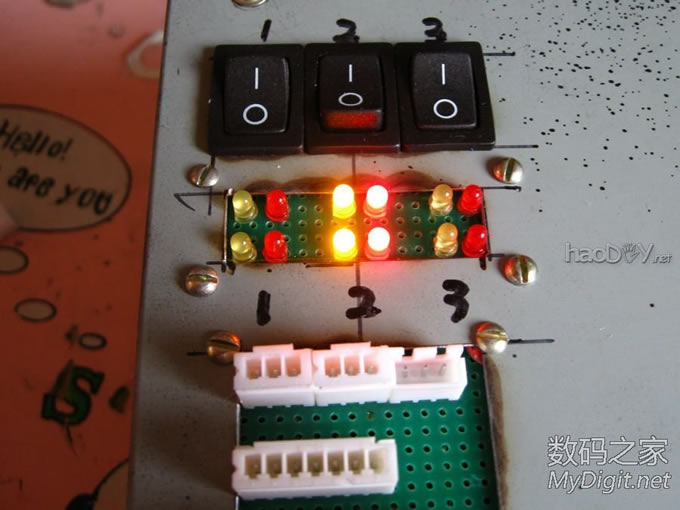

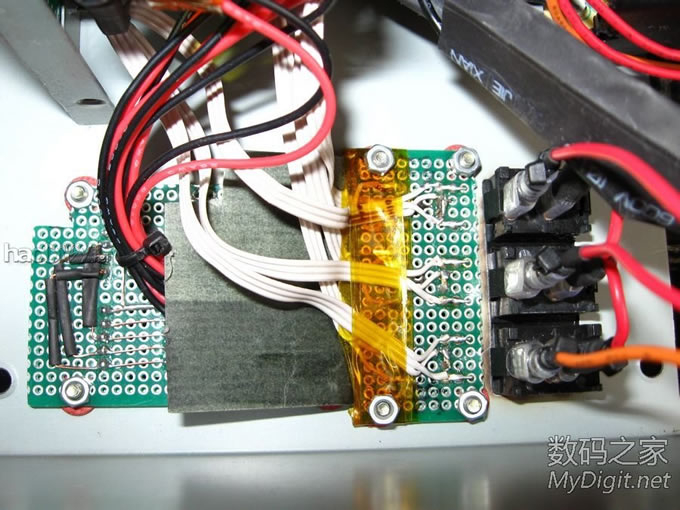

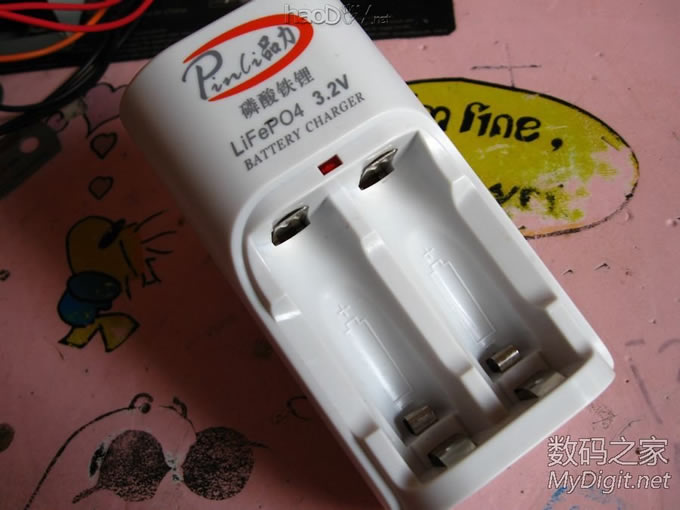

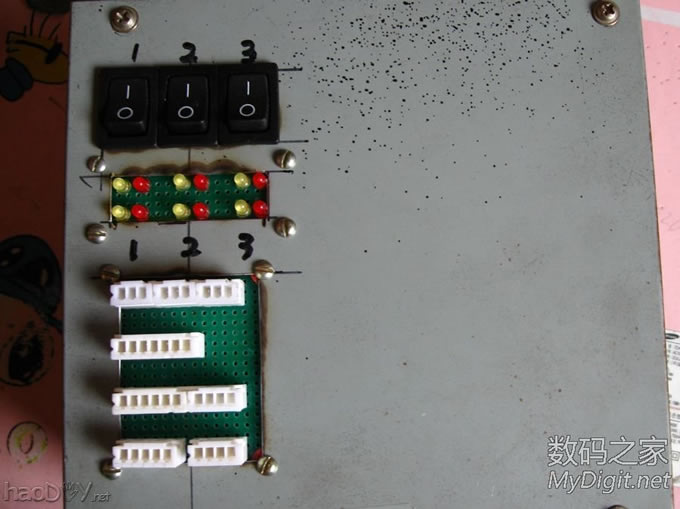

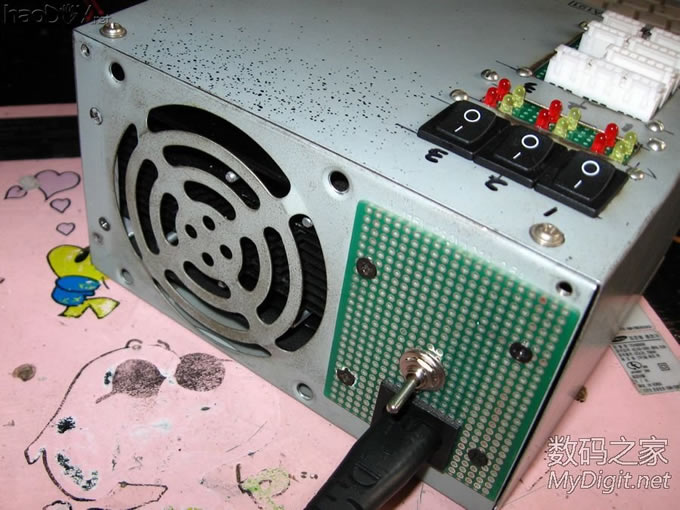

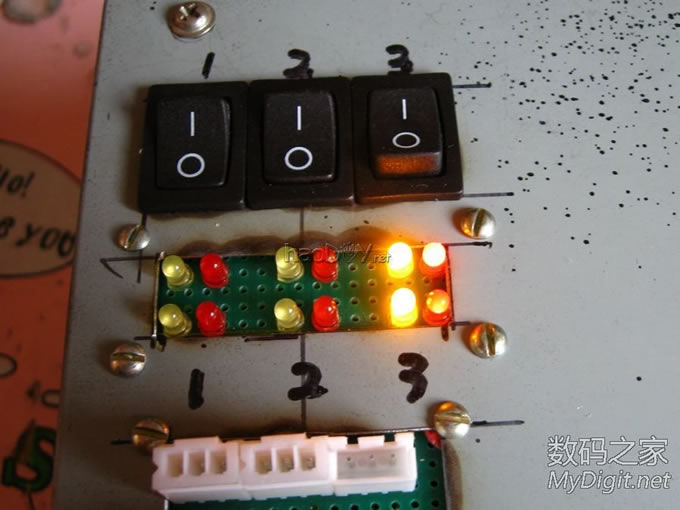

[ 此帖被qingf2008在2014-07-27 10:09重新编辑 ]  电源输入端的高压线小心做好绝缘处理。  焊接好最后三组充电单元的输出线。做好绝缘和固定即可。  三路分控开关和插套也做好，可以安装了。  这是充电器输出板，焊接的乱七八糟。  下面是插座。  指示灯、输出插座板固定到位。右边的槽位是留给分控开关的。  分控开关也安装到位。这几天很顺利。  历尽千辛万苦，终于到了最后总装的时刻，终于看到了曙光，内心不免有些激动，更怕出问题返工。  再来一张，壳子上面的黑点点是自喷漆残留。  背面。外壳风扇口的位置可以随时安装风扇。  开始上电空载测试。第一组，顺利点亮，红绿灯同时亮起来，这是待机状态的标准指示。  第二组顺利亮起来，正常。  第三组顺利亮起来，有问题了，有问题了。蛋又疼了。第三组的第二个充电单元红色指示灯频闪，查找PDF，这不是故障状态，更像是干扰所致，不管了，测试各组输出电压，都在设置值范围内。下面开始制作电池座，开始充电测试。只要充电正常，你妹的你就闪吧，老子不怕。  老品力磷酸铁锂5号电池充电座。

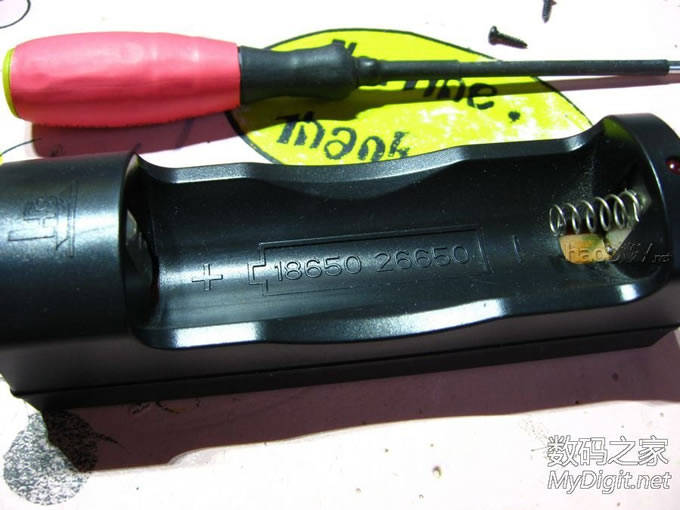

扫光板子上的原件，并截掉不用的部分，准备焊接引线。 接楼上。  下面的插脚也掰掉，还是铜的插脚呢。  焊接好2S充电的引线，就是这个样子了。  充电测试，一组一组的测试，都正常，谢天谢帝，都正常，那组闪红灯的也充电正常。
