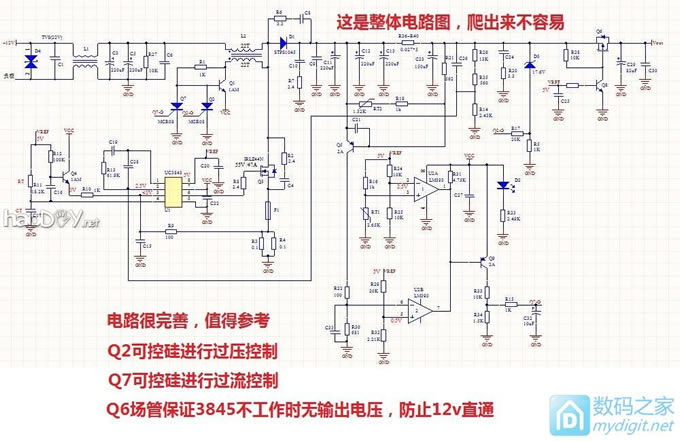

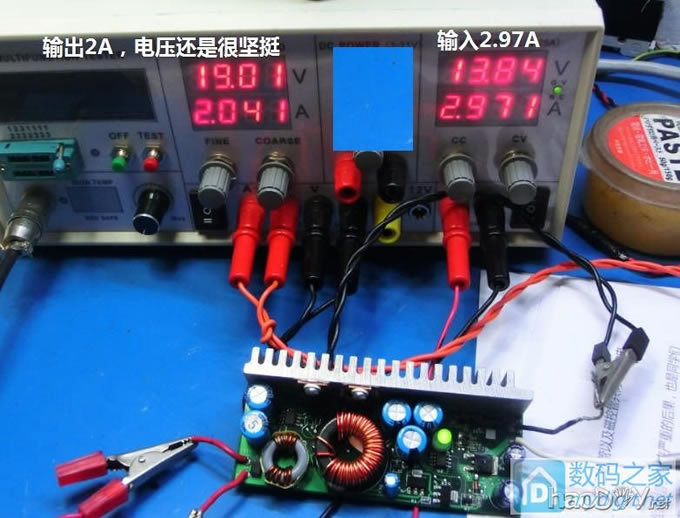

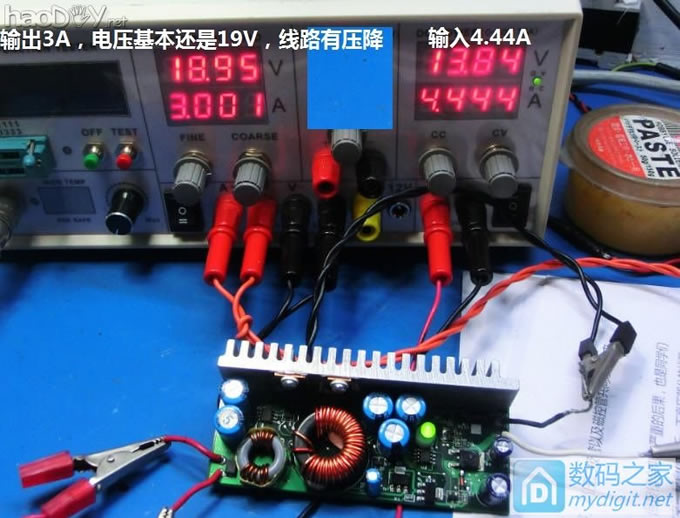

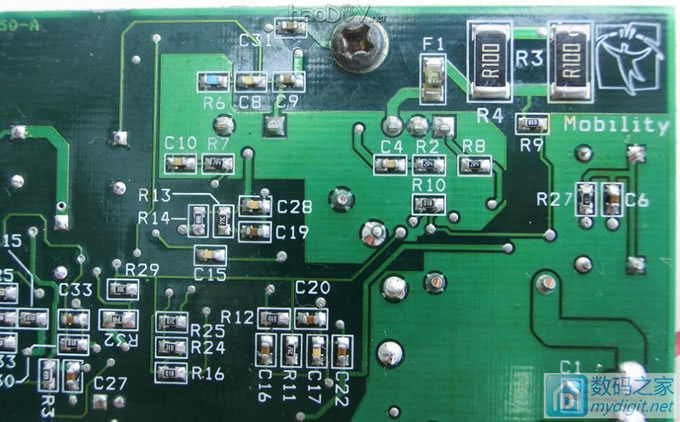

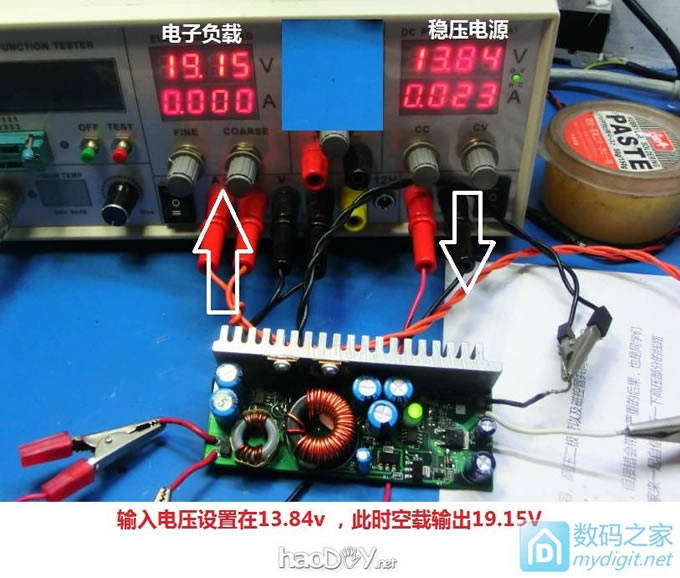

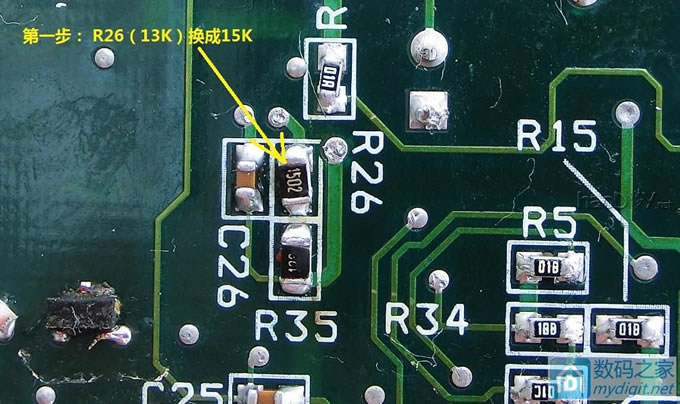

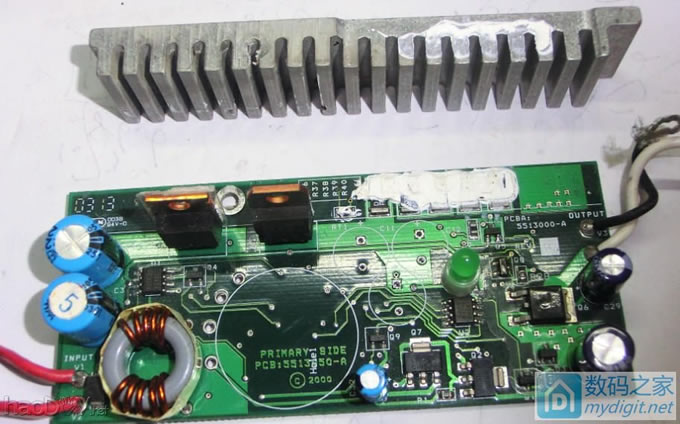

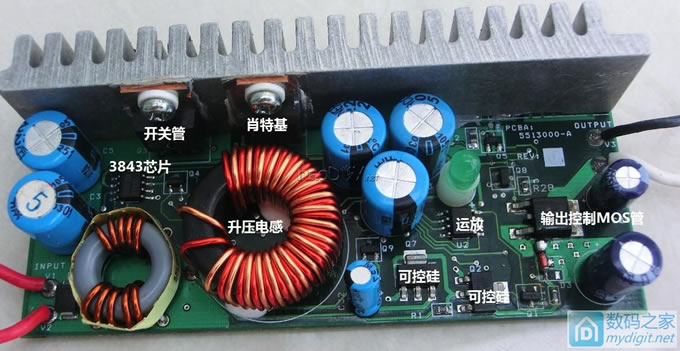

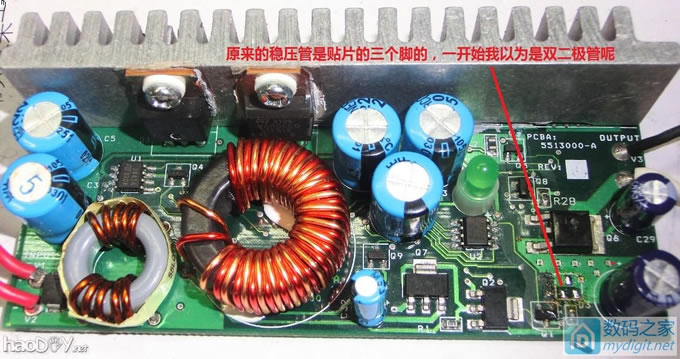

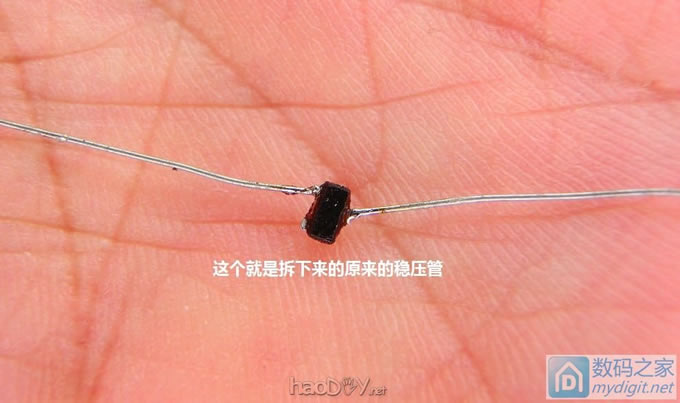

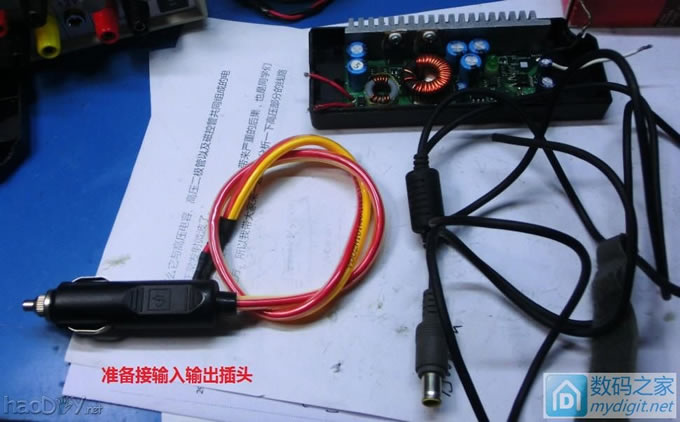

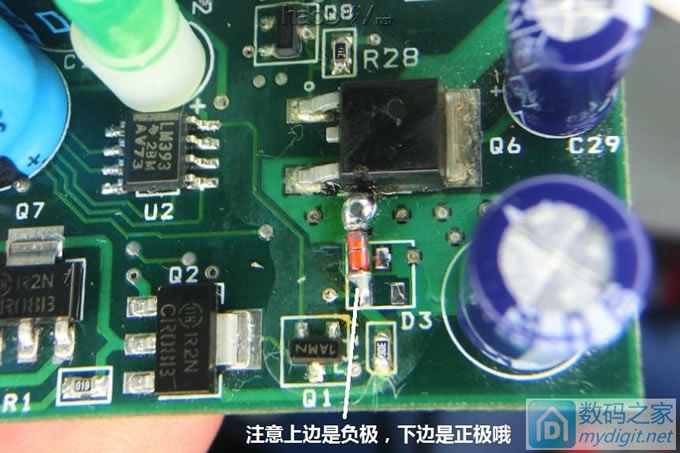

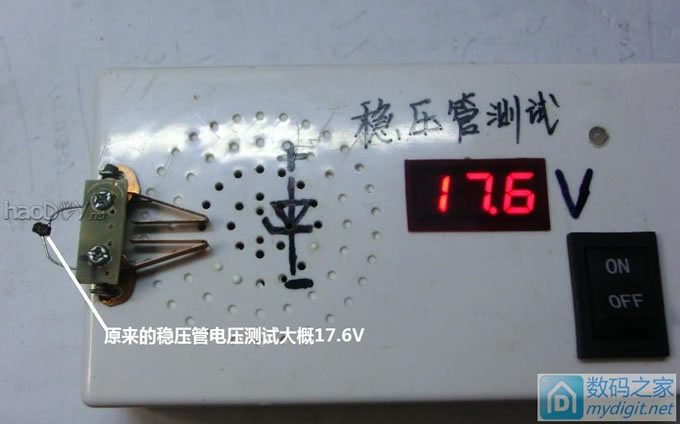

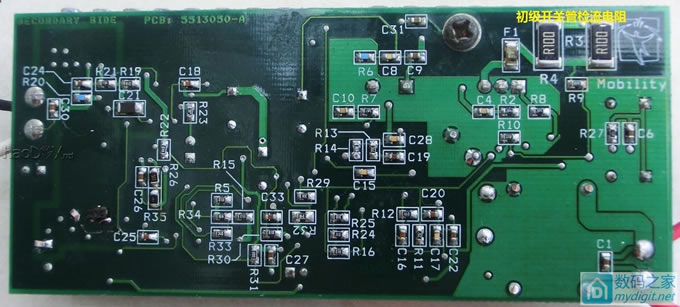

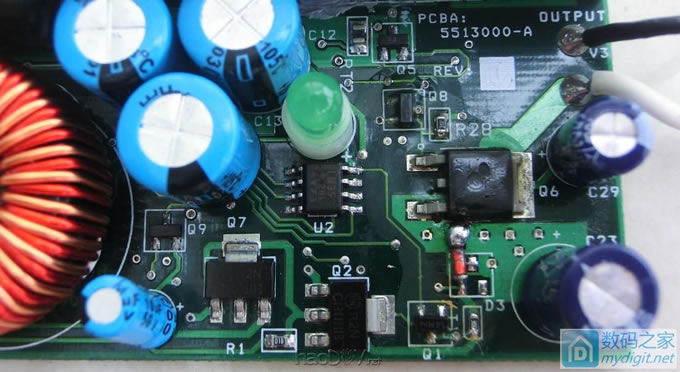

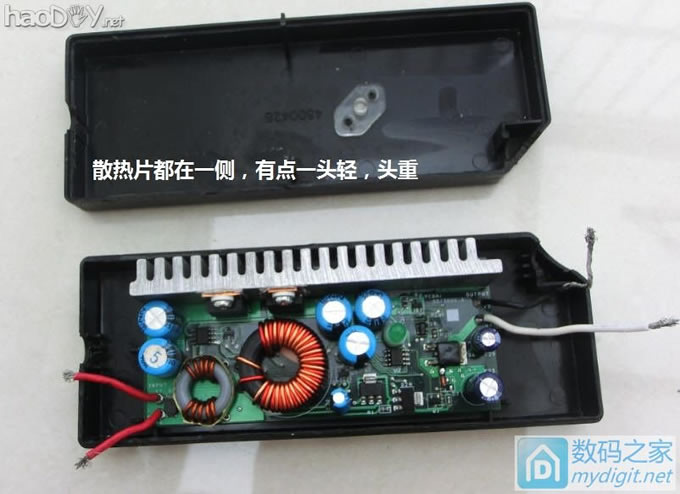

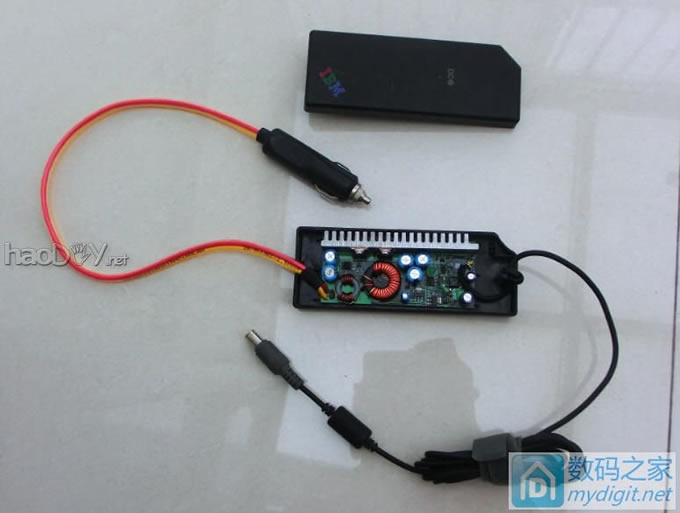

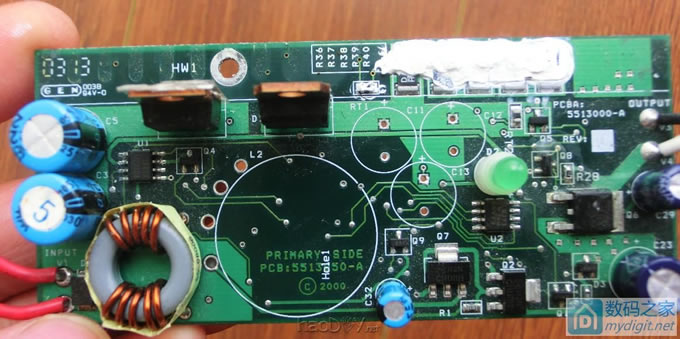

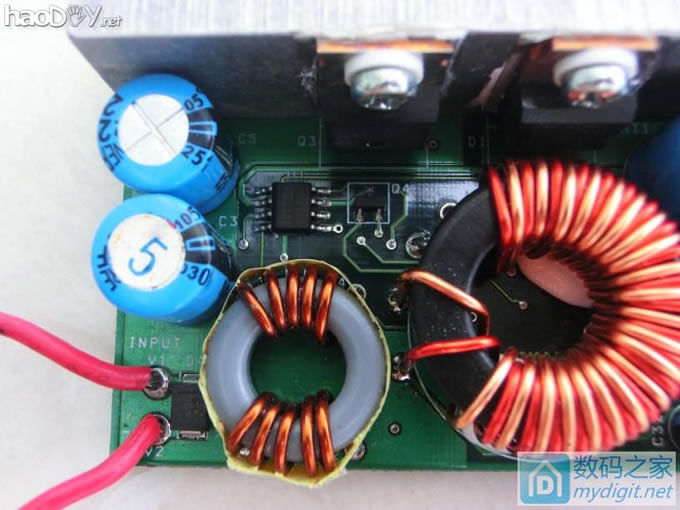

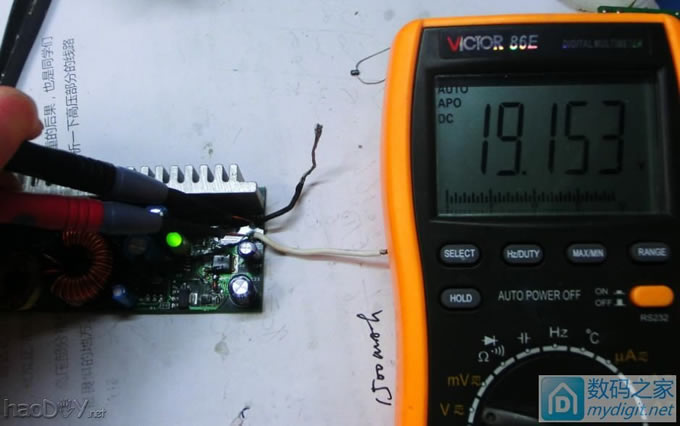

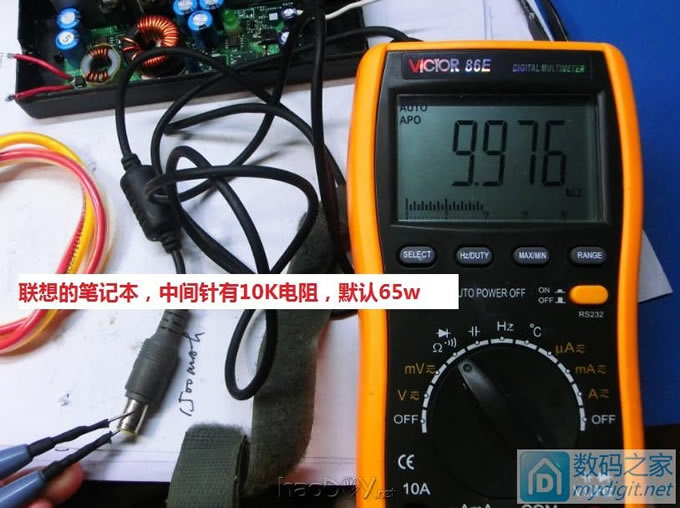

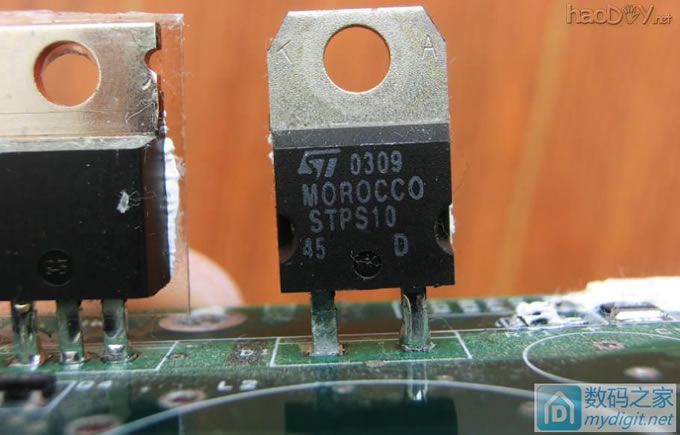

IBM的车载笔记本DC-DC升压电源,原来设计是16v输出,现在16v 的 笔记本很少了,一般都是19v ~20V ,所以要改造一下电压才实用。电路元件虽然不太多,但是双面板,爬电路非常吃力,用了几天的时间终于搞定了。电路功能比较完善,不是只是简单的升压就完事了,

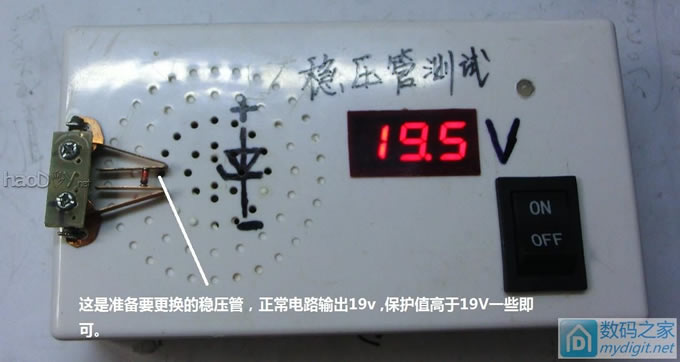

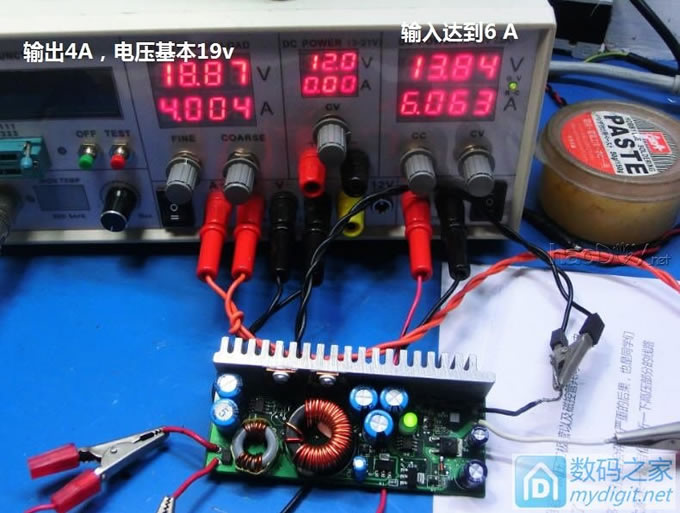

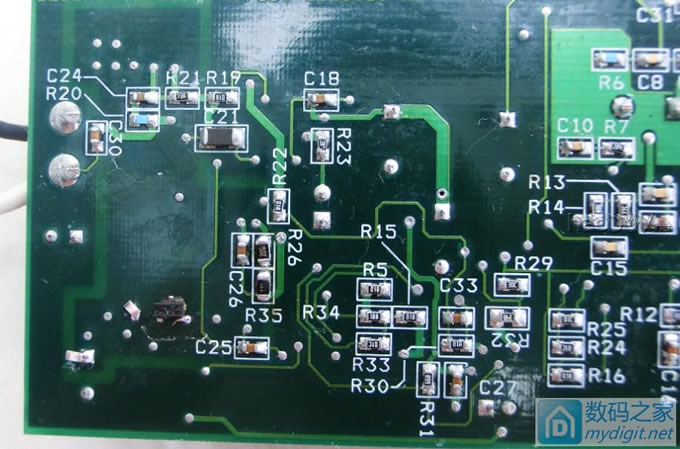

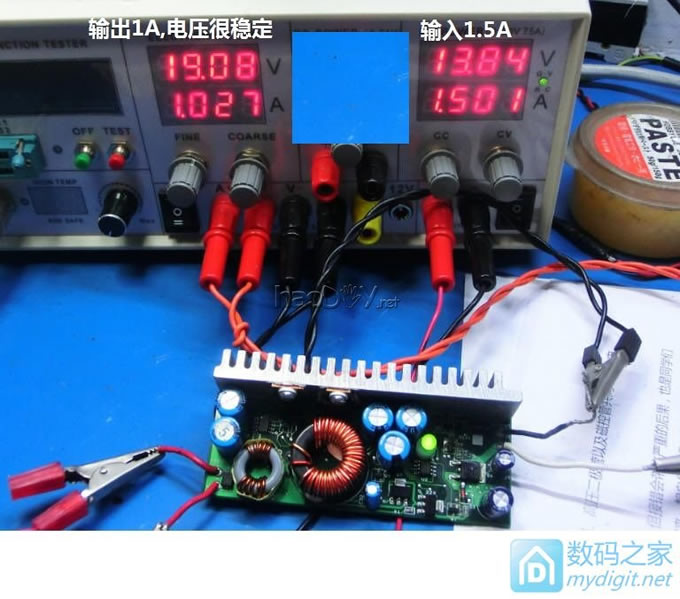

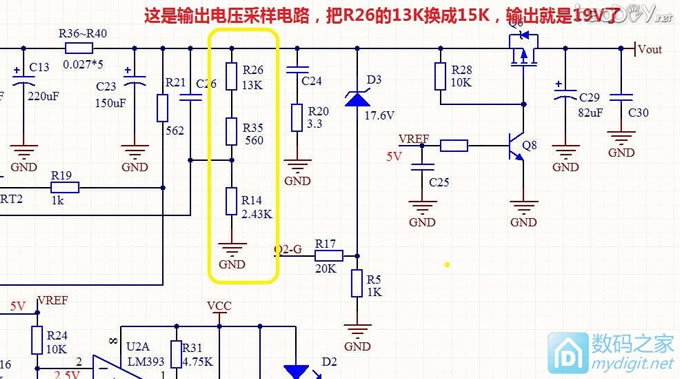

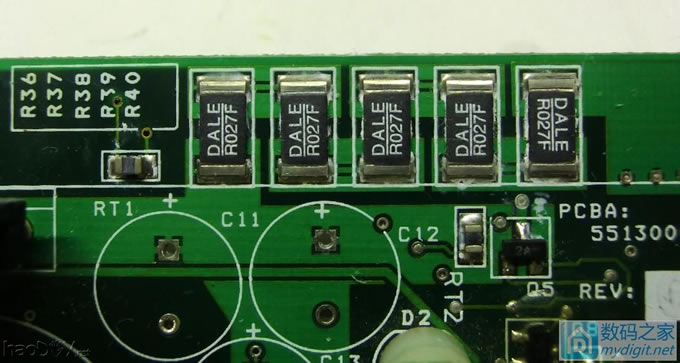

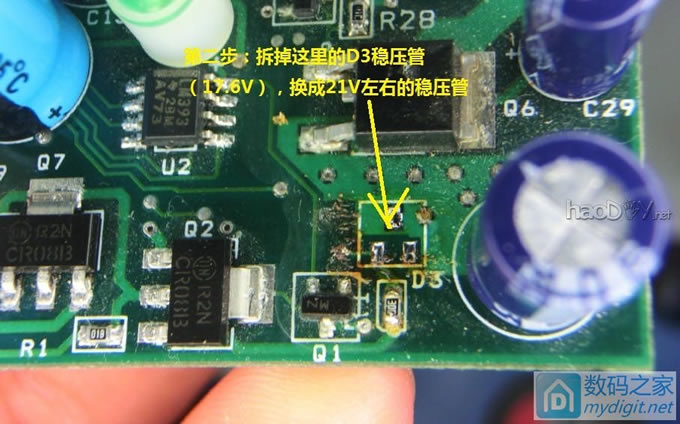

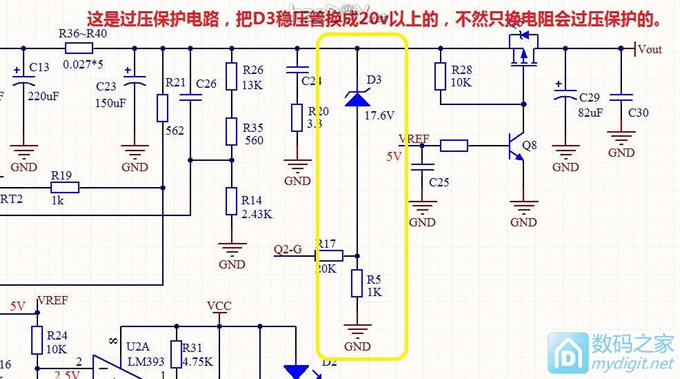

IBM的车载笔记本DC-DC升压电源,原来设计是16v输出,现在16v 的 笔记本很少了,一般都是19v ~20V ,所以要改造一下电压才实用。电路元件虽然不太多,但是双面板,爬电路非常吃力,用了几天的时间终于搞定了。电路功能比较完善,不是只是简单的升压就完事了,要考虑过流、过压,另外当升压电路异常时,防止12v输入直通后方。所以画完电路后感觉有必要和大家分享一下。

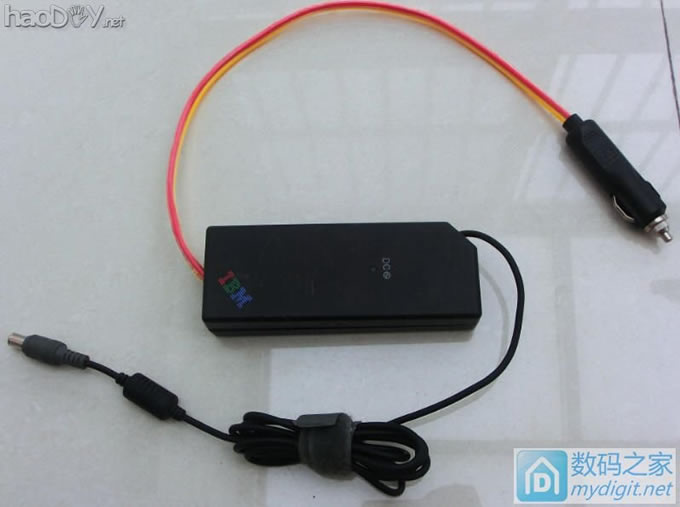

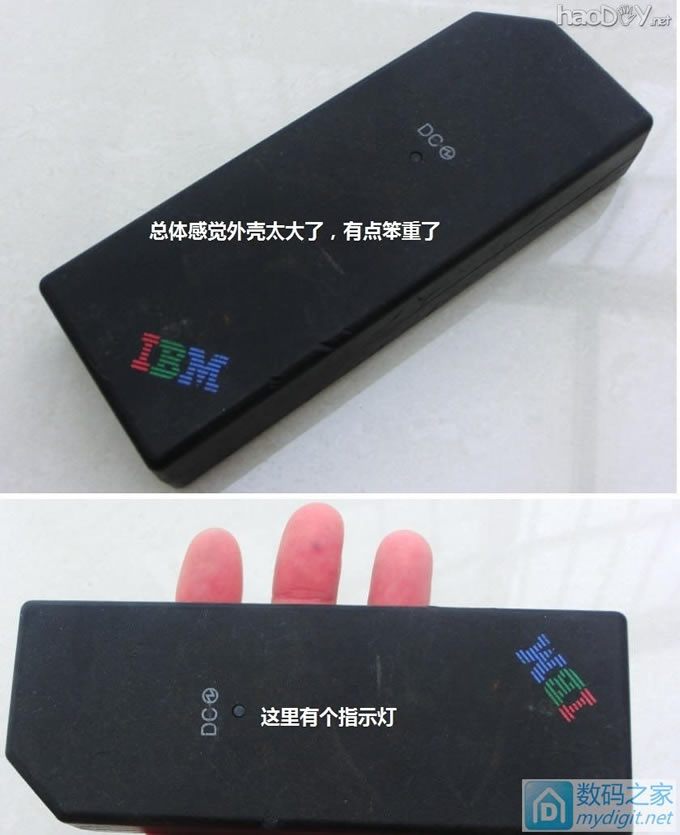

这个电源,网上有卖,10元一个,感觉还不错。
