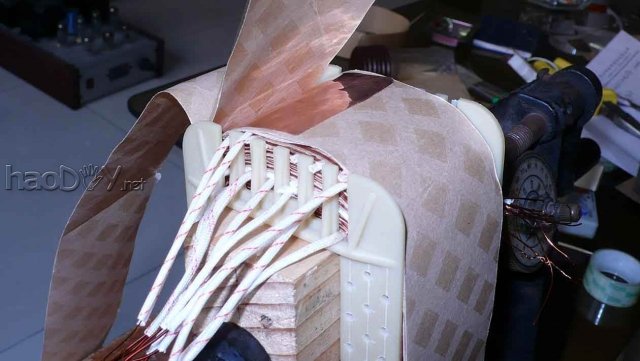

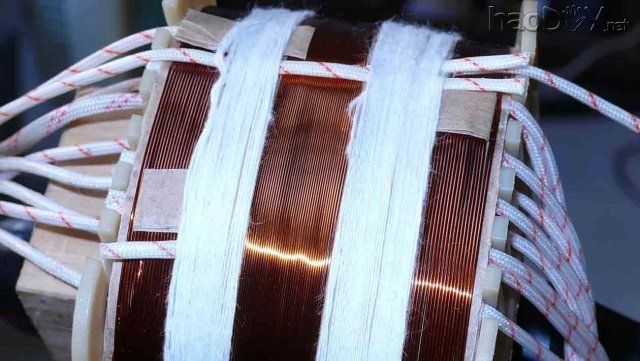

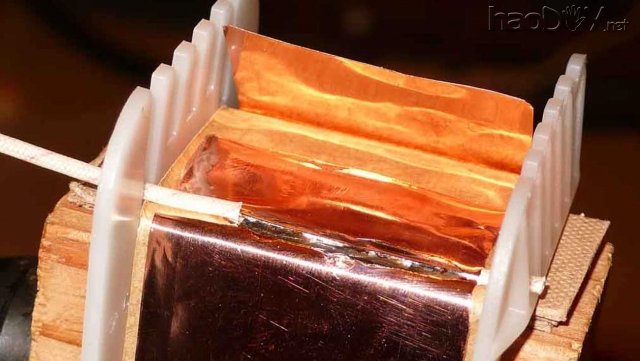

绕好后进行线包外的绝缘与屏蔽,方法与初次级一样,不过绝缘纸带起码要线包的3周以上的长度,铜箔与线圈之间绕1圈,铜箔外面绕2圈,接头安排在窗口里面。(见图37) 绕好后的线包如图38,图39是线包细部特征。 6、

高品质胆机电源变压器牛的业余制作

绕好后进行线包外的绝缘与屏蔽,方法与初次级一样,不过绝缘纸带起码要线包的3周以上的长度,铜箔与线圈之间绕1圈,铜箔外面绕2圈,接头安排在窗口里面。(见图37)
高品质胆机电源变压器牛的业余制作

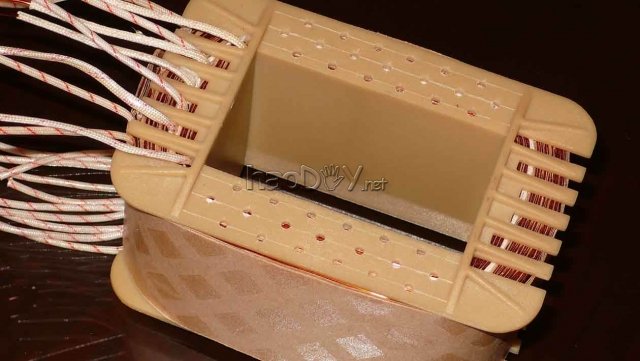

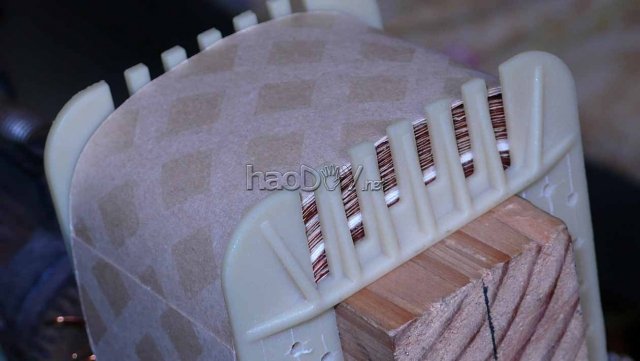

绕好后的线包如图38,图39是线包细部特征。
高品质胆机电源变压器牛的业余制作
高品质胆机电源变压器牛的业余制作

    6、线包整形:由于设计时的指导思想是用足用好宝贵的窗口,在计算时窗口不会留太大的余量。在漆包线应力的作用下,线包中间会起拱,不整形消除应力是没有办法插铁芯的。(见图40)
高品质胆机电源变压器牛的业余制作

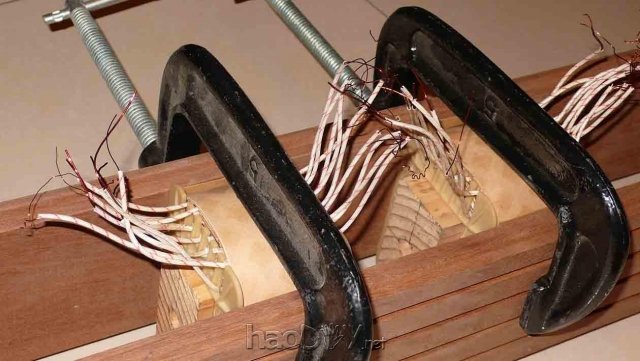

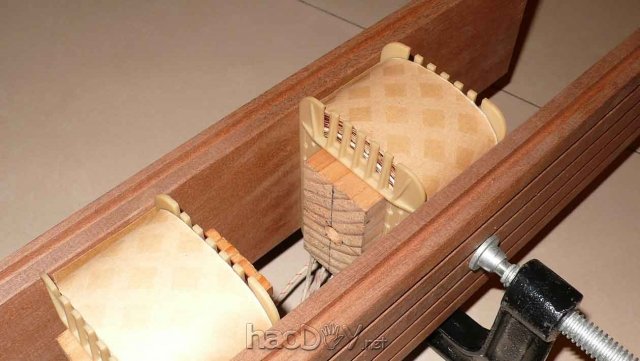

       线包整形需要准备2块硬实平整的木板,2只5-6英寸的夹马(五金市场有售,大约8元一个)。把线包放入2块木板的中间,加上夹马,调整好线圈位置,然后收紧夹马,到起拱的部分全部收回线槽,静置2昼夜。(见图41、42)
高品质胆机电源变压器牛的业余制作
高品质胆机电源变压器牛的业余制作

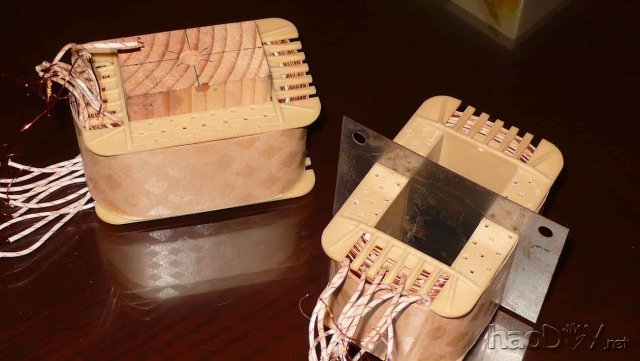

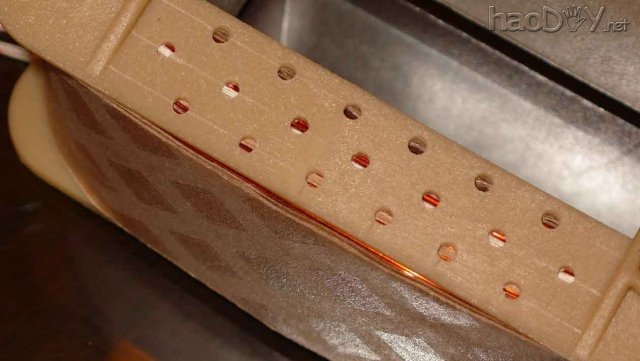

       2昼夜后松开夹马线包就整形好了,可以很方便地进行插片(见图43)。但也有些时候会出现松开夹马后,线圈也回复拱出,通常这时因为这线圈用的都是线径比较细的漆包线(本制作实例的扼流圈就是这样),应力比较难消除。这时可以把线圈夹上后,通过渗漆孔给线圈均匀地加上几滴502胶水,静置2昼夜,胶水固化后就不会重新拱出了。
高品质胆机电源变压器牛的业余制作

       关于线包整形有一点必须特别强调,就是整形只对设计上窗口有一定余量,制作是也不过度超差,因为绕线后漆包线应力造成的拱出才会有效。对于设计是就超出线槽的范围或者制作时严重超差,想通过整形来达到目的是绝对没有效果的。有一个方法可以判断已经绕好的线圈是否可以通过整形来达到顺利插片的目的,就是用待插的片子来试。用手用了按住窗口最外部的线圈,看矽钢片从最外部的位置能否有可能插进片子,如果可以就没有问题。本高压牛设计时线槽余量只有0.6mm,绕好后拱出部分最大1.8mm,但线圈最外端有力按住,勉强可以插片,但插到第二片就不行(从图38、图40也可以看出),通过整形就可以象图43那样,从线圈的中间顺利的插片。

          五、灯丝牛制作:

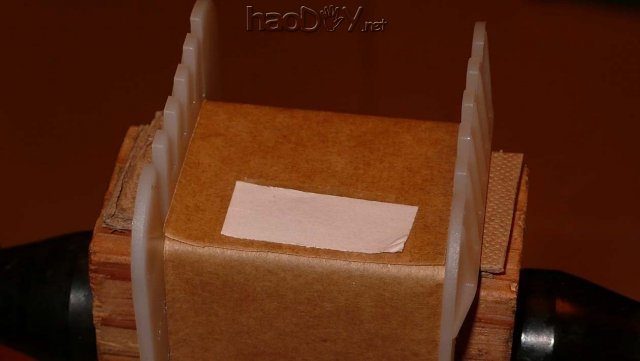

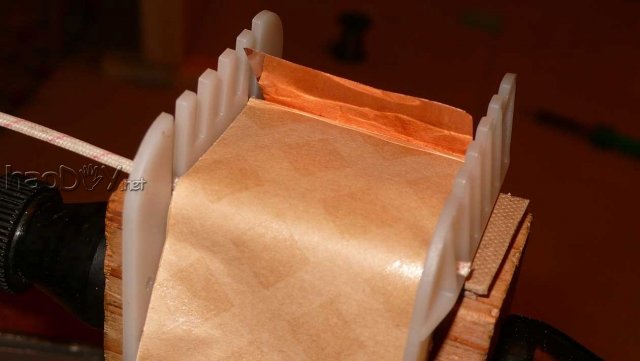

         1、初级绕制与屏蔽:   灯丝牛的初级绕制方式与高压牛基本一样,底筒绝缘、屏蔽(见图44-47)与高压牛没有什么区别,硬要区别的话,就是线槽的宽度小点。
高品质胆机电源变压器牛的业余制作

高品质胆机电源变压器牛的业余制作
