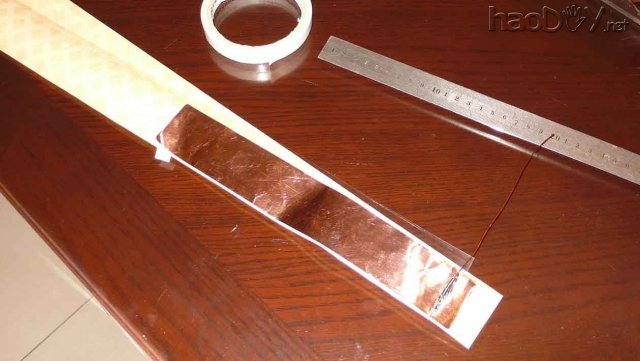

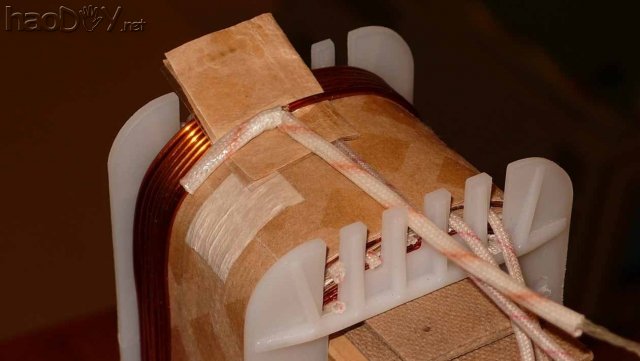

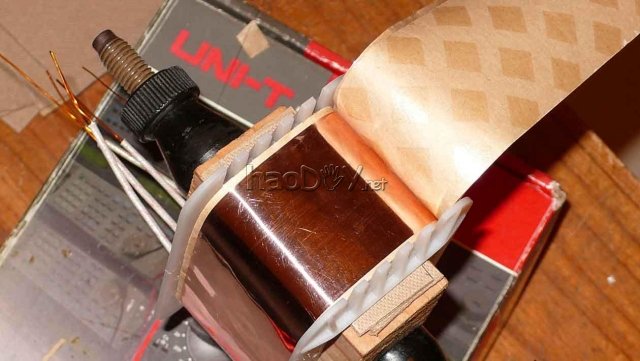

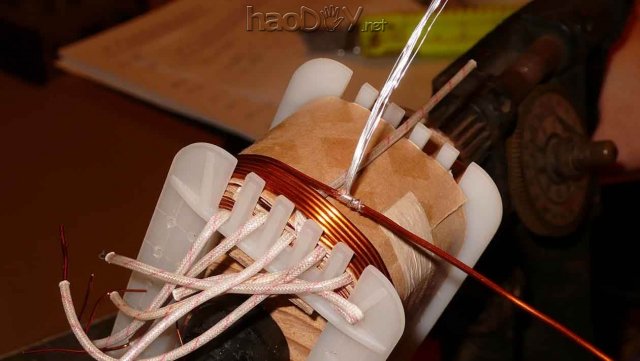

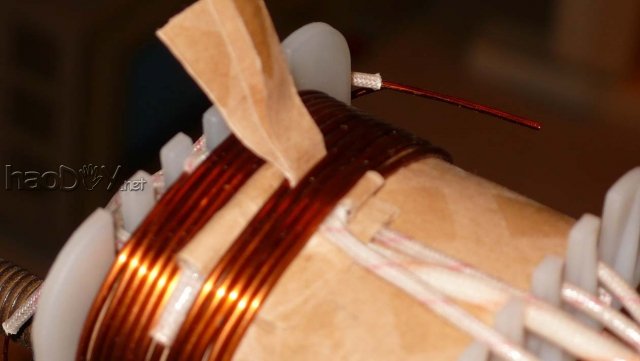

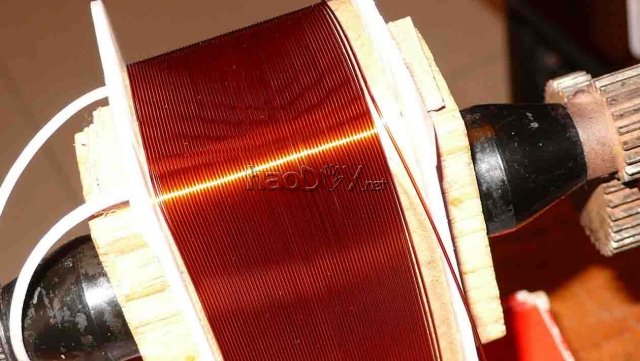

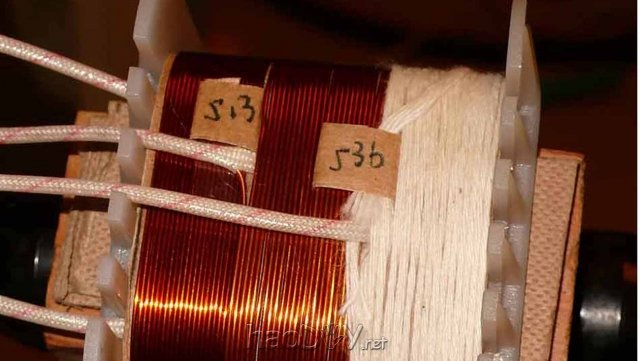

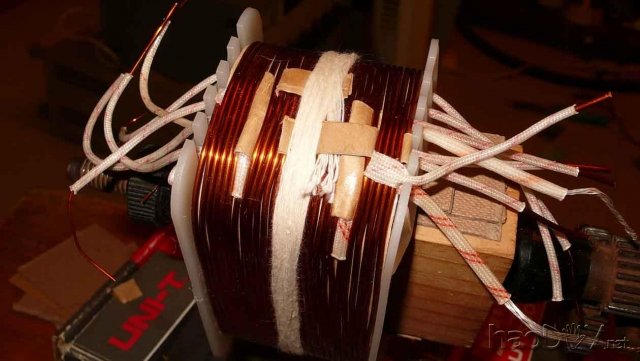

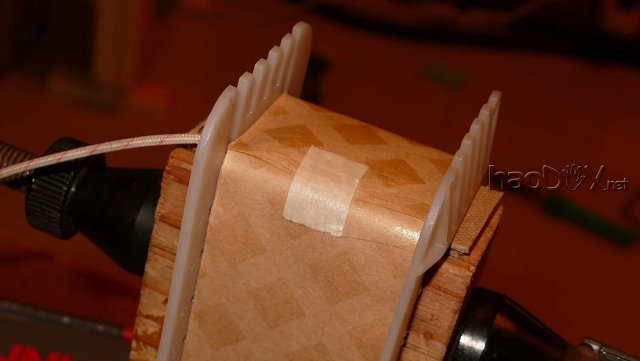

![]() 图48是绕制中的初级线圈。因为灯丝牛的线槽宽,初级用线直径都小于高压牛,使用层间绝缘纸比线槽放宽的尺寸也要小些,本例用0.53mm的漆包线,用96片子时,层间绝缘纸的宽度只比线槽宽度大0.5mm强些。 ![]() 初级绕好后,最后一层还有空余,因考虑到出线接线板没有空余的位置,没有安排指示灯绕组,空余的地方用棉纱填平(见图49),图中513是220V的匝数,536是230V的匝数 ![]() 初级绕好后进行组间绝缘与屏蔽,与高压牛的方法一样,这里就不复述了。图50是将铜箔粘在绝缘纸上,图51是加绝缘纸并进行屏蔽。 ![]() ![]() 2、次级绕制:因为灯丝牛次级绕组一般用线比较粗 ,如果绕组没有抽头还比较好办,顺序绕完就成,如果绕组有抽头就比较麻烦,如2.5+2.5V ,3.15+3.15等等,对于大线径的抽头一般很难处理,就是处理线包也不平整,很难看,还会影响后面的绕制。使用应当使用其它办法来解决,如引线接出法。 引线接出就是在需要抽头的位置,用刀片很小心地将漆包线上的绝缘漆刮去一些,使漆包线露出铜的本色,然后用多股软线(本例使用从特富龙软线里拆出的多股镀银线)缠上,小心用焊锡光洁地焊牢,将软线引出(见图52)。 ![]() 取粗一些的黄蜡管在适当的位置剪一口,一端套入漆包线与软线的焊接处,另一端套入引出软线。再在连接位置夹入2层电缆纸和2层聚酯膜并对折,对焊接处再次进行绝缘,然后以后面绕的线圈压住绝缘纸就可以非常可靠的绝缘了。绕完一组进行收尾,再绕同层其它组。(见图53、54) ![]() ![]() 同层的绕组绕好后,用棉纱隔离相邻的2组线圈,也可以称填充空隙(见图55) ![]() 一层绕好后,进行组间绝缘。灯丝牛次级的电压虽然不高,但各不同灯丝之间的电位差可能非常高,有可能数百伏甚至上千伏。好多成品牛对于灯丝部分的组间绝缘非常不重视,经常草草了事,这时十分可怕的,也是危险的。灯丝部分绕组的组间绝缘与高压部分的组间绝缘一样重要,必须同样对待,甚至更要加强。本例的整流管专用绕组就是例子。 3、整流管灯丝专用绕组:整流管灯丝绕组在工作的时候一般带有数百伏的高压,以本例高压牛来看,CLC滤波灯丝绕组的电压会在450V左右,绕好高压串联,二极管 (责任编辑:admin) |
