【参赛】6E2电子管电平指示器(6G2放大)

时间:2017-05-28 21:04来源:www.crystalradio.cn 作者:12X7 点击:
寒假作业做完,闲来无事,用手边的材料东平西凑凑出来了这个有趣的小玩意。 先上电路图: 完成后效果: 全家福: 该电路采用全桥整流,C4,C5,R5,C6,C7组成型滤波器,输出250V直流高压。6G2三极管部分放大,两个二极管并联与后面的R3,C3给放大后的信号整
寒假作业做完,闲来无事,用手边的材料东平西凑凑出来了这个有趣的小玩意。

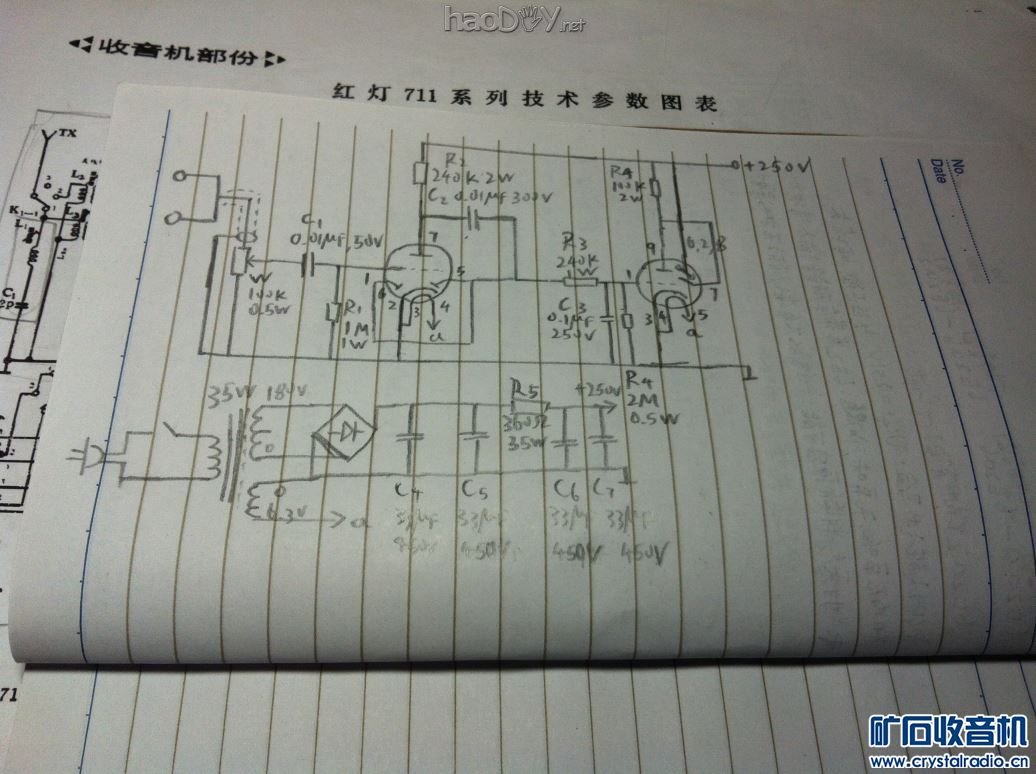

先上电路图:

【参赛】6E2电子管电平指示器(6G2放大)

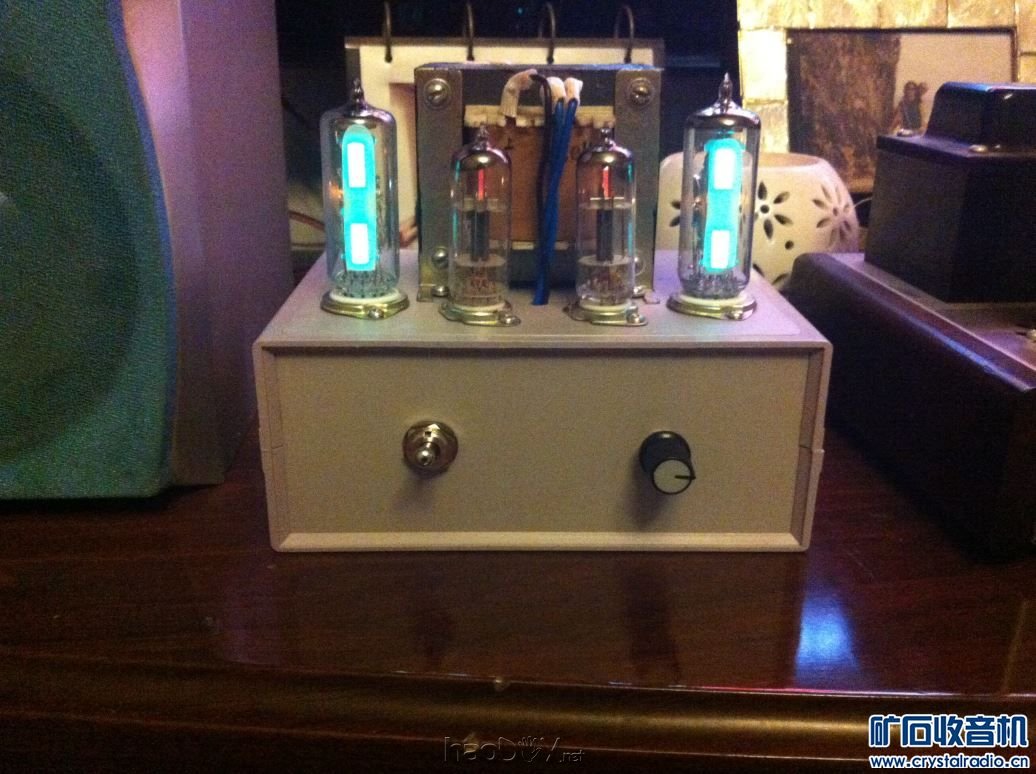

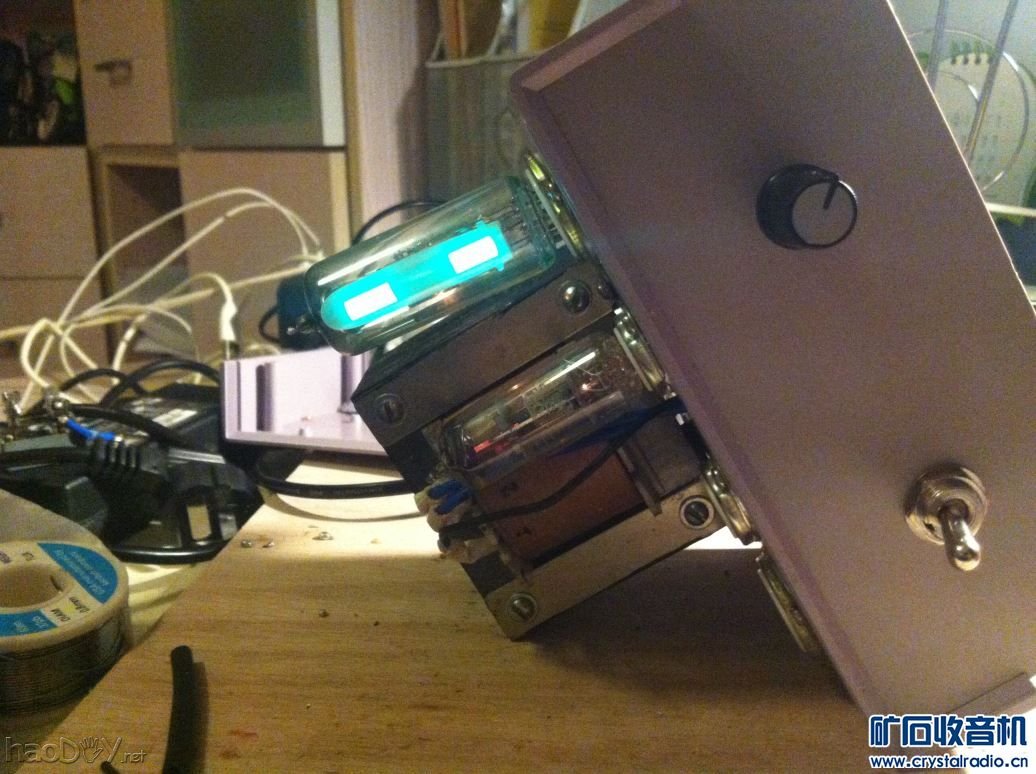

完成后效果:

【参赛】6E2电子管电平指示器(6G2放大)

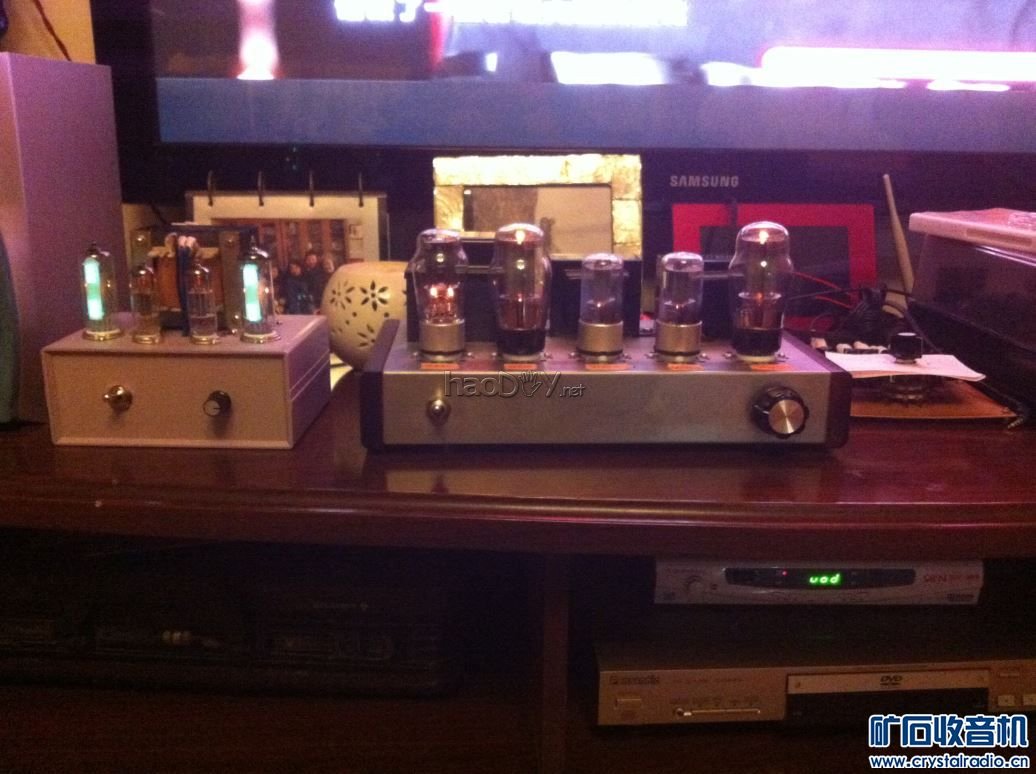

全家福:

【参赛】6E2电子管电平指示器(6G2放大)

该电路采用全桥整流,C4,C5,R5,C6,C7组成∏型滤波器,输出250V直流高压。6G2三极管部分放大,两个二极管并联与后面的R3,C3给放大后的信号“整流滤波”,滤去正半周的信号,再输入6E2显示

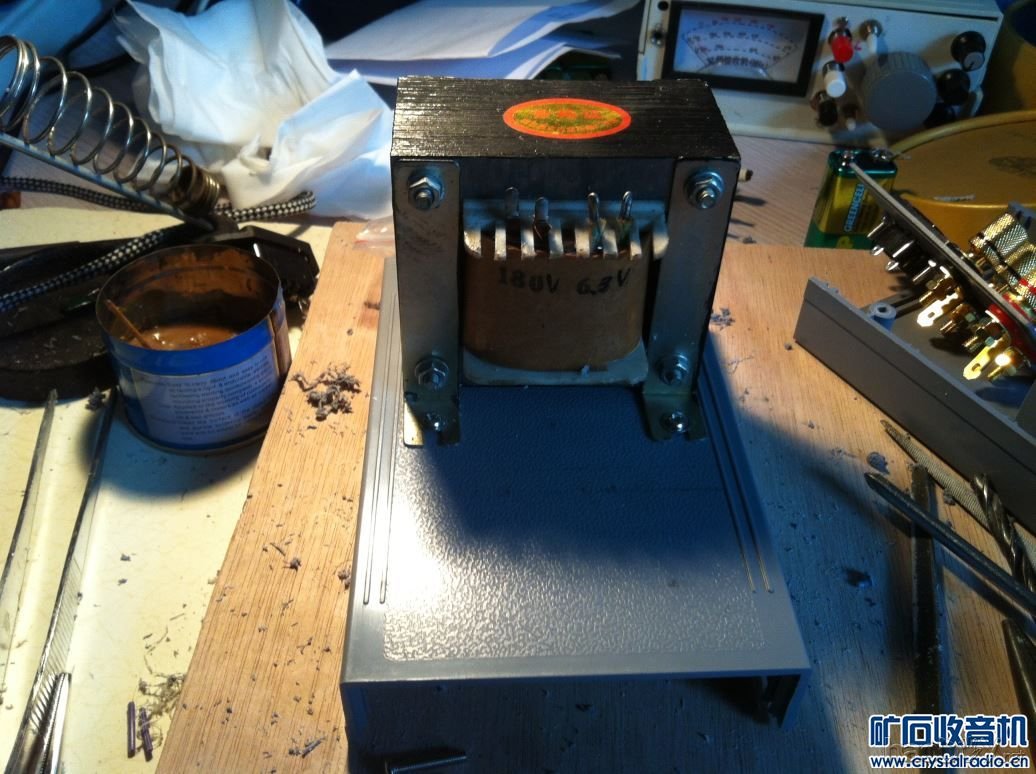

变压器使用很久以前地摊上收的35W不知何用的变压器,有一组0-180V,一组0-6.3V,并且初次级间有屏蔽层,没有什么用就用在这玩意上了

【参赛】6E2电子管电平指示器(6G2放大)

机壳原本打算采用150*100的塑料机壳,但打孔,安装变压器及开关,电位器,接线柱后发现剩余空间太小,根本排不下,于是改用150*165的塑料机壳(幸好家中常备多种机壳【参赛】6E2电子管电平指示器(6G2放大) )

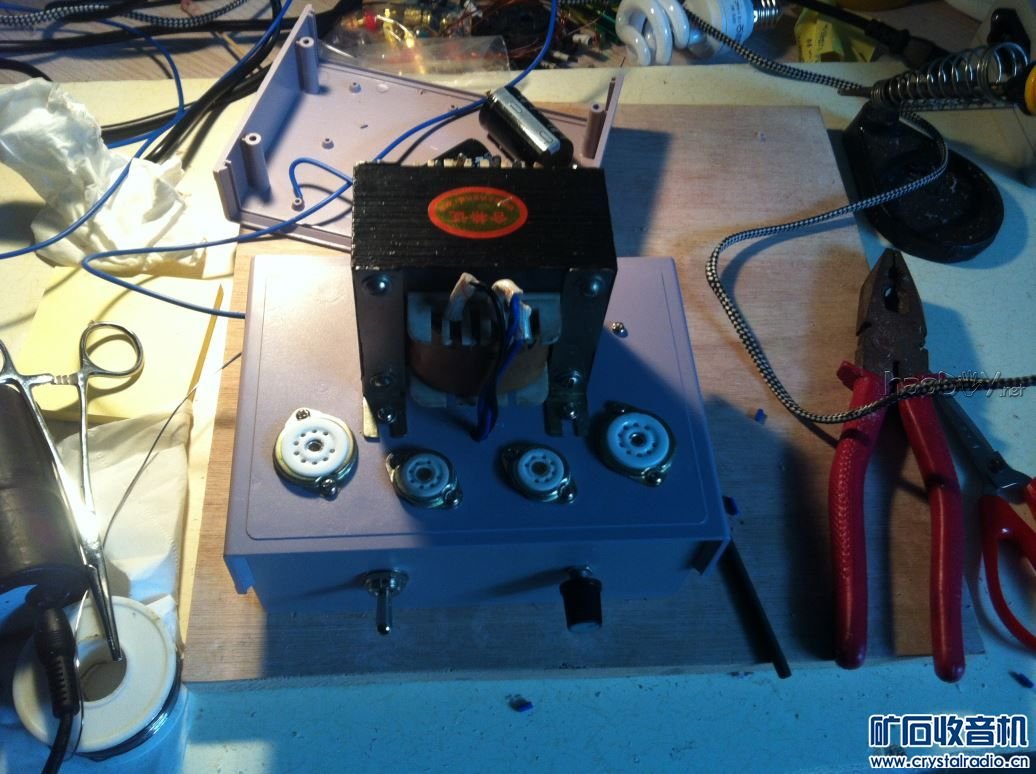

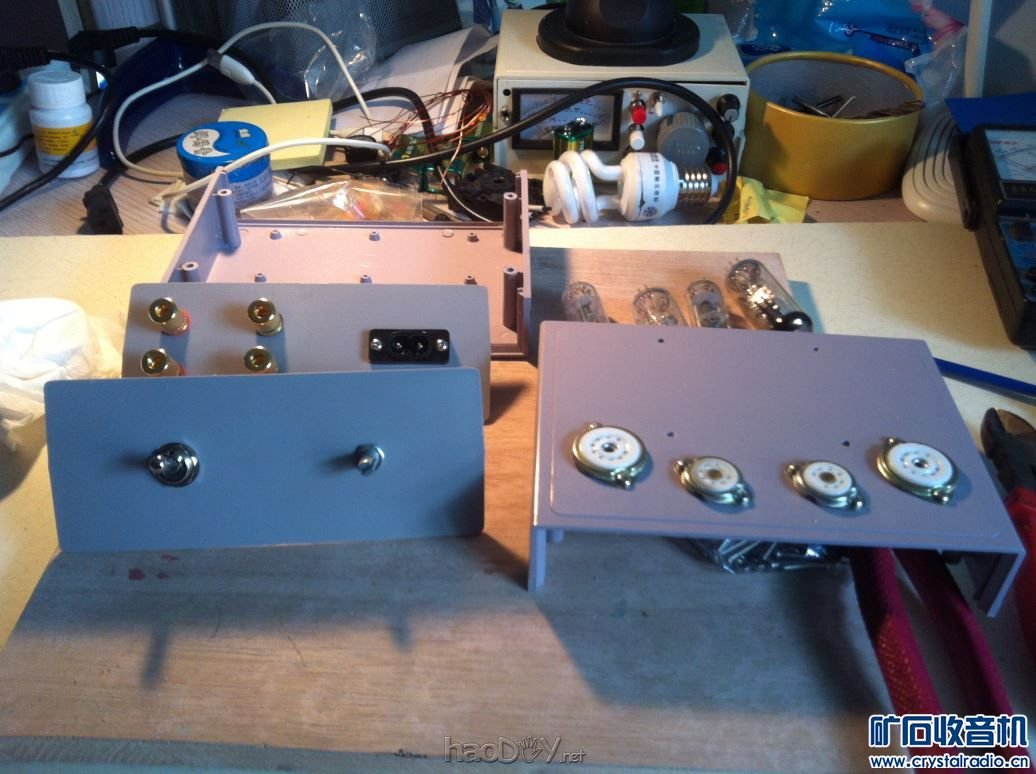

打孔,安装管座,开关,变压器等

【参赛】6E2电子管电平指示器(6G2放大)

【参赛】6E2电子管电平指示器(6G2放大)

【参赛】6E2电子管电平指示器(6G2放大)

-----------------------------------------------------------------

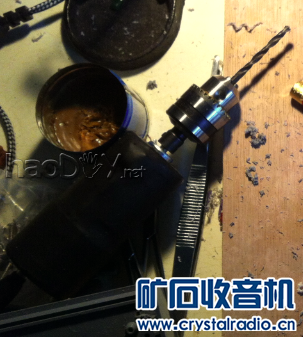

PS:自制775小电钻用起来很顺手,动力强劲!

【参赛】6E2电子管电平指示器(6G2放大)

-----------------------------------------------------------------
-----------------------------------------------------------------

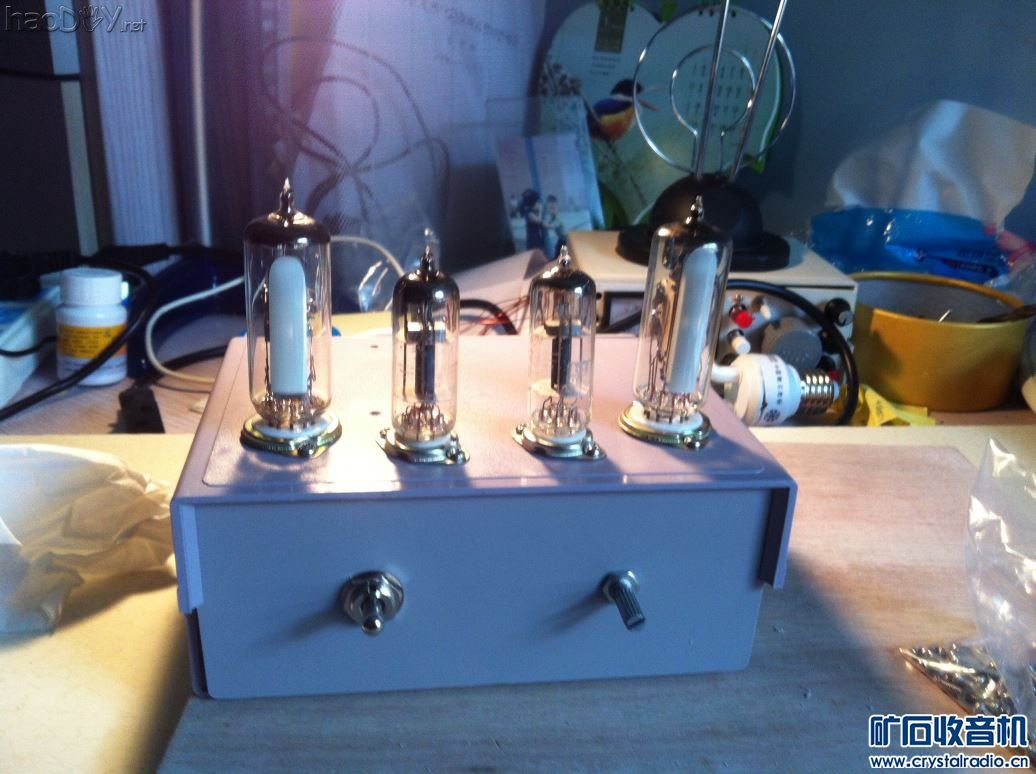

这次使用的电子管:


安装地线,开始焊接!

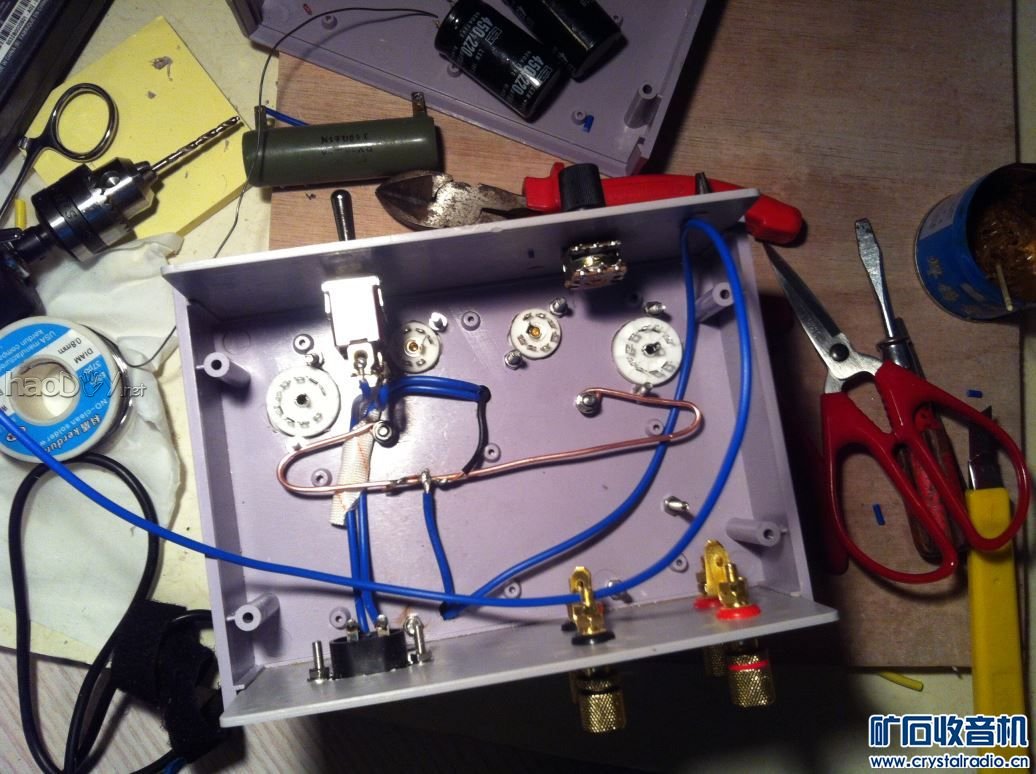

焊接插座,开关,变压器初级,屏蔽层,灯丝接地等连线:

【参赛】6E2电子管电平指示器(6G2放大)

焊接灯丝走线,
安装桥堆,焊接电源部分:(其中有个小插曲:开始先装了一个拆机桥堆,焊好电源部分后无电压输出,后来更换一个新桥堆才正常,看来拆机件也不是这么好使【参赛】6E2电子管电平指示器(6G2放大) )

【参赛】6E2电子管电平指示器(6G2放大)

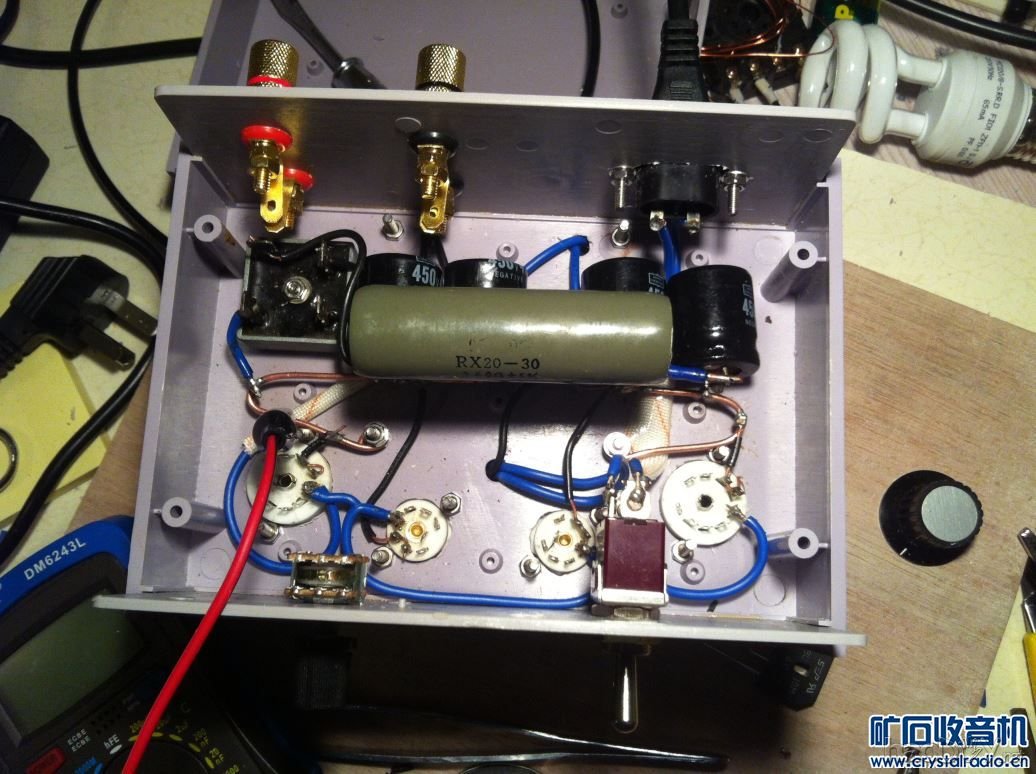

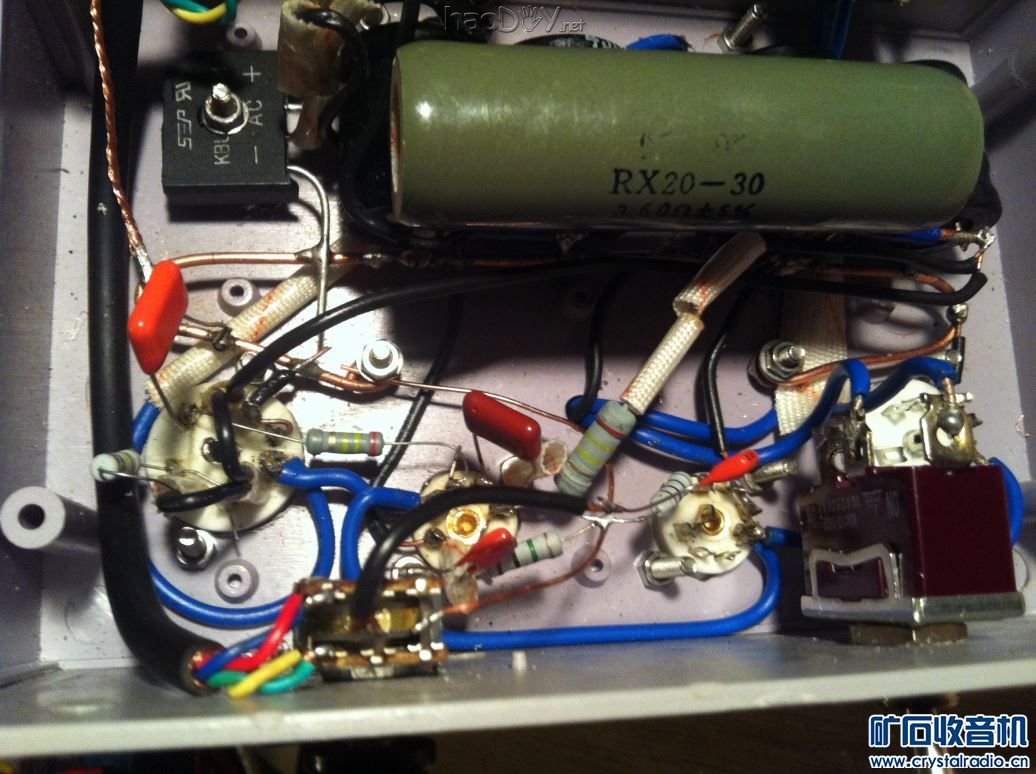

焊接右半部分:

【参赛】6E2电子管电平指示器(6G2放大)

【参赛】6E2电子管电平指示器(6G2放大)

冷查完后通电试验;没有放烟火【参赛】6E2电子管电平指示器(6G2放大)

【参赛】6E2电子管电平指示器(6G2放大)

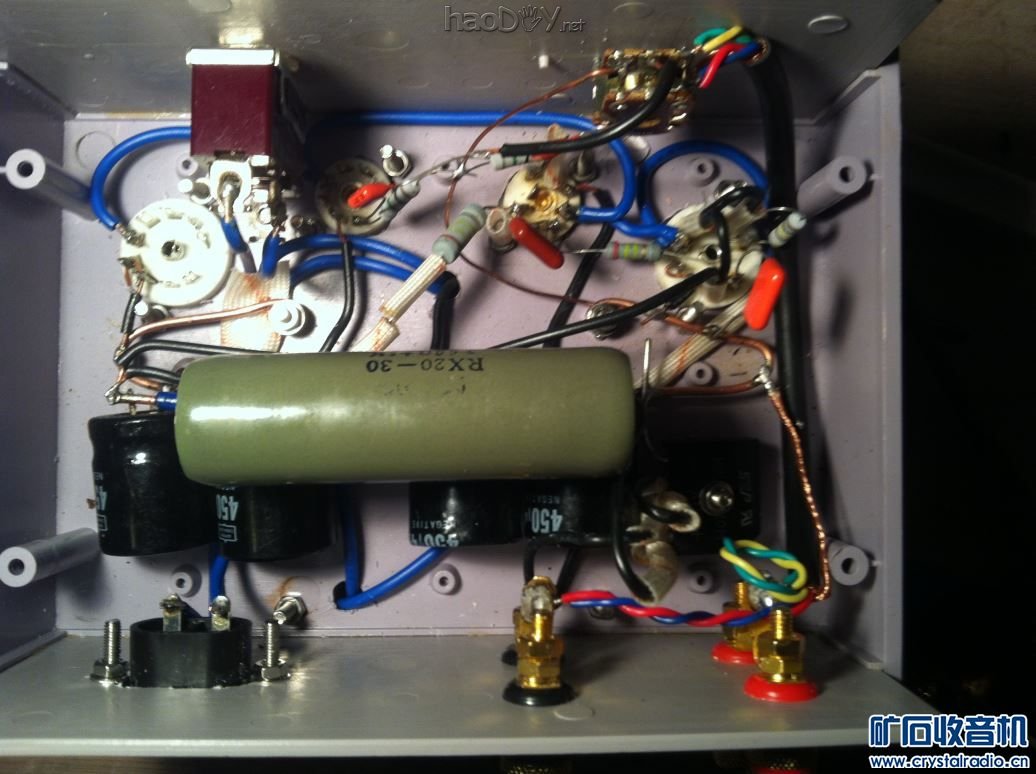

一切正常,再焊接左半部分:

【参赛】6E2电子管电平指示器(6G2放大)

【参赛】6E2电子管电平指示器(6G2放大)

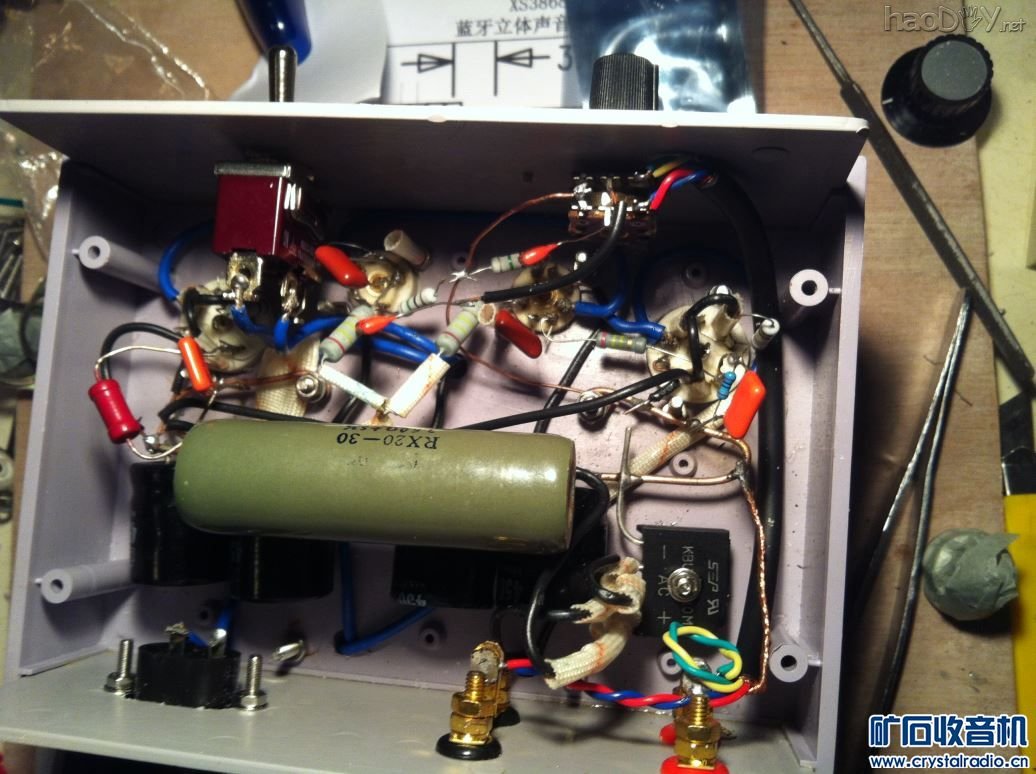

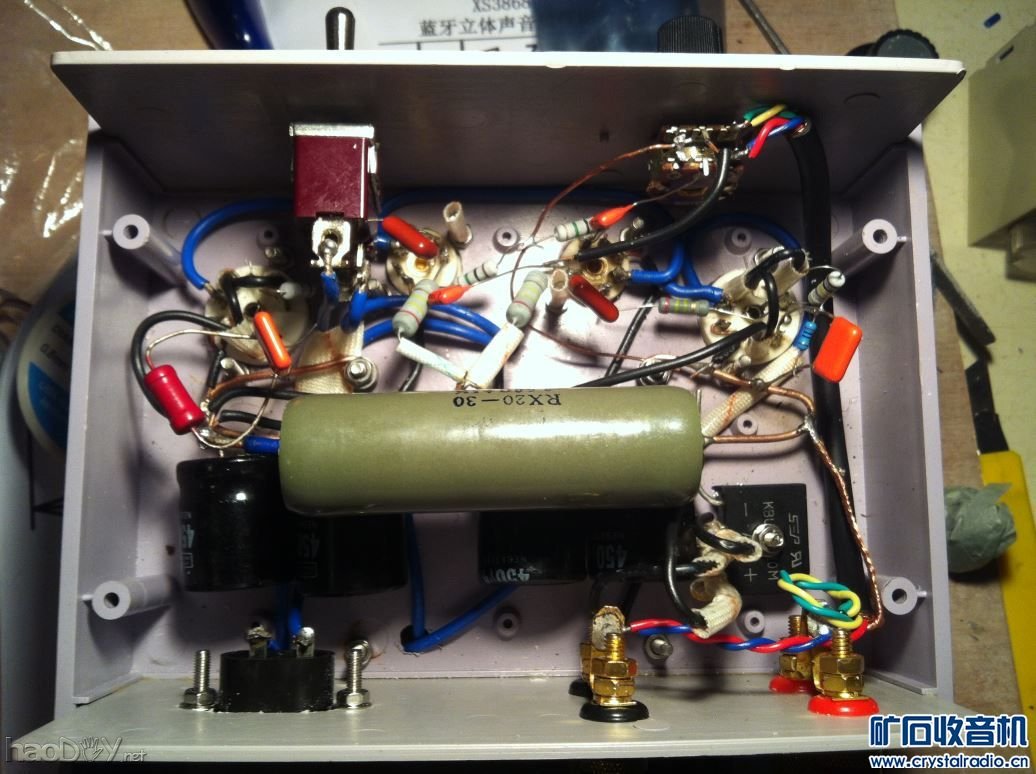

最后完成:

【参赛】6E2电子管电平指示器(6G2放大)

------------------------------------------

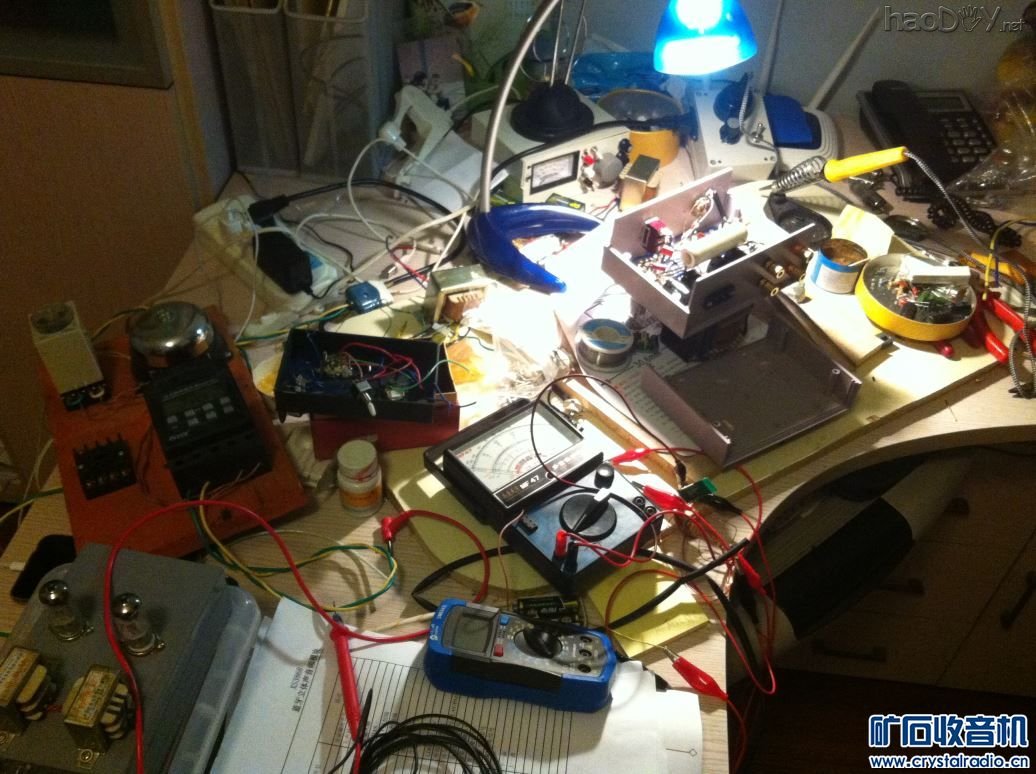

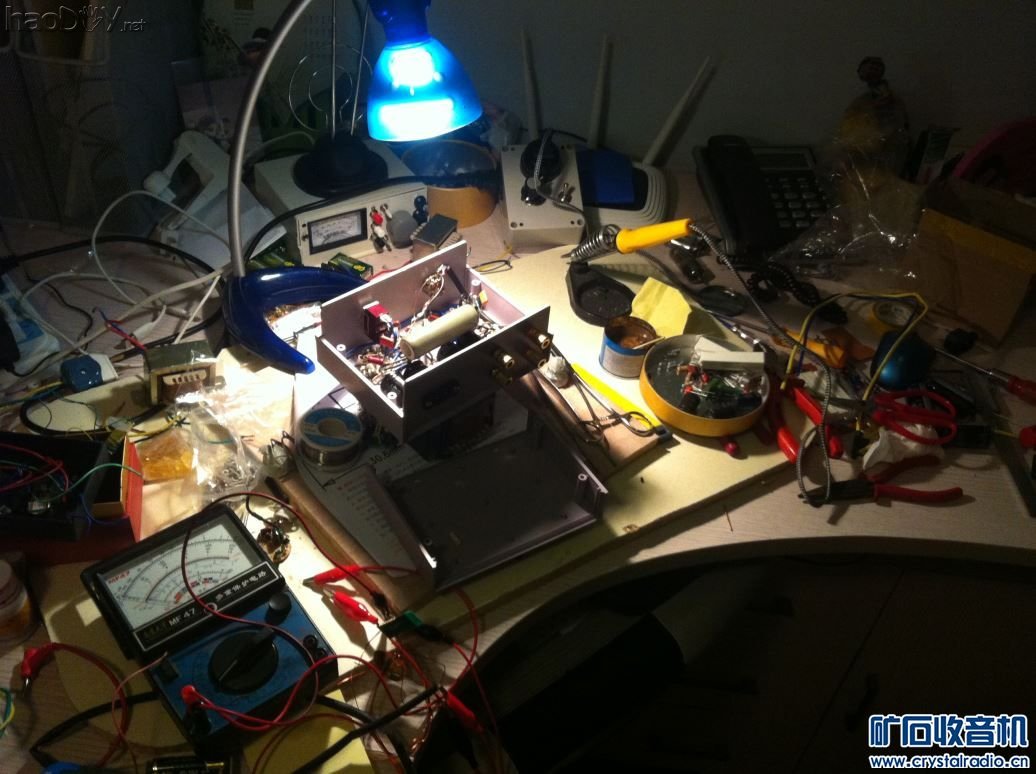

PS2:顺便秀一秀我的临时工作室(脏乱差)【参赛】6E2电子管电平指示器(6G2放大)

【参赛】6E2电子管电平指示器(6G2放大)

【参赛】6E2电子管电平指示器(6G2放大)
