【参赛】氖气音量指示器

时间:2017-05-28 22:06来源:www.crystalradio.cn 作者:幸福~苹果 点击:
实验视频: http://player.youku.com/player.php/sid/XMTQxNDQ0MDEzMg==/v.swf 该作品除了外壳是本坛老兵记忆坛友帮忙弯折的以外,全部是自己完成的。外壳开孔是用锉刀和手电钻完成的。电路图中升压部分参照了国外的升压电路,已经在原文中标示好了出处。 补

【参赛】氖气音量指示器
【参赛】氖气音量指示器
【参赛】氖气音量指示器
【参赛】氖气音量指示器
【参赛】氖气音量指示器
实验视频:
http://player.youku.com/player.php/sid/XMTQxNDQ0MDEzMg==/v.swf
【参赛】氖气音量指示器
【参赛】氖气音量指示器

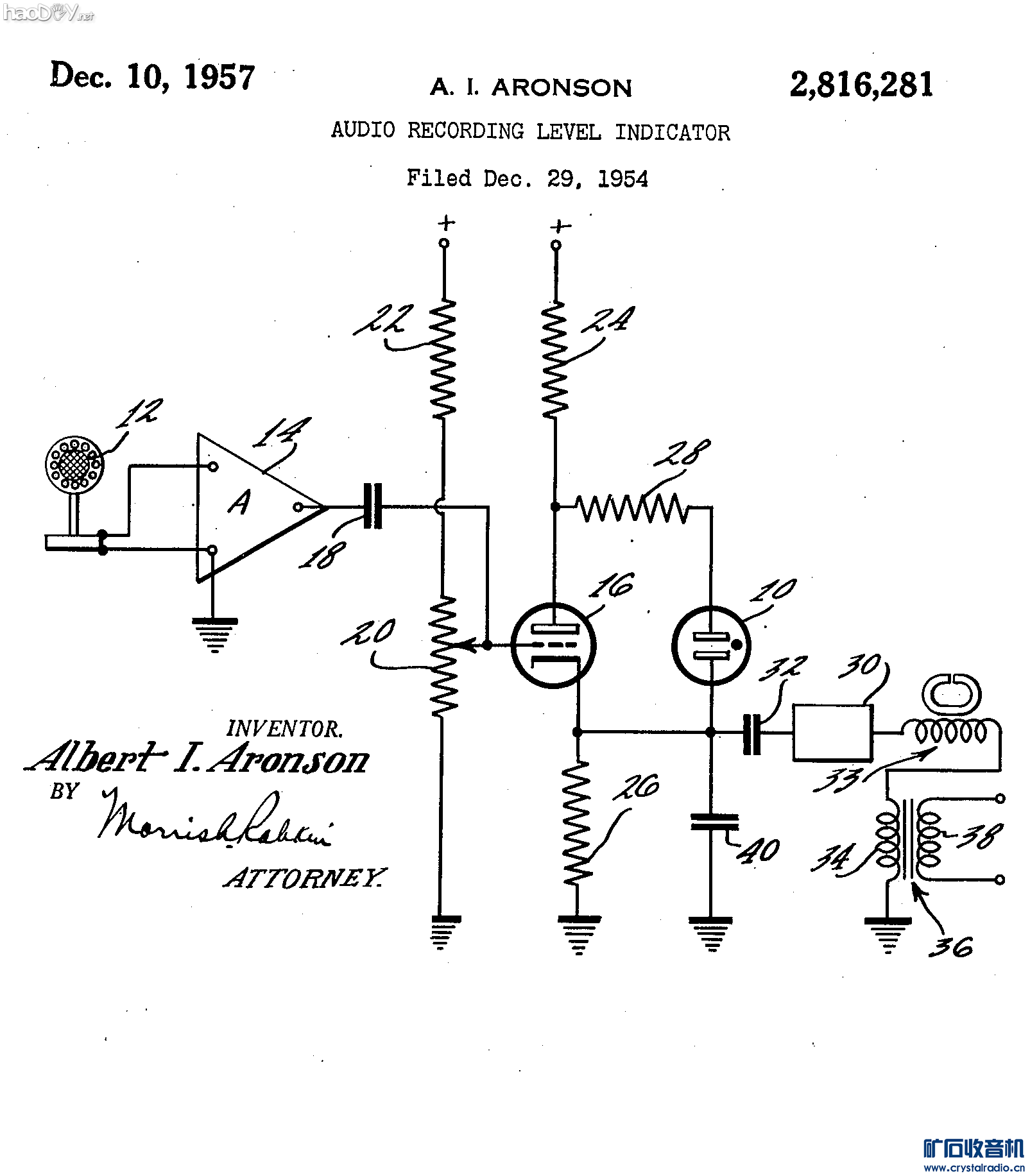

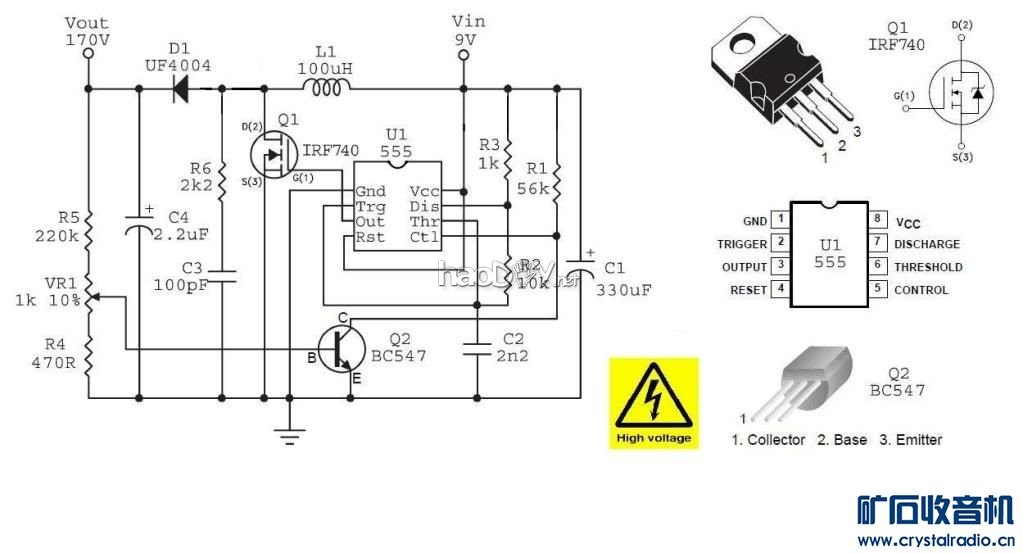

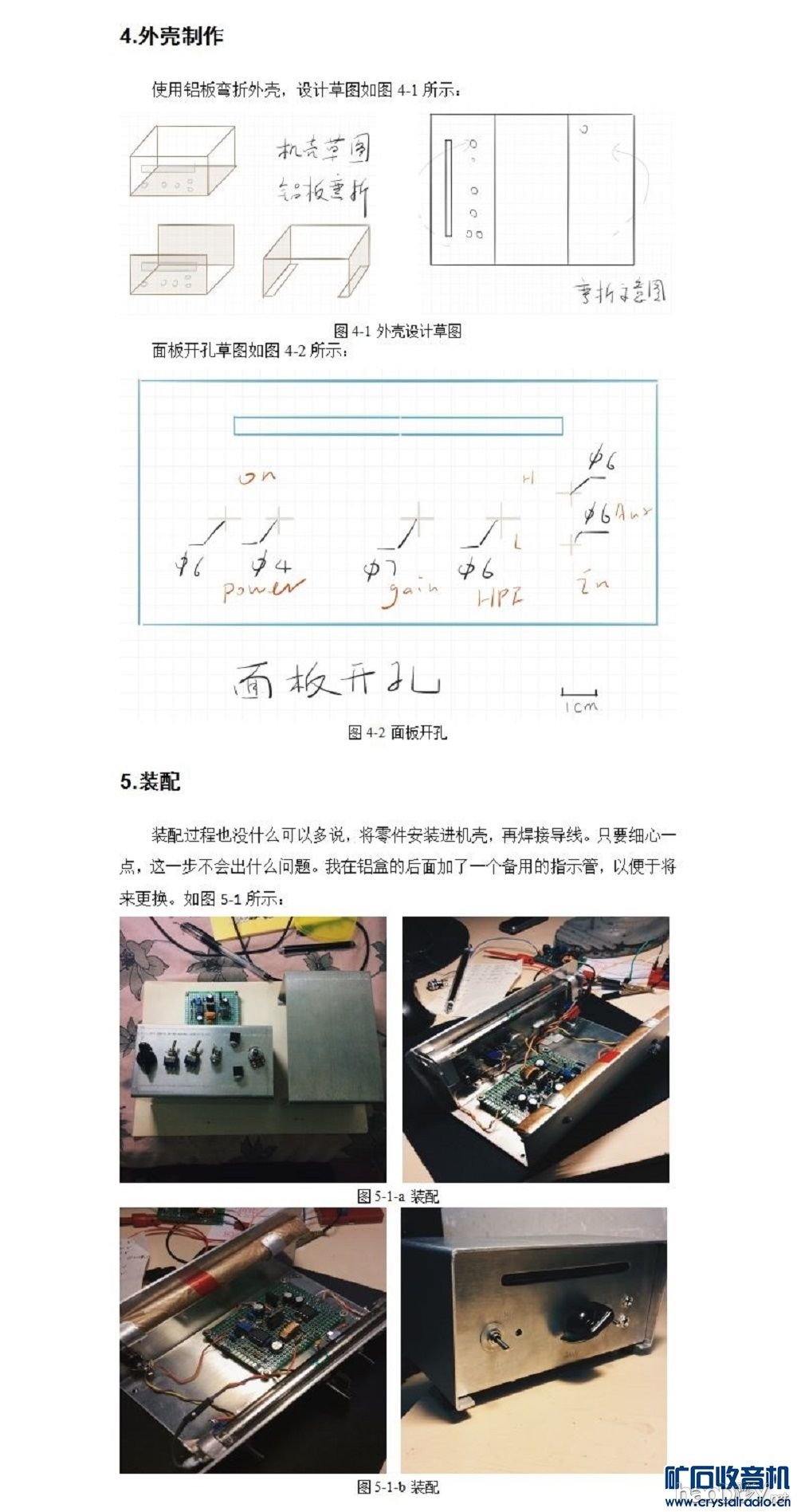

该作品除了外壳是本坛“老兵记忆”坛友帮忙弯折的以外,全部是自己完成的。外壳开孔是用锉刀和手电钻完成的。电路图中升压部分参照了国外的升压电路,已经在原文中标示好了出处。

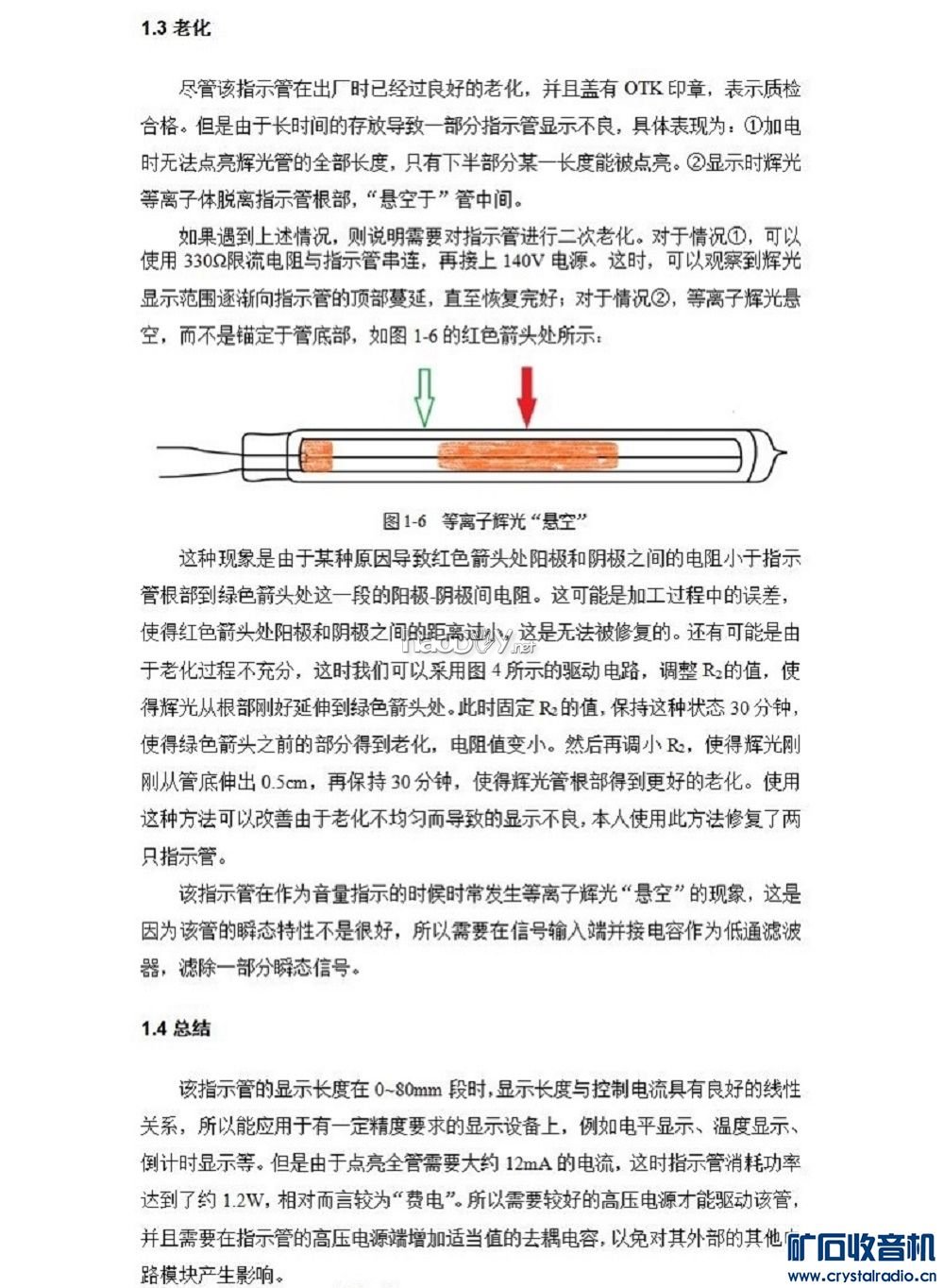

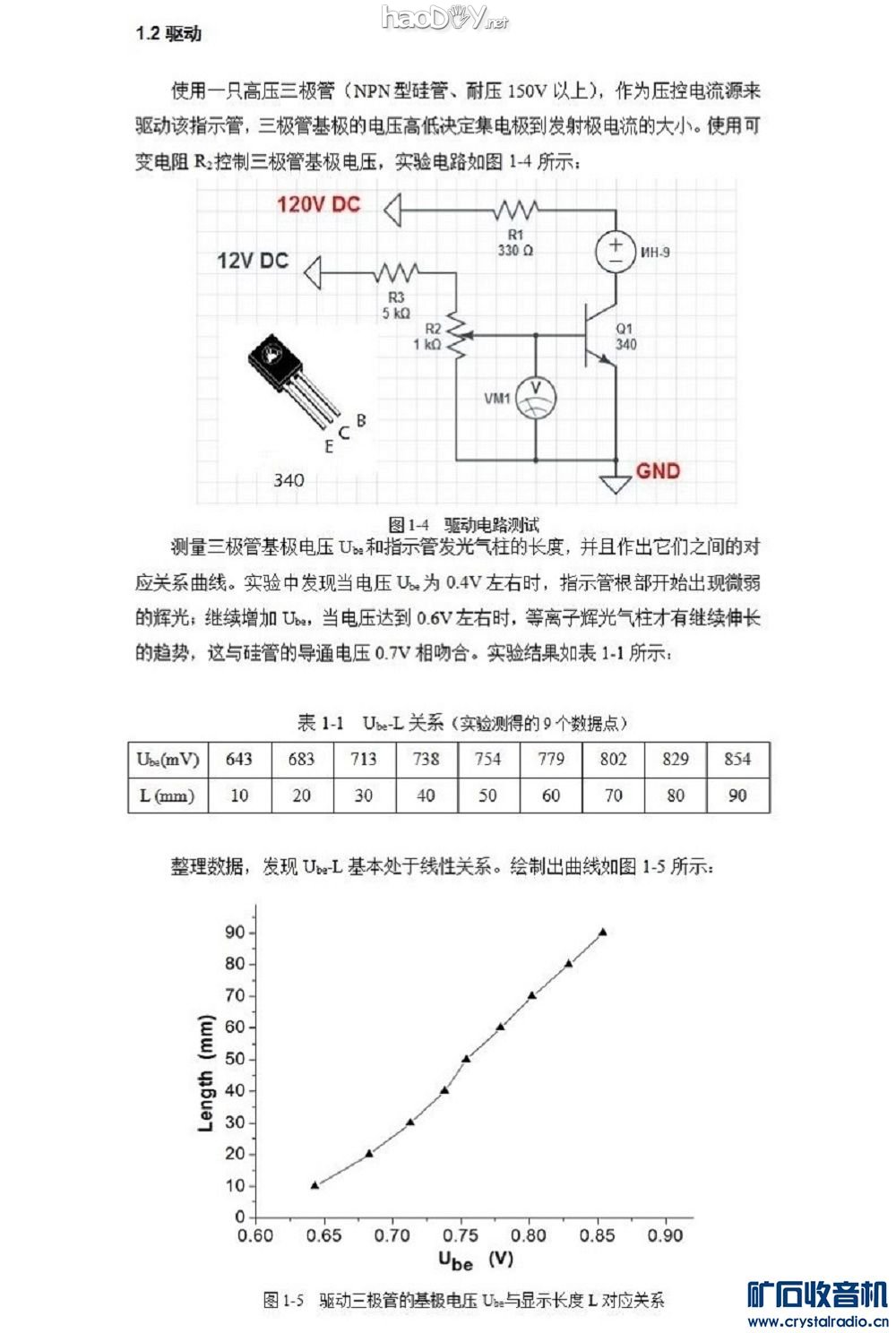

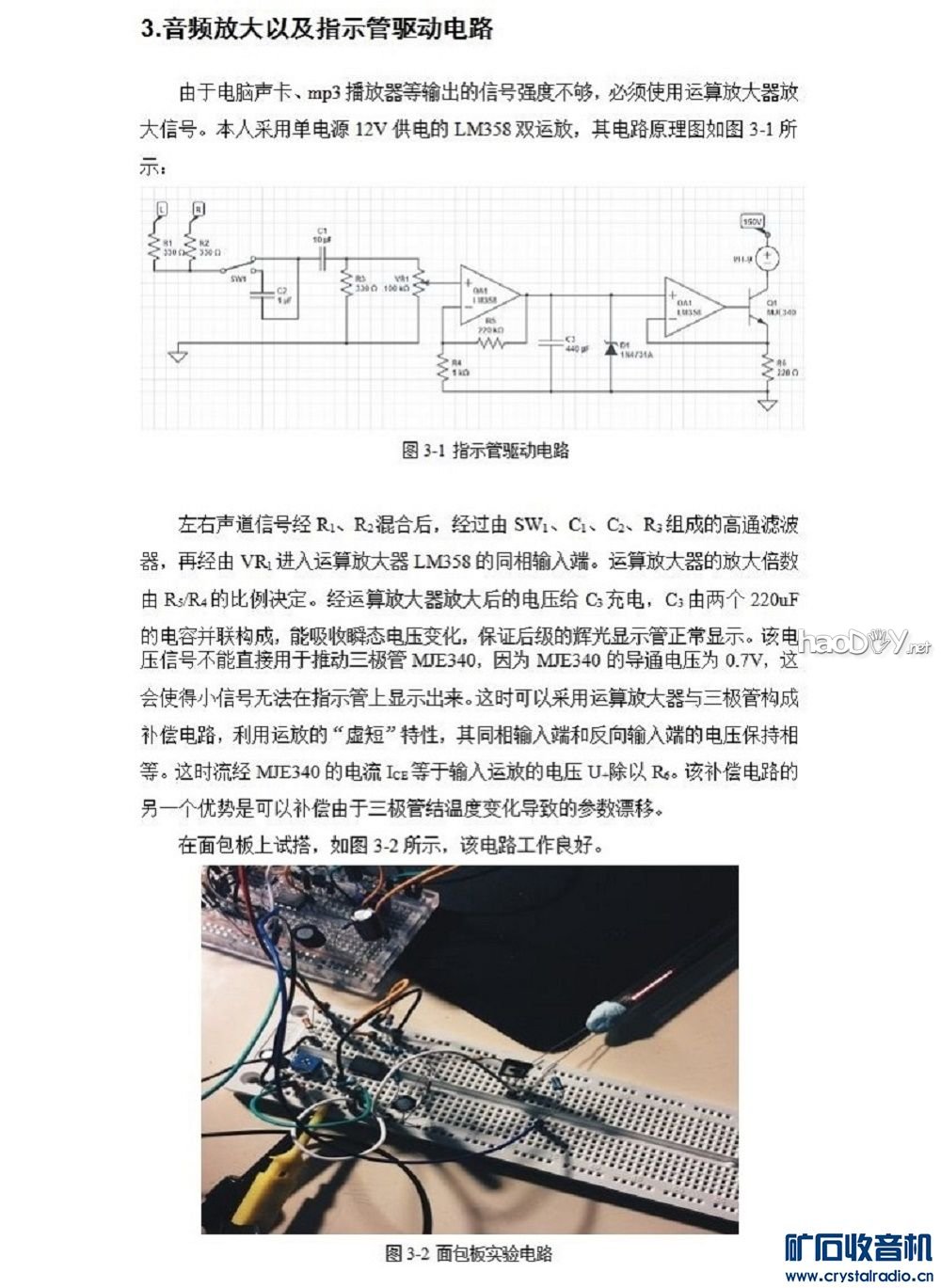

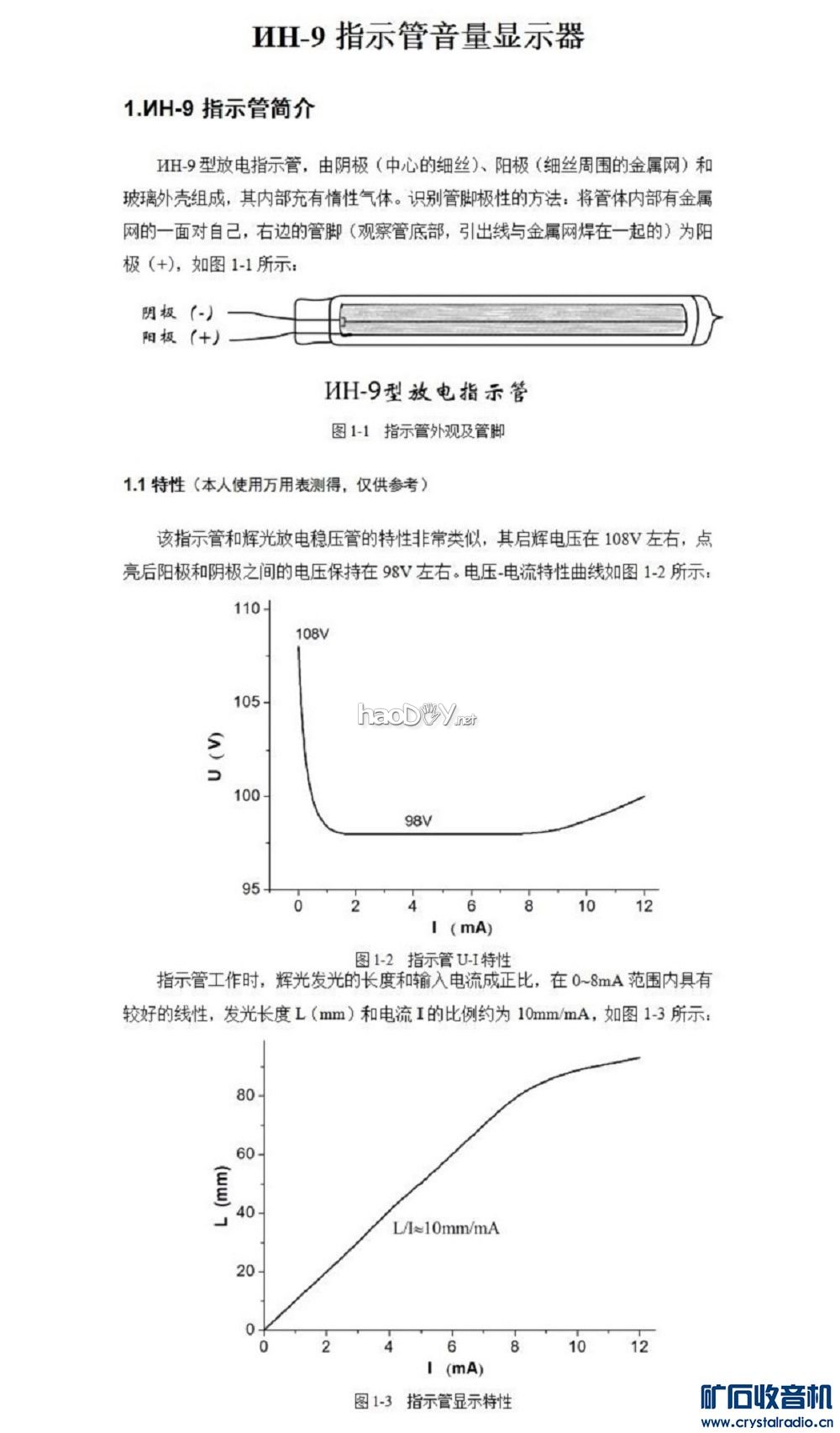

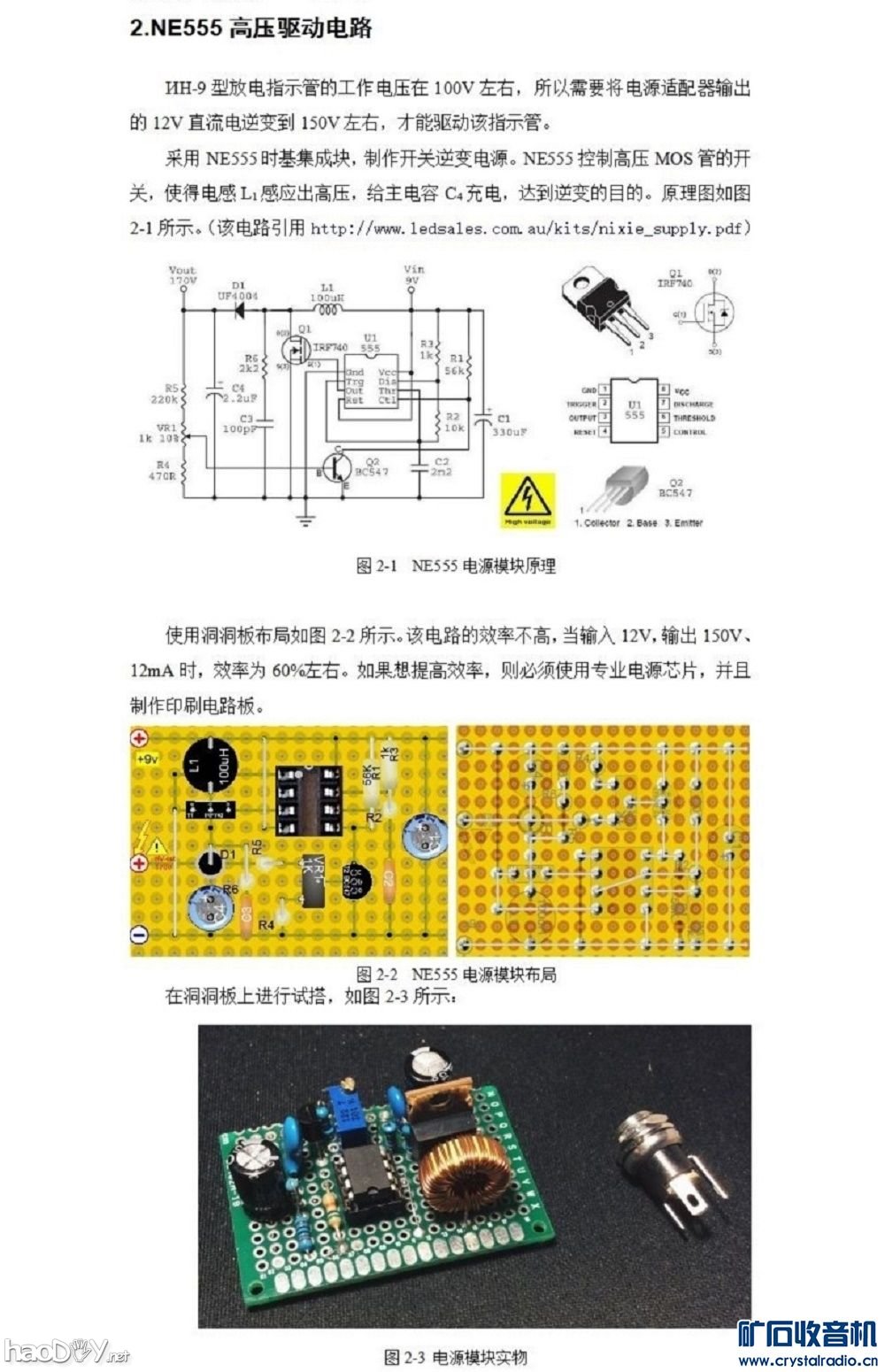

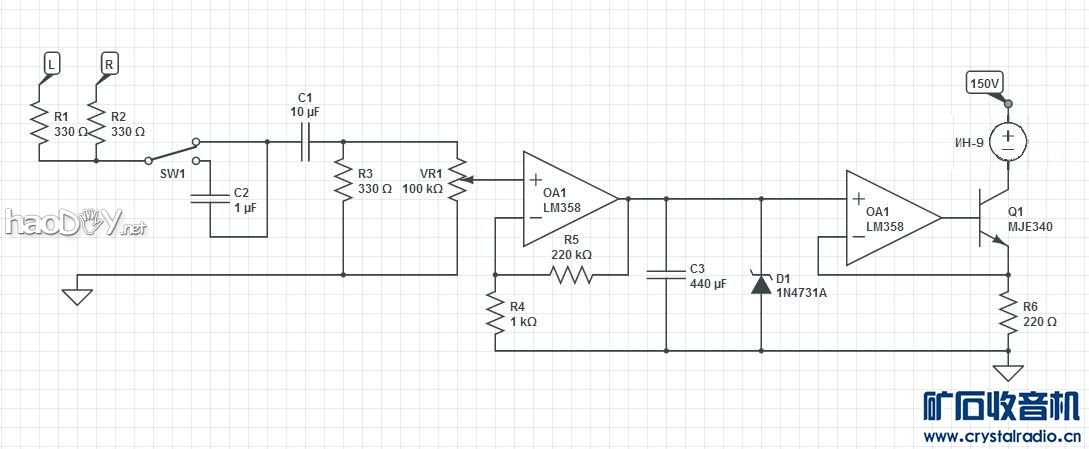

补充高清电路图:
【参赛】氖气音量指示器
【参赛】氖气音量指示器

补充内容 (2016-1-15 16:57):
更多大图在18楼:
http://www.crystalradio.cn/forum ... 7&fromuid=21613

补充内容 (2016-1-20 15:27):
新补充电路图在39楼:
http://www.crystalradio.cn/forum ... 3&fromuid=21613

补充内容 (2016-1-22 13:56):
按照本坛 “无色电波” 坛友的指点,在第一级运放前加入直流偏置电路,以抵消运放的输入失调电压。改进以后使得显示灵敏度有了很大的提高。具体见帖子:http://www.crystalradio.cn/thread-823947-1-1.html

补充内容 (2016-1-23 21:55):
今天去电子城买了进口LM358运放,原电路输入端不加偏置电压也能正常工作啦。
46楼帖子更新了资料,电路图有小改动。
http://www.crystalradio.cn/forum ... &ptid=815758...

补充内容 (2016-1-23 21:55):
http://www.crystalradio.cn/forum ... 4&fromuid=21613

补充内容 (2016-1-24 09:45):
47楼新上了一张元件清单:
http://www.crystalradio.cn/forum ... 4&fromuid=21613

补充内容 (2016-2-16 23:12):
关于驱动辉光显示管的高压三极管的一点新知识补充:
http://www.crystalradio.cn/forum ... 0&fromuid=21613

确实如此,老磁带录音机有带氖管用于指示是否失真。


【参赛】氖气音量指示器

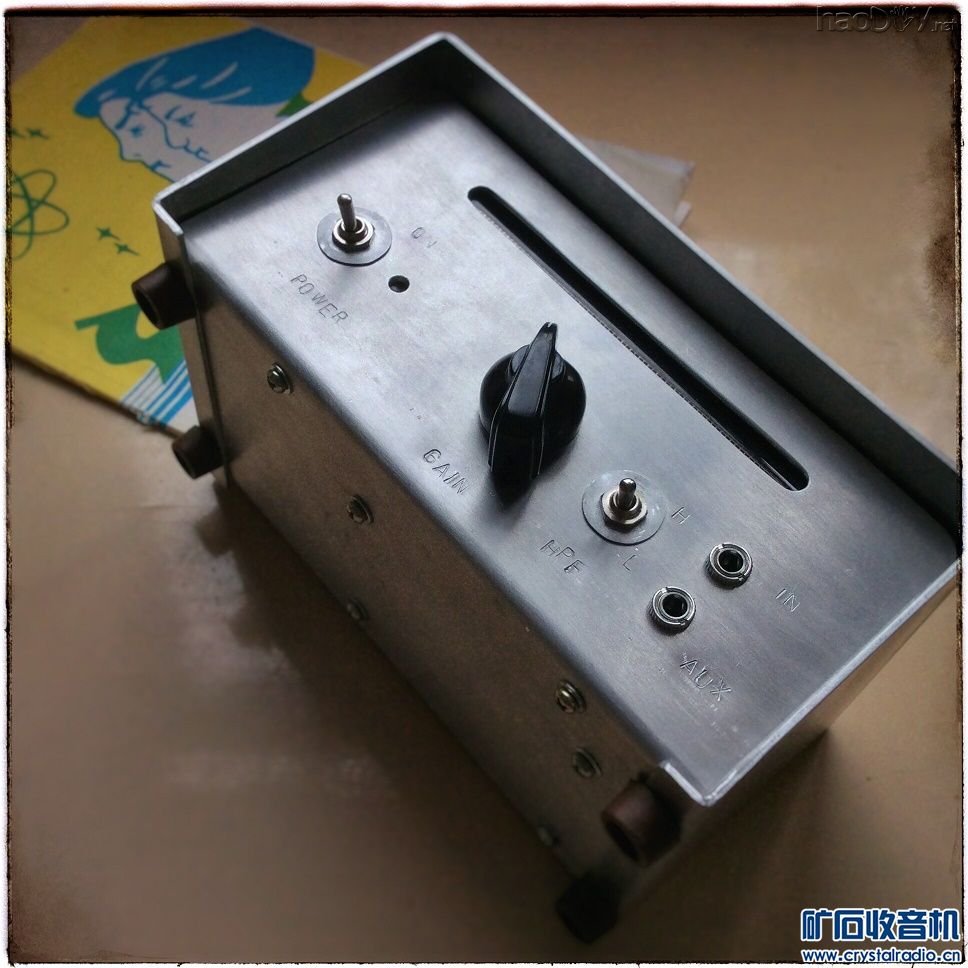

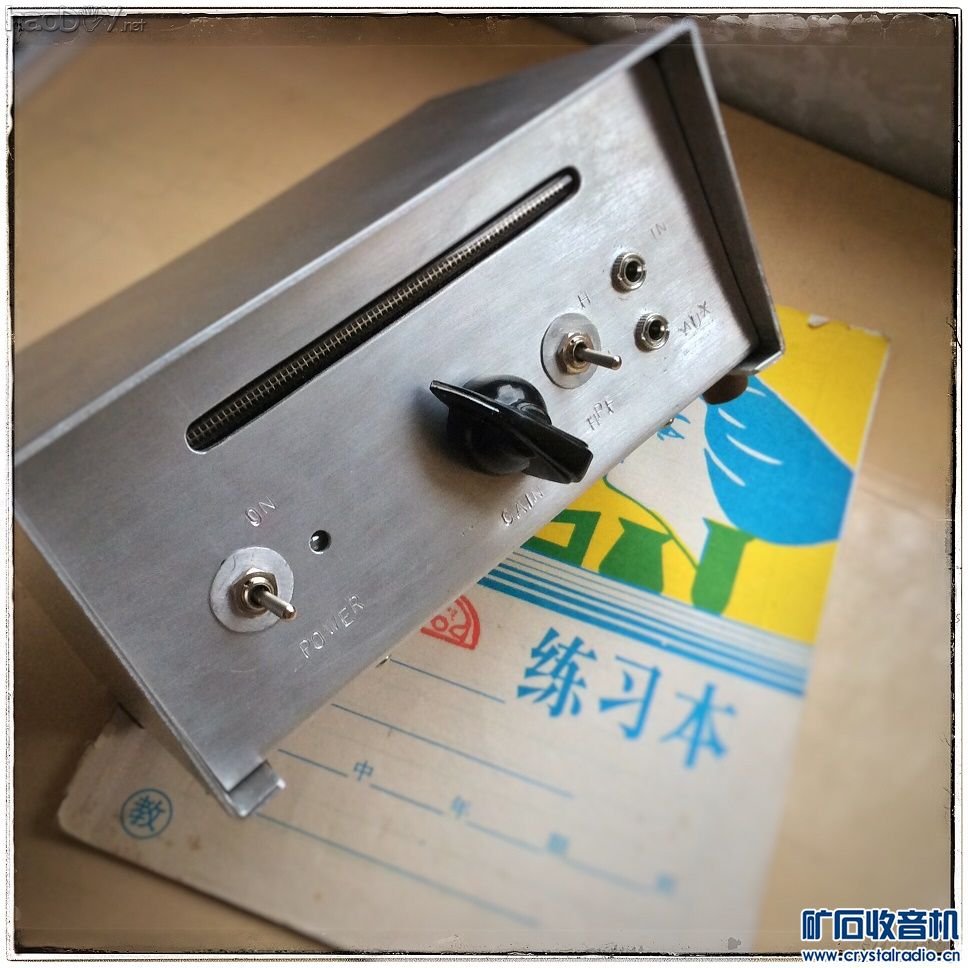

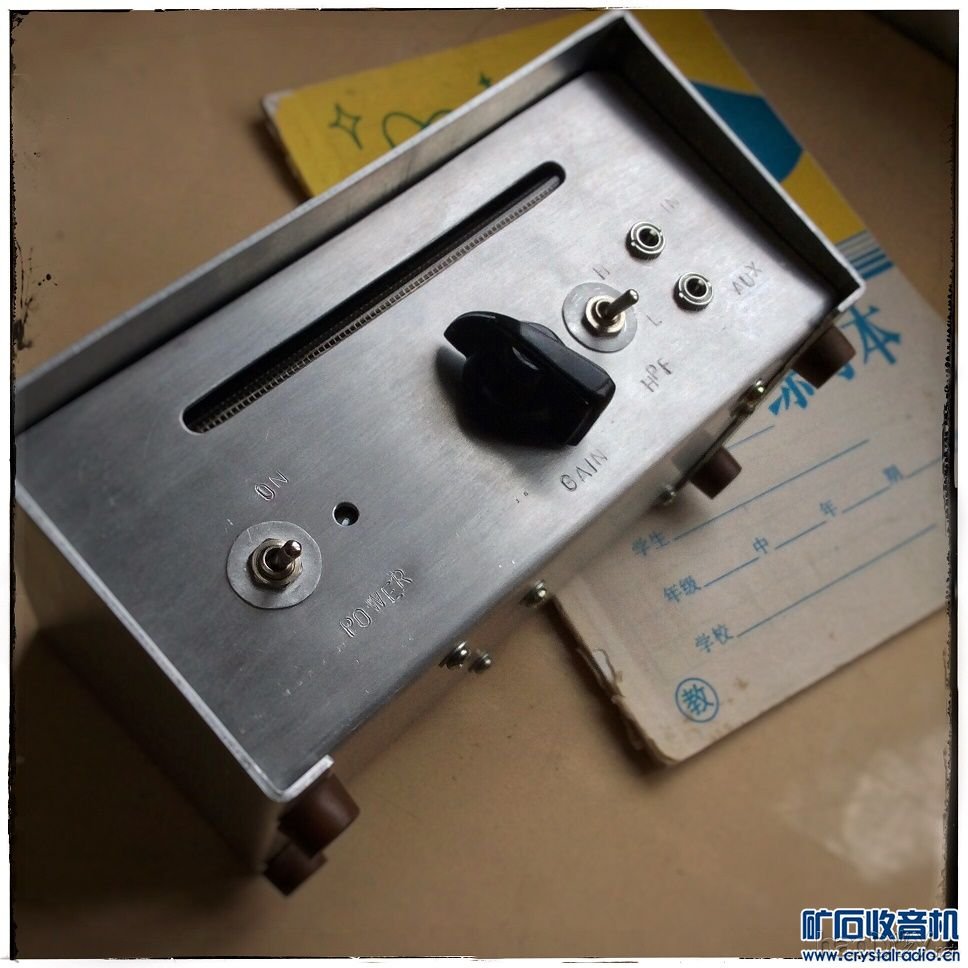

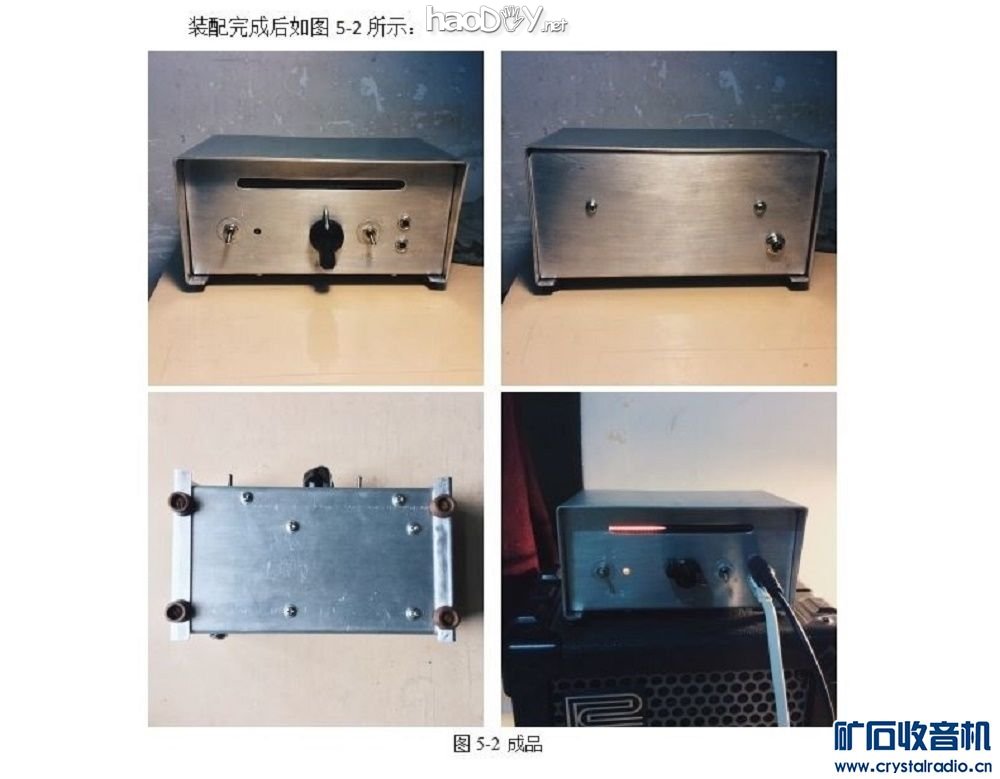

外观图片:
【参赛】氖气音量指示器
【参赛】氖气音量指示器
【参赛】氖气音量指示器

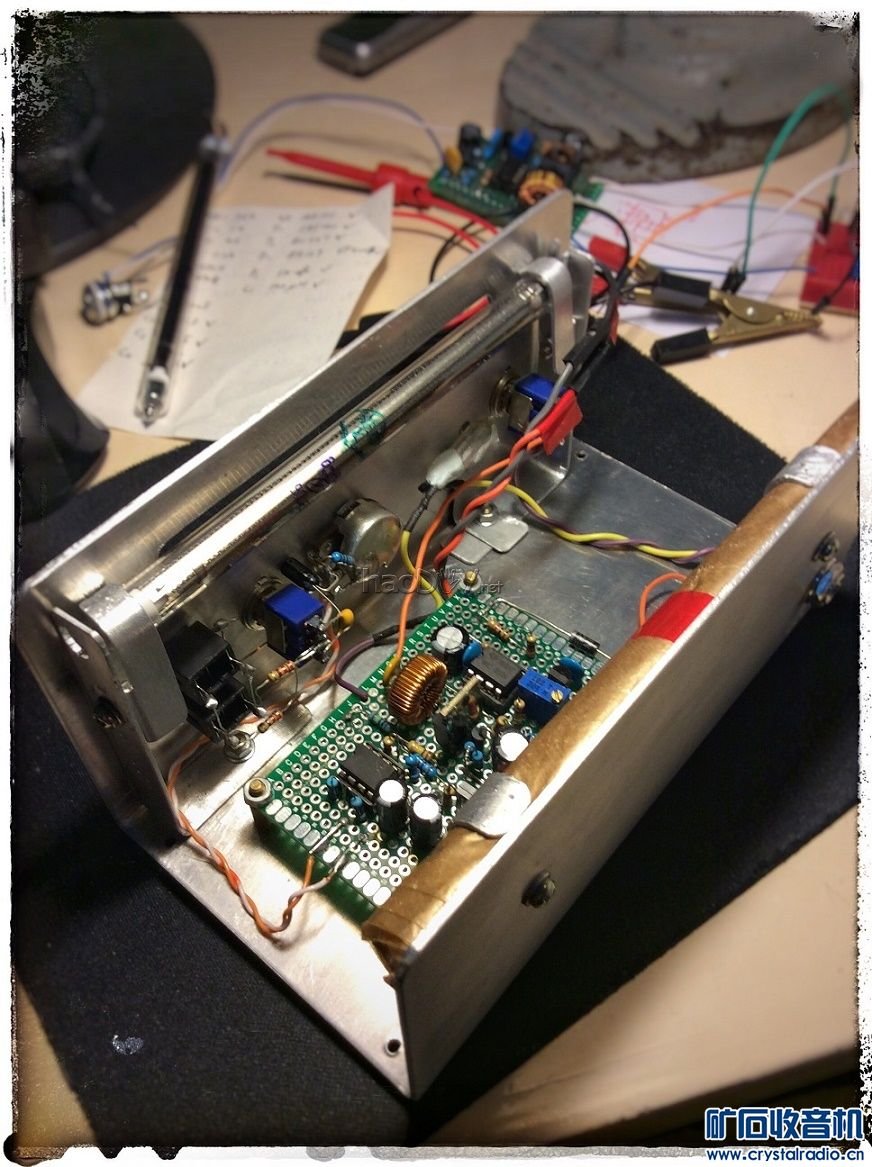

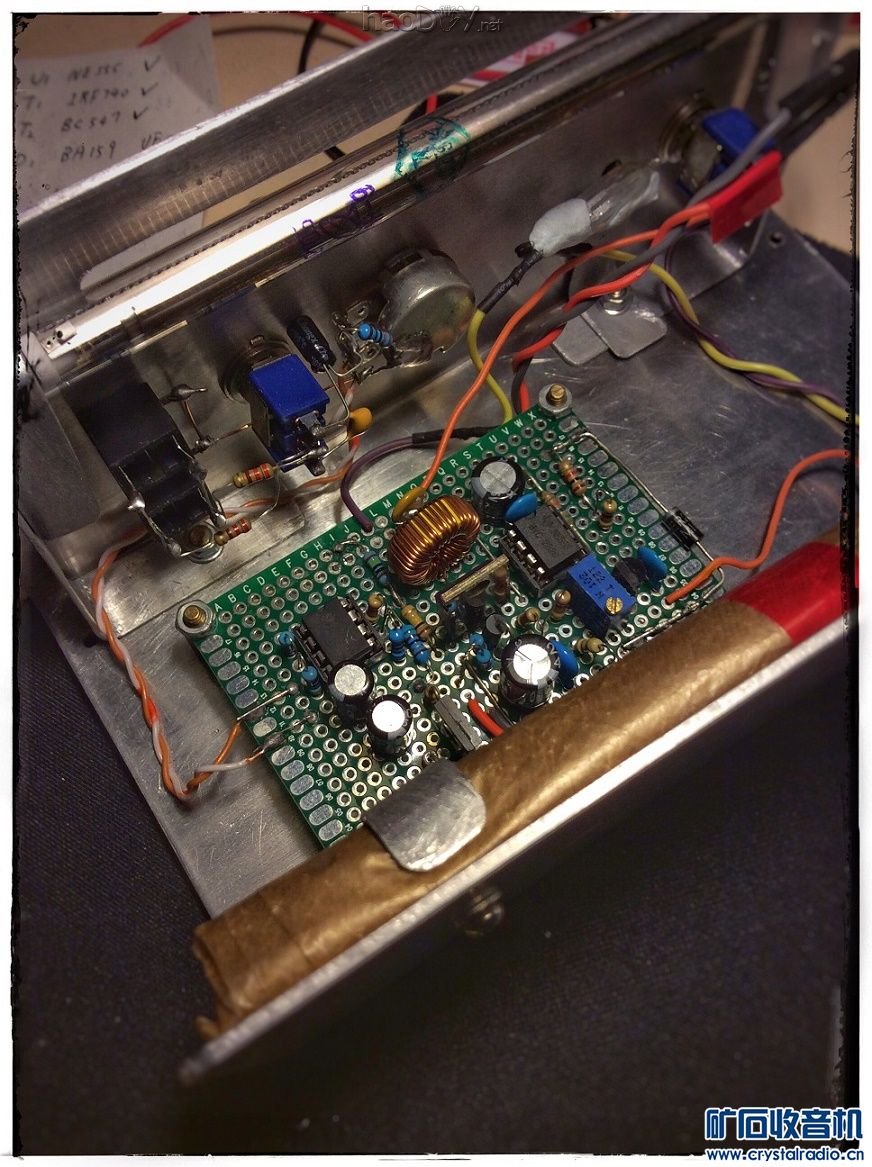

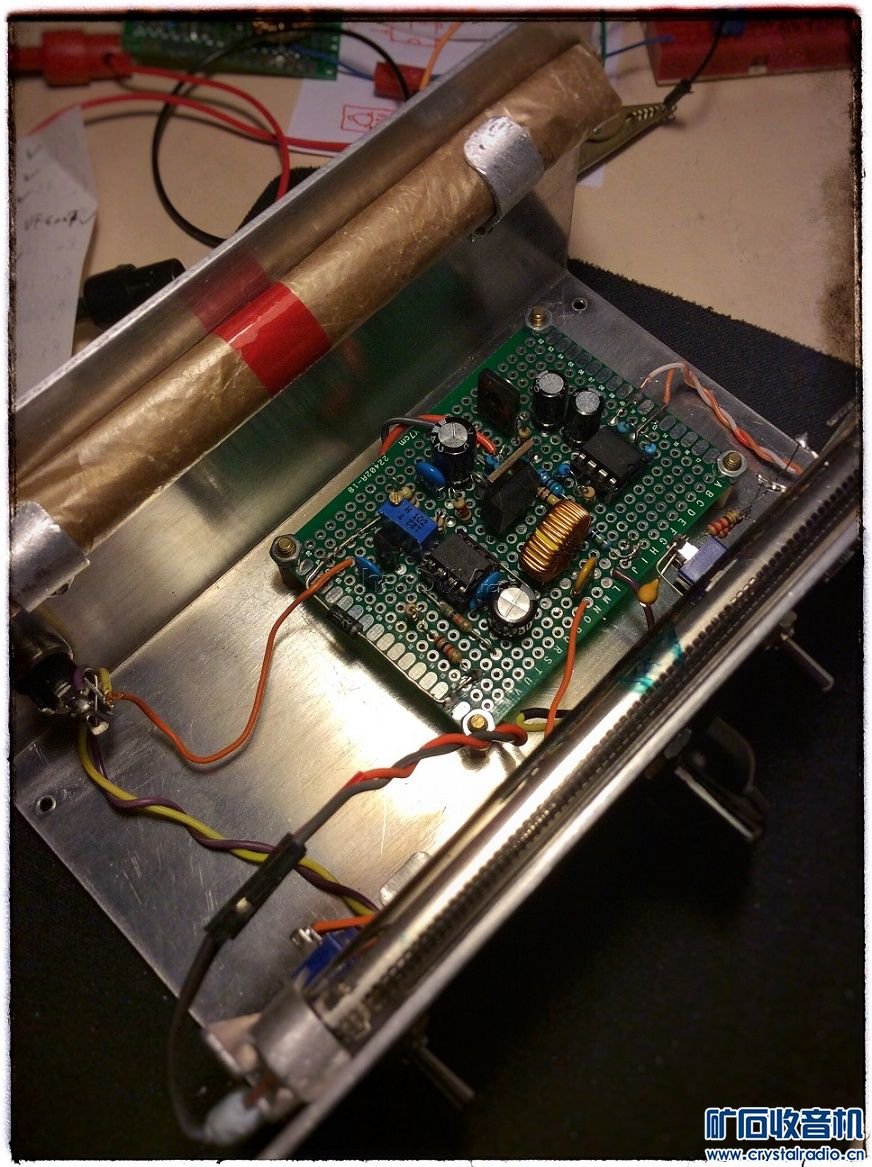

内部图片(机壳内后面板上固定的是备用指示管,用油纸包住。):
【参赛】氖气音量指示器
【参赛】氖气音量指示器
【参赛】氖气音量指示器

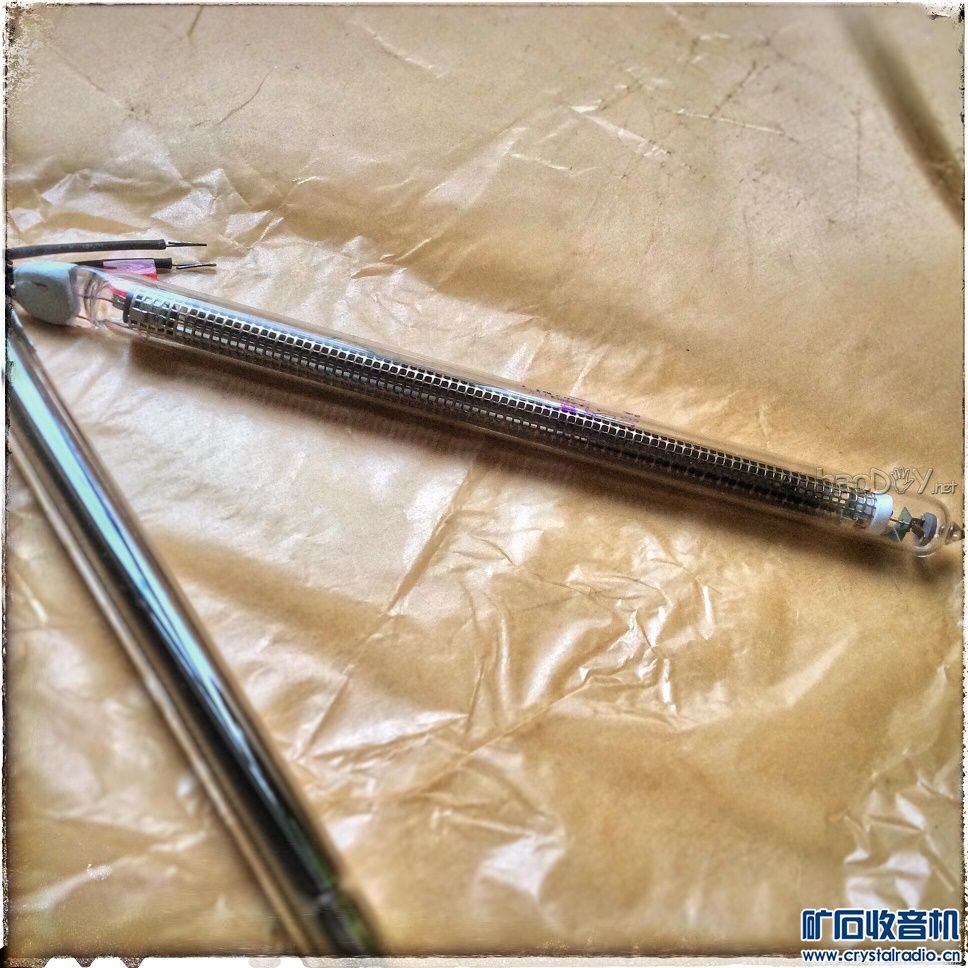

指示管图片:
【参赛】氖气音量指示器
