这个作品我投入了很多创意，在用洞洞电路板计划的时辰我就思量好了它的样子，摆在桌上很悦目，我的一个伴侣很喜好这个电子钟的重要节日提示成果，其后又奖励我的才能、对我和我的作品美言惊叹，功效我架不住糖衣炮弹只好把这个电子钟送给了他。此刻大概就摆在他家的书桌上或是借花献佛被送给了他心怡的女生。

采购时刻

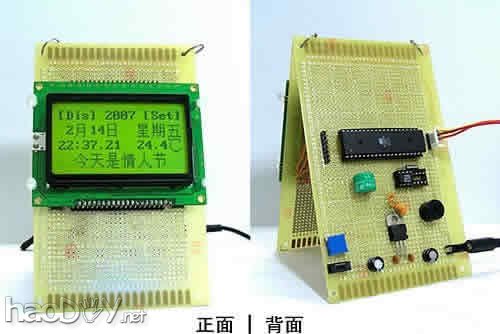

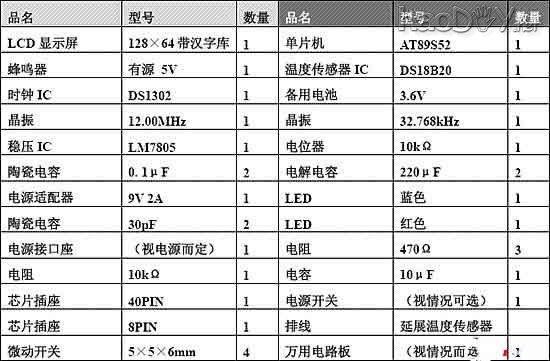

　　此刻是拿单买货时刻，我喜好这个环节，由于先容时提到的诸多成果把这个电子钟搞得伟大又隐秘，而细看元器件表才知道没有几样对象，如表 2所示。要担忧的只是组装他们的进程。留意 12864LCD表现屏要带汉字库且支持串行通讯的，这长短常重要的。市场上有很多差异厂商出产的此系列表现屏，只要主节制芯片沟通就可以，它们是 ST7921、ST7920。表现屏的技能资料是很重要的数据，卖表现屏的商家城市将资料和表现屏一并出售的，买屏的时辰记得索取。我这里所先容的 LCD表现屏也许和你卖到的表现屏资料上说的参数及接口方面有所差异，这时要以商家提供的资料为准，说明一下道理找到正确的毗连要领。我是用两片万用电路板做成桌面台历的样子，如图 5所示，要是你不喜好就按照现实环境把它计划成壁挂式或用绳子绑在窗户上。我上文曾说过各制作是彼此独立的，仿佛这话有一点说大了，由于我不得不为了节减时刻而略写一些，温度传感器 IC、时钟 IC尚有上一个制作已经先容的很具体的元器件这里我不能再一再了，否则显得我有写文章凑字数的阴谋。

制作进程

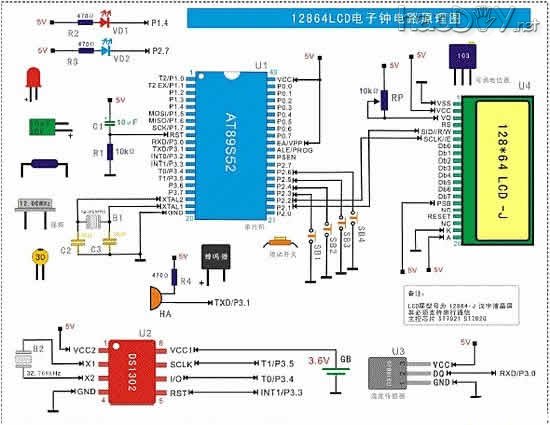

　　元件买返来了吗？卖元件的老板和你混个脸儿熟了吧？不消砍价就打折卖给你了吧？我就曾到达这样的结果。凭证老例在制作之前应该先先容一下电路道理，单片机怎么说道理呢，就是按措施运行的，要是讲措施还不如直接看源代码，这样来说只能从成果接口聊一点了。图 6是 12864LCD电子钟电路图，中间是单片机的最小体系电路，右边是 LCD表现屏，它们之间是用的串行接口，接线不多，制作时会简朴一些。

图 6点击可放大

　　除了 LCD表现屏之外照旧有一些对象必要说起。对按键的潜匿是我这个计划的一个特点，把 LCD表现屏牢靠在按键上面着实挺不轻易的，健壮水平也欠好。假如不想这样计划就把按键对应的摆在 LCD表现屏四边上吧。有两个 LED的电路，蓝色 LED是跟着时钟的秒走时而闪烁，赤色 LED是调时操纵时的指示灯。我感受挺悦目标，假如你嫌太俗可以不接，不会影响体系事变。
　　按键应该最后焊接，有很多伴侣的船都停留在此。焊接按键之前开机运行一下，测试按键在 LCD表现屏上的对应位置，确定无误后再焊接。着实可以不管它，当统统焊好后在措施的接口界说内里修改，在没有弄懂编程之前提议不要这样做。
事变道理
　　AT89S52、DS1302、DS18B20，这些认识的名字在这个制作中一样存在。差异的是 LED和 LCD的区别。LCD表现屏的内部已经有专用节制器芯片将屏幕上的液晶点驱动起来了，我们只要按它的要求送入指令和数据就可以了，不会像 LED 点阵屏那样对每一个点的表现都要劳神。体系通电后照旧先表现开机画面，这次屏幕比 3208LED表现屏大得多了，表现的内容也多了。开机符号表现 2秒后直接进入时刻表现措施，这次单片机照旧会不绝地从时钟芯片、温度传感器中读出动态数据送入 LCD表现屏表现。这次单片机轻闲很多，由于没有编写闹钟部门的措施，以是 DS1302中的 RAM空间没有被用到，天然也不消读取闹钟的数据。LCD表现屏上的表现数据在不写入的时辰依然存在，这和 LED表现屏是完全差异的，以是分钟数据可以 1分钟革新一次，而年纪据可以 1年革新一次。这样单片机可以腾出空来干点此外工作。公历节日提示成果是风趣的家伙，每一天 LCD表现屏的最下边城市跳出很多莫名其妙的节日，这些节日数据是事先存放在单片机内部 8KB的 ROM单位里的，由于节日是牢靠的，在措施计划时就已经确定了它们，在《无线电》配刊光盘里可以找到12864LCD电子钟的源措施，在源措施里可以找到节日界说的代码。节日的名字和日期都是可以窜改的，试试为本身的生日编写一个眷念日。
行使声名
　　由于没有闹钟成果，以是操纵上简朴很多，按键的操纵只是调解时刻。按键界说是：左上角（SB1）、左下角（SB2）、右上角（SB3）、右下角（SB4）。第一次行使时必要手动初始化时钟芯片，要领是在开机后同时按下 SB2和 SB4两个按键。当赤色 LED点亮时再转为同时按下 SB1、SB2和 SB4三个按键，长按 3秒后屏幕将表现：“初始化乐成！2007-1-1 00:00.00”。
　　在正常时刻表现状态按下 SB3键即可进入调时状态，在调时状态里按 SB2和 SB4举办加减调时，按 SB3进入下一项调解，按 SB1则退出调时。在时刻表现状态长按 SB1即可表现电子钟的计划时期和版本号，铺开 SB1则退回时刻表现状态。
　　更具体的声名书可以在本期《无线电》的光盘里找到。和 3208LED电子钟比起来，这个制作的成果会显的少了一些，不外不要紧，单片机是机动、自由的天使，只要我们进级措施就可以拥有更好的成果，以是不消太在乎此刻有的成果，目光要放远一些。
练武场
　　31个字节的 RAM空间、蜂鸣器、4个调时用按键就存在，而为什么没有计划闹钟成果呢？我想各人应该会把这当成一种遗憾。假如我把工作做的太美满了，就侵害了你承前启后的机遇。有 3208LED电子钟里是有闹钟成果的，你可以参考它的实现要领来富厚 12864LCD电子钟的成果。假如你真的实现了它看你可以学到什么，至少你看懂了两个电子钟的源措施和事变流程，找到了闹钟部门的相干措施，知道怎样将它移植到 12864LCD电子钟上来，还要为新的闹钟措施写一个闹钟调时的操纵界面。不消想了，做到这些你就已经不菜了。
