diyAT89C2051数字钟制作

时间:2013-01-13 18:31来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

 一、声名
89C2051数字钟,节制芯片回收AT89C2051,数码管回收3只两位赤色的共阳型LED数码管,表现清楚亮度高,由于是扫描的表现方法,以是各个数码管的abcdefg各脚回收了总线并联,窜改R1-R7的电阻值可以改变表现亮度。S1按纽用于校准时刻,按住2秒以长进入校准时刻状态及换档和退出,快速点触用于调理时刻数值。本电路又增进了一个3V的备用电池,停电时AT89C2051回收备用电池供电,时钟不会遏制,但数码管不表现,来电后备用电池失去浸染,AT89C2051回收外部电源供电,数码管正常表现。
留意:数码管如表现不正常,请断开电源,拿掉备用电池,再从头装上后,通电即规复正常。

二、参数
供电电压:DC6-12V
保举电压:DC9 V
备用电池:CR2032 (3V)
事变电流:35mA(外接电源供电)
待机电流:1.2 mA(备用电池供电)

提供制作套件接待购置 ?ProductID=94

三、元件清单:





位号

名称

规格

数目







电阻

470

8







电阻

10k

2







电阻

4.7k

6





C1

电解电容

220uF

1







电解电容

10uF

3





C4

瓷片电容

104

1







瓷片电容

30

2







二极管

1N4148

3







发光二极管



4







三极管

9012

6





IC1

集成电路

78L05

1





IC2

集成电路

AT89C2051

1







集成电路插座



1











3







导线(自备)









X1

接线座



1





Y1

晶振

12M

1





S1

轻触按键

6X6X10

1





BT1



CR2032

1









70X90

1





四、源措施:(请到这里下载?SoftID=66)

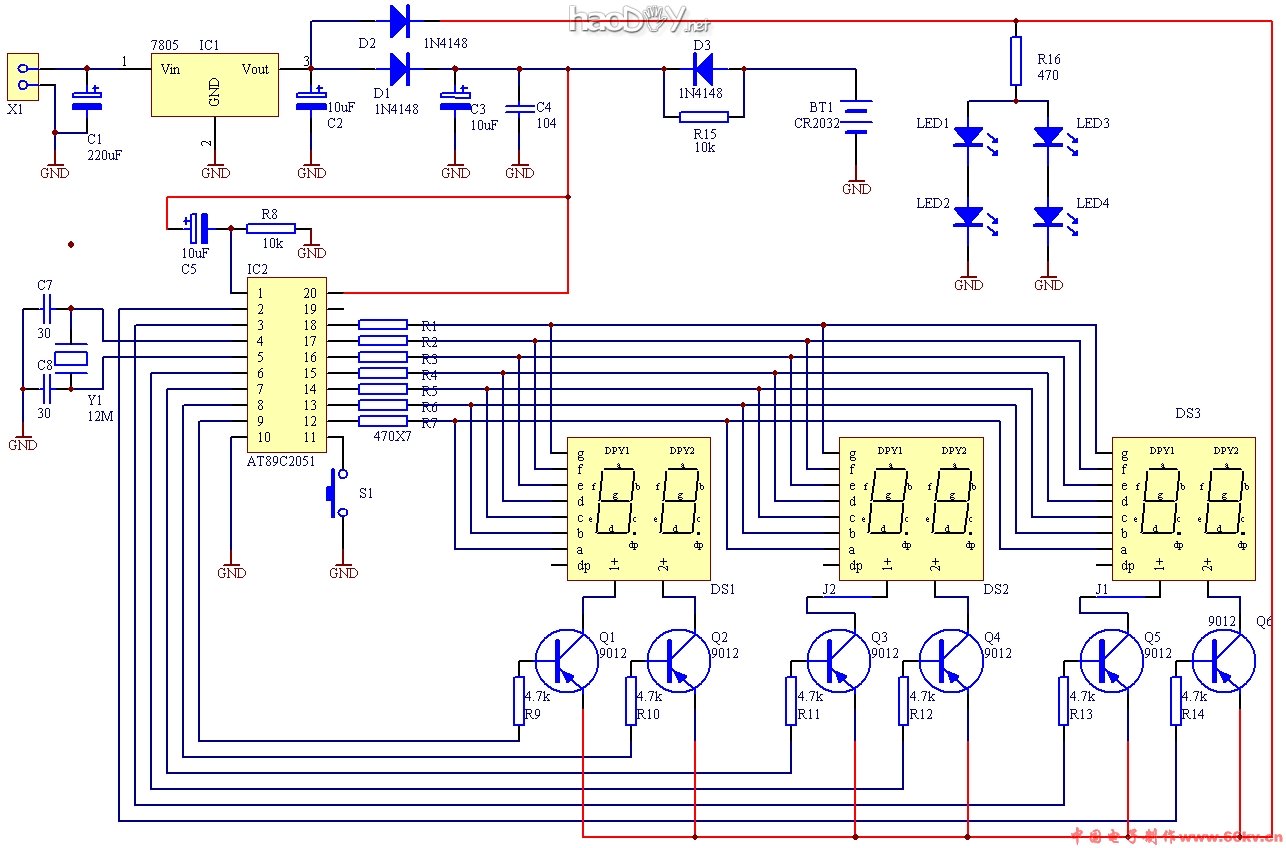

五、电路图:



diyAT89C2051数字钟制作



diyAT89C2051数字钟制作
