GPIO控制RGB彩色LED灯

时间:2017-07-04 21:13来源:本站 作者:haodiy 点击:

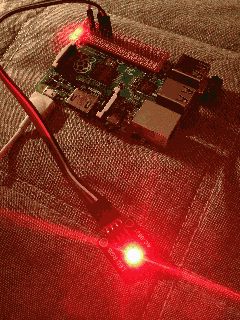

上一篇我们学会如何通过PWM来控制LED的亮度,这次我们还是利用PWM来控制一个RGB彩色LED灯来显示各种我们想要的颜色。最终效果树莓派GPIO入门03-GPIO控制RGB彩色L



GPIO控制RGB彩色LED灯



树莓派GPIO入门03-GPIO控制RGB彩色LED灯

硬件

彩色RGB二极管。我用的是淘宝买的带4根引脚的S801。你也可以用别的原理都是一样的。

杜邦线4条。3根连接红色绿色蓝色,还有一根连接树莓派5V电源引脚。



GPIO控制RGB彩色LED灯

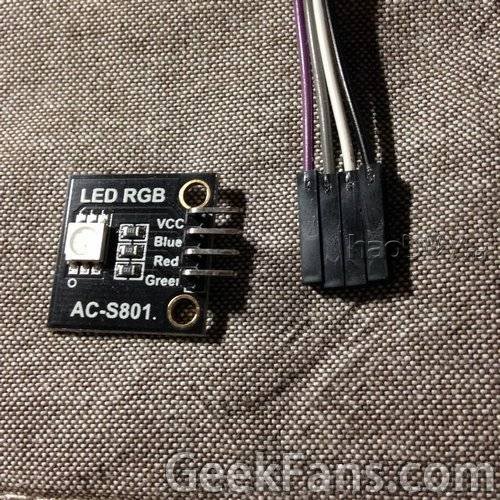

硬件图

原理说明

这个RGB彩色LED里其实有3个灯,分别是红灯绿灯和蓝灯。控制这三个灯分别发出不同强度的光,混合起来就能发出各种颜色的光了。 LED灯上的4根引脚分别是VCC,R,G,B。 VCC需要接到电源正极。我们把它连到树莓派的5V引脚上。 R,G,B分别是红绿蓝灯的负极接口。我们把它们连接到树莓派的GPIO口上。 然后跟前一篇一样,使用PWM来控制3个小灯的明暗程度即可混合出各种不同颜色的光。

硬件连接



GPIO控制RGB彩色LED灯

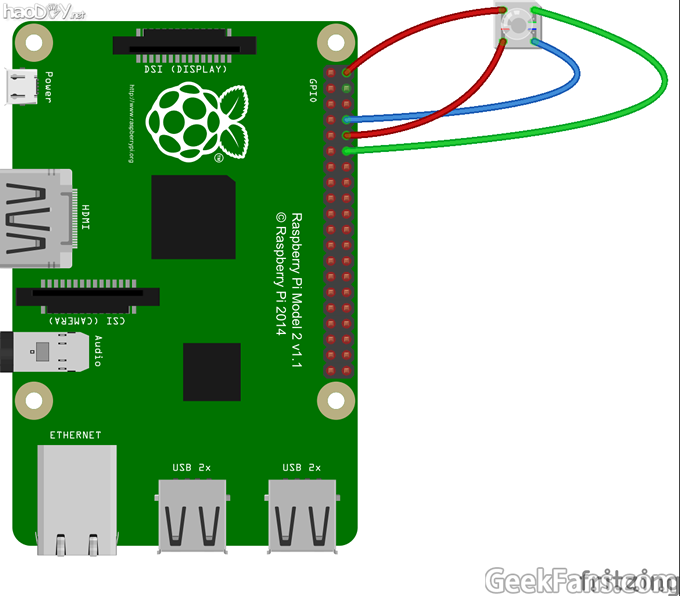

硬件连接图



GPIO控制RGB彩色LED灯

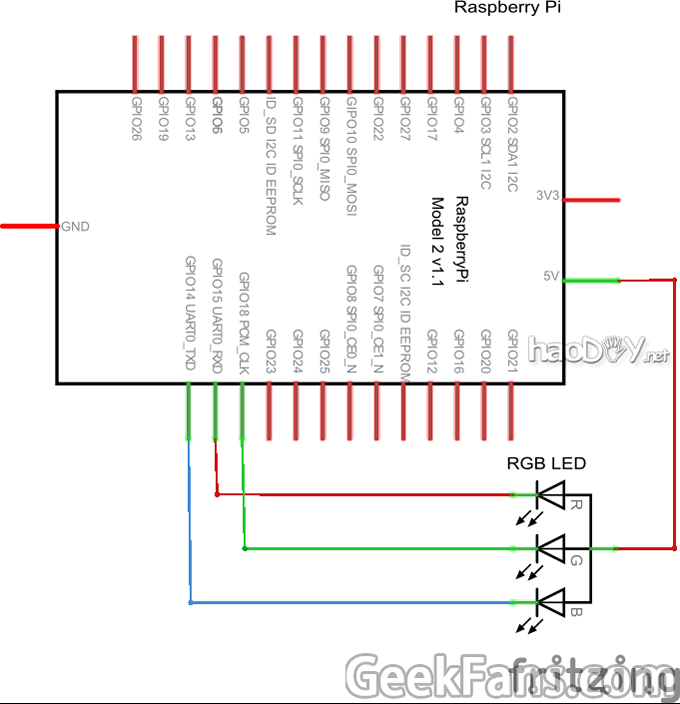

引脚原理图
代码:

#!/usr/bin/env python
# encoding: utf-8

import RPi.GPIO
import time

R,G,B=15,18,14

RPi.GPIO.setmode(RPi.GPIO.BCM)

RPi.GPIO.setup(R, RPi.GPIO.OUT)
RPi.GPIO.setup(G, RPi.GPIO.OUT)
RPi.GPIO.setup(B, RPi.GPIO.OUT)

pwmR = RPi.GPIO.PWM(R, 70)
pwmG = RPi.GPIO.PWM(G, 70)
pwmB = RPi.GPIO.PWM(B, 70)

pwmR.start(0)
pwmG.start(0)
pwmB.start(0)

try:

t = 0.4
while True:
# 红色灯全亮,蓝灯,绿灯全暗(红色)
pwmR.ChangeDutyCycle(0)
pwmG.ChangeDutyCycle(100)
pwmB.ChangeDutyCycle(100)
time.sleep(t)

# 绿色灯全亮,红灯,蓝灯全暗(绿色)
pwmR.ChangeDutyCycle(100)
pwmG.ChangeDutyCycle(0)
pwmB.ChangeDutyCycle(100)
time.sleep(t)

# 蓝色灯全亮,红灯,绿灯全暗(蓝色)
pwmR.ChangeDutyCycle(100)
pwmG.ChangeDutyCycle(100)
pwmB.ChangeDutyCycle(0)
time.sleep(t)

# 红灯,绿灯全亮,蓝灯全暗(黄色)
pwmR.ChangeDutyCycle(0)
pwmG.ChangeDutyCycle(0)
pwmB.ChangeDutyCycle(100)
time.sleep(t)

# 红灯,蓝灯全亮,绿灯全暗(洋红色)
pwmR.ChangeDutyCycle(0)
pwmG.ChangeDutyCycle(100)
pwmB.ChangeDutyCycle(0)
time.sleep(t)

# 绿灯,蓝灯全亮,红灯全暗(青色)
pwmR.ChangeDutyCycle(100)
pwmG.ChangeDutyCycle(0)
pwmB.ChangeDutyCycle(0)
time.sleep(t)

# 红灯,绿灯,蓝灯全亮(白色)
pwmR.ChangeDutyCycle(0)
pwmG.ChangeDutyCycle(0)
pwmB.ChangeDutyCycle(0)
time.sleep(t)

# 调整红绿蓝LED的各个颜色的亮度组合出各种颜色
for r in xrange (0, 101, 20):
pwmR.ChangeDutyCycle(r)
for g in xrange (0, 101, 20):
pwmG.ChangeDutyCycle(g)
for b in xrange (0, 101, 20):
pwmB.ChangeDutyCycle(b)
time.sleep(0.01)

except KeyboardInterrupt:
pass

pwmR.stop()
pwmG.stop()
pwmB.stop()

RPi.GPIO.cleanup()
