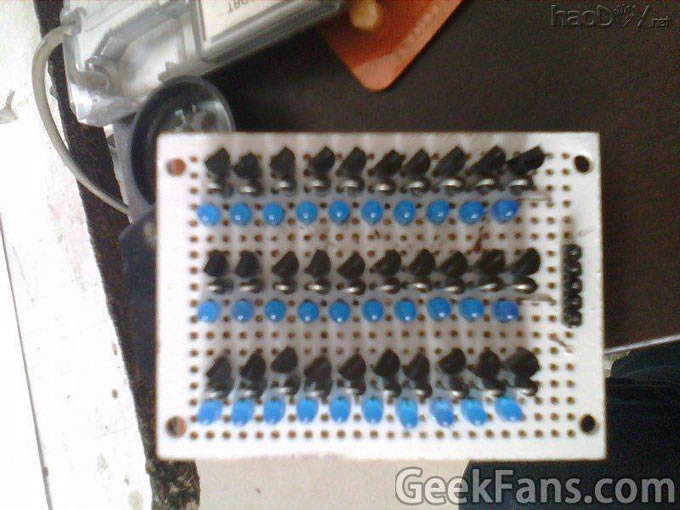

经过 两天两夜 。。。 我！！ 做出了一个音乐频谱。。。。 不容易啊。 熬到半夜十二点。 这个频谱 不是 你们想像中的 单片机做的 而是 用三极管放大 分频 做出来的 。。 这次做这个 比较作死。。 40多个三极管 100来个电阻 还有很多电容 加上led。。。。。 看图片吧 是不是很迷你嘞
上面的 三极管二极管是不是超级多~~

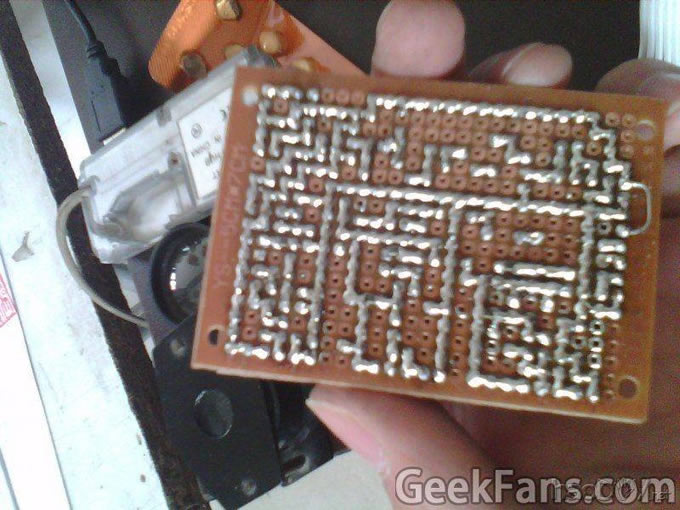

、 反面

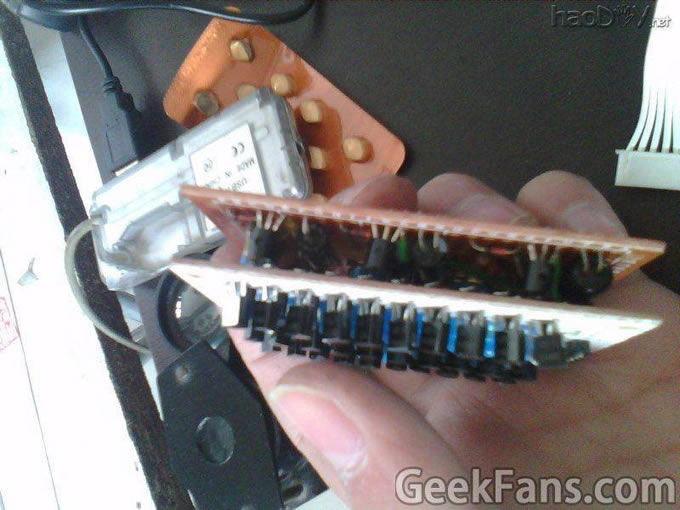

双层 洞洞板 结构

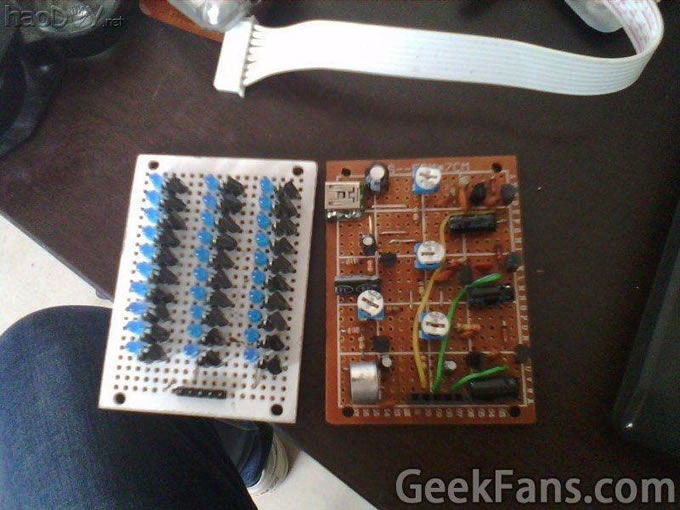

分开后

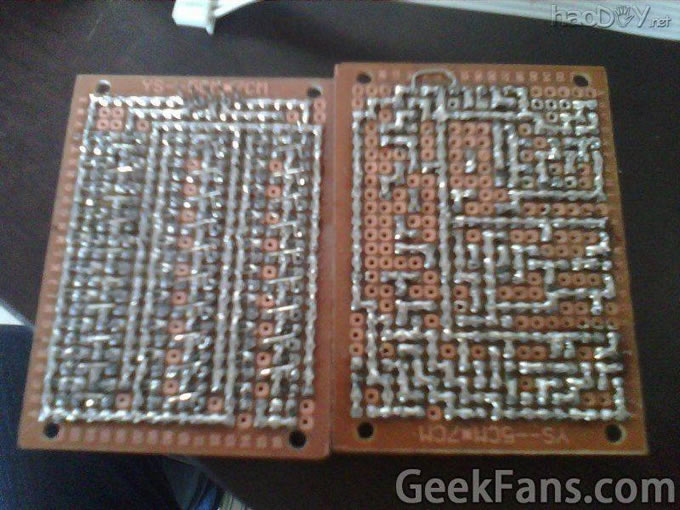

洞洞板反面 ： 不要吓到啦啊！！！！！

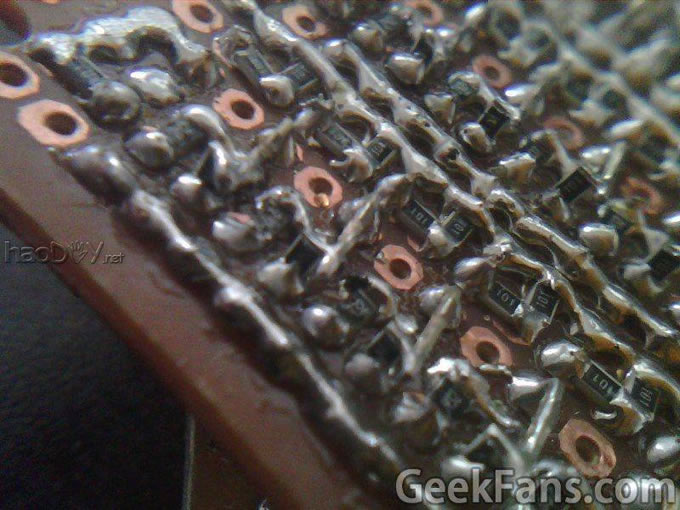

白色的洞洞板 反面 基本上全部是贴片电阻 都是我手工 一个一个焊接的
细节 部分 。。 led限流 用300欧 不过只有100欧的电阻 然后就用仨串联起来 。。 30个led。。 90个电阻。。。。 地方不够 就直接 把电阻竖起来

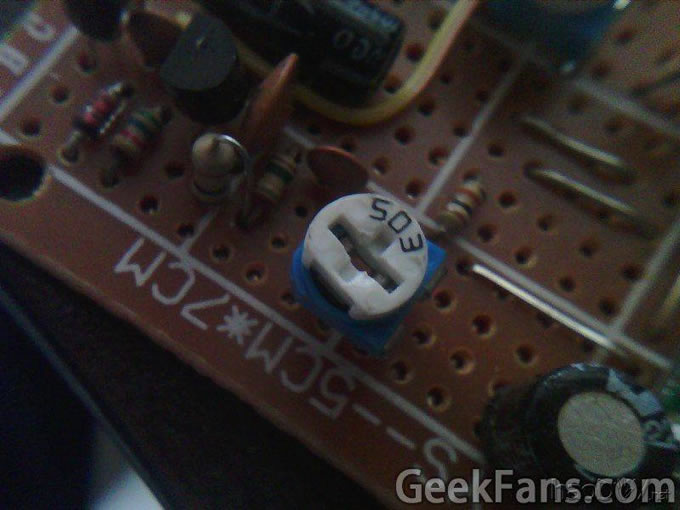

50k的蓝白可调 一块钱四个

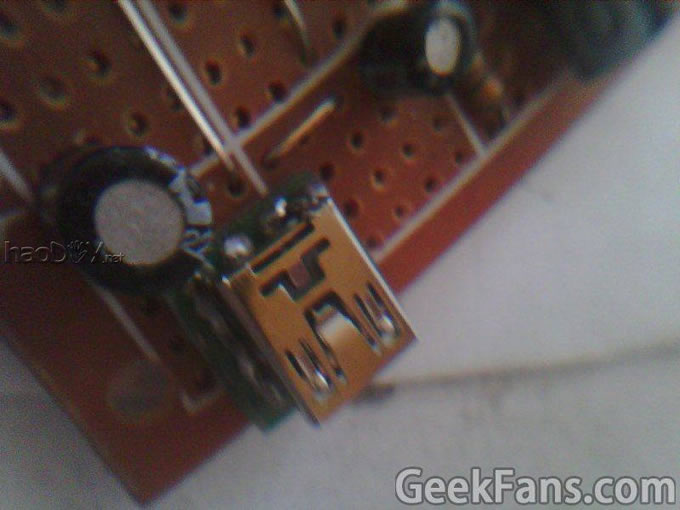

miniusb 只有贴片的 所以弄成这样

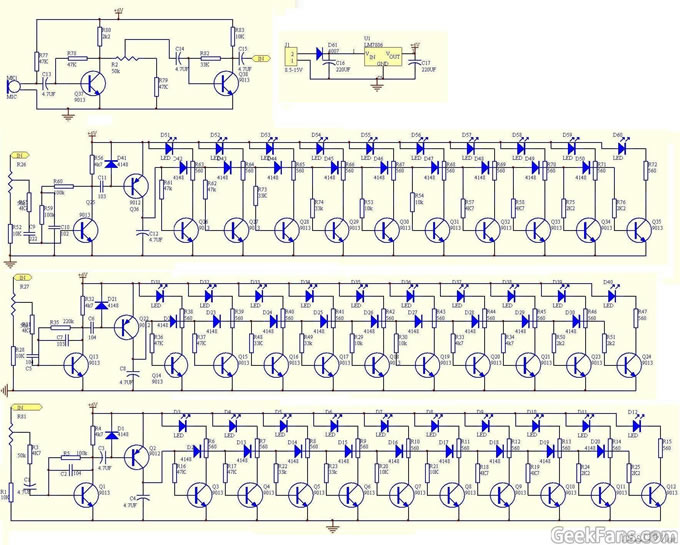

电路图在此。。。。 由于我这个是５ｖ电源 所以频谱的 二极管 用的 ｉｎ５８１７ 肖特基二极管 压降只有０.２ｖ １０个 电路图里面的三极管 全部用成 8050 8550 三极管是在网上买的 比较便宜 电阻也是 其他 元件都是 从别的地方拆的。。。。。

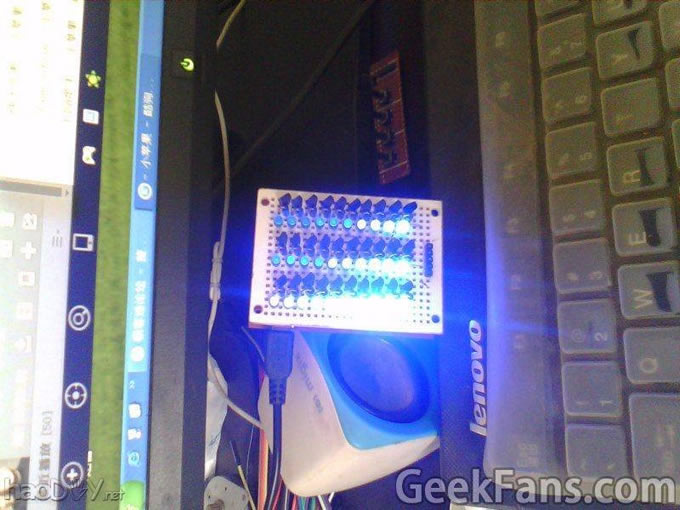

效果图~~~~ 还没调试号 效果可能不是很好
视频在此 没有调试好 第三个灯柱 不好好亮 表介意啊
这种模拟电路 不是很好做 看着挺复杂 其实就是 一个一个小单元组成的 这一个一个小单元 做好了 那么整个电路 就做好了 电路图里面的三极管 全部用成 8050 8550 三极管是在网上买的 比较便宜 电阻也是 其他 元件都是 从别的地方拆的。。。。。 下午 又要去学了 哎。。。。。。。。 苦逼
