我们报告了单只LED与单片机的接口电路及编程实例，目标在于让初学者相识LED在
单片机中的应用道理，单只LED表现在现实应用中并无多大用途，
一样平常都是多位的LED表现。此刻我们作进一步进修，我们要讲授的是8位LED的表现道理及现实的
编程要领。
这里我们没有回收多I/O口的8051系列单片机，而是回收了完全兼容C51指令体系的质优价廉的
AT89C2051单片机， 它的软件编程与C51完全同等。
    在大都的应用场所中，我们并不但愿行使多I/O端口的单片机，原则上是行使只管少引脚的
器件。在没有富余端口的环境下，奈何通过扩展电路到达预期的目标呢？我们但愿通过此例使
计划职员在现实应用中相识一点电路扩展的道理，对现实的应用有所辅佐。

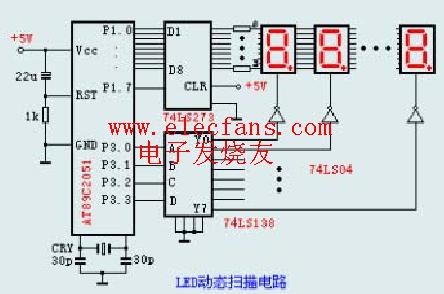

下图是led动态表现电路及表现措施， 因为AT89C2051外部 15个I/O引脚， 即P1口和P3口， 单P3口的 P3.6是不引出的， 15个I/O口要直接驱动 8位LED显然是不足的， 我们通过一单方面 74LS273对地点举办锁存，假如P1口仅用于表现驱动而没有与其余外设举办 数据互换， 可省略这个锁存器， 直接或通过其他 驱动电路驱动毗连LED。 地点线我们通过 一片74LS138三—八译码器对8位LED举办分时选通，这样在任一时候， 只有一位LED是点亮的， 但只要扫描的频率足够高(一样平常大于25Hz)， 因为人眼的视觉暂留特征直观上感受却是持续 点亮的，这就是我们常说的动态扫描电路。

    此电路中，74LS273用于驱动LED的8位段码，8位LED响应的"a"—"g"段连在一路，
它们的民众端别离连至由74LS138（点击芯片型号可赏识其具体的技妙手册）译码选通后经74LS04反相驱动的输出端。这样当选通某一位LED时，
响应的地点线(74LS04输出端)输出的是高电平，以是我们的LED选用共阳LED数码管。
    动态扫描的频率有必然的要求，频率太低，LED将呈现闪烁征象。
如频率太高，因为每个LED点亮的时刻太短，LED的亮度太低，肉眼无法看清，
以是一样平常均取几个ms阁下为宜，这就要求在编写措施时，
选通某一位LED使其点亮并保持必然的时刻，
措施上常回收的是挪用延时子措施。在C51指令中，延时子措施是相等简朴的，
而且延时时刻也很轻易变动，
可拜见措施清单中的DELAY延时子措施。
    为简朴起见，我们只是编写了8位LED同步表现"00000000"—"11111111"
直到"99999999"数字，而且重复轮回。
措施很简朴，流程图略去。

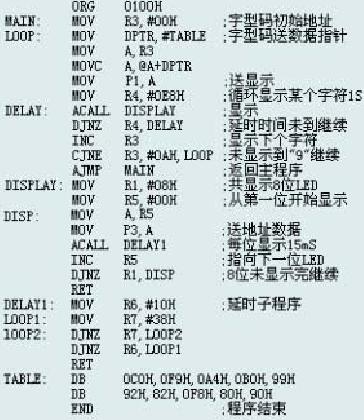

表现措施
