制作20元打造经典PC电脑遥控器附电线路图

时间:2013-01-13 18:32来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

编者按:不久前曾颁发了<打造超等PC遥控器>。那是一个带有4路立体声输入,一起输出的红外遥控音酝迫椿器兼PC遥控器的DIY制作。因其带有音酝迫椿成果以是要用的元件较多,电路也较伟大,对付一样平常缺乏电子制作履历的PCDIYer来说是有必然难度的。着实在海外的DIY网站也有许多款PC红外遥控的方案,有效PIC芯片的,有效数字电路的,有最简朴的只用一个吸取头和几个稳压元件的,这么多的的电路各有其特点和优弱点,本日再为各人先容一款简朴好用的PC红外遥控,所用的元器件也很少,购置利便价值也只在20元阁下,并且有很好的扩展性,下面就把这篇好东东先容给宽大的DIYer。
  电路的根基道理就是通过红外吸取头网络红外信号,当有红外信号进来时,单片机AT89C2051软件执行间断并对收罗到的红外信号举办解码,并从串口送到PC,PC软件Girder收到串口发来的字符再按照界说做出响应的呼吁操纵(Girder的根基行使要领请查察<打造超等PC遥控器>)。电路中行使了几个简朴的元件做成串口窃电电路,使这个遥控器不必要再外接电源,插到串口上就可以行使了,可以说是即插即用呀:)。安装好后,运行Girder后,指示灯LED1就开始闪烁,表白电路正常事变了,这时就可以行使你的遥控器了,当封锁Girder后电路板的电源也会被割断,指示灯熄灭。下面是制作进程和详细的一些留意事项等。
  图一是这个遥控吸取器的所有电道理图。要用到详细元器件和参数就请看表一了。呵,这些元器件是再平凡不外的了,花上二十元就可以到电子市场买到了,想想看市场上一个PC遥控吸取器也不自制呀,这等差距身为DIYer的我们怎能不DIY一下呀?呵呵。图二是元件的外面图。

制作20元打造经典PC电脑遥控器附电线路图

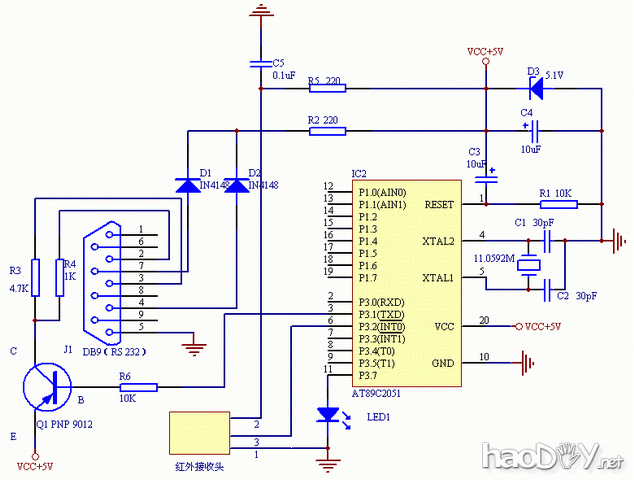

图一 电道理图()



元件

数目

元件参数





一体化红外吸取头

1

一体化红外吸取头





DB9串行口插座

1

公、母头均可





AT89C2051

1

AT89C1051或4051也可





11.0592M晶振

1

 11.0592M





D1,D2

2

整流二极管IN4148





D3

1

5.1V稳压二极管





R1,R6

1

10K电阻





R2,R5

2

220欧电阻





R3

1

4.7K电阻





C1,C2

2

30pF电容





C3,C4/span>

2

10uF电解电容





C5

1

0.1uF电容





Q1

1

三极管9012





LED1

1

发光二极管





彩电遥控

1

SAA3010芯片





串行毗连线

1

可自购讨论制作





















表一 元件表

制作20元打造经典PC电脑遥控器附电线路图

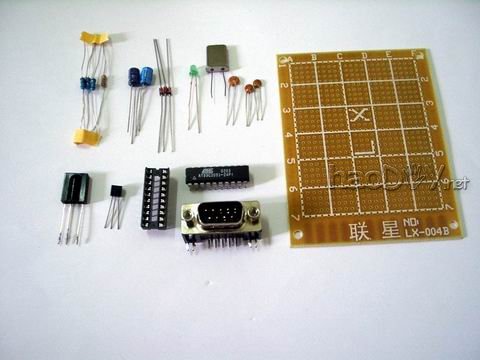

图二 元件外面图
  图二中的DB9针串口插座是公头的,也可以用母头的,都没有相关,只是用的毗连线差异,无论你行使那种,在焊电路时都要看清引脚的序号(插座上打有序号),搞错了就欠好了。图三是元件中的一体化红外遥控吸取头和三极管9012的引脚表示图,要留意的是图中的9012的引脚表示图只是我购置到的9012的引脚极性表示图,也许和你购置到的差异,在装到电路板上时先有万用表测好它的引脚极性,已免不测破坏元件。什么?不会测,那要找找相干的资料学学了,或是让伴侣代庖,要不就在买元件时让商家告你。网络好元件,我们就可以下手做了。

制作20元打造经典PC电脑遥控器附电线路图


图三 两个重要元件的引脚表示图
  起首,要切割一块吻合的电路板。这里我用多孔的万用板,我做小对象时凡是都是行使它,很利便,不外做伟大一点就不太好了。虽然有前提可以自已加工印刷电路板,呵,笔者以为这小小的DIY电路就用不着加工印刷板了。一样平常购置到的万用板都较量大,这里我们可用锯片或界刀来切割一块约莫4cm*3cm的电路板(如图四)。可用砂纸修饰一下电路板的边沿使其平滑,搞定之后就是对着电路图插上元件,焊、焊、焊!哦,串口插座插不下去?可用尖嘴钳轻轻对着电路板的孔位,轻微钳弯一下插座的引脚就可以顺遂插上去焊好了。图五就是焊好的板子,这里看到的是修悔改屡次电路的,焊点就不太好了:P 图六是还没有插上AT89C2051芯片的完制品,接下来就是烧写单片机措施了,没有烧写器就只有出钱请别人烧了,到电子市场或专修电脑BIOS的处所都有代烧芯片的处事。且慢,先下载这个编译好的单片机措施吧。IR.hex。有些遥控电路是没有行使到的单片机的,这些电路固然很简朴轻易廉价,但无法扩展成果,此刻我做的这个还留有12个成果引脚,也就是说它还可以扩展许多成果,如加继电器可以节制有源音箱表现器等的电源或加响应的电路节制和监测PC机内的散热电扇的转速等等,不外这些就必要修改单片机源措施了。下载并烧写好后,把芯片插到板子上的IC插座上就算落成了,记着对好引腿号不要插反偏向了。完制品就看图七了。

制作20元打造经典PC电脑遥控器附电线路图

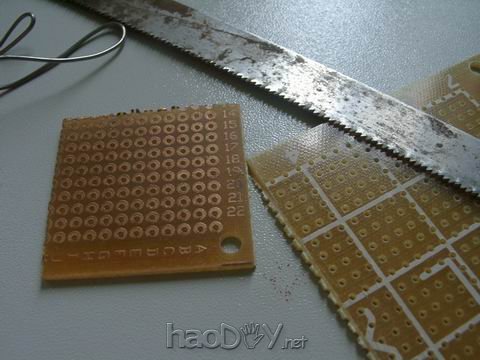

图四 切割多孔万用电路板

制作20元打造经典PC电脑遥控器附电线路图

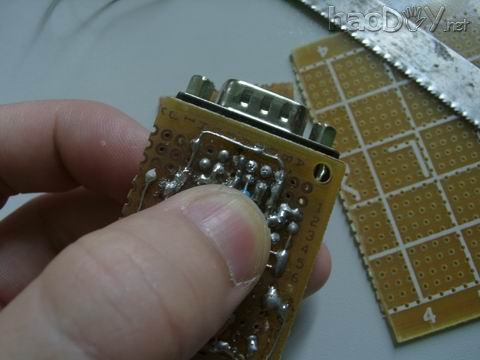

图五 焊好的板子

制作20元打造经典PC电脑遥控器附电线路图
