使用单片机进行控制数码管时钟，使用的材料和工具也很简单。

第1步电路图和材料准备

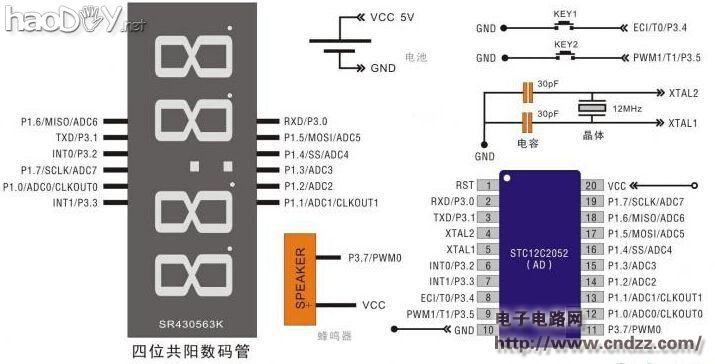

电路图

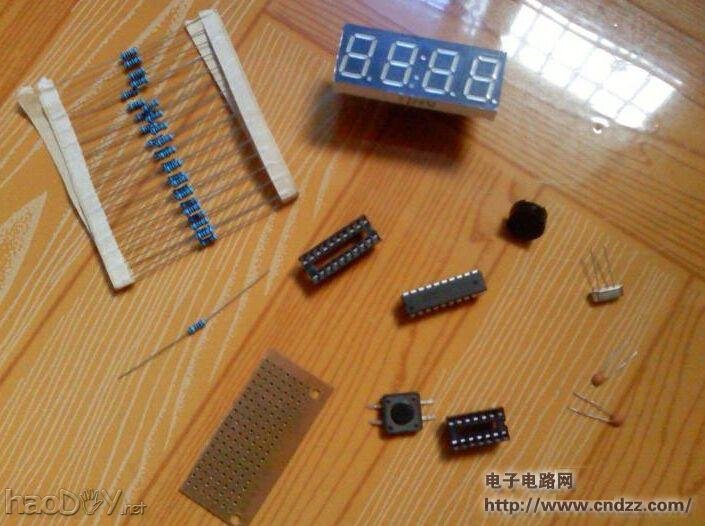

材料有以下这些：

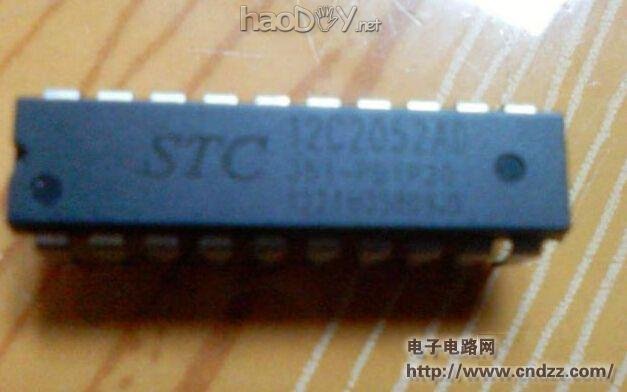

STC12C2052AD单片机一片

黄色共阳4位时钟数码管一块

6mm×6mm按键两个

杜邦线插针2p两个

无源蜂鸣器一个

20脚+14脚芯片座各一个

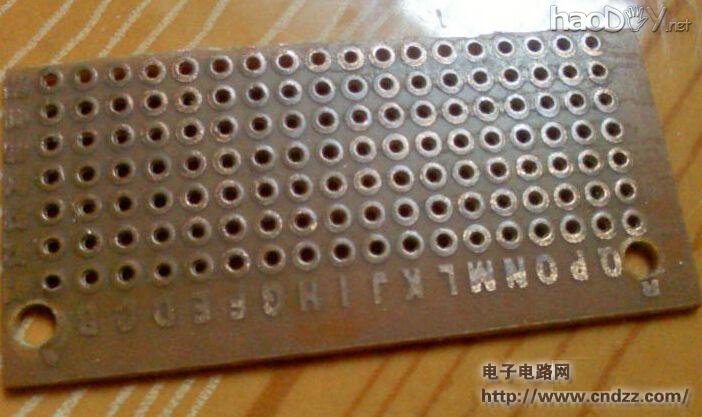

洞洞板一块（截取一小部分）

100欧电阻4个

用数码管显示，单片机控制，两个按键调时，蜂鸣器整点报时。

第2步芯片处理

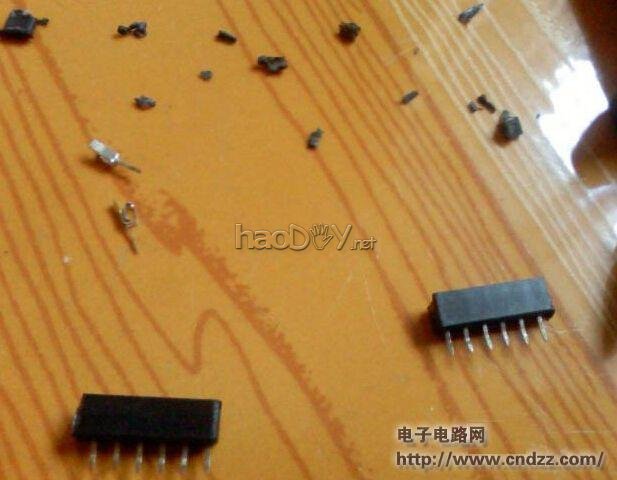

14脚的芯片座用刀切成两半，再去掉旁边的一个脚，剩下两个6脚的插针，用来插数码管。

单片机+洞洞板

第3步开始焊接

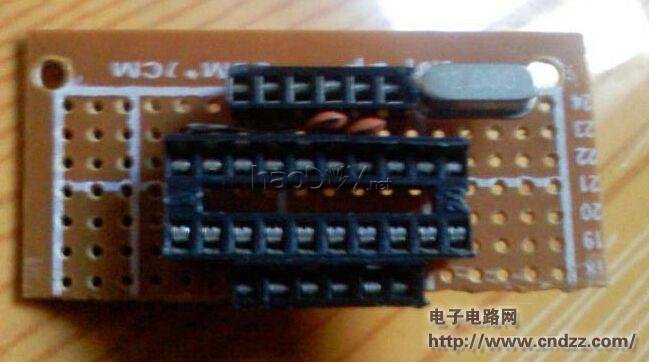

开始在洞洞板上焊接，首先是最小系统。

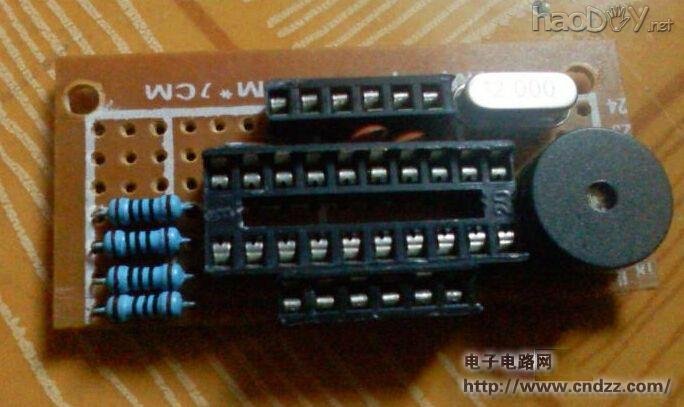

焊上4个100欧的上拉电阻和蜂鸣器

第4步背面焊接

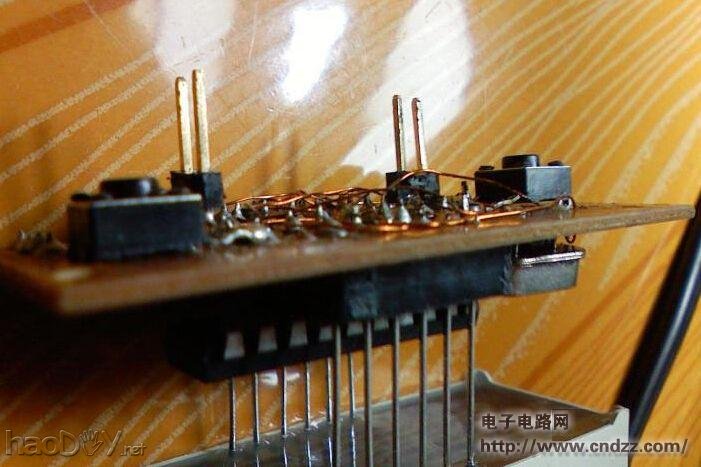

背面焊上按键和杜邦线插针。

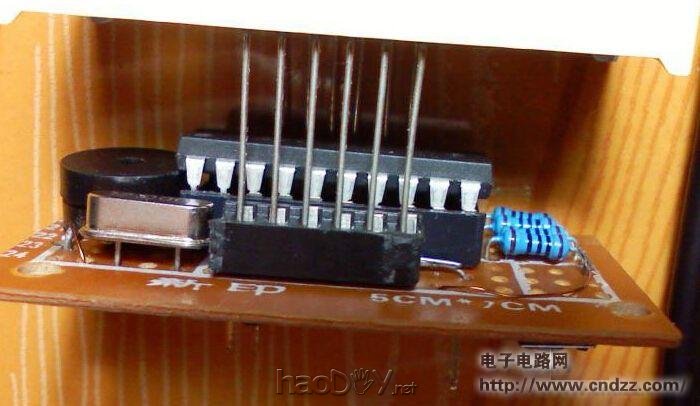

焊接完成

第5步测试

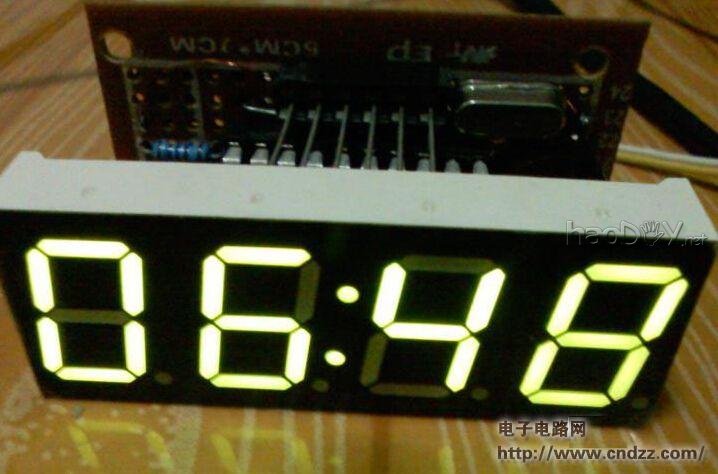

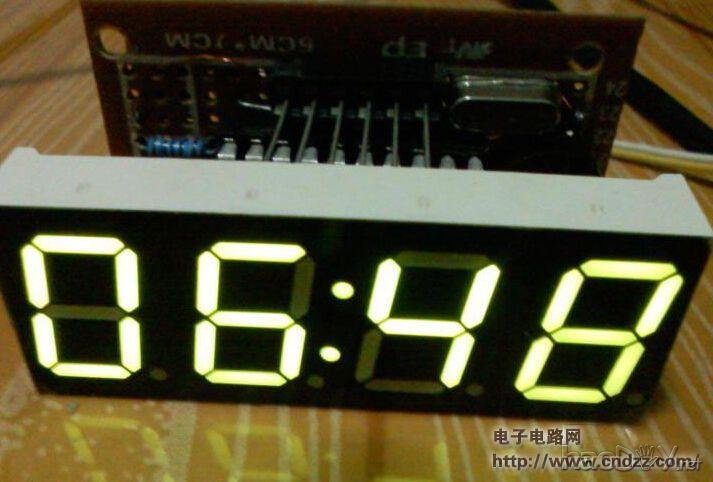

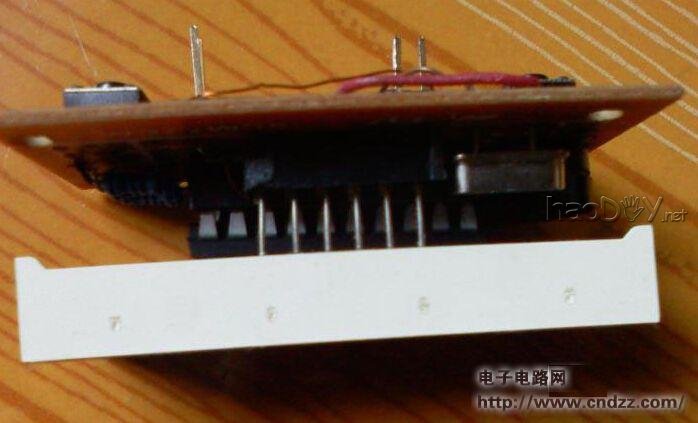

插上数码管测试。

第6步最后处理

完成后把数码管的引脚剪短。

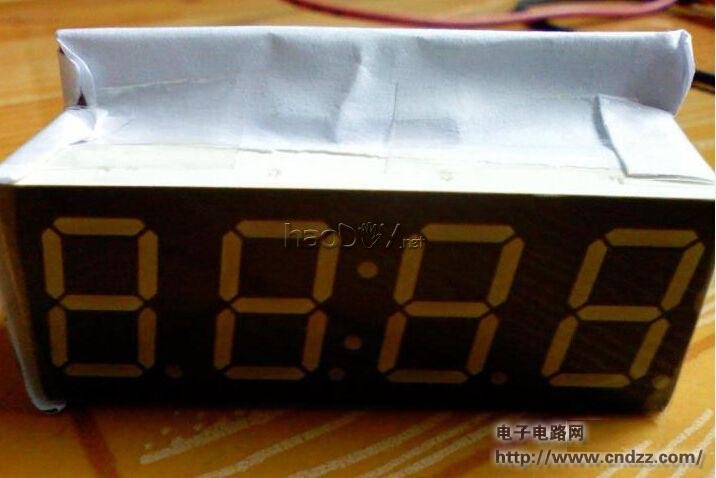

最后用一张白纸美化一下。
