作者博客链接：http://blog.honeytomb.com/archives/251 在经历了十多天的疯狂淘宝、组装、调试、拆卸、再组装、再调试的过程后，俺的Wifi Robot终于于2011年3月1日23:30竣工！！泪流满面！下面简单写写制作过程，也好给自己留个存档。
俺用的方案是igee论坛的wifi小车方案，驱动板与控制程序都是现成滴……不过现在发现吃现成的虽然方便，但是扩展功能却少得可怜。下一步打算买块arduino板自己研究一下重新组装小车，自己写写程序什么的。 Wifi Robot，顾名思义就是通过wifi无线网控制的机器人，比起普通的遥控车遥控机器人来，它的好处就是遥控信号覆盖范围可以做到很广，也可以通过互联网远程遥控，这样的话就可以派生出很多新的应用，比如视频监控等等。因为是新手初学，机器人的外形和功能上还比较粗糙，高手看到了不要笑话~ 1.准备工作 罗列一下零件清单：
亚克力车架×1：65元 合计：673.3元 由于是第一次进行机器人制作，工具基本没有，光买电烙铁热熔胶枪电钻万用表就花了不少钱。加上乱七八糟的花销，总共1200+。一个多月的生活费没了……

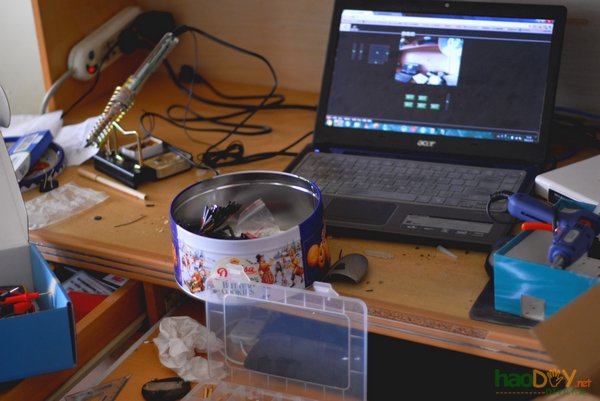

大家欣赏一下我的工作环境

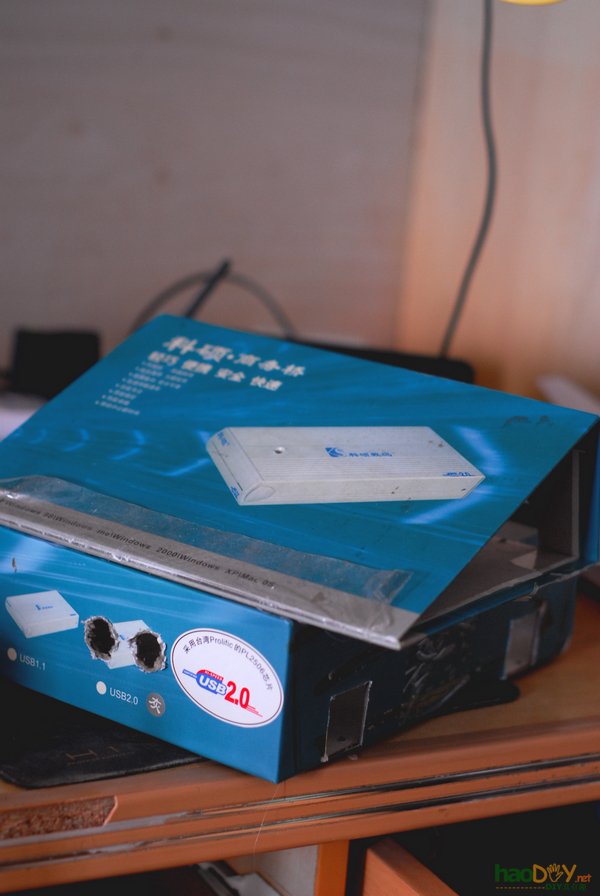

在买到亚克力车架和电钻之前我的小车一直使用个纸盒做车架的。纸盒虽然加工方便，但是太软，小车经常跑偏。而且由于轮距不合适，加装舵机云台之后由于载重增加导致转弯阻力太大，小车基本转不动了。
拆之前忘了照相，只好拆完拼凑一下。依稀还可以看出原来小车的影子。 3.正式开工！

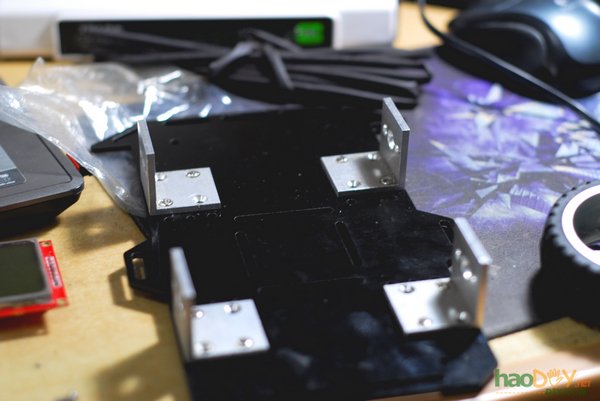

首先在底盘上安装马达支架。在合适的地方打孔并安装马达支架。注意孔径不要太小，不然强行上螺丝会导致亚克力开裂。另外打孔时先用锥子之类的定位就不会打偏了。

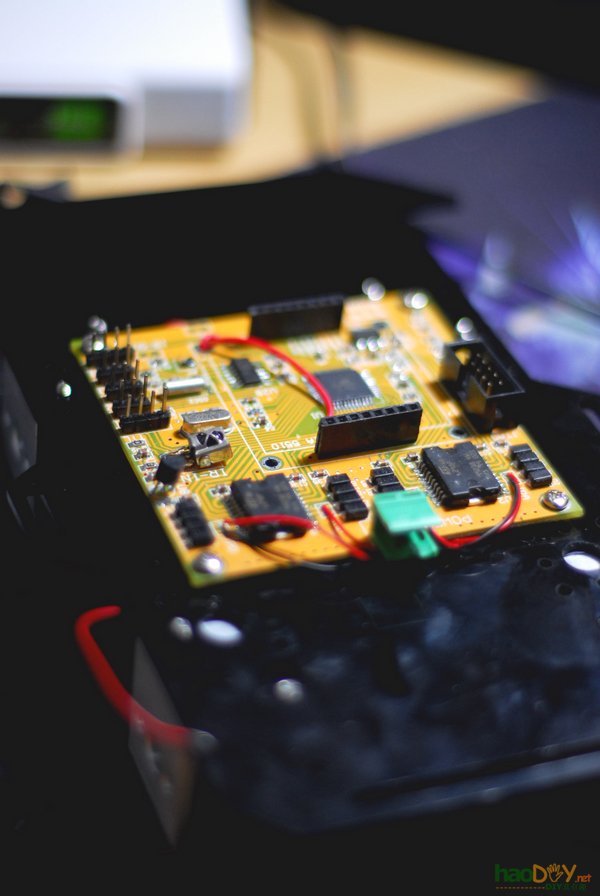

正面固定好驱动板。可以考虑用铜柱把板子架高，方便线通过。

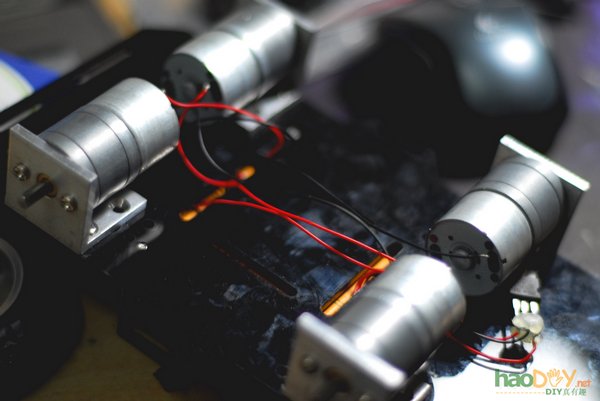

安装步进马达并焊好控制线。焊之前先给线头沾点松香上锡，焊起来会比较方便。另外这片驱动板的舵机供电部分采用的是一片L7805，工作时发热较大，我用螺丝固定在了铝制马达支架上帮助散热，用金属车身的话效果当然更好了。

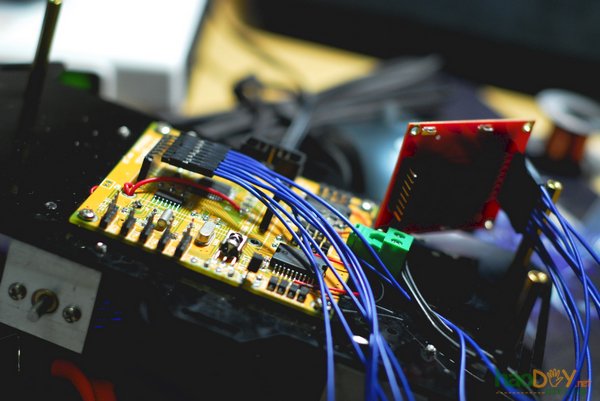

5110屏原来是固定在板子上的。为了方便查看所以拿杜邦线引出。

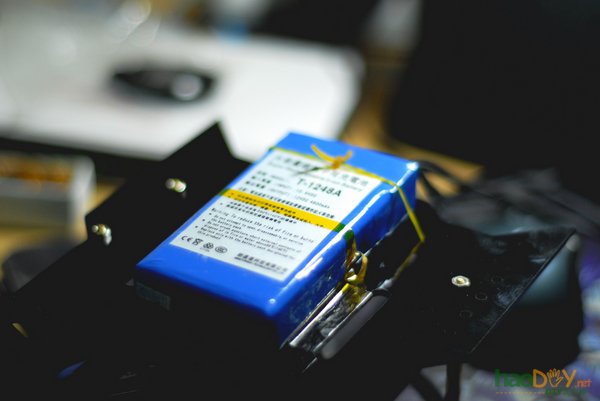

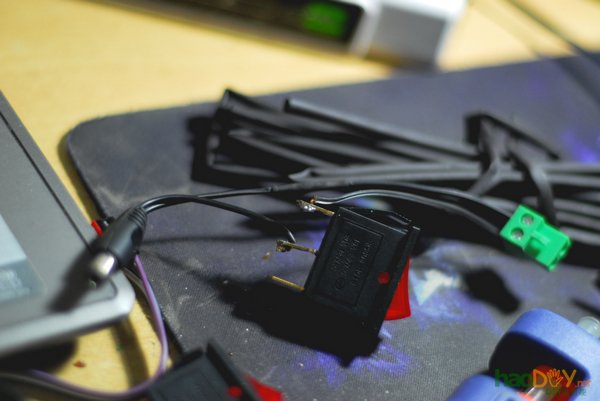

在第二层车板背面固定电池。本来想做个便于取出的抽屉，奈何没找到合适材料材料，最后用了胶带和橡皮筋固定，并在车体侧面安装了船型开关控制驱动板的电源。

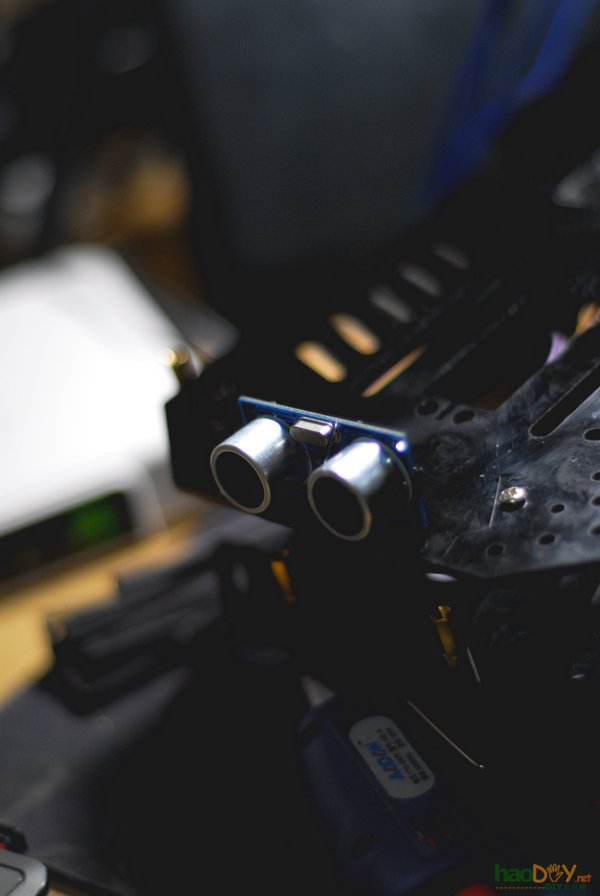

车头安装超声波传感器。拿热熔胶固定的，效果不太好，打算改一下。注意最好不要伸出车体，免得小车撞墙时损坏。

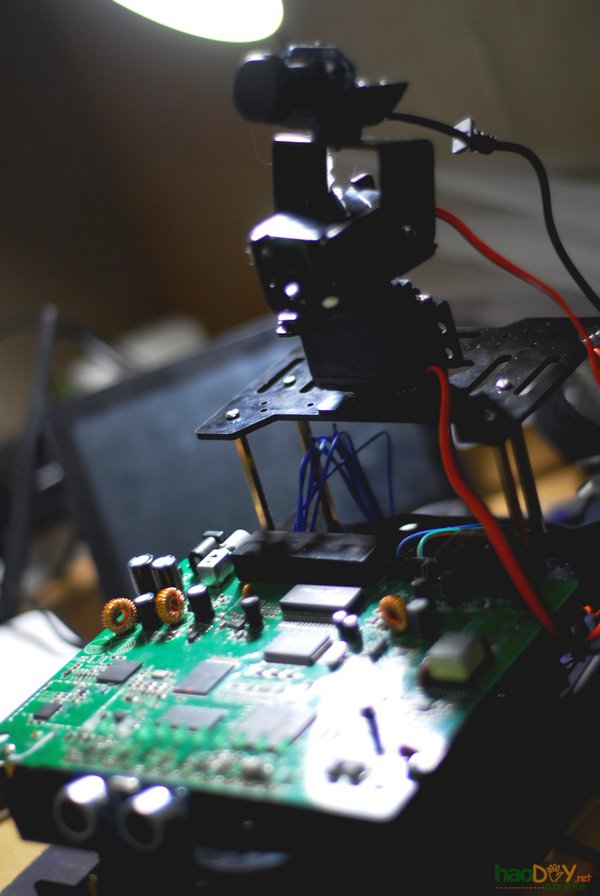

在第二层板上安装路由器电路板。DB120这款路由其实是电信定制的路由猫，带ADSL功能所以体积比较大，宽度超出车板。没办法，在电路板没有布线的地方钻了两个孔，用铜柱固定在了车板上。安装完毕后发现原来路由的一排指示灯正好可以当做小车的车灯，感觉不错。

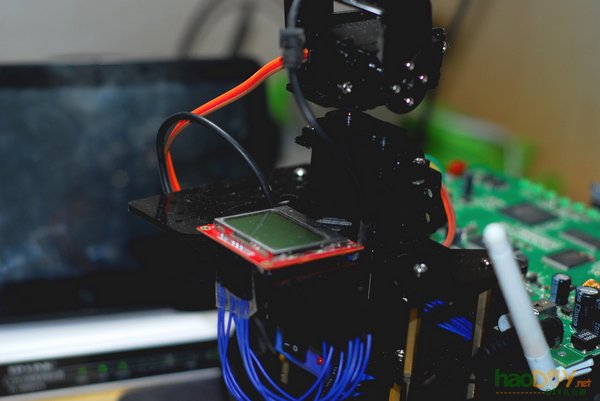

第三层板上装了2自由度摄像头云台。这样安装的缺点显而易见，舵机、电池等较重的部件都集中在车后部，容易导致重新不稳而翻车。但是限于空间和线长的原因不太好在其他地方装摄像头，我只好采用在车前部加配重的方法平衡重心。 把5110屏固定在车架上，方便查看运行信息。目前的程序可以实现查看温度和前方障碍物距离的功能。
将摄像头插在路由器的USB口上，舵机控制线插到驱动板上，路由与驱动板之间接好TTL线。小车已初具雏形。

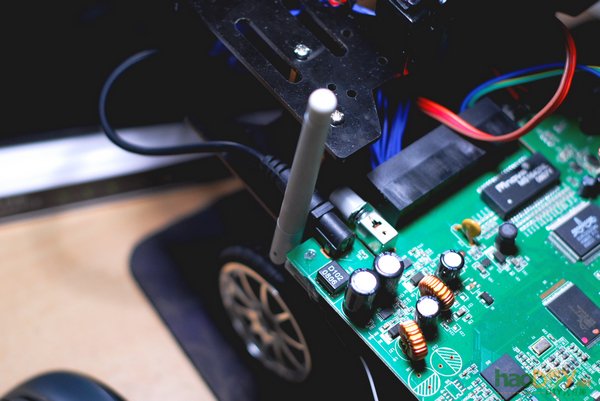

固定路由天线。DB120自带的天线太袖珍，估计信号也好不了哪去。下一步打算买个雷达型的定向天线装上，更拉风，哈哈。不过好像小车这样的遥控装置并不适合装定向天线，所以目前只能YY一下了。

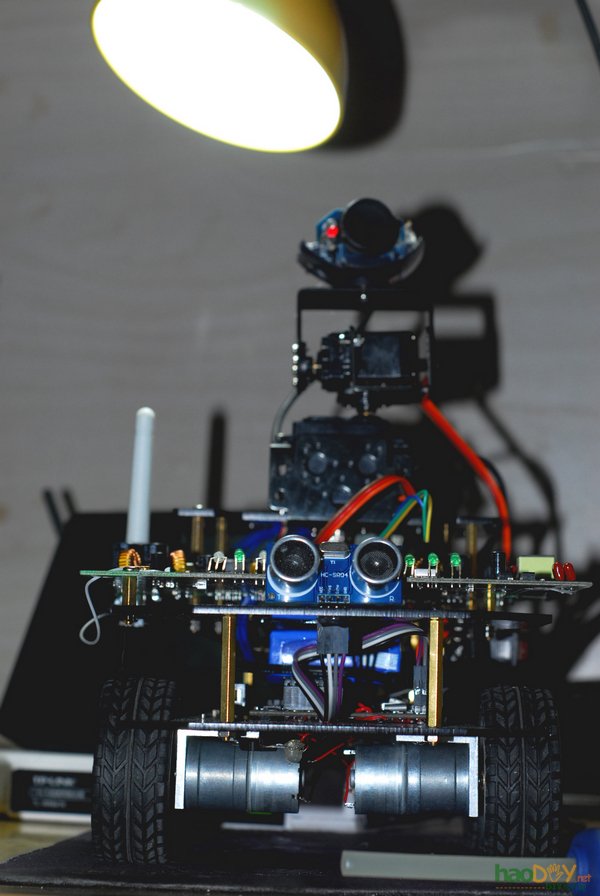

4.完工！！

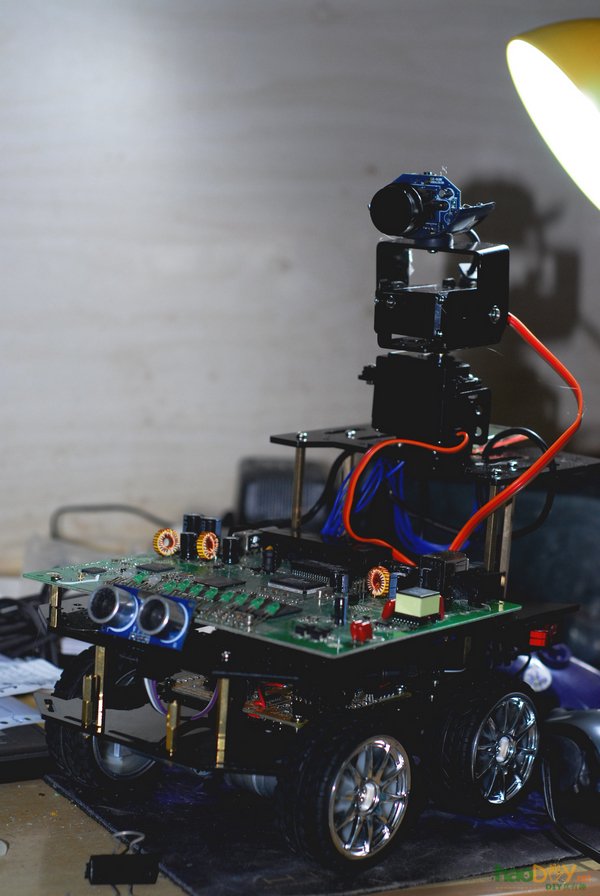

从这个角度看，还挺有点机器”人”的样子的。

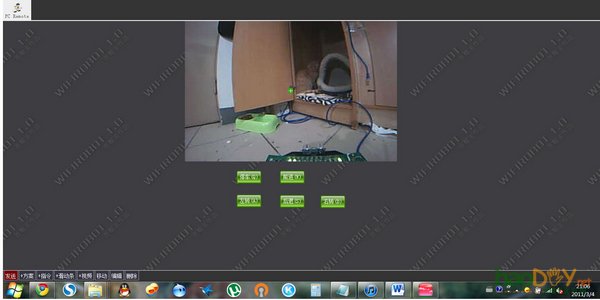

接下来把路由器刷成openwrt并装好wifirobot程序，设成client模式接入一级路由就可以控制了。这部分的igee论坛上有详细的教程，就不赘述了。 这是小车的控制界面，论坛乔帮主的作品。感谢我们寝室的豆豆友情出场~
因为不用进行编程和电路设计的工作，所以这个小车做起来还是比较快的，前后大概用了一个多星期，包括等快递的时间。如果大家有什么制作上的问题，欢迎到我的博客（http://blog.honeytomb.com）和我交流，也可以去igee论坛发帖。 其实目前这个小车的主要作用也就是逗猫玩，不过凭自己的力量亲手打造一个看起来很酷的wifi robot，这种瞎折腾（学名DIY）的乐趣才是真正酷的东西，不是吗？ 最后，热烈感谢igee论坛（http://bbs.igee.cn/index.php?m=bbs）以及sanmy大大！ (责任编辑：admin) |
