HP 2530p主机DIY手记 续集

时间:2012-09-20 17:34来源:未知 作者:arbore 点击:
经过前段时间的使用,综合了一些好友的意见和自己的想法,作了这次比较多的更新,这次主要是为了外观好看这一主题,特别做了拉丝氧化的表面处理。说起拉丝氧化,我还是第一次做这种表面处理,拉丝后真的很好看,而氧化则是加硬了铝的表面,便机箱更不易擦花。
经过前段时间的使用,综合了一些好友的意见和自己的想法,作了这次比较多的更新,这次主要是为了外观好看这一主题,特别做了拉丝氧化的表面处理。说起拉丝氧化,我还是第一次做这种表面处理,拉丝后真的很好看,而氧化则是加硬了铝的表面,便机箱更不易擦花。下面简单说明下更新。

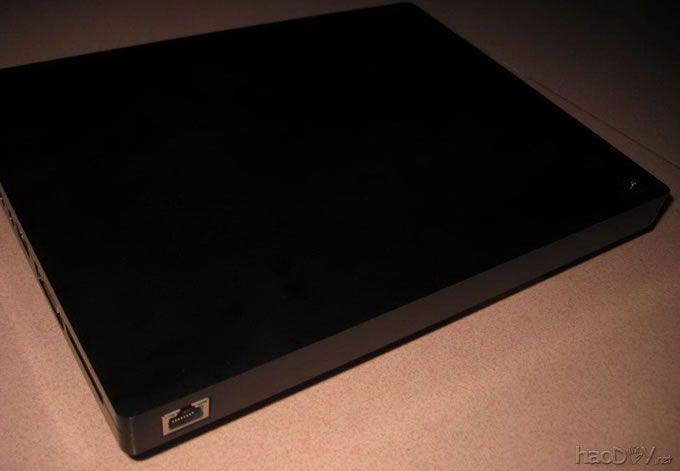

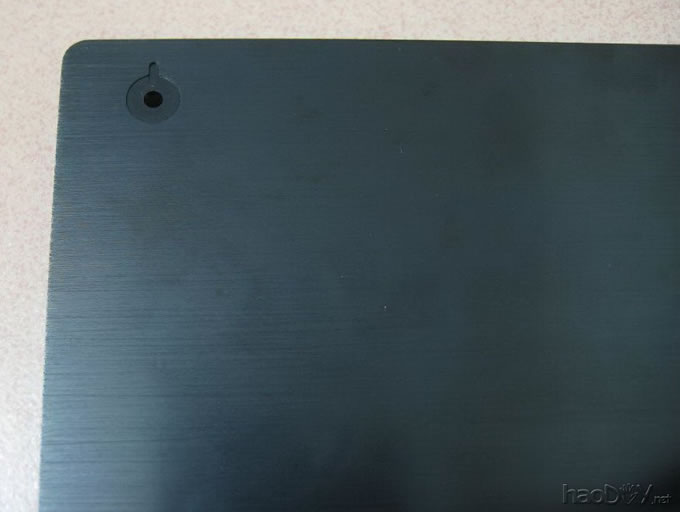

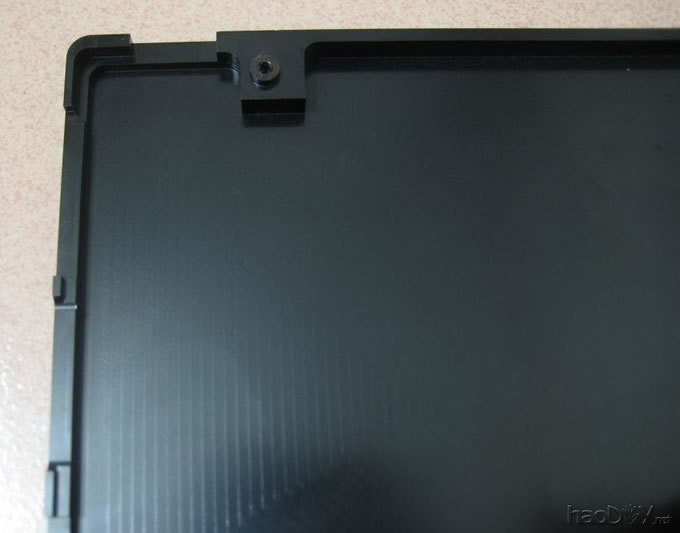

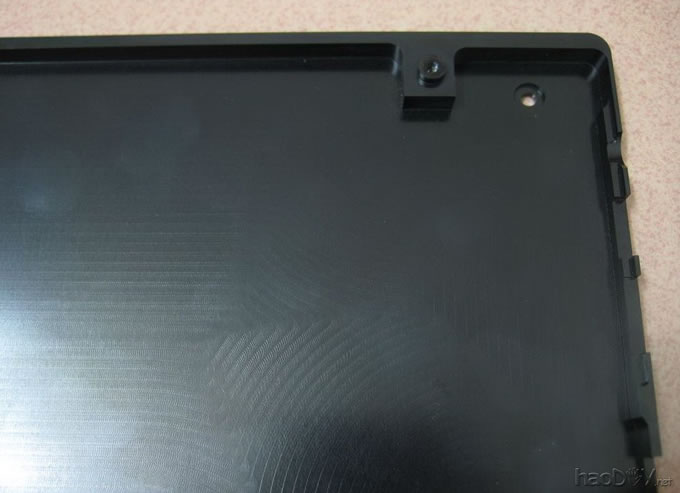

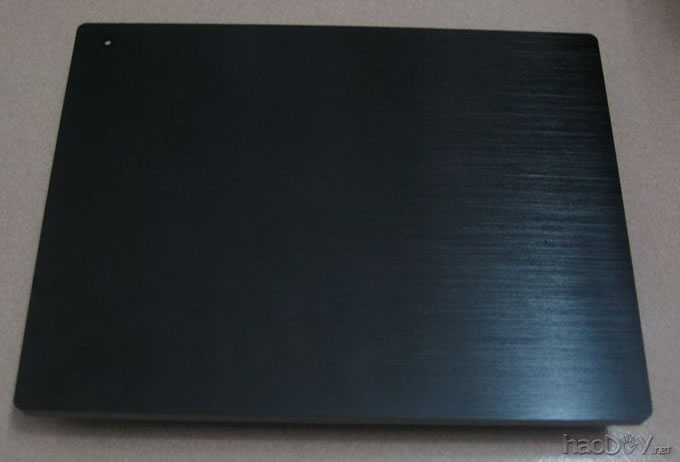

上盖外观只有开关位置,所以螺丝孔都改成不通的,表面看起来简洁点。

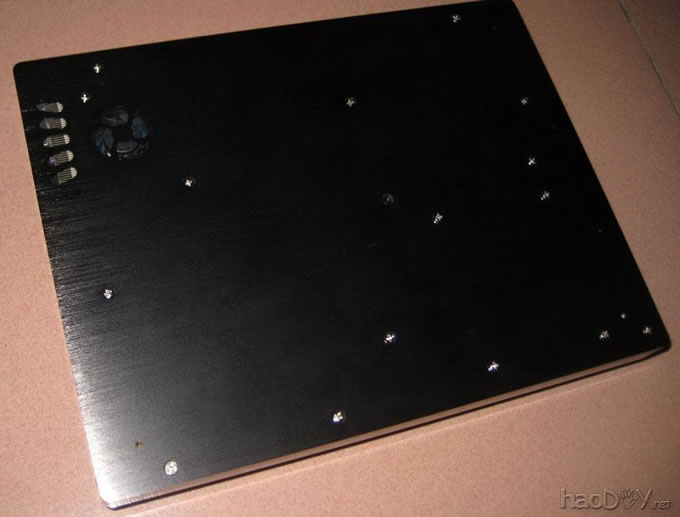

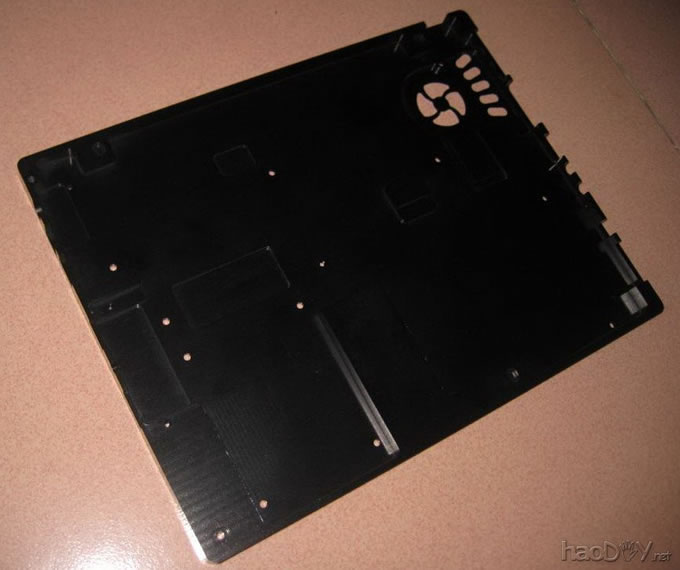

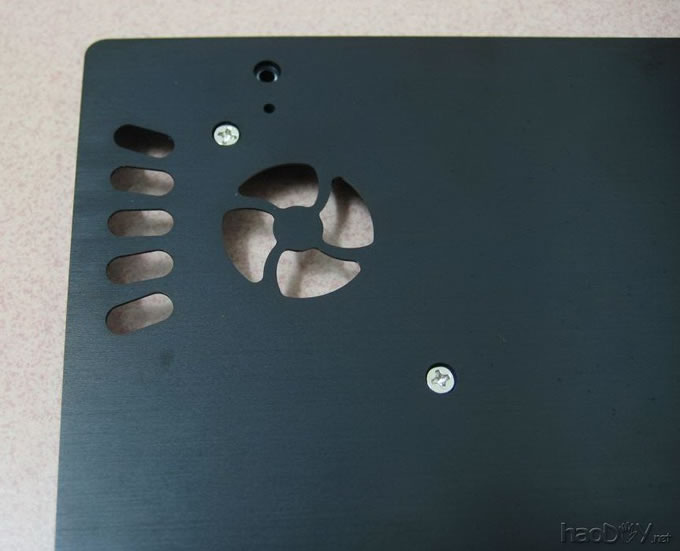

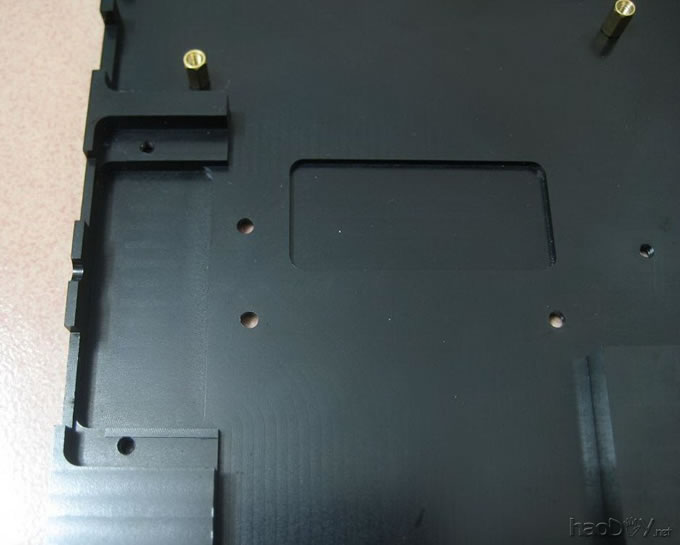

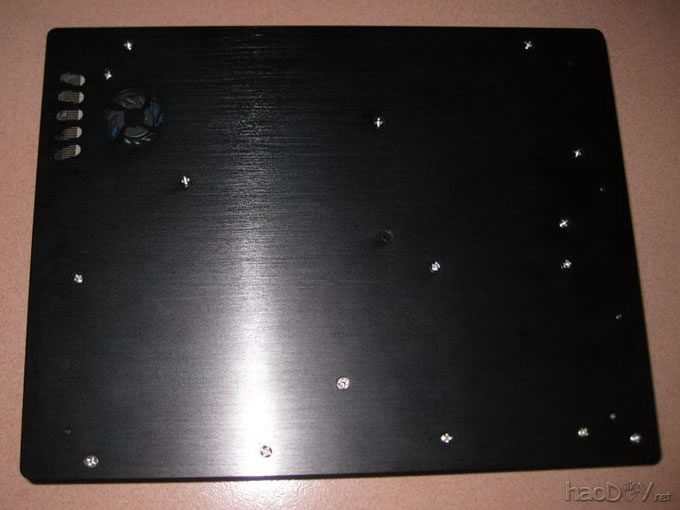

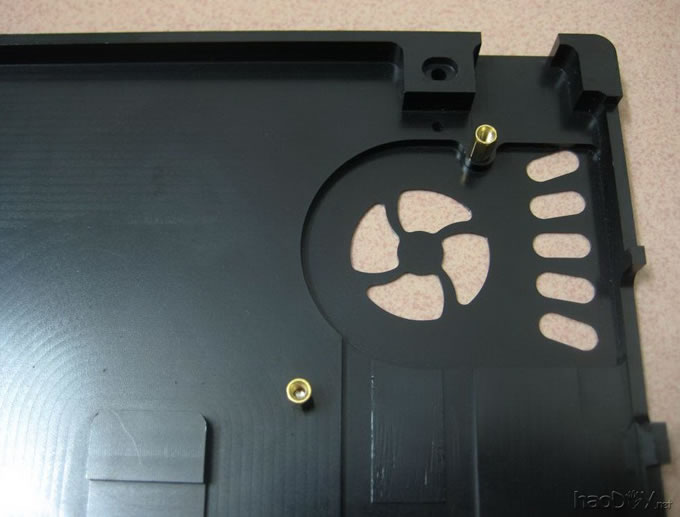

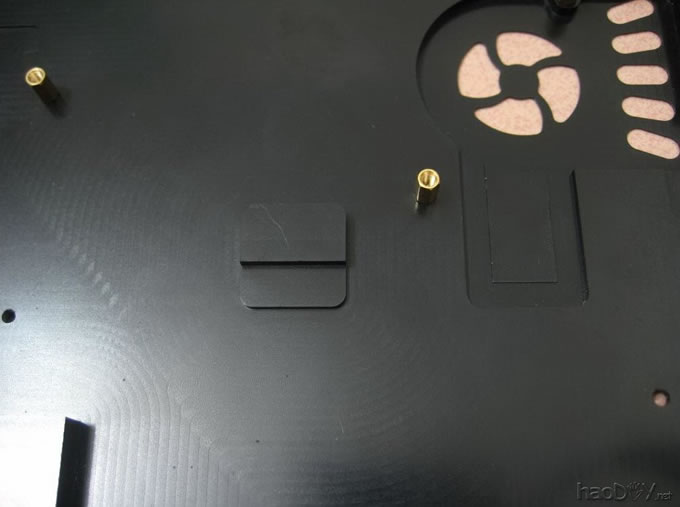

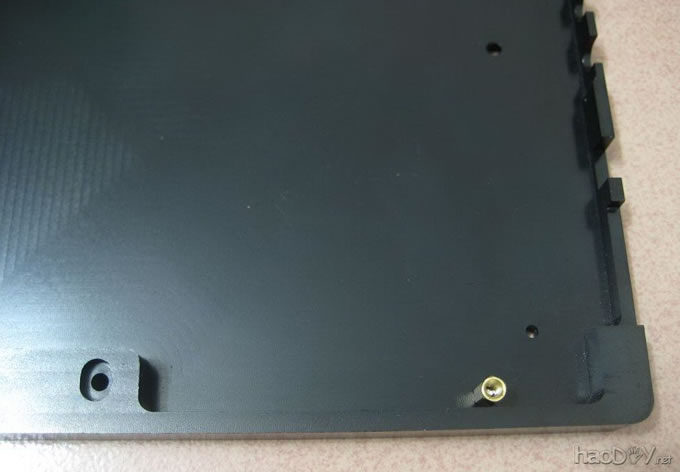

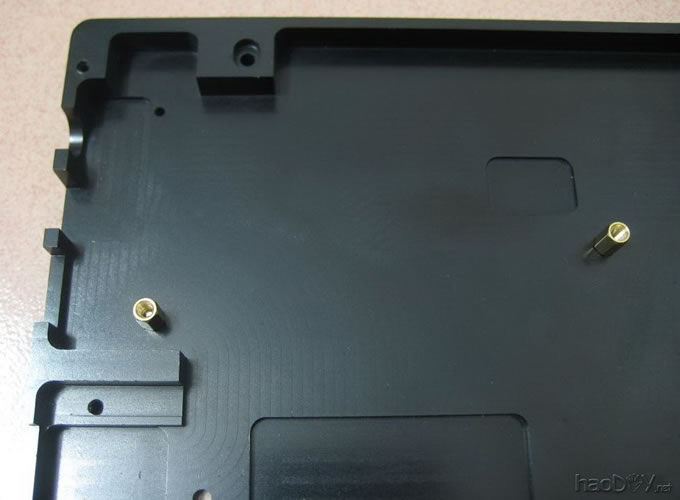

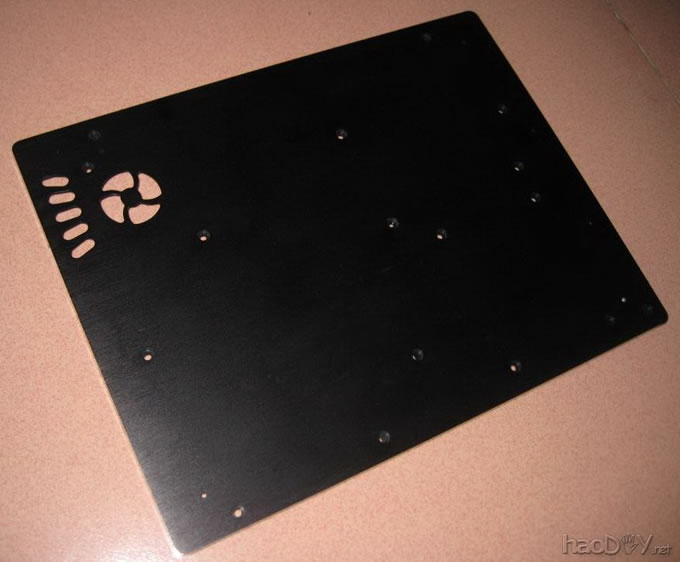

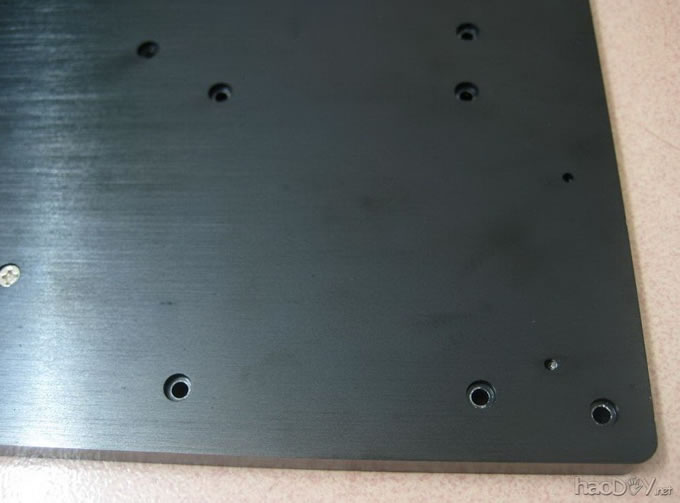

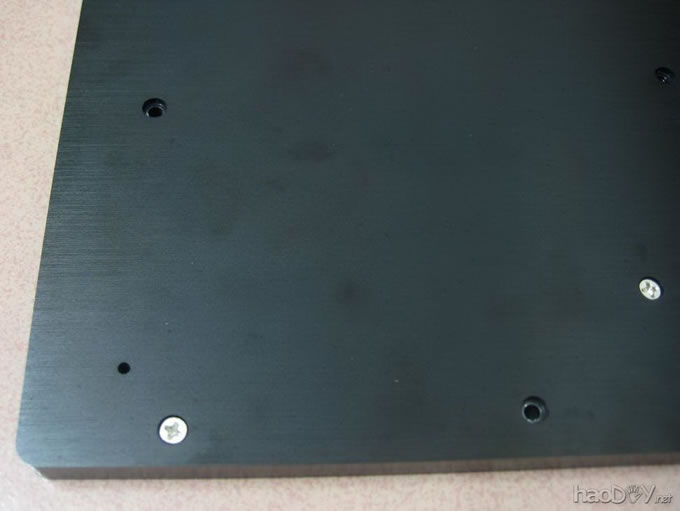

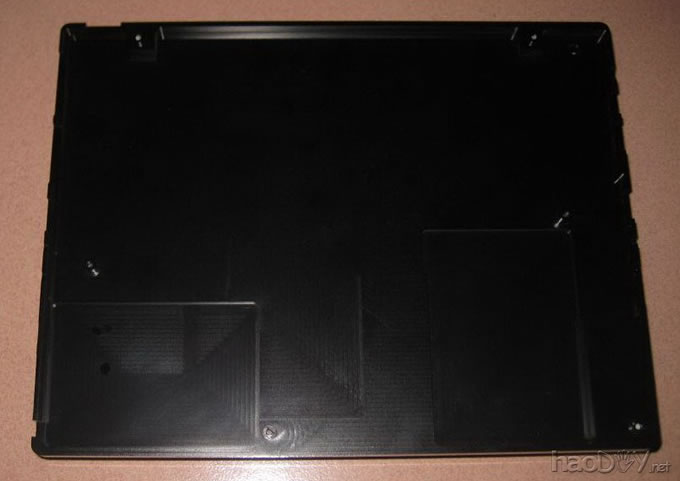

下盖的变化比较大,风扇孔作了修改,不再是一个大孔,散热器的出风口也改了方向。由底部出风,这样侧面的接口看起来会比较好看些。在散热器底部增加一个凸台,在上面贴上一片1mm厚的导热硅胶垫,就可以把散热器的热量传到机箱上,让机箱充当一个大散热片,更好地降温。另外我把最大的EX卡口封起来了,因为这个很少用,又易进灰尘。所有安装螺丝都做了沉孔。

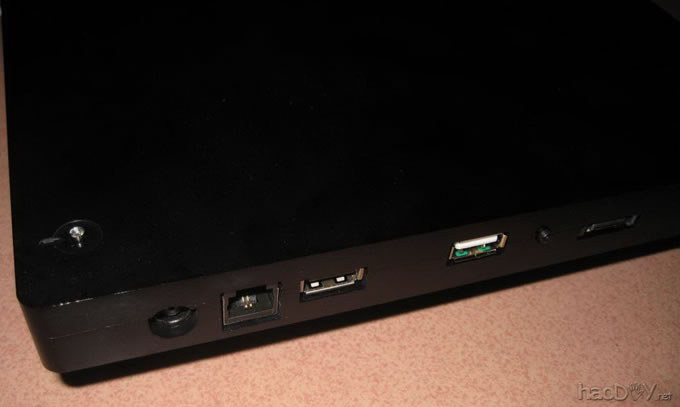

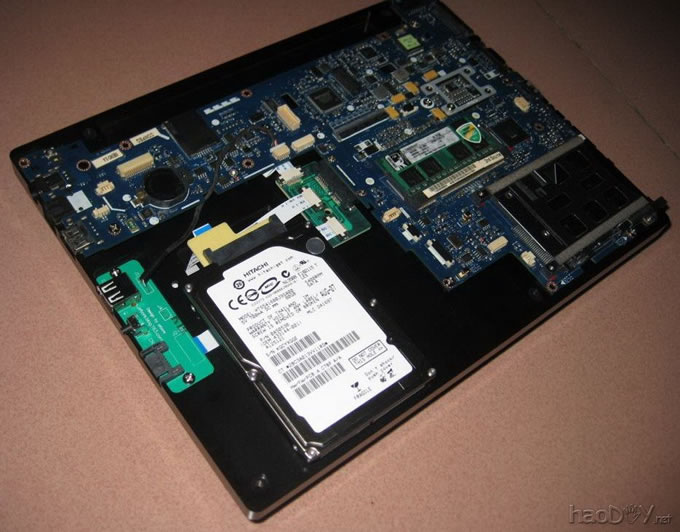

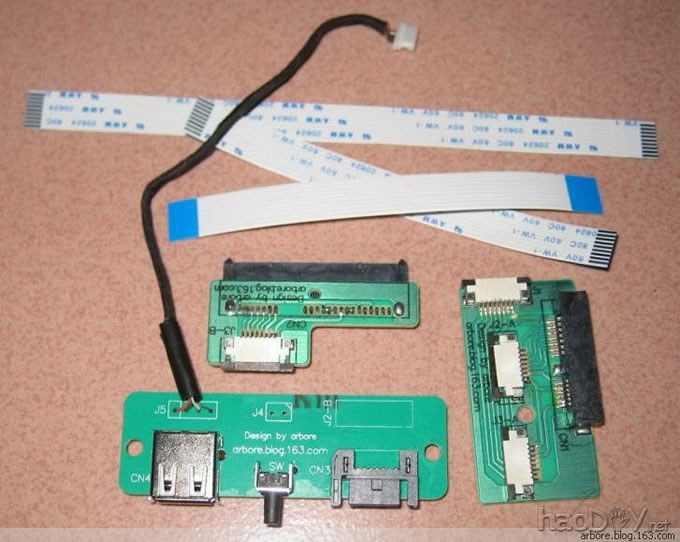

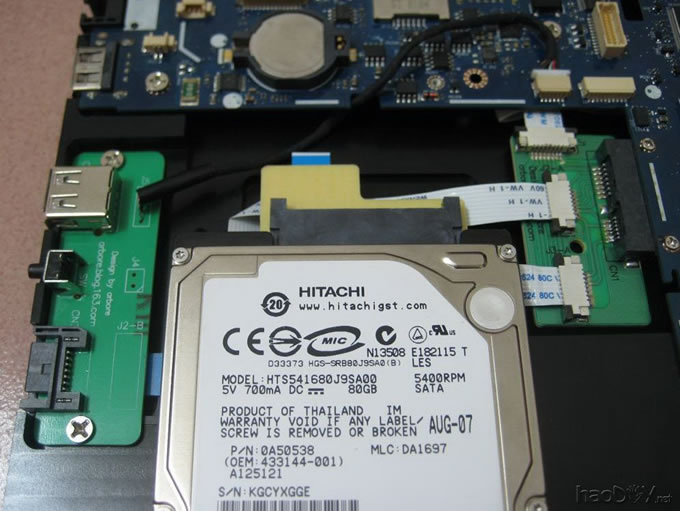

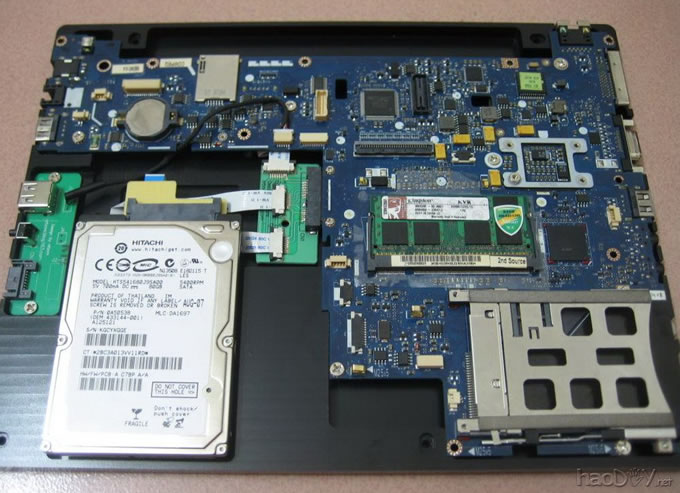

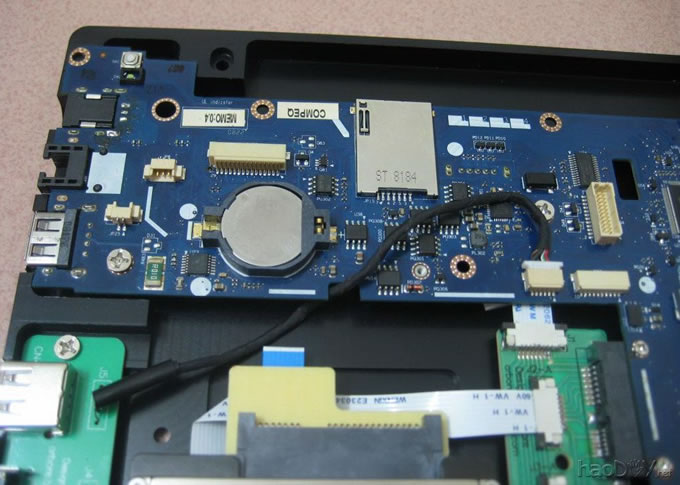

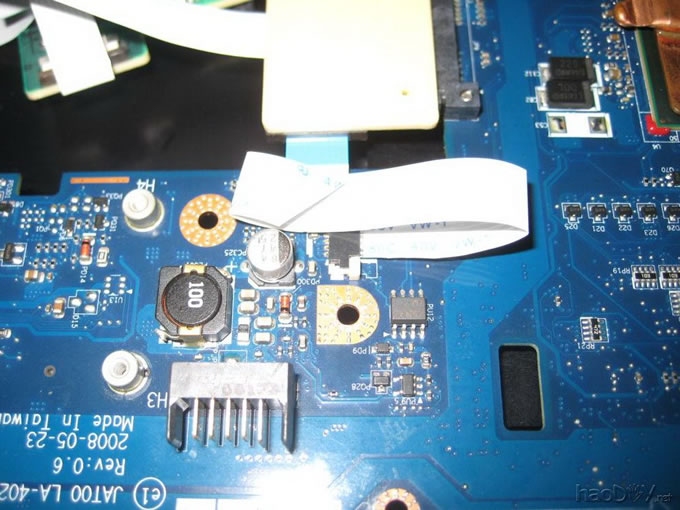

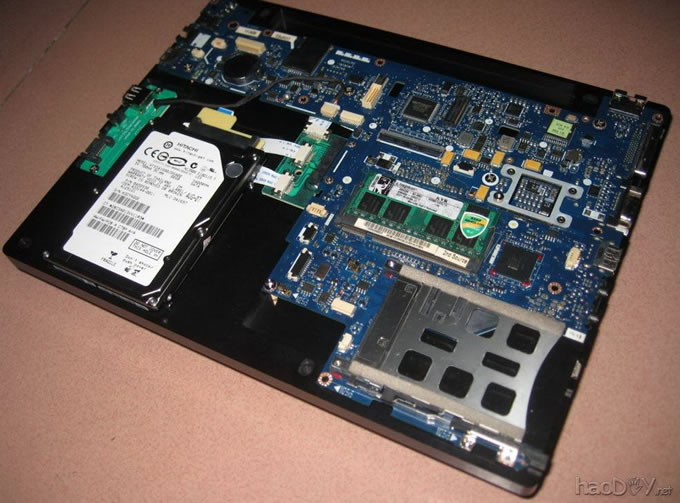

这次机箱最大的变化在于,我为它专门设计了一套转换板,三个功能,一是硬盘转接,把JP10引出接2.5寸的硬盘作为内置使用,光驱口转换成标准的SATA,方便外置3.5寸硬盘使用。以前用过一种转换线,没多久就不行了,上一款机箱我设计了一个ESATA转接头,发现很难焊线,没法,于是恨下心来,用最好的FPC软排线来设计这套PCB,全部用FPC连接,接线方便,更重要的是机箱内部接线也因此变得简洁美观了。大家再也不用那种讨厌的转接线了。增加一个USB接口,让大家省得专门买USB模块。预留了一个开关,有兴趣的朋友可以把它跟电源开关连接,那样等于把电源开关放在侧面了,那样机箱可以叠放,不用那个小按钮了。

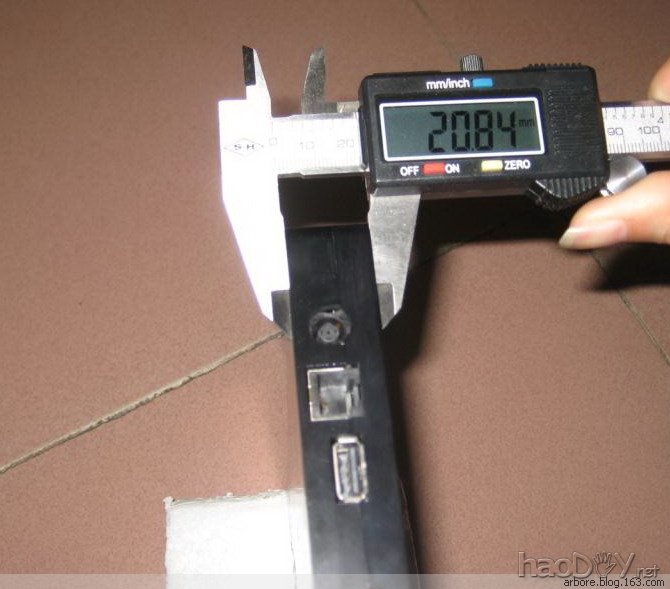

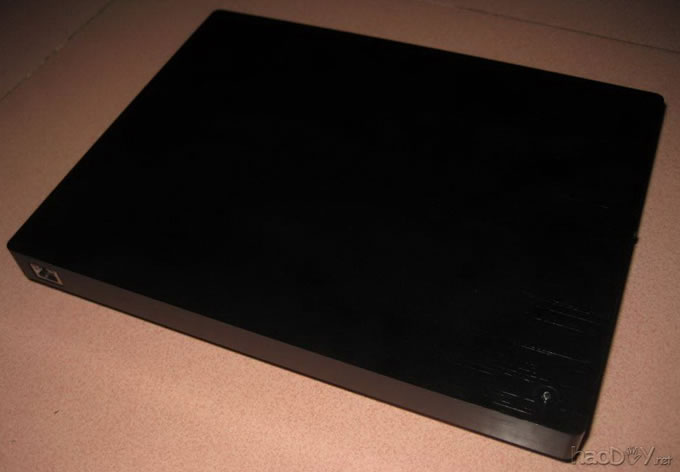

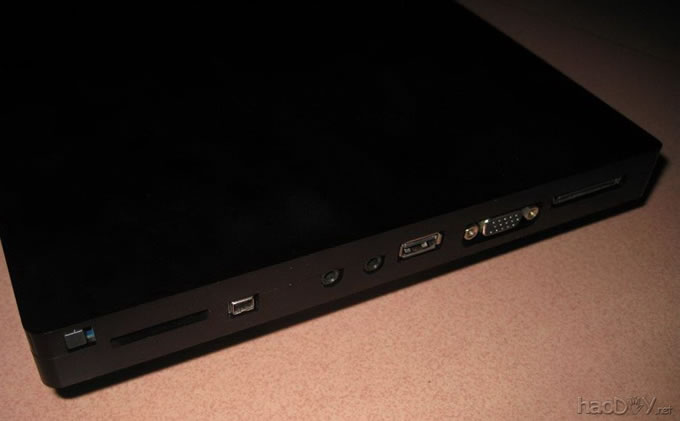

值得一提的是,机箱我也改到21mm厚,这样更加轻便,上一款的机箱感觉比较重。其他的大家自己看图吧。

HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集




HP 2530p主机DIY手记 续集




HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集



HP 2530p主机DIY手记 续集
