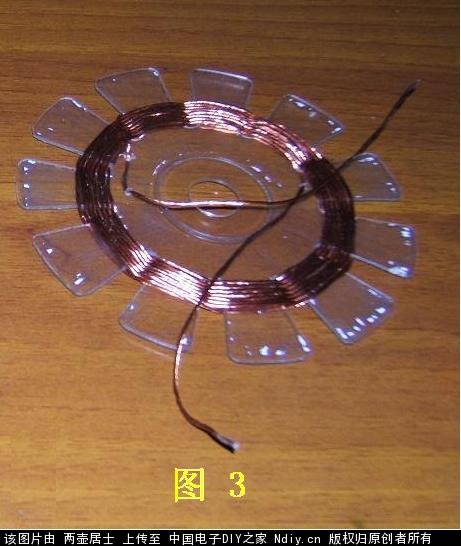

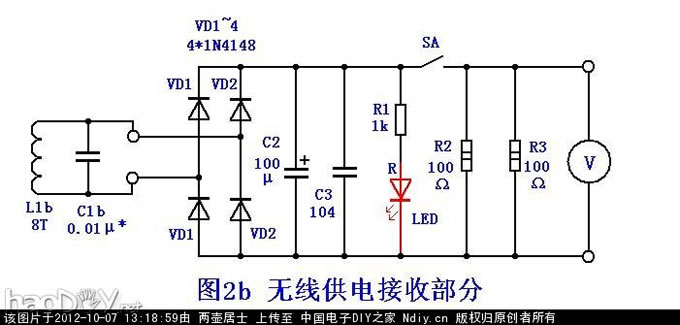

我们说这个电路是智能无线供电电路，其原因就是它能自动检测有无负载。没有负载时它工作在间歇状态以节约电能，一旦检测到负载就工作在连续状态，使其正常工作。 图2中，Rp作为检测灵敏度调节；LED为工作状态指示（红灯间歇闪亮为检测状态，绿灯亮为连续工作状态）；SA为维修开关，合上后，红灯连续亮，输出级连续工作，适于维修或弱负载时工作。 2．接收部分 实际上任何一个具有接收线圈的装置都可成为接收电路，这里只是给出其中一例，它可以实测接收部分的功率，也可以调整撤回路的谐振状态，使之灵敏度最高。电路很简单，就不再赘述原理了。电路见图2b：  如果不测试接收距离和检测系统的转换效率，也可不装图2b的电路。 零件选择 无线供电的效率与发射级的工作状态有关，同时也与作为发射电磁能量的线圈的质量也有非常密切的关系，所以发射线圈L1我采用36×Φ0.1mm的李兹线，绕在用光盘作骨架的蛛网板上。见图3： 线圈的骨架用光盘制作，为了避免涡流损失，光盘上的金属镀层应当去掉。骨架的内径为66mm，用36股Φ0.1的漆包线绕11匝。图2b中的接收线圈也绕成蛛网式，用24股Φ0.1的多股漆包线绕8匝。  高频输出级用大功率场效应管，如IRF系列的634、630均可，或其它耐压200V，电流5A，最大损耗功率大于20W以上的VMOS管。使用时需加上面积足够大的散热器。 谐振电容C4要求用绦纶电容，耐压200V以上；C11、C12、C13、C14要求耐压35V以上。定时电容C5、C10要求容量准确，漏电较小，最好用钽电容，如果没有钽电容则应采用耐压25V以上的铝电解。C7、C8、C11、C12要紧靠IC4焊接。 其他元件没有什么特殊要求。 调试与安装 (责任编辑：admin) |
