無綫控制+定向天線+监控摄像头

时间:2015-06-22 09:58来源:bbs.mydigit.cn 作者:makgo 点击:
鉆孔加磨口,做到手都軟 . 風扇是拆电腦火牛的,今次有用武之地啦. 現出來見見大家,相信他亦非常开 心. 编排後之出線佈置220v入,鏡头v輸入,云台控制輸出,(鏡头菜單及遠近控制),無線控制天線 及視频發射天線 . 測試鏡头六条控制線原來要供+或-电源才啓動到菜單
無綫控制+定向天線+监控摄像头
無綫控制+定向天線+监控摄像头
無綫控制+定向天線+监控摄像头

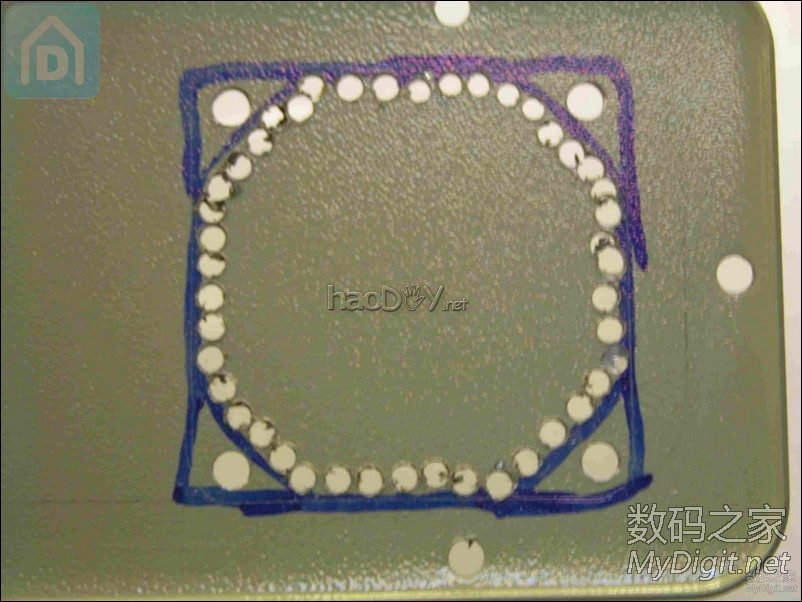

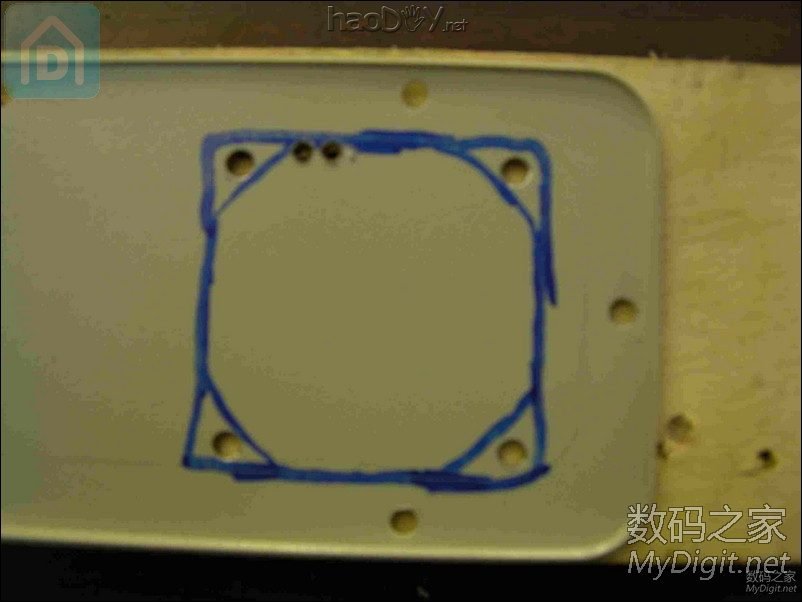

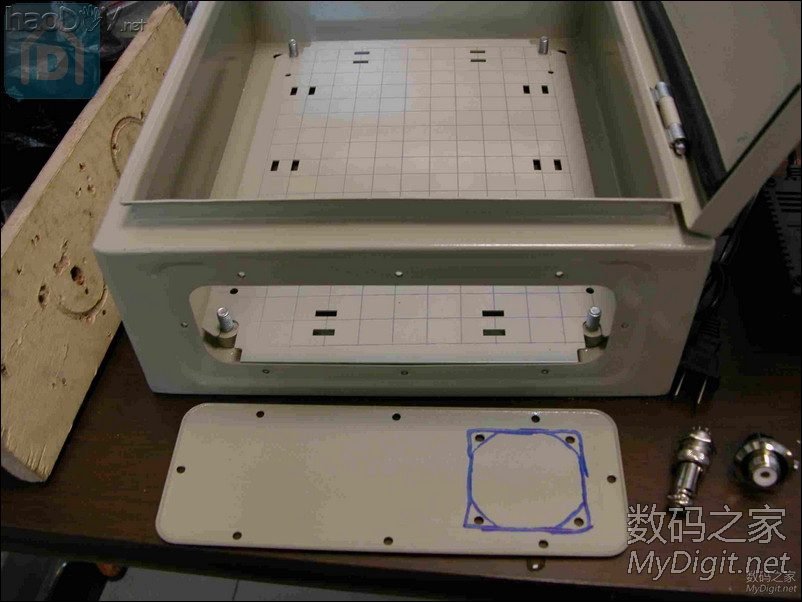

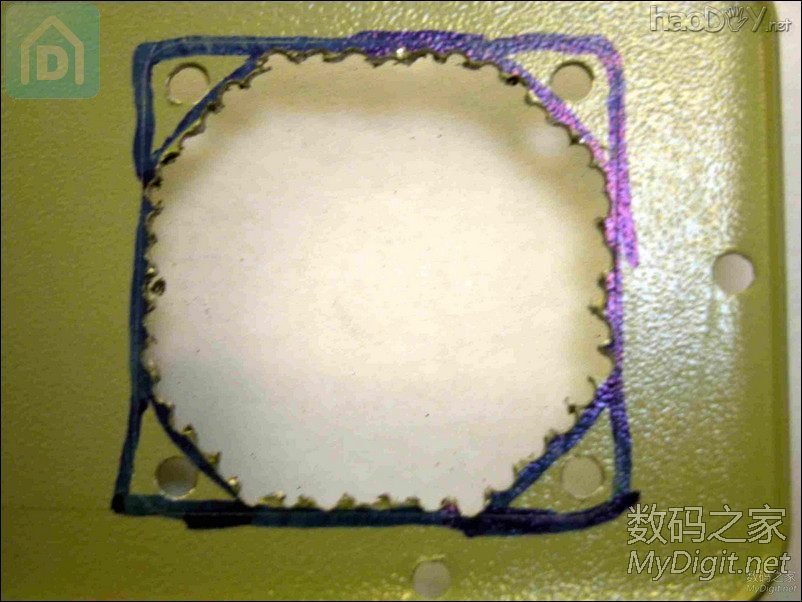

鉆孔加磨口,做到手都軟.無綫控制+定向天線+监控摄像头

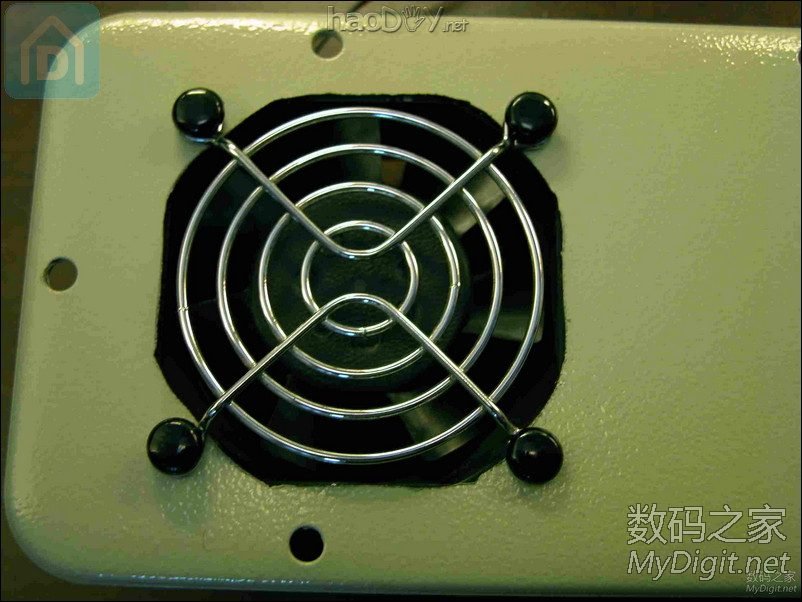

風扇是拆电腦火牛的,今次有用武之地啦.現出來見見大家,相信他亦非常开心.無綫控制+定向天線+监控摄像头

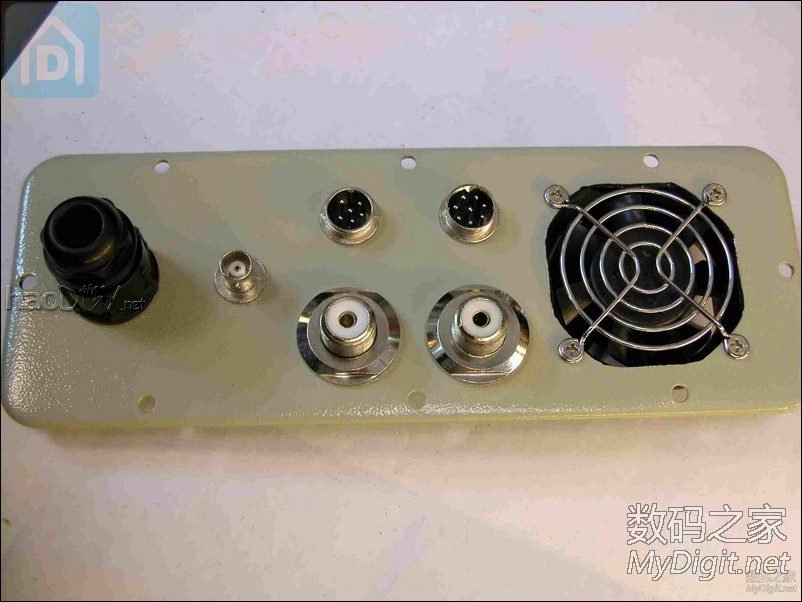

编排後之出線佈置220v入,鏡头v輸入,云台控制輸出,(鏡头菜單及遠近控制),無線控制天線及視频發射天線
無綫控制+定向天線+监控摄像头
測試鏡头六条控制線原來要供+或-电源才啓動到菜單及遠近.無綫控制+定向天線+监控摄像头

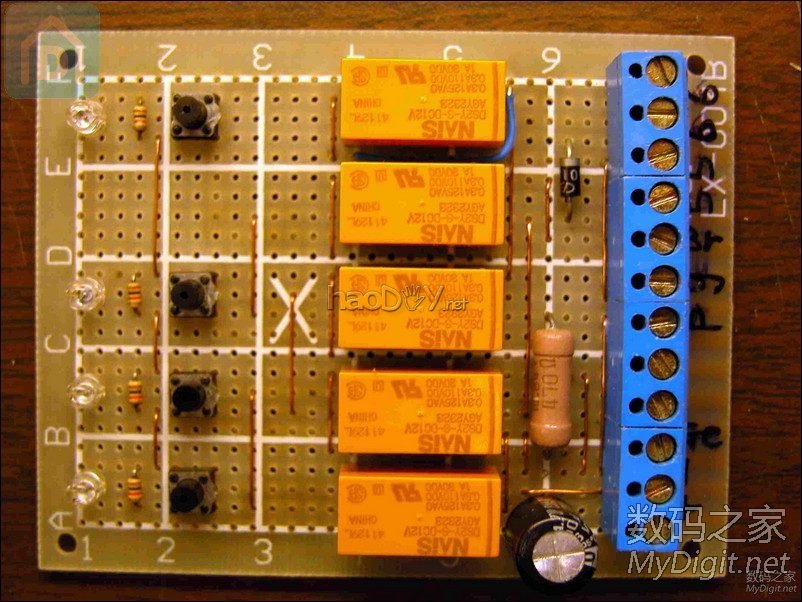

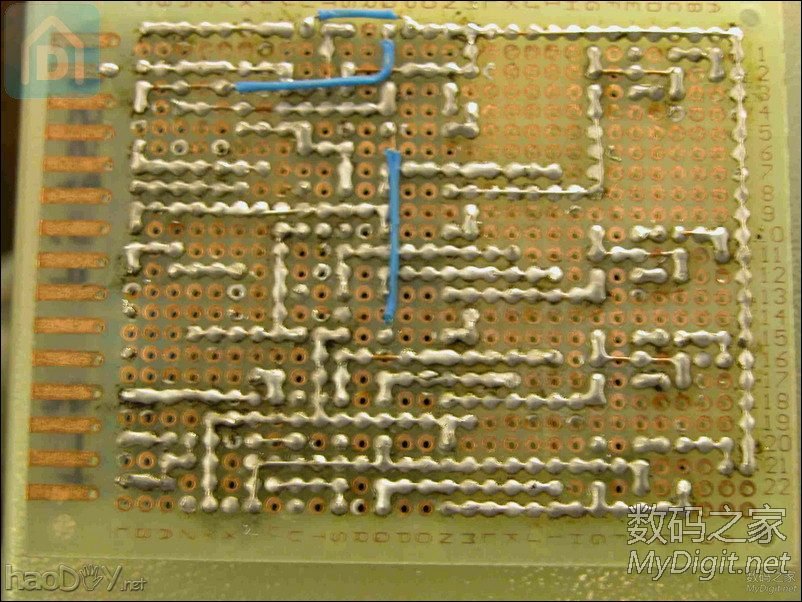

这決定動手做控制板,好彩一次成功,但美中不足,佈置線路,底板上下还需加四条跳線..無綫控制+定向天線+监控摄像头

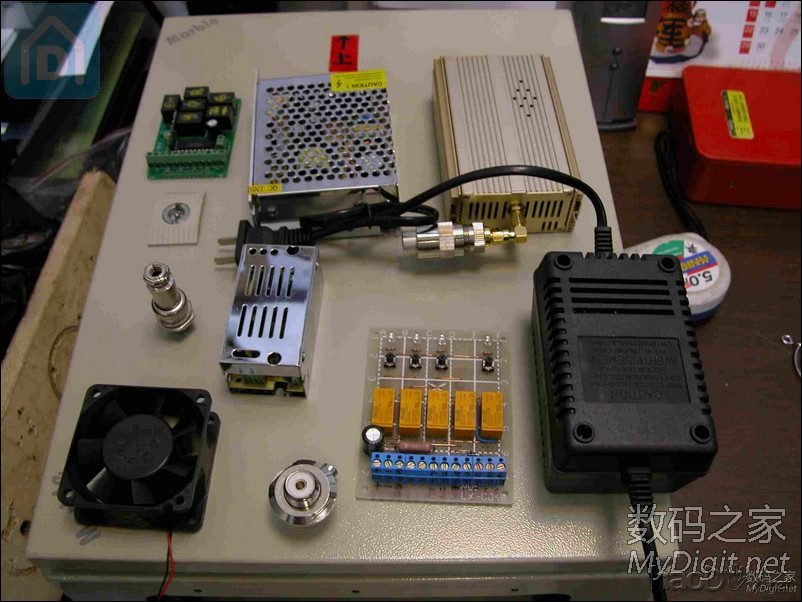

考慮排位及佈置等问题.無綫控制+定向天線+监控摄像头

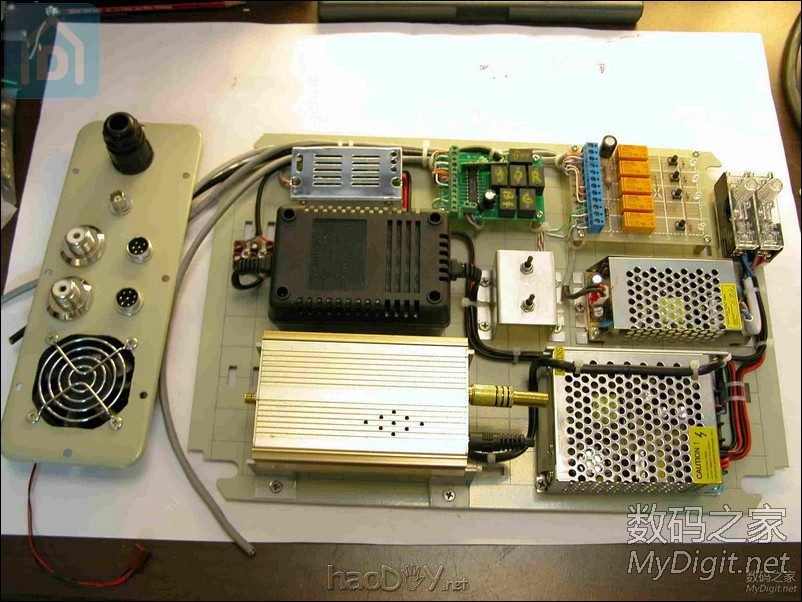

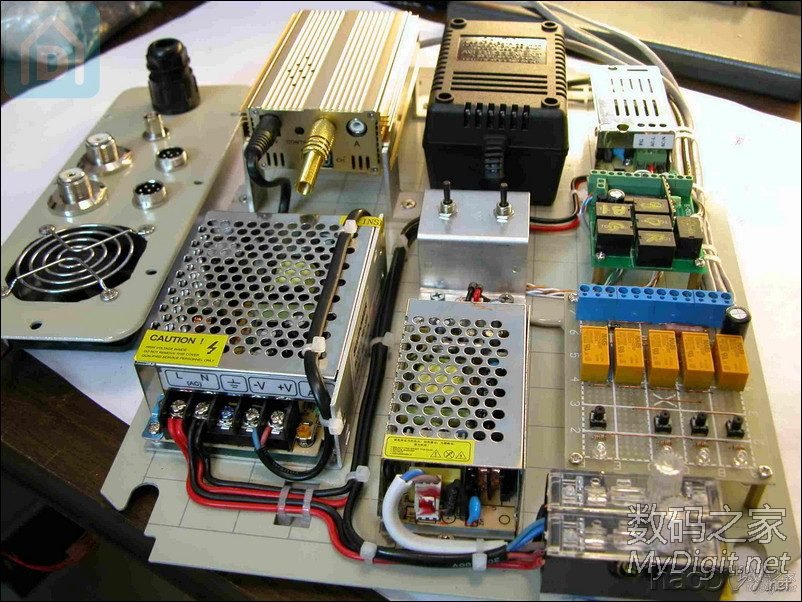

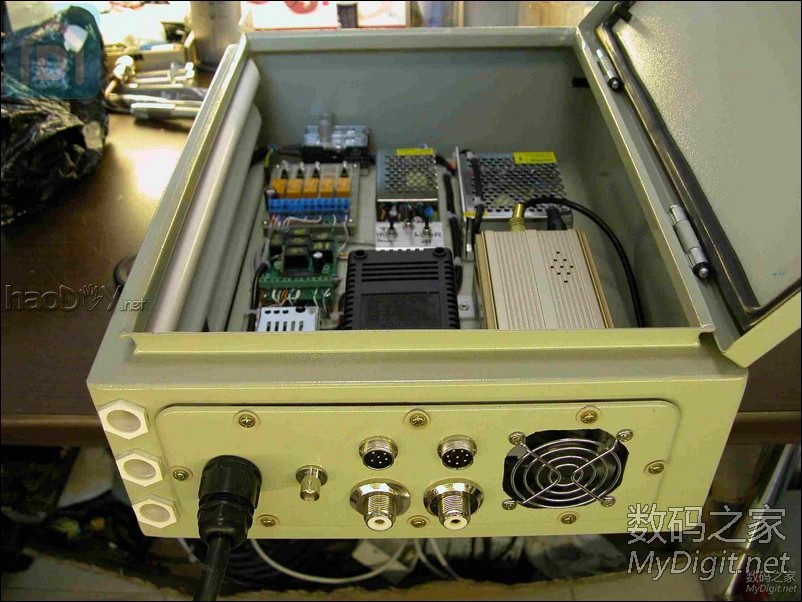

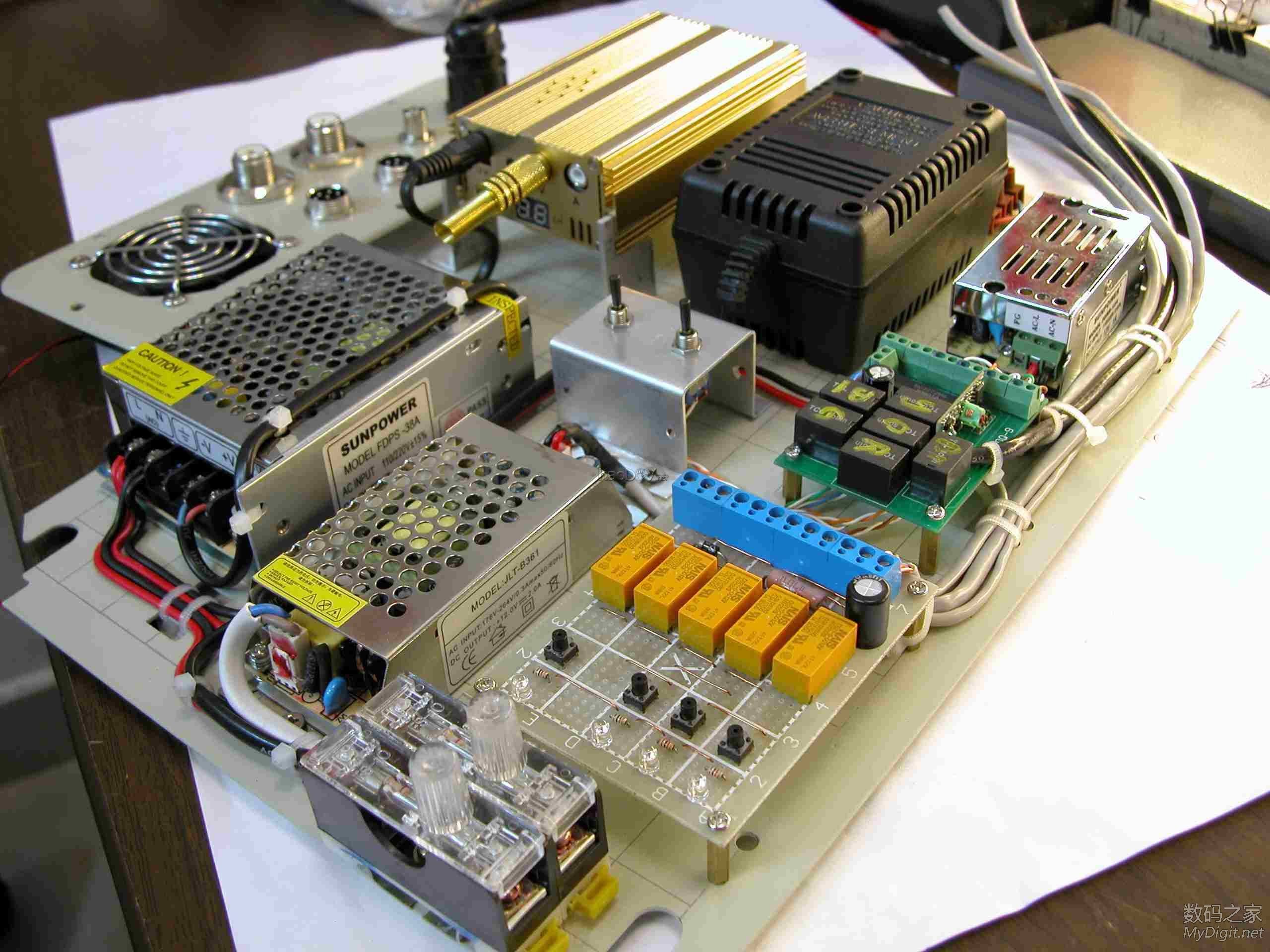

佈置定型,發熱組件最近風扇.控制板在箱左上角,方便右手控制.矣!中间还有空位,可加手動控制云台上下及左右,方便测試及维修時使用.無綫控制+定向天線+监控摄像头

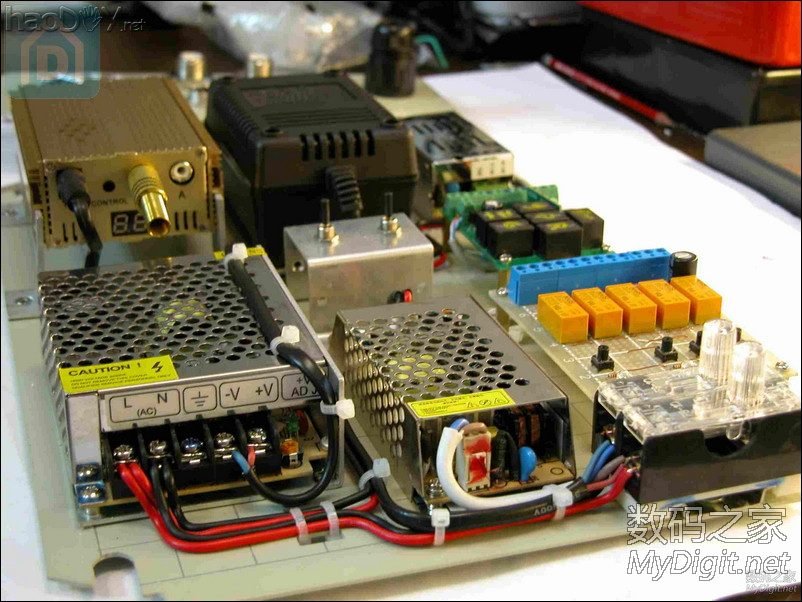

中間鉄壳电源是從鏡头内拆出的,因原鏡头供电是220v,这無必要再由控制箱上一条220v到鏡头,另又增加鏡内熱度,蒸發鏡内水氣及要餘留空間,下解説.
無綫控制+定向天線+监控摄像头

控开关支架亦是鏡头内拆岀的(是电源之固定底板)無綫控制+定向天線+监控摄像头 無綫控制+定向天線+监控摄像头
無綫控制+定向天線+监控摄像头
兩個扦头,一扦地方鏡头,另一扦地方鏡头訊号線.無綫控制+定向天線+监控摄像头

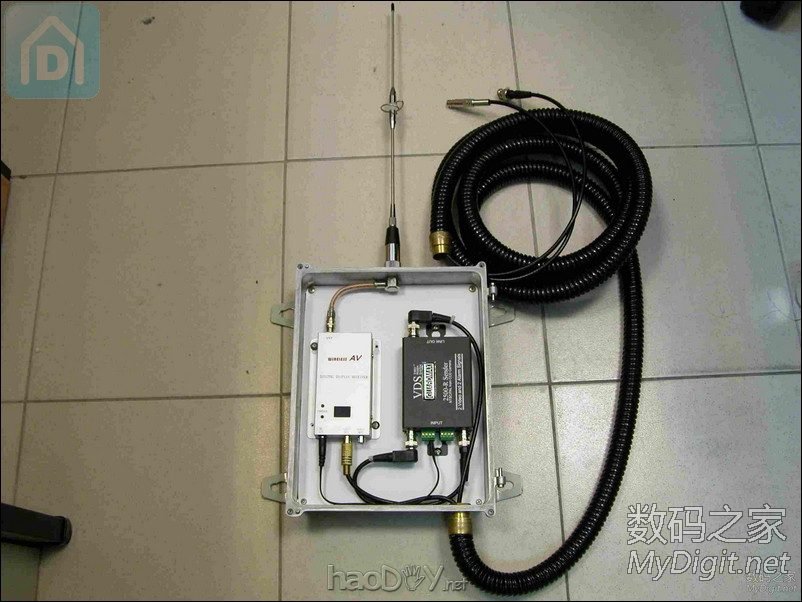

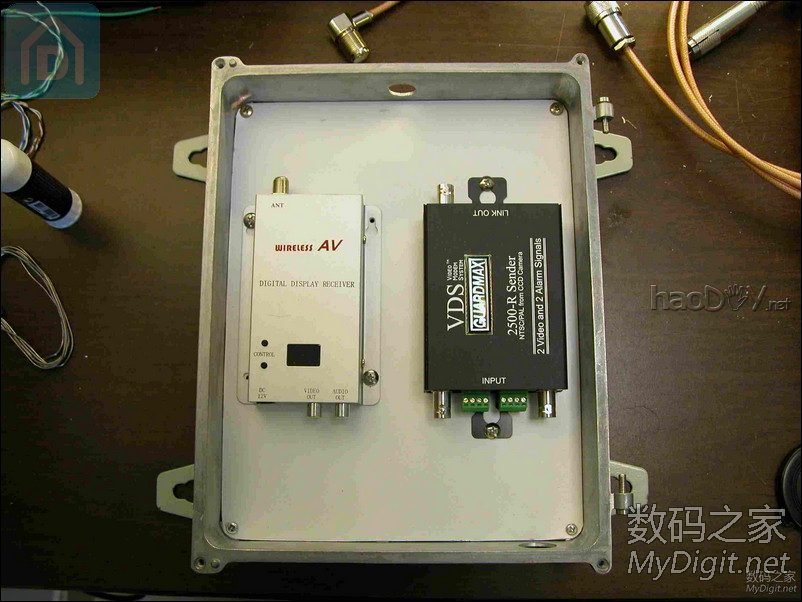

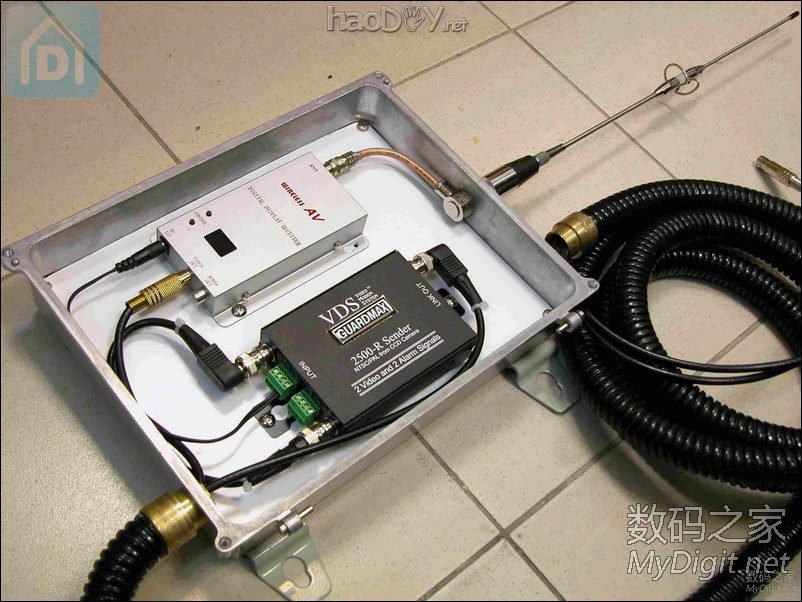

接收机及分割器(二個V訉号入一条線出,接收电源從分割器供給.)無綫控制+定向天線+监控摄像头
我靚唔靚仔,记緊將我安高D,要重点保護啊!有人話要弄我回家,到時唔知要我幫佢做甚麽?無綫控制+定向天線+监控摄像头
無綫控制+定向天線+监控摄像头無綫控制+定向天線+监控摄像头

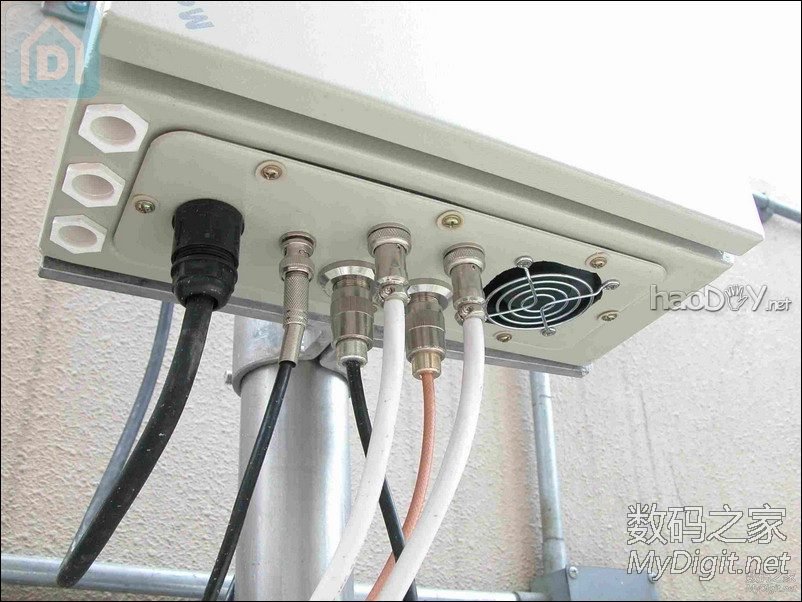

主控箱不能装高过牆面,因业权人有可能會投訴及打颱風時會做成重心不稳.但整套鏡头安裝在分体空调主机後.熱氣超过50度 ,要考慮散熱问題 否则發射组件容易損坏 .大家看这散熱方式是否合理,你猜風扇是向外抽出还是向内吹入呢?还是有更好的提意?

  無綫控制+定向天線+监控摄像头

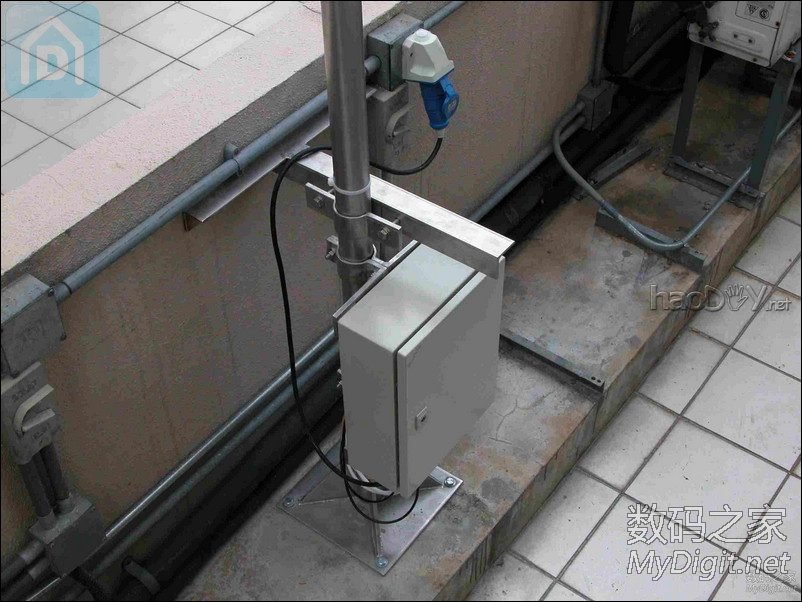

装在兩幢大廈中間,打颱風是風口位罝,所以加個T架固定.無綫控制+定向天線+监控摄像头

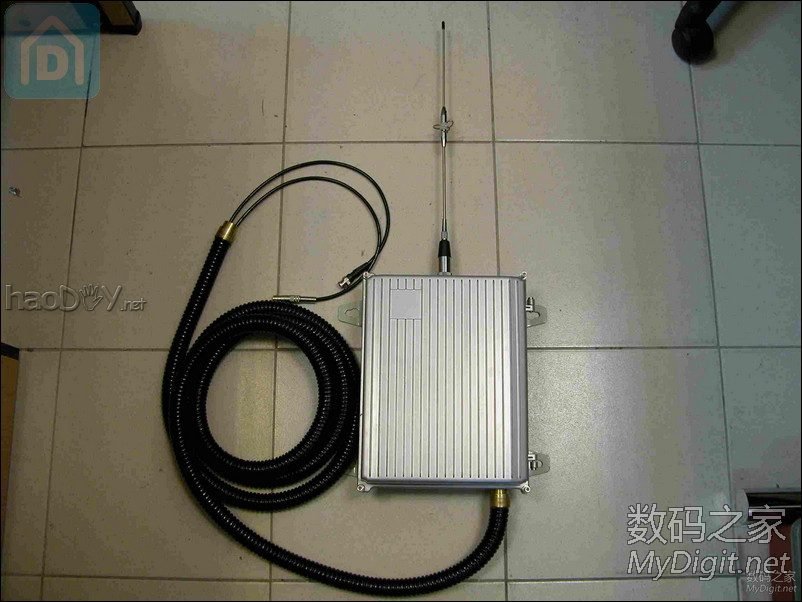

接收箱及控制器(控制上下左右遠近)兩兄弟先亮相 (责任编辑:admin)
