沿袭我一贯的制作风格,拍照记录了一些制作过程,这里分享给大家,多给些意见吧 首先是构思: 就有了下面的初步构思
然后,手绘了草图

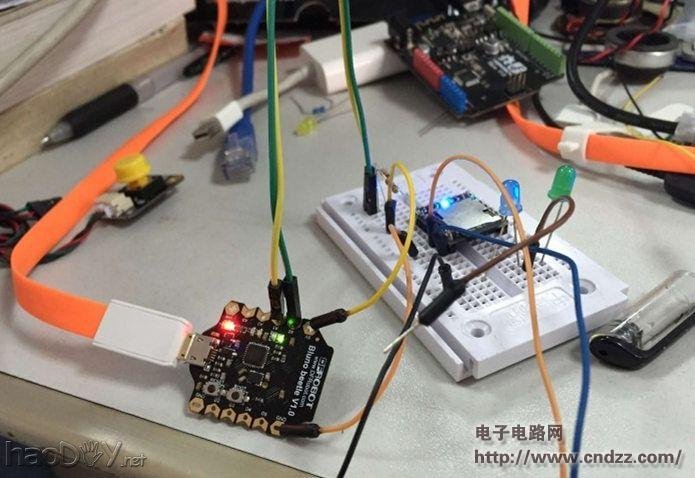

接下来,先做原型,上次买的blue beetle送人了,于是先用bluno和mini player模块加面包板跳线搭建了原型,喇叭这里用的是思科电话听筒的拆机货,功率2W,效果很不错。 这里要注意: 1.要在TX,RX与MP3模块的RX,TX之间连一个1k电阻,这样可以有效的去除杂音。 2.播放的音频文件需要放在TF卡的根目录的“MP3”文件夹内,并且以一个四位数字开始为规则命名,四位数字之后可以自定义。
等第二天DF网购的blue beetle到货,立马换装,ok!

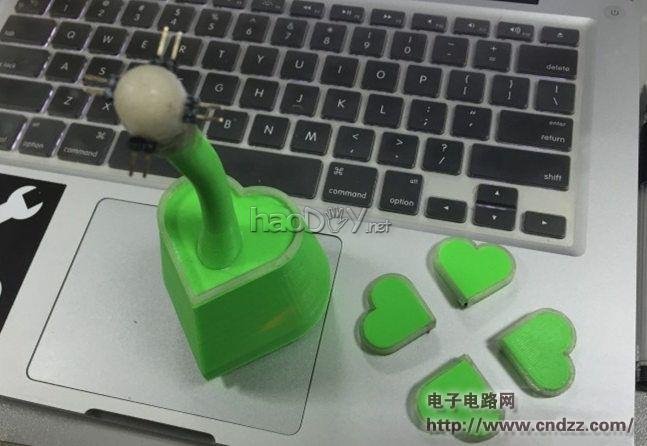

中间详细的步骤以及3D模型相关的都放在附件里面了,感兴趣的可以自己下载看看,看看最关心的效果图 四叶草拔掉叶子的状态

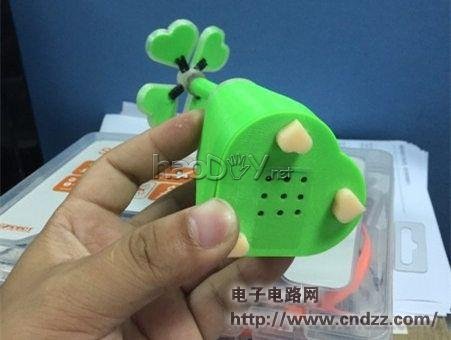

底部是这次制作的一个遗憾,总是感觉设计不是太搭,那九个扩音孔透出浓浓的乡土玩具气息,哎。。。。,下次再改进吧

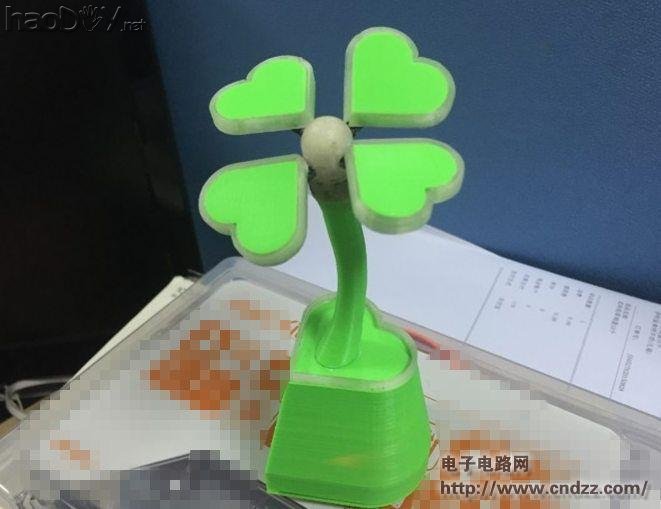

最终整体完工照
