【参赛】DIY电子小礼盒录音机制作

时间:2017-08-10 15:53来源:www.crystalradio.cn 作者:ka2209 点击:
【参赛】DIY电子小礼盒 ,矿石收音机论坛
快过年了,大家相信小伙伴们都要送一些礼物给亲朋好友。我也不例外,利用一个精美的盒子,以及必要的电子元件制作有声音特效的电子小礼盒。我决定装糖果,以及我用Photoshop制作的小贺卡,然后把它送给女神,作为新年礼物。相信她一定会喜欢的。
  准备材料
  除了一些必要的装饰纸片外,所有元件以及盒子如下图所示:

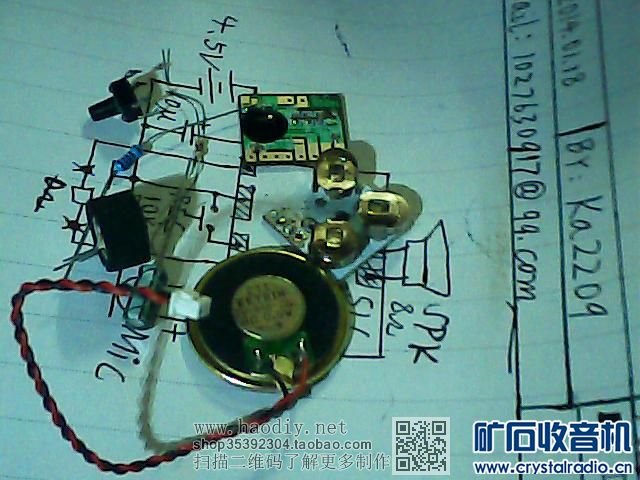

  所有元件:
       【参赛】DIY电子小礼盒录音机制作

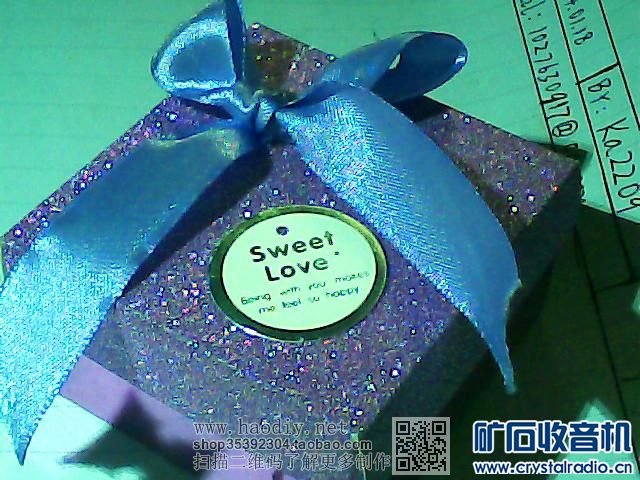

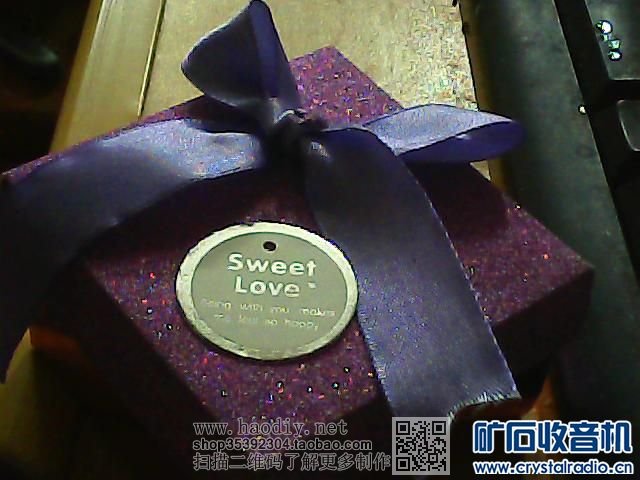

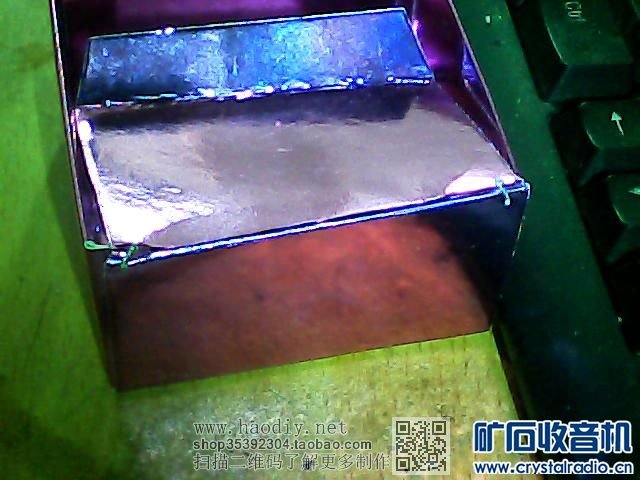

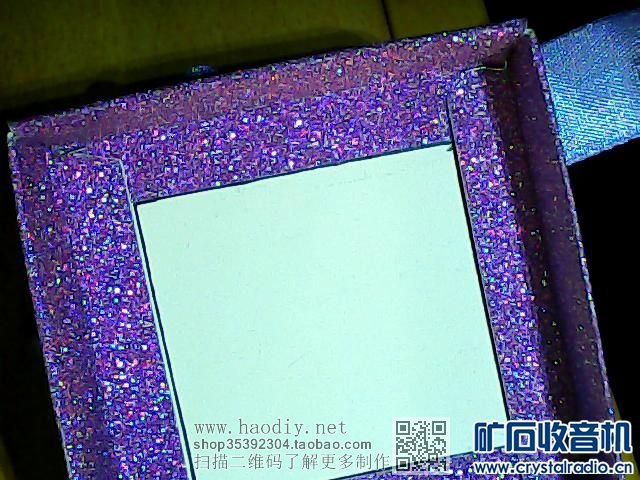

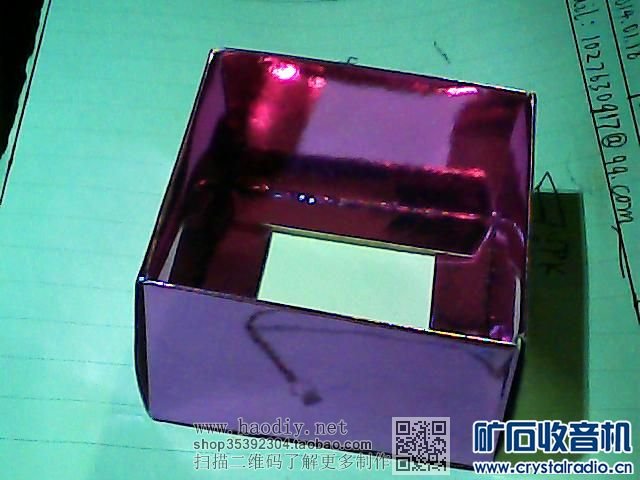

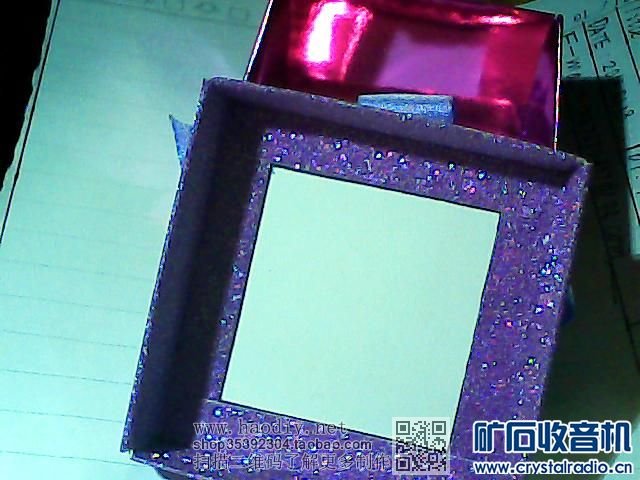

       用到的盒子:
【参赛】DIY电子小礼盒录音机制作
【参赛】DIY电子小礼盒录音机制作
这个盒子看起来应该是用来装糖果的。
【参赛】DIY电子小礼盒录音机制作

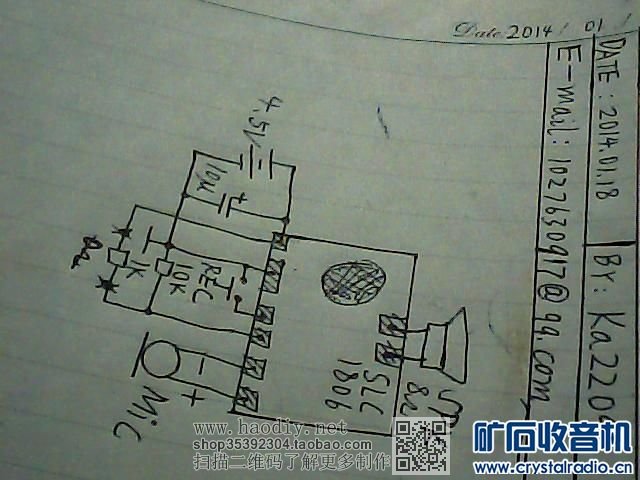

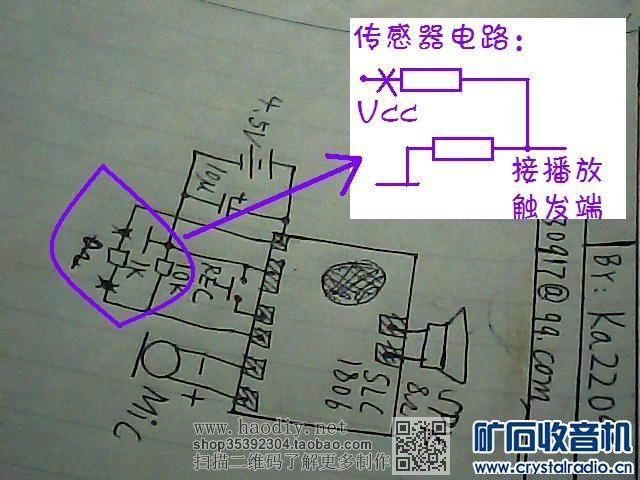

       这是电路图:
【参赛】DIY电子小礼盒录音机制作

小修改:
因为用纽扣电池供电不给力,所以改成了3.7v的锂电池。

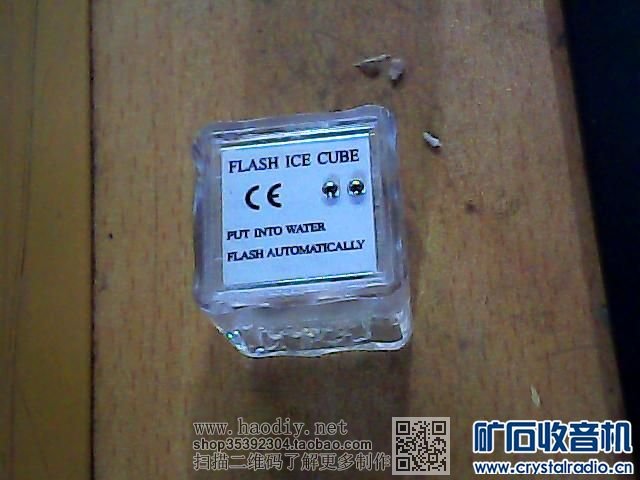

原来的纽扣电池是用这个的。
【参赛】DIY电子小礼盒录音机制作
【参赛】DIY电子小礼盒录音机制作
【参赛】DIY电子小礼盒录音机制作

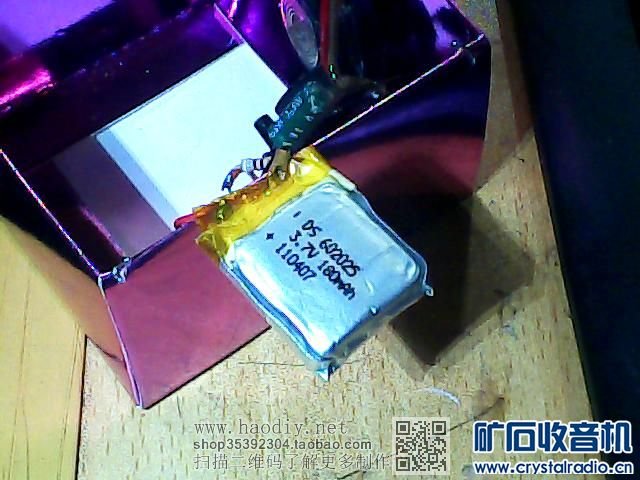

这是锂电池,是丛闲置的模型直升机玩具中拆机的。
【参赛】DIY电子小礼盒录音机制作

制作过程与原理说明
    制作传感器
  当把盒子打开后,即可播放录音,以达到声音特效的目的。根据该集成块负触发的原理,传感器应该做如下图所示的设计:当打x处断开时,就触发集成块播放录音;平时打x处是连接起来的。
【参赛】DIY电子小礼盒录音机制作
  制作这个触发器:

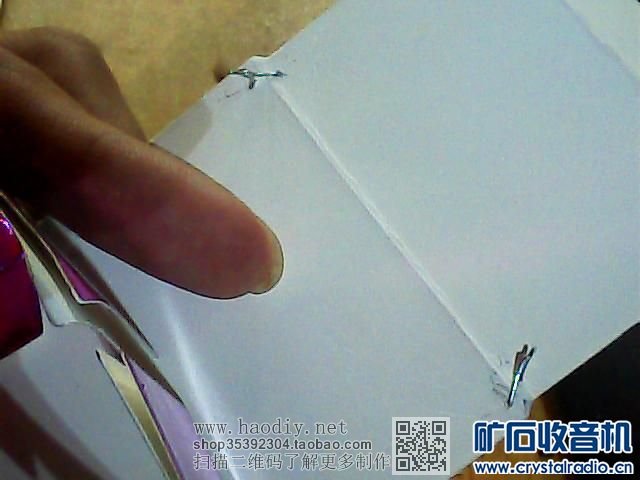

       1.用多余的元件引脚,弯曲作为触点(要2个触点),将其固定在如下图所示位置:
【参赛】DIY电子小礼盒录音机制作

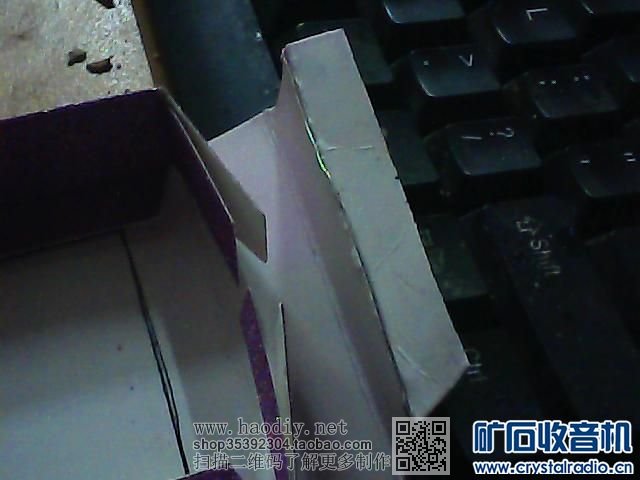

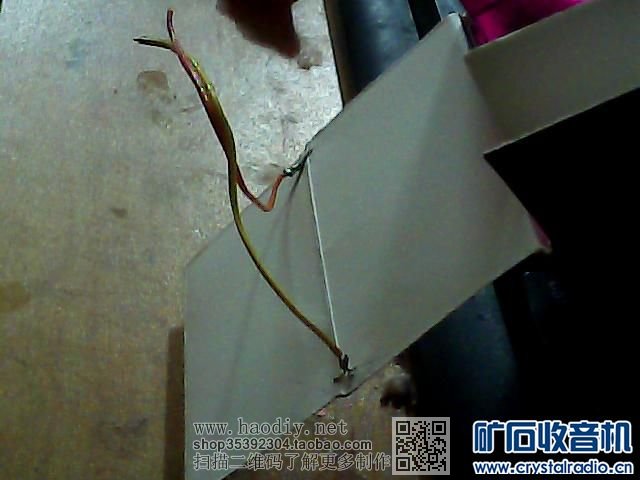

  2.用2根线连接触点,如下图所示。
【参赛】DIY电子小礼盒录音机制作

【参赛】DIY电子小礼盒录音机制作
【参赛】DIY电子小礼盒录音机制作

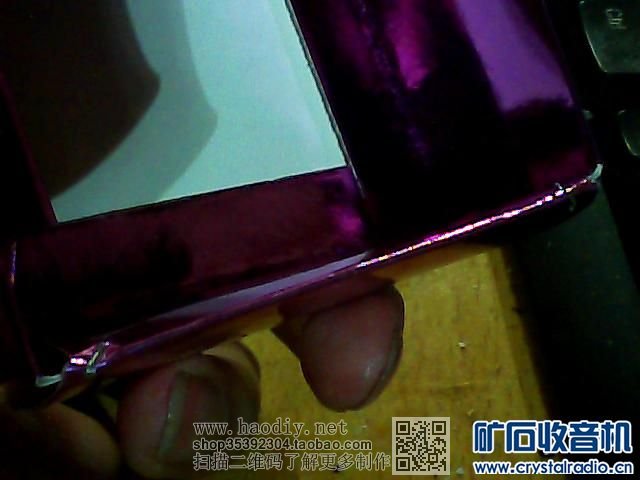

       3.如下2幅图所示,在盖子上做“短路线”。
【参赛】DIY电子小礼盒录音机制作
【参赛】DIY电子小礼盒录音机制作

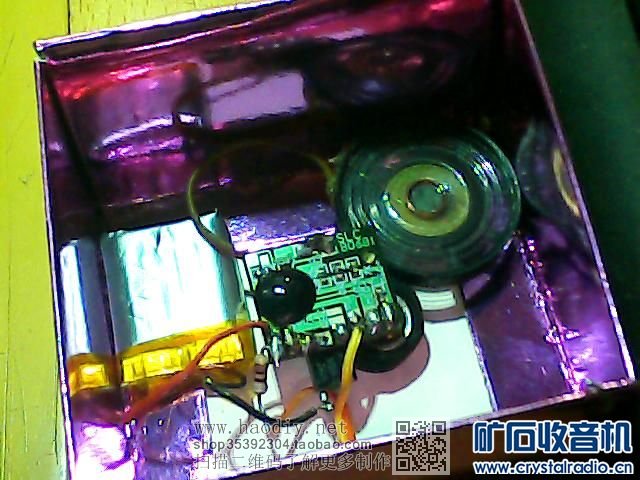

连接好电路,这就差不多了。
【参赛】DIY电子小礼盒录音机制作
【参赛】DIY电子小礼盒录音机制作

大功告成了!
【参赛】DIY电子小礼盒录音机制作   录音:把“REC”按下不放,即进行录音。当按下的瞬间,喇叭就会发出“滴”声;录音结束时,也会发出。
  当你把盖子盖上去时(一定要使如前所述的打x处闭合),喇叭会播放刚才录制的录音;当再打开盖子时,喇叭就会播放录音。
  长期不用,请把电池脱离电路。建议设置电源开关,因为“待机”时电路会有很小的电流(远远达不到1mA)。
