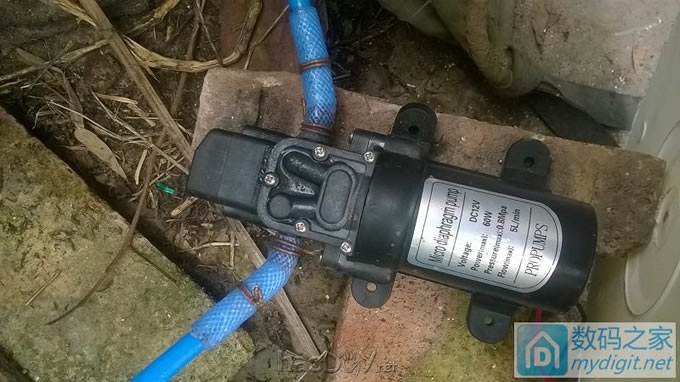

典型的捡个鼠标 配个电脑。。。 首先是 木噶喜木噶喜，老夫在路边捡（偷）了一块110W的太阳能电池板。。 于是在表弟那里又偷了一块12V 20A的电池。。由于没有有效的用电方案，每天发的电就这么白白浪费无法利用。。 某天决定 买个12V 补光灯把院子照得亮亮的，然而还是不过瘾。。 然后又在水深宝买了一个 12V的水泵。。

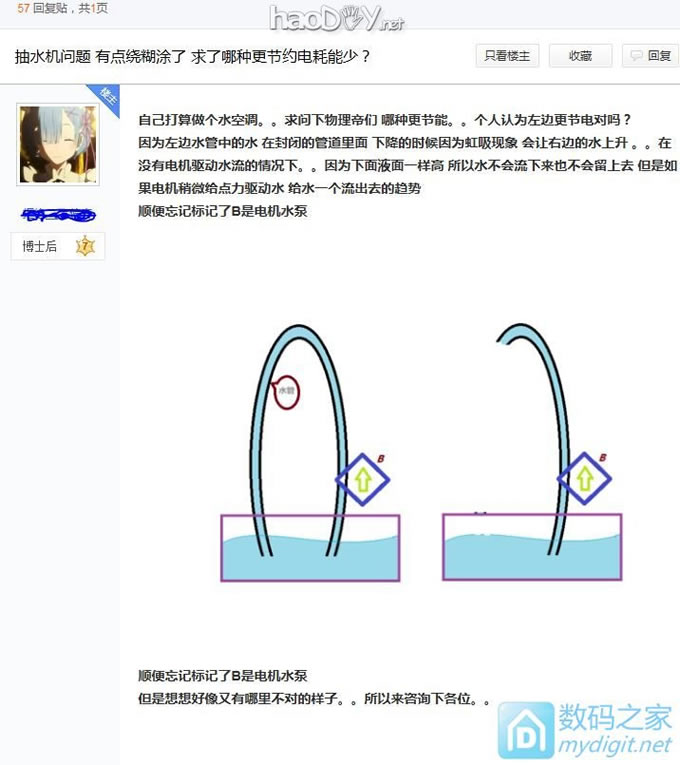

打算把井里的水抽起来平时使用，然而万万没想到。。井口太小水泵吸程只有1.5米。。没法用。。于是闲置中。。 。 。 。 十年后 。 。 。 某个夏天（就前几天）。。感觉天气炎热，电风扇表示实在无能为力。。然后老夫便想起了空调扇这种东西，百度一番发现诸多不足。。 于是老夫就参考空调的原理，结合手上的资源。。利用井水冬暖夏凉的特点。。设计了个东西。。没错就是市面上的 “水空调” 于是脑补了设计图，以及到物理论坛 去论证原理。。

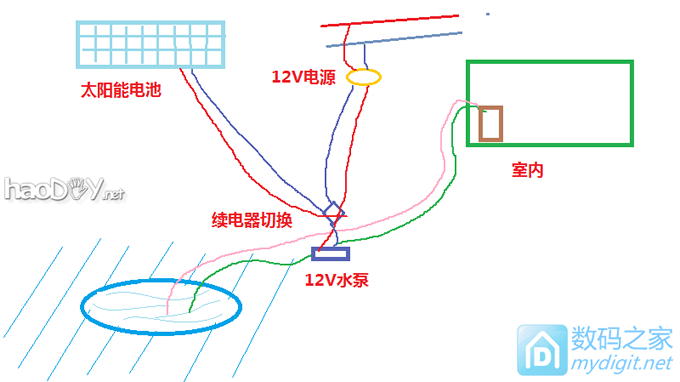

由此敲定方案，A方案既节能又还解决了 水泵吸程短的问题。。这样水泵就能放在任何位置了。。 于是整体设计图，出炉。。
因为，太阳能会遇到阴天，或者晚上电池电耗光了的情况。。就必须有市电代替。。一开始想用单片机在检测太阳能供电情况。。然后想了想我既不会玩单片机，电路设计又垃圾。。咋办呢。。于是就翻出了（买的）一个12V的续电器。。 常闭接电源适配器，常开接太阳能。。线圈并联到常开。。这有太阳能供电 线圈通电闭合常开，实现太阳能供电。。当太阳能电压过低关闭供电，线圈断开，常闭接通实现适配器供电。 理论设计图都有了那么就开干了。。
由于一个人跑外跑内，过程图片没法拍。。于是拿成品讲解吧。。 冷水进来了就得想法让它吧室内的热量带走。。于是到废品站去花了45元买了个空调室内机的，热交换器。。 淘宝花55元买了100米10*6.5的空压机气管。。 回来一阵折腾，接好 灌水 通电 几秒钟上水了 ok 理论与实际相符 落差6米 吸程1.5米的水泵成功讲井水抽起来了。。 关闭水泵 堵住进出水管（防止里面的水流回井里）。。。 接上热交换器，重新通水。。很好温度很低。。

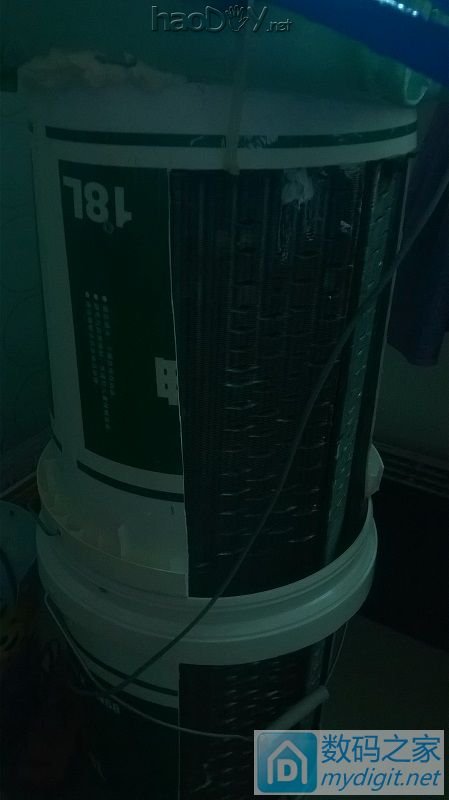

外壳采用两个，机油桶制作，看图应该能明白。。

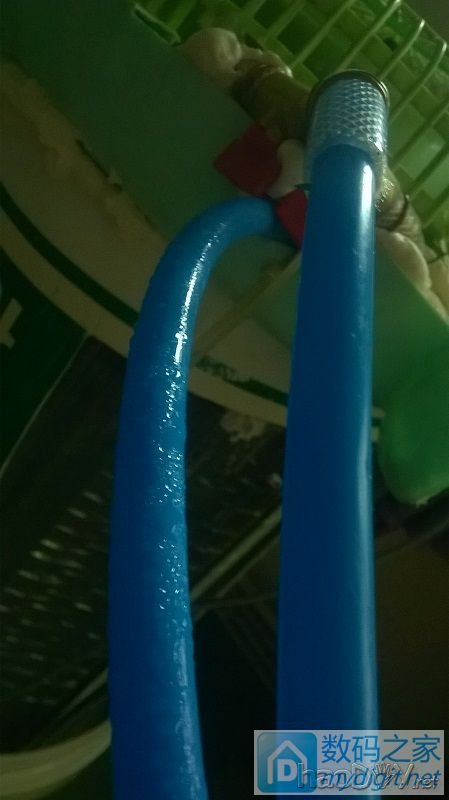

管道中水温很低，外面结了很多冷凝水。。大概一小时 热交换器留下来200毫升的水（不是漏水 是空气中的水分冷凝的。。

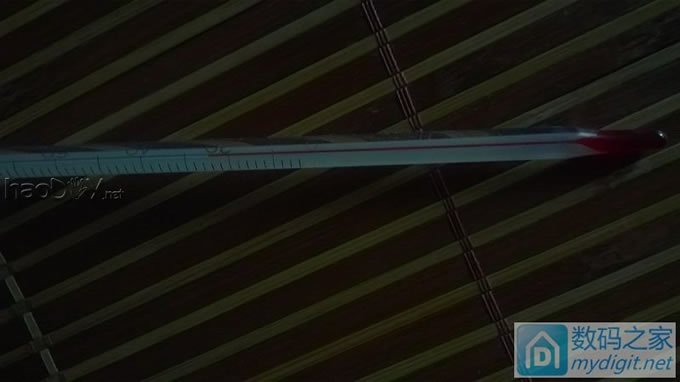

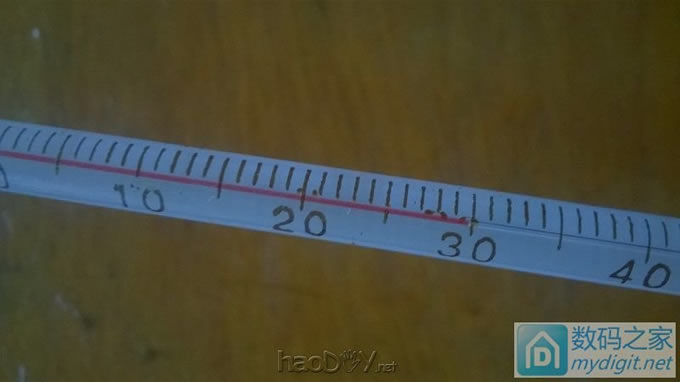

室内温度大概24度的样子。。下面是室外的温度30度的样子。。

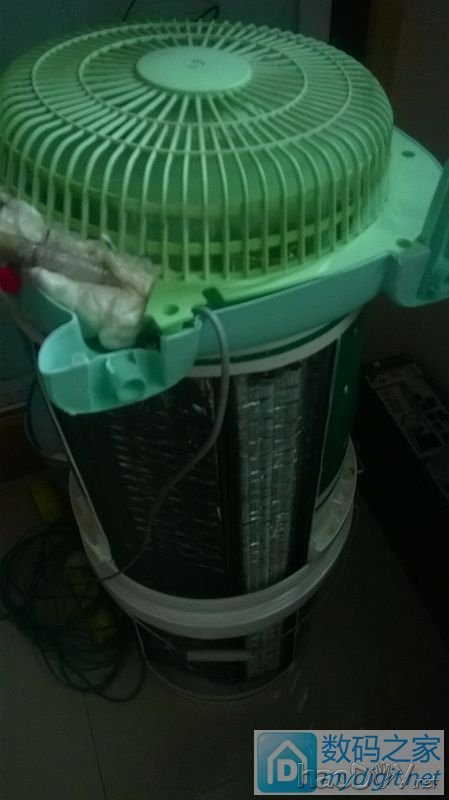

上面的风扇是 将就以前的 大小刚好可以扣在上面。。。 管子 热交换器 是这次买的 水泵是之前买的 不过应该用 汽车的散热器比较。。因为散热片比较少 通风量比较大。。空调的太密了出风量小了很多。。 不过。。毕竟不是空调 降温速度并不快。。大概15个平方的房子3.3标高。。从室外温度降到最低温度 要1个小时的样子。。

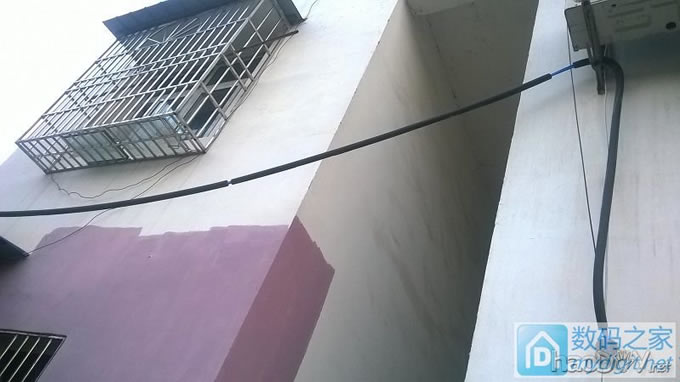

这是室外 进出水管 外面包了空调保温管 通过空调洞进入室内。。 (责任编辑：admin) |
