与众不同的 LED光立方金字塔,网友原创详细教程 视频

时间:2012-10-30 21:29来源:www.geekfans.com 作者:cong 点击:
作者Chinked-out [QQ:136678431]。 第一次做教程,难免有不足之处,有不懂的地方或者我叙述不清楚的可以QQ我,我会在第一时间回复。 先秀一下效果: 首先要说一下哪些人适合做这个金字塔:完全不懂程序的是可以的,但是一定要有焊接基
与众不同的 LED光立方金字塔,网友原创详细教程 视频

作者Chinked-out [QQ:136678431]。

第一次做教程,难免有不足之处,有不懂的地方或者我叙述不清楚的可以QQ我,我会在第一时间回复。

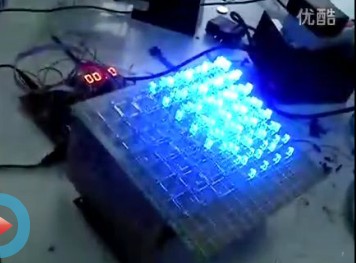

先秀一下效果:



首先要说一下哪些人适合做这个金字塔:完全不懂程序的是可以的,但是一定要有焊接基础。如果你自己焊接不出51最小系统,也搞不定8X8的点阵,那我不建议你来做这个金字塔。
以后我还会上传简单的51作品,适合焊接水平不高的人,这也是我上传作品的原因,我的宗旨在于”人人可以51″!所以我上传的作品不仅会讲制作流程,也会上传原理图和源程序。
再说一下工具的问题,人巧不如家伙灵,这也是我才玩焊接时我的老师对我说的,想必玩了几年的焊接朋友是深有体会的。
一把趁手的电烙铁,那是非常给力,可如果你的烙铁不好,你会发现,板子上不起焊锡,或者烙铁头氧化了,温度上不去等等。
我这里给大家的建议是,买把好的烙铁吧,不要图便宜,起码也要30元以上的,有条件的可以配名牌的,淘宝上都有,我自己呢,就是一把正品黄花,外加恒温焊台。如果你是大学生,不吸烟不喝酒,这些钱还是足够负担起的。初学者完全不需要考虑焊台,价格较贵,有经验的老手呢,也会克服没焊台的困难。
至于焊锡丝,买好的吧,贵是贵了,只要不浪费,够你用很长时间,我建议大家买0.8mm和0.6mm的两种,0.8的适合万能板拖焊,0.6的适合管脚焊接,纯度我用是63%的,太低我个人觉得不好用,比这高的也实在没必要。
好了,现在我们正式进入教程
准备工作:
1、可调恒温烙铁 2、焊锡丝 3、平口镊子 4、尖嘴镊子 5、尖嘴钳 6、斜口钳 7、20cmX20cm以上的泡沫板 8、长度20cm的细铁丝若干
为了免去打广告之嫌,我就不直接贴在网上了,请有需要的朋友下载附表: 与众不同的 LED光立方金字塔,网友原创详细教程 视频 xn-5nqw9cq5b144c.xls (15.7 KB, 下载次数: 472)
开始折腾
一、 led灯珠的焊接
1、焊接led灯珠之前,先做个固定板,20cmX20cm面积以上的泡沫即可。

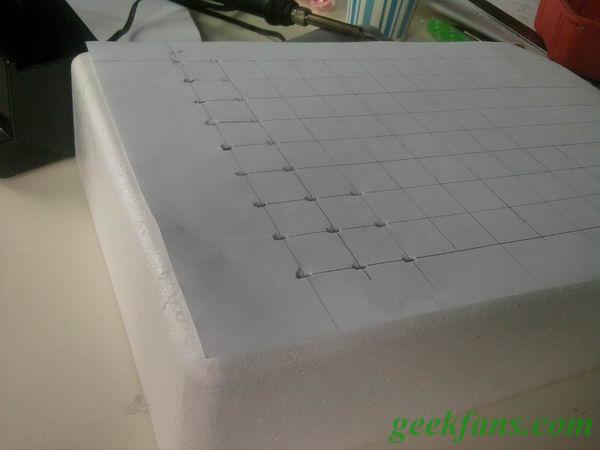

找白纸,画出8X8的格子,每个格子的边长为2cm(如果你买的是小号灯珠,可以适当减小每个格子的边长),把白纸平铺在泡沫上,靠边的地方用双面胶粘好,以防白纸移动影响以后的打孔。
如下图:
与众不同的 LED光立方金字塔,网友原创详细教程 视频

然后就是打孔了,我用的是方形灯,所以找的扁形烙铁头,泡沫很容易打出洞的,如果你用圆形灯,就用尖头烙铁。
不管是什么头的烙铁,对准了交叉线按下去就OK了,一时失手导致有点偏差没关系,因为底座是泡沫,插灯珠的时候很容易就把位置修正好的。

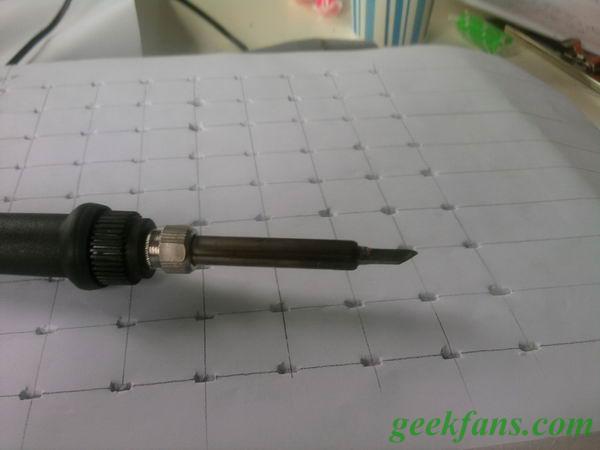

下图就是我打完孔的泡沫板:
与众不同的 LED光立方金字塔,网友原创详细教程 视频

2、插灯

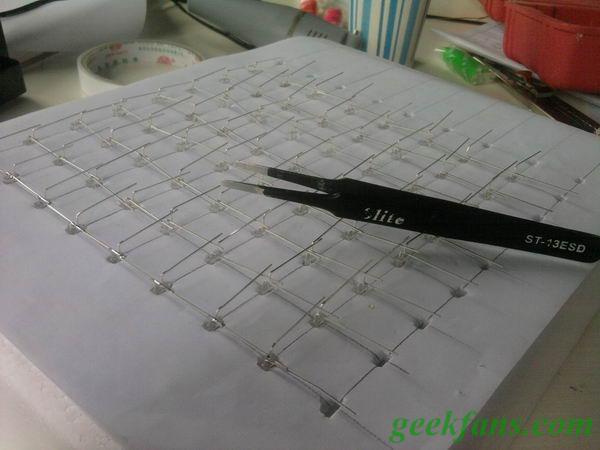

与众不同的 LED光立方金字塔,网友原创详细教程 视频

如上图,我当时是正极全部朝右,负极全部朝向下,在插之前,先用平口镊子把管脚弯折好,因为我个人习惯是正向右,负向下,那么插弯折好的灯珠后,就是从最上边开始插,而且顺序是右到左,这样方便以后的插件。
特别说明的是,正负的朝向完全取决于个人,影响的只是摆放而已顺序而已。不过正负管脚一定要成90度,否则无法将这些灯珠构成一个平面。

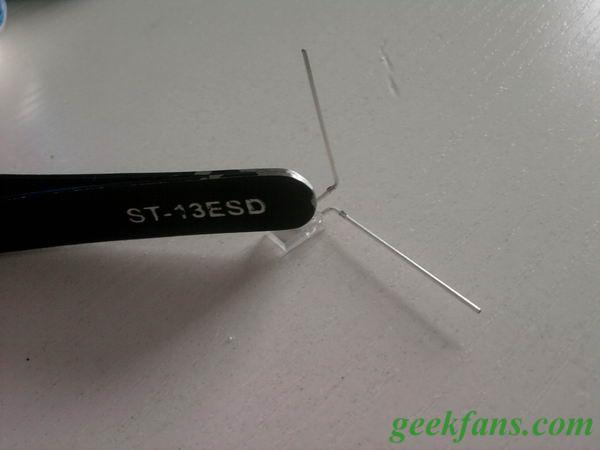

正负管脚的弯折点也不能在同一水平面上(下图),否则焊接到最后你会发现正负管脚会短接。管脚弯折的长度呢,在大于2cm的基础上,多出几个毫米(具体情况视购买的管脚长度而定)这样就可以搭焊到临近的灯上。

与众不同的 LED光立方金字塔,网友原创详细教程 视频

3、焊接

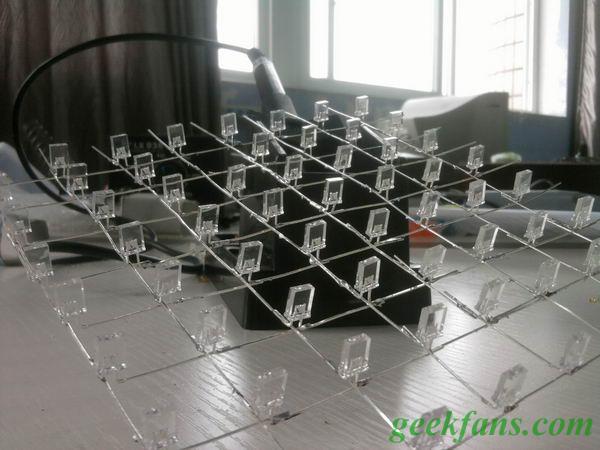

当你插好64个灯珠后,还要在做些准备工作,只要弯折的长度适合,管脚的末端会多出几毫米搭接到临近的弯折点上,,给所有的焊点先上锡,时间不要过久,免得烧坏了灯珠。管脚上锡搞好后,再焊接时只需一手用镊子夹稳管脚,在用烙铁烫一下就好了,镊子夹的时候就先矫正了灯珠位置,确定无误后,再那烙铁补上这最后一下,第一个平面焊接好后就是这个样子:
与众不同的 LED光立方金字塔,网友原创详细教程 视频

其实,对于搞过焊接的人来说,焊接不是问题,可能想不到用泡沫模板,用模板的好处就是能保灯珠横平竖直,搭焊的时候还是有点难,因为你只有2只手,所以我搞的时候就先把管脚上锡,再用镊子夹住了,最后轻轻一烫就OK!
一个平面搞定后,不要觉得这样就完成了,把灯取下来之前,先用万用表检查,电子表有专门检查二极管的档,比机械的要方便些。确保你焊接好的灯珠都是会亮的,焊接的时候,难免有的灯珠被烫坏或者有正负短接的地方;把灯珠在模板上取下的时候,要比较温柔,这个想必大家都会,取下之后呢,在仔细检查正面和背面有没有焊锡不够的地方(因为在模板上你只焊接到了一面,另一面肯定有焊锡不够、不均匀之处),小心的补上焊锡,这样以后就不会开焊了!要不然组装后,你再想补修开焊点,那想都不要想,所以,现在不要怕麻烦,有耐心,慢慢来!!!
把这些问题都解决了,再去制作下一个平面。第一个面是8X8,第二个是7X7,以此类推,以后会越焊越轻松,毕竟这不是立方体,我以前也做了一个立方体,那才叫难受呢,和师弟们一起焊接灯珠,还是用了很长时间。金字塔就快多了,我一个人几个小时就搞定了。不排除有胆大的初学者也焊接,那可要做好心里准备,大家放心,以后我会上传初学者的小制作,适合焊接技术不高的人,这个金字塔,包括以后我会上传的立方体,最难不是灯珠的搭建,而是组装,相信我,你把八个平面都焊接好后,那只是一小步,困难的还在后面。

与众不同的 LED光立方金字塔,网友原创详细教程 视频

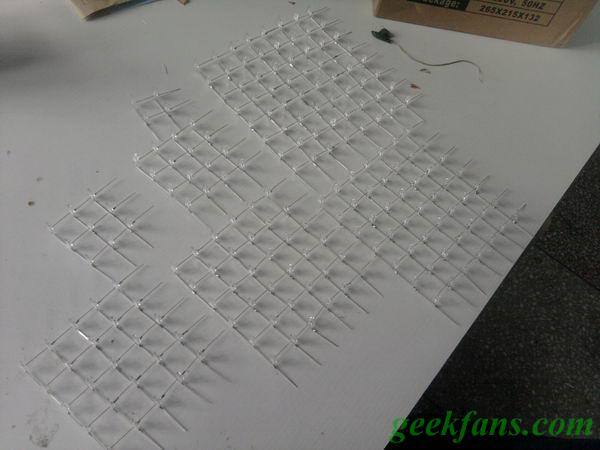

这是所有平面焊接好的效果,我用了4个小时,最后一个平面只有一个灯珠,最后搞就是。记住哦,焊接完后,要矫正那些不在一个平面上的点和检查坏点,也一定要补锡,确保以后工作的顺利,一劳永逸!
4、组装
下面我来讲每层之间的组装,我的底座是一张大的万能板,第一个平面有16个点,即8正8负,看我的就知道,正负管脚是刚刚好成90度的,希望大家也这么做。第一个平面很容易就焊接在万能板上了,和我们焊接直插元件没什么区别。第二层问题也不大,因为我买的灯珠管脚比较长,第二层刚刚好能立在第一层上面。需要说明的是,从第二层开始,就得注意层面的摆放了,上一层的管脚向下弯折90度后,慢慢的向下放,保证管脚不能和下一层的短接。第一二层没什么问题,第三次开始,就开始有难度了,越往后越难,因为管脚越来越密集,上层的管脚往下插的时候,要需要长时间的镊子矫正,才能完全放稳。而且第三层开始,需要延长管脚了,我那会儿没细铁丝,用的是以前废弃的管脚,慢慢延长的,这花了我很长时间,建议后来的朋友都用细铁丝,先把铁丝表明上一层锡,这样以后就不会生锈,焊接也方便。在延长管脚的时候,不要忘记了,我们的平面只有2个边固定了,你会发现这样摆放上去并不稳定,那么就需要再用细铁丝做一根固定柱,位置如图:
