自制“榨”干电池电量的LED灯

时间:2013-01-05 09:21来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸
   这款LED灯只用三只晶体管,仅需0.71V电压便可启动LED发光,一节5号碱性电池可供此灯持续点亮170小时,极大限度地进步了电池的操作率。

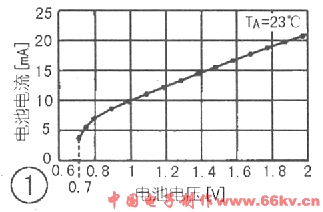

    LED灯的电源电压按5号碱性电池的电压范畴0.9V~1.7V来设定。图1是实测的电池供电环境,本电路可事变到0.71V电源电压。



自制“榨”干电池电量的LED灯

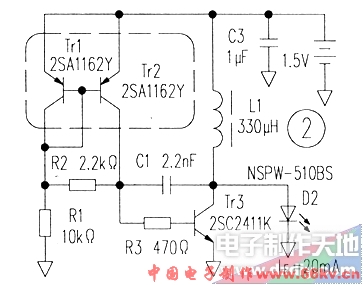

   电路如图2所示,LED的正向电流跟从电源电压变革。晶体管Tr1、Tr2组成电流镜电路,以不变偏置(直流事变点)。在Tr3关断时代,Tr1和Tr2的基极被略加反偏,R1无电流流过,功效,在宽的温度范畴和电池电压、以及元件的偏差范畴内,电路都能不变振荡。图3是Tr1的集电极电压波形。



自制“榨”干电池电量的LED灯





图2中电感L1的直流电阻为4Ω.其较大的阻值可限定Tr3或LED短路时的电流。
