tda2030双声道功放制作过程

时间:2012-09-02 16:22来源:未知 作者:admin 点击: 次
画好电源原理图 画好单个功放原理图 根据功放原理图布线 电源布线 整合到一起 准备打印 元件布局图，提供焊接参考 三氯化铁 腐蚀好的板子 钻好孔了 需要的元件 焊好了 通电测试，成功

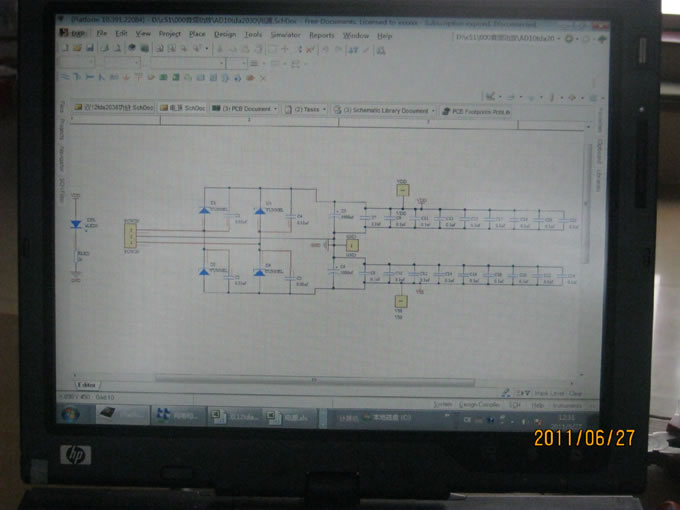

画好电源原理图

tda2030双声道功放制作过程

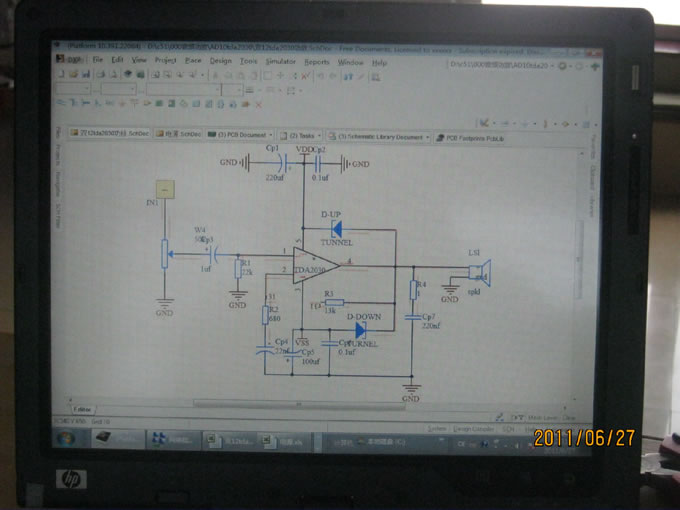

画好单个功放原理图

tda2030双声道功放制作过程

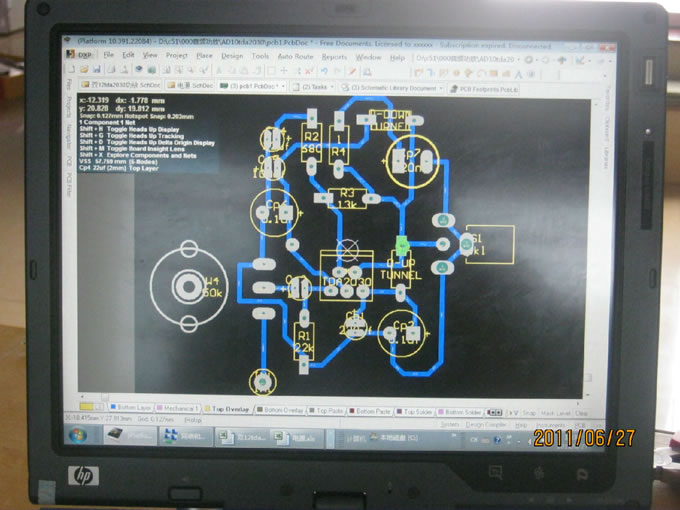

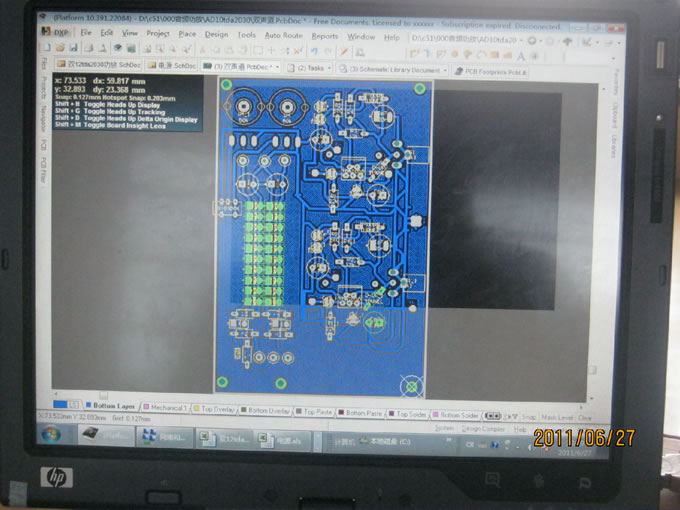

根据功放原理图布线

tda2030双声道功放制作过程

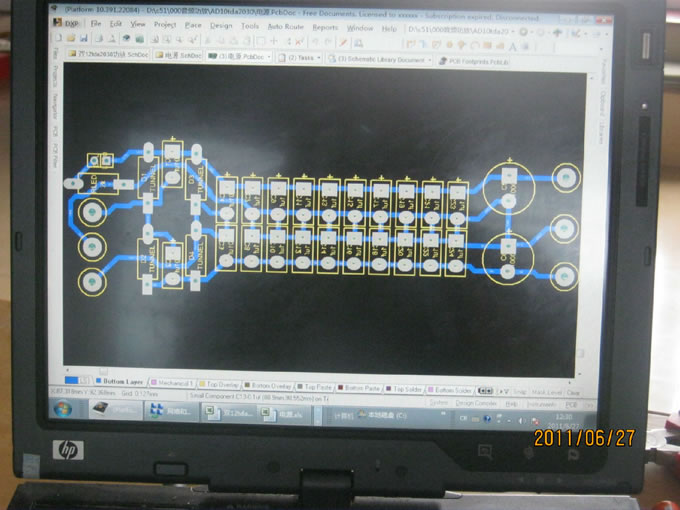

电源布线

tda2030双声道功放制作过程





整合到一起

tda2030双声道功放制作过程

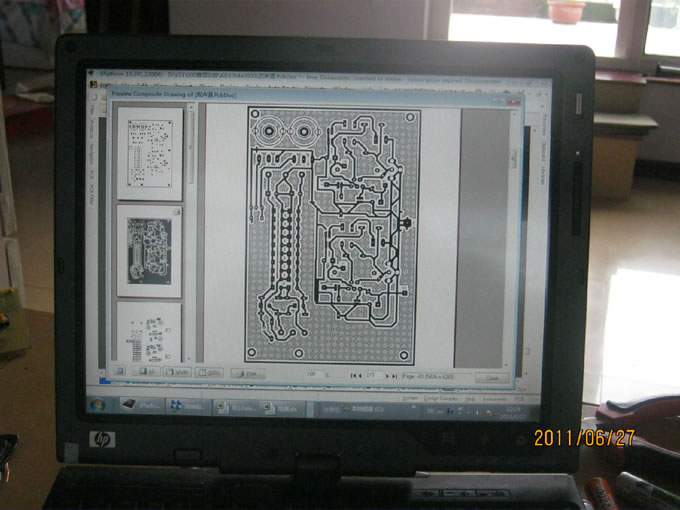

准备打印

tda2030双声道功放制作过程

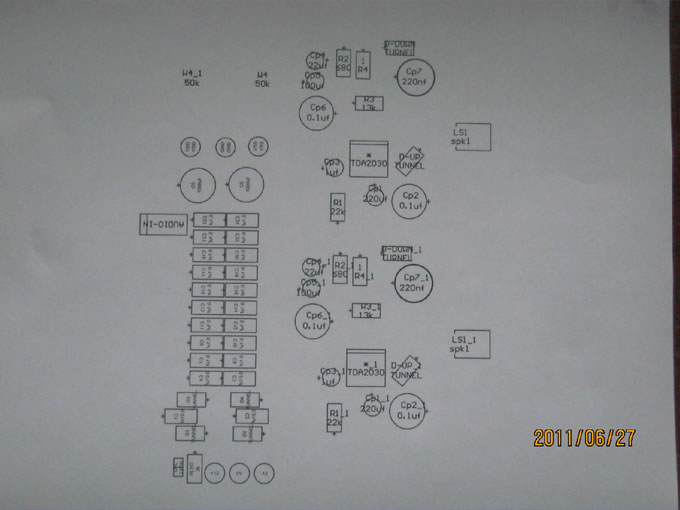

元件布局图，提供焊接参考

tda2030双声道功放制作过程



 三氯化铁
tda2030双声道功放制作过程

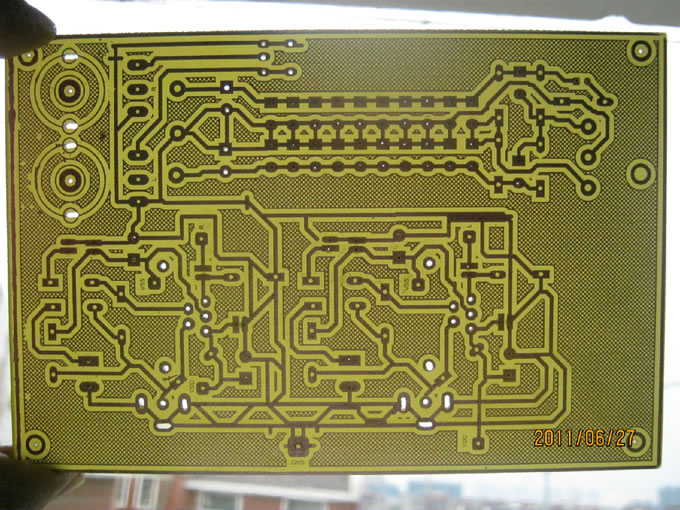

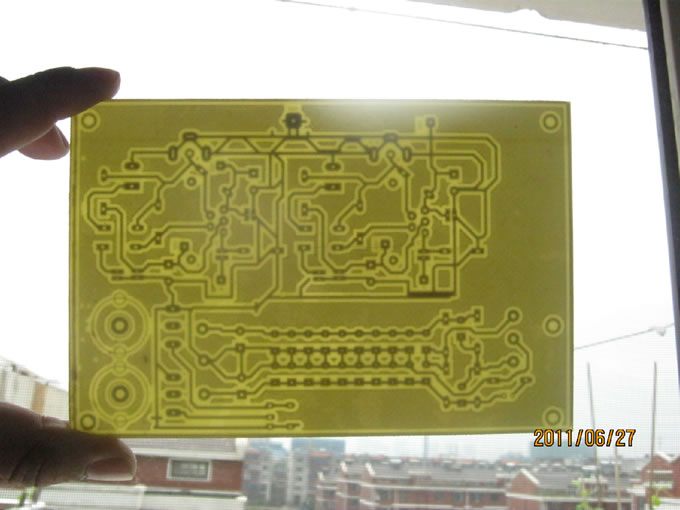

腐蚀好的板子

tda2030双声道功放制作过程

 钻好孔了
tda2030双声道功放制作过程

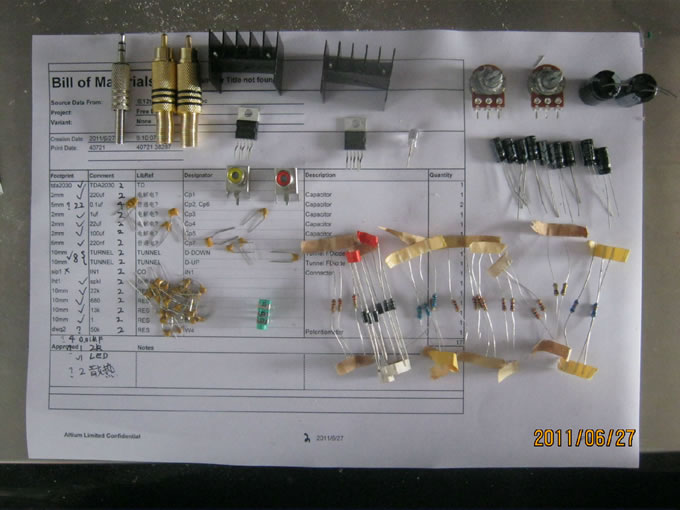

需要的元件

tda2030双声道功放制作过程

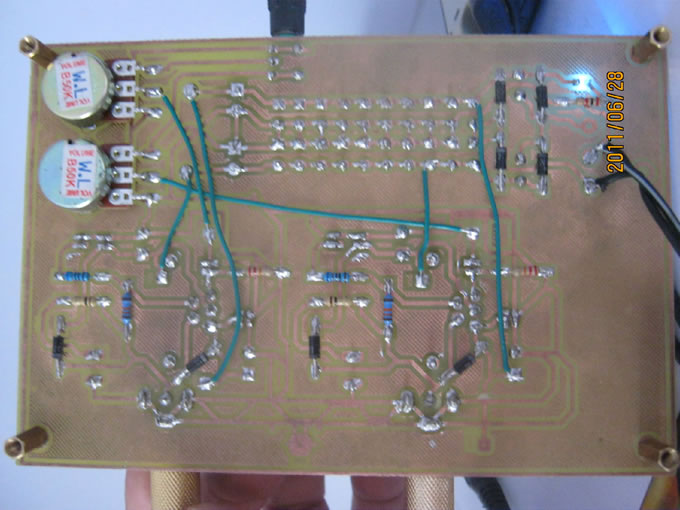

焊好了

tda2030双声道功放制作过程

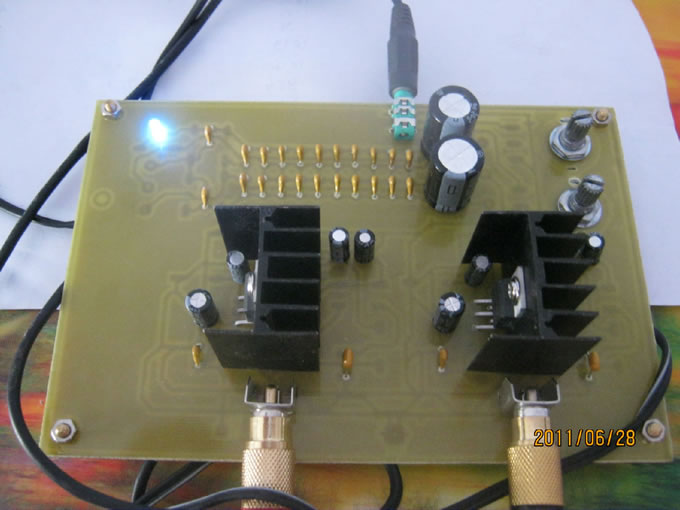

通电测试，成功


tda2030双声道功放制作过程
